مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-4-١٠ تعيين قطر

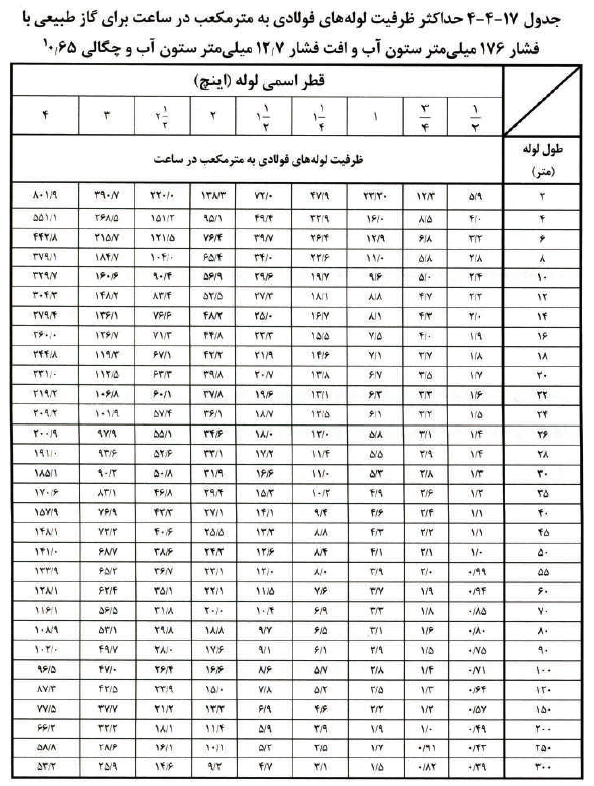

قطر بخش های مختلف سیستم لوله کشی گاز باید به اندازاى باشد كه بتواند حداكثر مقدار گاز مصرفى دستگاه يا دستگاه‌‌هاى گازسوز متصل به آن را با فشار مورد نياز تأمين نمايد. تعيين قطر قسمت‌‌هاى مختلف لوله کشی گاز باید بر اساس حداكثر مقدار گاز مصرفى آن بخش، چگالى گاز، طولانى ترين مسير لوله كشى گاز و حداكثر افت فشار مجاز كه مقدار آن طبق اين مقررات 12/7 ميلى متر ستون آب است، تعيين شود. برای سهولت در محاسبه قطر از جدول ١٧-٣-۴ كه بر اساس عوامل فوق تهيه شده، استفاده مى شود.

١٧-4-١٠-١ قطر لوله واتصالات

محاسبه قطر لوله‌ها و اتصالات در سیستم لوله کشی گاز با استفاده از جدول ١٧-4-۴ باید به شرح زیر باشد:

١) ابتدا باید طولانی ترین مسير لوله کشى گاز بر اساس مسير بيش بينى شده در طرح تعيين شود.

٢) از ستون اول سمت راست جدول، باید اولین عددی که برابر با طولانی ترین مسیر لوله کشی گاز است، انتخاب شود. در صورتی که عدد طولانی ترین مسير بين دو عدد از اعداد ستون اول جدول باشد، باید عدد بزرگتر در نظر گرفته شود.

٣) براى تعيين اندازۀ قطر قسمت‌‌هاى مختلف بايد رديف افقى عدد مشخص شده را براى تعيين قطر کلیه قسمت های لوله کشی مبنای محاسبه قرارداد.

۴) برای تعیین قطر لوله کشى در هر قسمت، بايد عدد حداكثر مقدار گاز مصرفى آن قسمت را در ردیف تعیین شده جدول پیدا نمود. در صورتیكه اين عدد در جدول موجود نباشد، نزديک ترين عدد بزرگتر در همین ردیف از جدول بايد انتخاب شود. قطر درج شده در بالاى ستون مربوط به عدد انتخاب شده، قطر آن قسمت از لوله کشى را مشخص خواهد كرد. در فصل ١٧-پ-٢ بخش پیوست، نمونهای به عنوان مثال برای تعیین قطر لوله کشی گاز ارایه شده است.

تبصره ١: اكر طبق محاسبات قطر لولۀ اصلى و اندازۀ شير اصلى كمتر از ٢٥ ميلى متر (١ اينچ) باشد، قطر لوله اصلی و شیر اصلی باید حداقل ٢۵ میلیمتر (١ اینچ) در نظر گرفته شود. در این گونه موارد قطر لوله اصلی تا اولین انشعاب نبايد از مقدار تعيين شده ٢۵ میلی متر (١ اینچ) کاهش یابد. پس از اولین انشعاب، قطر لوله بايد بر اساس محاسبات باشد.

تبصره ٢: لوله رابط بين كنتور و رگولاتور ، بخشى از سيستم لوله كشى گاز است و قطر قسمتهاى مختلف آن بايد براساس قسمت ١٧-4-١٠ محاسبه شود واندازه هيچ بخشى از آن نبايد از 25 ميلى متر (١ اينچ) كمتر باشد با اين وجود، ابتدا و انتهاى لوله رابط بايستى از طريق اتصالات مناسب به ترتيب باخروجى رگولاتور و ورودی کنتور هم سایز گردد.

تبصره ٣: قطر کلکتور باید بر مبناى حداكثر مقدار گاز مصرفى كل سيستم، چگالى گاز، طولانى ترين مسير لوله کشى گاز و حداكثر افت فشار مجاز سيستم لوله كشى گاز وبر اساس قسمت ١٧-4-١٠ محاسبه شود و اندازه هیچ یک از قسمت‌‌هاى آن نبايد از 25 ميلى متر (١ اينچ) كمتر باشد.

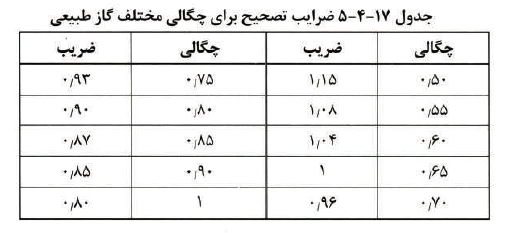

تبصرہ ۴: اعداد مندرج در جدول ١٧-۴-۴ بر اساس چگالی معادل 0/65 است و چنانچە چگالی مورد استفاده 0/65 نباشد، بايد از ضرايب تصحيح جدول ١٧-4-٥ استفاده شود.

١٧-4-١٠-٢ قطر شيرها

قطر تمامی شیرها تا ۵٠ میلیمتر (٢ اینچ) باید هماندازه قطر لوله ای که شیر روی آن نصب میشود، در نظر گرفته شود. در صورتى كه قطر قسمت محل نصب شير بيش از ٥٠ ميلى متر (٢ اينچ) باشد، استفاده از شير هم اندازه با قطر آن قسمت يا شير با قطر ٥٠ ميلى متر (٢ اينچ) مجاز است.

تبصره: نصب شير مصرف متناسب با مقدار مصرف دستگاه گازسوز با قطر كمتر از ٢٥ ميلى متر (١ اينچ) در مواردى كه لوله كشى گاز فقط يك انشعاب دارد، مجاز است.
