مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۲-۵- تعاریف و اصطلاحات

۱-۲-۵- نور

light

نور، بخش مرئی طیف الکترومغناطیسی است که برای چشم انسان قابل درک و در محدوده طول موج بین ۳۸۰ تا ۷۸۰  نانومتر قرار گرفته است. این محدوده بین پرتو فروسرخ و فرابنفش قرار دارد.

۲-۲-۵- شار نوری (Φ)

luminous flux

نور خارج شده از یک منبع نور که توسط چشم قابل درک است و واحد آن لومن است.

یادآوری - شار نور  هر منبع روشنایی مانند لامپ، توسط سازندگان در کاتالوگ محصول مشخص می شود.

۳-۲-۵- شدت نور (I)

luminous intensity

شار نوری که در یک جهت معین و یک زاویه فضایی برابر یک استرادیان منتشر می شود. واحد آن کاندلا است.

۴-۲-۵- شدت روشنایی (E)

illuminance

مقدار شار نوری رسیده بر واحد سطح و واحد آن لوکس است. یک لوکس برابر یک لومن بر متر مربع است.

۵-۲-۵- نگه داشت شدت روشنایی (Em)

maintained illuminance

مقداری که از میانگین شدت روشنایی تعیین شده بر روی سطح نباید کمتر شود.

۶-۲-۵- درخشندگی (L)

luminance

اثر فیزیولوژیکی بازتابش شدت نوری که از واحد سطح یا از یک منبع نور بر چشم ناظر ایجاد می شود. به عبارت دیگر درخشندگی بیان کننده چگالی نور در سطح بازتابشی یا منبع نور است. درخشندگی بر حسب کاندلا بر متر مربع (cd٫m²) سنجیده می شود.

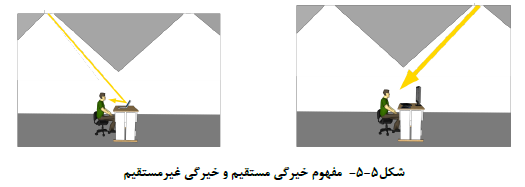

۷-۲-۵- خیرگی

glare

درخشندگی بیش از حد یک سطح سبب ایجاد ناراحتی برای چشم و کاهش میزان بینایی یا حتی اختلال در بینایی می شود.

خبرگی مستقیم بر اثر تابش نور شدید چراغها و منابع نوری یا پنجره ها با روزنه های نوری (نورگیر) موجود در فضا ایجاد می شود و خبرگی غیر مستقیم حاصل انعکاس نور در سطوح دارای ضریب انعکاس بالا (براق یا روشن) است. درخشندگی وابسته به موارد زیر است :

درخشندگی و اندازه سطح درخشان چراغ ها و منابع نوری در میدان دید؛

     • درخشندگی و اندازه سطح درخشان چراغ ها و منابع نوری در میدان دید؛
     • جهت گیری نامناسب آن ها؛
     • میزان درخشندگی محیط اطراف.

۸-۲-۵- خیرگی آزاردهنده ناشی از بازتابنده چراغ ها

discomfort glare from electric light

تمام چراغ ها دارای ضریب خیرگی است که آن را با RUGL نمایش می دهد.

انتخاب چراغ مناسب برای طرح روشنایی در یک فضا بر اساس ضریب خیرگی آزار دهنده مستقیم ناشی از چراغ RUGL از روش تعیین شده در جداول CIE117:1995 و 190:2010 CIE است که اعداد ۱۶، ۱۹، ۲۲، ۲۵ و ۲۸ نتیجه این جداول است. به طوری که کوچکترین عدد کمترین آزار دهندگی را داشته و بیشترین عدد بالاترین مقدار آزاردهندگی را دارد.

بر اساس نیاز کاربری هر فضا میزان RUGL در جداول (5-9) آمده است.

باید توجه داشت ضریب RUGL برای حالت های زیر در نظر گرفته نمی شود :

     • چراغ برای نورپردازی دیوار

     • چراغ برای نورپردازی به روش غیر مستقیم

     • چراغ برای نورپردازی به روش نامتقارن

     • چراغ برای نورپردازی به روش نقطه ای قابل تنظیم

     • سطوح درخشنده خیلی بزرگ یا خیلی کوچک

یادآوری - در تأمین روشنایی کاربری اداری توجه به ضریب RUGL چراغ الزامی است.

۹-۲-۵- کنتراست

contrast

ارزیابی تفاوت ظاهری دو یا چند قسمت از یک سوژه در میدان دید که به طور همزمان با پی در پی مشاهده می شود. (به عنوان مثال: کنتراست روشنایی، کنتراست رنگ، کنتراست همزمان، کنتراست پی درپی، و غیره).

۱۰-۲-۵- ضریب انعکاس (ρ)

reflectance factor

نسبت نور بازتابیده شده از سطح به نوری است که به آن تابیده می شود (بر حسب درصد) سطوح با رنگ های روشن دارای ضریب انعکاس بالاتر و سطوح با رنگ های تیره دارای ضریب انعکاس کم تری هستند.

۱۱-۲-۵- یکنواختی

uniformity

یکنواختی شدت روشنایی یا درخشندگی یک مشخصه کیفی است که به یکنواختی کلی یکنواختی حداقل به حداکثر و یکنواختی طولی تقسیم می شود.

۱۲-۲-۵- یکنواختی کلی (U0)

overall uniformity

یکنواختی کلی به صورت نسبت حداقل شدت روشنایی با درخشندگی به شدت روشنایی با درخشندگی متوسط در  مستطیل و سطوح محاسباتی بیان می شود.

بدیهی است مقدار بزرگتر U0 بیانگر یکنواختی بیشتر است که سبب آرامش در آن فضا است. کمینه مقدار U0 محاسبه  شده برای هر نوع فعالیت در ناحیه کاری از مقدار داده شده در جداول (5-9) نباید کمتر باشد.

۱۳-۲-۵- یکنواختی حداقل به حداکثر یا حداکثر به حداقل

diversity

اختلاف یکنواختی در دورترین نقطه از چشم ناظر

یکنواختی حداقل به حداکثر به صورت نسبت حداقل شدت روشنایی با درخشندگی به حداکثر شدت روشنایی با درخشندگی در مستطیل و سطوح محاسباتی بیان می شود.

یادآوری - در برخی از استانداردها این نسبت به صورت نسبت حداکثر به حداقل گفته شده که نتیجه یکسانی دارد.

۱۴-۲-۵- یکنواختی طولی

longitudinal uniformity (UL)

یکنواختی طولی به صورت نسبت حداقل شدت روشنایی یا درخشندگی به حداکثر شدت روشنایی با درخشندگی در یک خط طولی مقابل ناظر بیان می شود.

مقدار یکنواختی طولی در چهار تراز 0/6،0/5،0/4 و 0/7 طبقه بندی می شود بدیهی است مقدار بزرگ تر بیانگر یکنواختی طولی بیش تر است.

۱۵-۲-۵- بهره نوری

efficacy

نسبت شار نوری یک منبع نوری به توان مصرفی آن را که بر حسب لومن بر وات (Im٫W) بیان می شود، بهره نوری می نامند. در منابع نوری فلورسنت تخلیه الکتریکی در گاز و دیودهای نورانی باید به هنگام تعیین بهره نوری توان بالاست، درایور و کاهش شار خروجی لامپ را به دلیل وجود بالاست یا درایور در نظر گرفت.

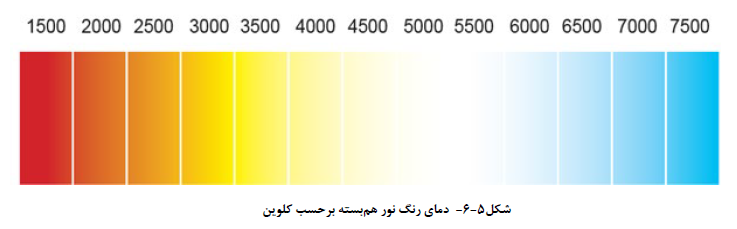

۱۶-۲-۵- دمای رنگ نور هم بسته

correlated color temperature (CCT)

دمای رنگ نور هم بسته از مقایسه و مطابقت دمای رنگ نور یک منبع نور با دمای رنگ نور مرجع در یک جسم سیاه استاندارد که دمای آن بالا برده شده تعیین می شود. (جدول (5-3))

یادآوری - این نکته ضروری است که دمای رنگ نور هم بسته باید مستقل از مشخصه رنگ سطوح منعکس کننده تلقی شود.

۱۷-۲-۵ - شاخص نمود رنگ

color rendering index (CRI)

این شاخص تعیین کننده این است که رنگ واقعی یک جسم تا چه اندازه به رنگ آن در زیر نور یک منبع مرجع نزدیک است. برای نمایش شاخص نمود رنگ از شاخص Ri یا CRI استفاده شده و حداکثر مقدار آن برابر ۱۰۰ است. مقدار Ri هر چه بالاتر باشد نمود رنگ جسم واقعی تر است. (جدول (5-4))

در حقیقت این عدد میزان انطباق رنگ دیده شده زیر نور تولید شده توسط یک منبع نور را در مقایسه با منبع نور مرجع بیان می کند. چون این عدد میانگین ۸ رنگ است می تواند در مواردی خطا داشته باشد. به عنوان مثال در منبع نوری CRI برابر با ۸۰ است ولی اجسام به رنگ سفید یا قرمز (که در ۸ رنگ اول قرار ندارند) اختلاف زیادی با رنگ مینا داشته در نتیجه این رنگ ها جلوه کمتری نسبت به رنگ واقعی خواهند داشت.

پیشنهاد تغییرات فنی در تعریف ضریب نمود رنگ توسط IES داده شده به طوری که بجای ۸ رنگ، میانگین ۹۹ رنگ سنجیده شده و شاخص هایی مانند عمق و میزان اشباع رنگ نیز در نظر گرفته میشود که با 15-TM30 معرفی شده  است.

۱۸-۲-۵- سوسو زدن (فلیکر) و اثرات استروبوسکوپیک

flicker and stroboscopic effects

تغییرات سریع شارنوری منبع نور سوسو زدن یا فلیکر نام دارد که ممکن است توسط چشم انسان قابل درک نباشد و باعث خستگی چشم و خطای دید شده یا باعث اثرات منفی فیزیولوژیکی مانند سردرد شود.

هم زمان شدن فرکانس تابش نور با فرکانس چرخش و حرکت هر جسم گردان که ثابت دیده شدن جسم را به دنبال داشته باشد اثر استروبوسکوپیک نامیده می شود. اگر لامپ های فلورسنت یا سایر لامپ های تخلیه در گاز با بالاست. مغناطیسی که نوری با فرکانس حدود ۱۰۰ هرتز از خود منتشر می کند در مکان های حساس و محیط های کاری دقیق که دارای تجهیزات متحرک گردان است به کار رود ممکن است باعث ایجاد اثر استروبوسکوپیک شود و ناظر اجسام در حالت چرخش را ثابت ببیند. این امر ممکن است باعث ایجاد خطراتی برای فرد شود از بالاست های الکترونیکی برای حذف این اثر استفاده می شود.

یادآوری - در سیستم سه فاز در صورت استفاده از چراغ های مجهز به بالاست مغناطیسی برای جلوگیری از اثر استروبوسکوپیک، چیدمان فازهای تغذیه چراغ باید به گونه ای باشد که دو چراغ با فاز هم نام در کنار هم نباشد.

۱۹-۲-۵- منبع نور

light source

لامپی دارای کلاهک به همراه ماژول LED یا منابع نور دیگر که به منظور تولید تشعشع نور مربی برای استفاده یا قرارگیری درون چراغ ساخته می شود.

۲۰-۲-۵- منبع نور تعویض پذیر

replaceable light source

لامپ دارای یک کلاهک یا منبع نوری که جهت اتصال از طریق نگه دارنده لامپ ،ترمینال، کانکتور و یا تجهیزات مشابه به گونه ای طراحی شده که در حین استفاده عادی یا در حین عملیات نگه داری چراغ قابل تعویض باشد (مانند همه انواع لامپ های دارای کلاهک)

یادآوری - ماژول LED مطابق با استاندارد 62031 IEC به طور معمول به عنوان منبع نور تعویض پذیر در نظر گرفته می شود مگر اینکه مطابق با الزامات منابع نور غیر قابل تعویض یا منابع نور غیر قابل تعویض توسط کاربر باشد.

۲۱-۲-۵- منبع نور غیر قابل تعویض

non replaceable light source

منبع نوری که به یکی از دلایل زیر غیر قابل تعویض است :

     • بدون شکستن با خراب کردن چراغ، قابل تعویض نیست؛

     • به وسیله پیچ با وسیله محکم کننده مشابه زیر یک پوشش محکم شده است و برای یک بار استفاده طراحی شده و قابل باز شدن نیست.

۲۲-۲-۵- منبع نور غیر قابل تعویض توسط کاربر

non-user replaceable light source

منبع نوری که فقط توسط شرکت سازنده نمایندگی ارایه دهنده خدمات یا افراد واجد شرایط مشابه قابل تعویض است.

۲۳-۲-۵- نگه دارنده لامپ

lamp holder

بخشی که لامپ را نگه داشته و تماس الکتریکی را با آن برقرار می کند.

یادآوری ۱- استفاده از نگه دارنده لامپ های پایه سوزنی برای لامپ های هالوژن یا LED (با فاصله دو پایه کمتر از ۹ میلی متر) به منظور اتصال به شبکه ۲۳۰ ولت ممنوع است. در صورت استفاده از این منابع نوری برای اتصال به شبکه ۲۳۰ ولتی فقط نگه دارنده لامپ/کلاهک GU10 مجاز است.

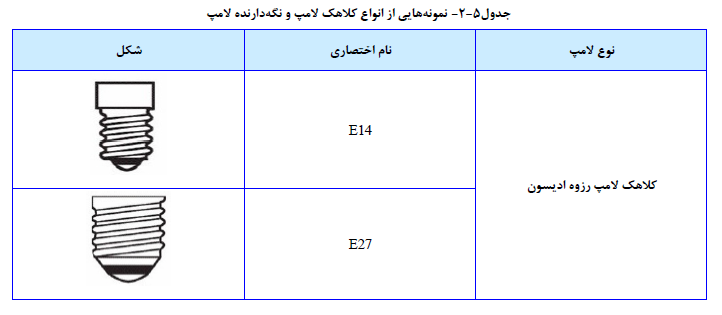

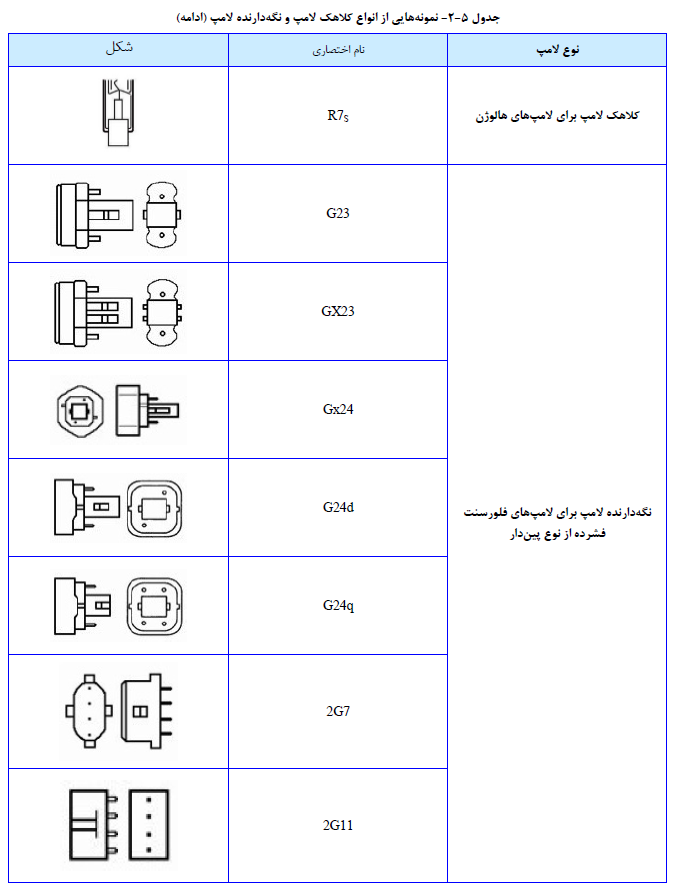

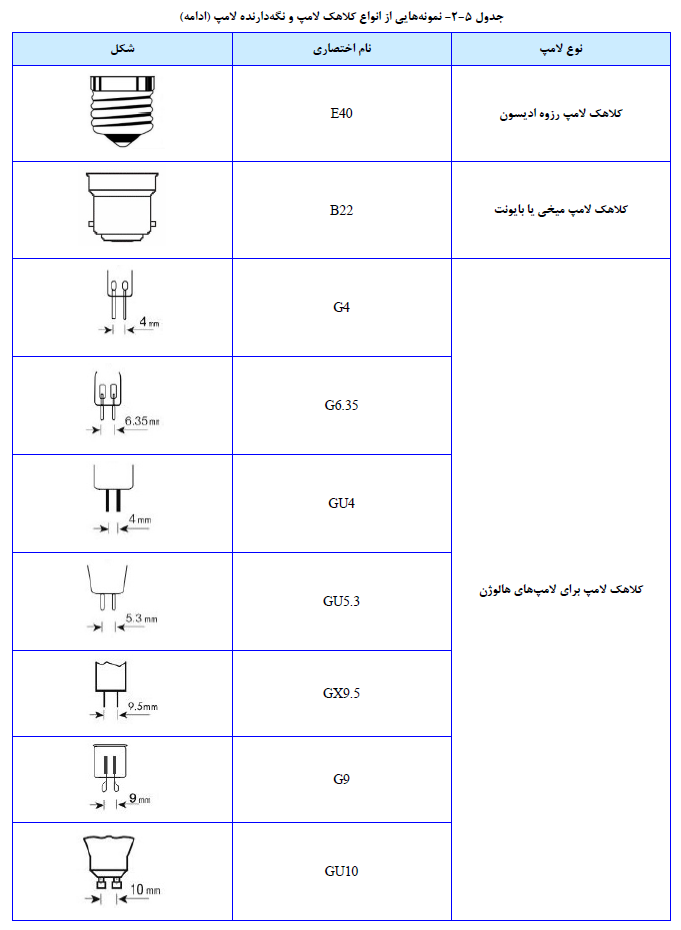

یادآوری ۲- جدول (5-2) نمونه هایی از انواع کلاهک لامپ و نگه دارنده لامپ را نمایش می دهد.

۲۴-۲-۵- کلاهک لامپ

lamp cap

بخشی که به صورت مکانیکی به نگه دارنده لامپ متصل شده و تماس الکتریکی را با آن برقرار می کند.

یادآوری ۱- کلاهک لامپ میتواند به صورت رزوه ای میخی پیندار، فشاری و کابلی باشد.

یادآوری 2- استفاده از نگه دارنده لامپهای پایه سوزنی برای لامپ های هالوژن یا LED (با فاصله دو پایه کمتر از ۹ میلی متر) به منظور اتصال به شبکه ۲۳۰ ولت ممنوع است. در صورت استفاده از این منابع نوری برای اتصال به شبکه ۲۳۰ ولتی فقط نگه دارنده لامپ/کلاهک GU10 مجاز است.

۲۵-۲-۵- چراغ

luminaire

دستگاهی است که نورهای منتشر شده توسط یک یا چند لامپ را توزیع فیلتر کرده با انتقال می دهد و شامل تمامی قطعات لازم برای نگه داشتن، نصب و حفاظت لامپ است، اما لامپ را شامل نمی شود و در صورت لزوم، شامل مدارهای کمکی و وسایل اتصال آن ها به منبع تغذیه شامل چراغ می شود.

یادآوری - یک چراغ با لامپ یک پارچه غیر قابل تعویض به عنوان چراغ در نظر گرفته می شود.

۲۶-۲-۵- چراغ معمولی

ordinary luminaire

چراغی است که حفاظت در برابر تماس تصادفی با قسمت های برق دار را تامین می کند اما هیچ گونه حفاظت ویژه در برابر گرد و غبار اجسام جامد خارجی یا رطوبت را ندارد.

۲۷-۲-۵- چراغ برای استفاده عمومی

general purpose luminaire

چراغی است که برای استفاده ویژه طراحی نشده است.

یادآوری - مثال هایی از استفاده عمومی چراغ ها عبارت است از چراغ های آویز چراغ های با نور نقطه ای و بعضی چراغ های ثابت شده جهت نصب روی سطح با نصب توکار مثال هایی از چراغ های با استفاده ویژه عبارت است از استفاده در شرایط سخت عکاسی صنعت سینما یا استخرها.

۲۸-۲-۵- چراغ توکار

recessed luminaire

چراغی است که توسط سازنده به عنوان توکار مشخص شده و تمامی یا بخشی از آن درون سطح، نصب می شود.

یادآوری - این عبارت برای چراغ هایی که در حفره های بسته استفاده می شود و نیز برای چراغ های نصب شده به صورت میان سطحی مانند سقف معلق (کاذب)، اعتبار دارد.

۲۹-۲-۵- چراغ قابل تنظیم

adjustable luminaire

چراغی است که بخش اصلی آن می تواند به وسیله یک مفصل وسایل بالا و پایین بردن لوله های تلسکوپی یا وسایل مشابه جهت داده با جابه جا شود.

یادآوری - چراغ های قابل تنظیم ممکن است ثابت یا سیار باشد.

۳۰-۲-۵- چراغ ثابت

fixed luminare

چراغی است که به سادگی قابل جابه جا کردن از مکانی به مکان دیگر نیست خواه به این دلیل که به صورتی نصب شده که  فقط چراغ را به کمک یک ابزار می توان جابه جا کرد یا به این دلیل که برای استفاده در محلی که به سختی قابل دسترس است. در نظر گرفته شده باشد.

یادآوری - معمولا چراغ های نصب ثابت برای اتصال دایمی به منبع تغذیه طراحی شده است اما اتصال الکتریکی ممکن است توسط یک دوشاخه با یک وسیله مشابه انجام شود.

۳۱-۲-۵- چراغ سیار

portable luminaire

چراغی است که در استفاده عادی در حالی که همچنان به منبع تغذیه متصل است، می تواند از مکانی به مکان دیگر جابه جا شود.

یادآوری - چراغ های نصب دیواری دارای یک بند تغذیه برای اتصال به یک دوشاخه و چراغ هایی که با یک پیچ خروسک، گیره و یا قلاب به پایه خود نصب می شود، به صورتی که بتوان آن ها را با دست از پایه هایشان جدا نمود. به عنوان چراغ سیار در نظر گرفته می شود.

۳۲-۲-۵- چراغ های خیابانی و جاده ای

luminaires for road and street lighting

این چراغ ها چراغ خیابانی چراغ جاده ای و سایر موارد روشنایی عمومی، روشنایی تونل و چراغ های یک پارچه با پایه با حداقل ارتفاع ۲/۵ متر از سطح زمین با منابع نوری با ولتاژ تا و خود ۱۰۰۰ ولت را شامل می شود.

۳۳-۲-۵- نورافکن ها

floodlights

چراغی که برای کاربری نورافکنی به کار می رود.

یادآوری 1- روشن کردن به روش نورافکنی تاباندن نور بر روی کل صحنه یا سوژه است به طوری که روشنایی بیشتری نسبت به پیرامون خود داشته باشد.

یادآوری 2- تفاوت بین روشنایی بین سوژه و پیرامون آن ممکن است به گونه ای دیگر توسط رنگ حاصل شود.

یادآوری 3- یک نورافکن ممکن است برای استفاده در محیط های سرباز یا سرپوشیده یا هر دو استفاده شود.

۳۴-۲-۵- چراغ های دفنی

ground recessed luminaires

چراغ های مناسب برای نصب در زمین که ممکن است اتصالات منبع تغذیه و قطعات الکتریکی آن در زیر سطح زمین قرار گیرد.

۳۵-۲-۵- چراغ های ویژه استخرهای شنا و مصارف مشابه

luminaires for swimming pools and similar applications

چراغ های نصب ثابت مخصوص استفاده در آب و یا در تماس با آب (مانند استخرهای شنا و آب نما)

۳۶-۲-۵- ریسه های روشنایی (نوری)

lighting chains

چراغ ساخته شده از یک مجموعه نگه دارنده لامپ که به صورت سری موازی یا ترکیبی از سری موازی و هادی های عایق شده با اتصال داخلی، بسته شده است.

۳۷-۲-۵- ریسه های نوری شیلنگی

rope lights

روشنایی ریسه ای یکپارچه شده ای که داخل لوله یا شیلنگ نیمه شفاف عایق محکم یا قابل انعطاف، آب بندی شده در دو انتها و بدون مفصل باشد.

۳۸-۲-۵- چراغ گونه

semi-luminaire

چراغی که مشابه یک لامپ بالاست سرخود است و به گونه ای طراحی شده که از منبع نور و یا یک وسیله راه اندازی که به سادگی قابل تعویض است. استفاده کند.

یادآوری ۱- بالاست قابل تعویض نیست و با هر بار تعویض منبع نور از بین نمی رود.

یادآوری ۲- نگه دارنده لامپ برای ایجاد اتصال به منبع نور نیاز دارد.

۳۹-۲-۵- چراغ برای استفاده در شرایط سخت

rough service luminaire

چراغ هایی هستند که برای استفاده در شرایط سخت طراحی شده اند.

یادآوری 1- چراغ ممکن است :

     • به طریق دایمی ثابت شود یا

     • به طریق موقتی روی یک سازه با پایه نصب شود. یا

     • به صورت یکپارچه با یک پایه یا دسته باشد.

یادآوری ۲- یک چنین چراغ هایی برای استفاده در شرایط کاربری سخت با هنگامی که روشنایی موقتی مورد نیاز است. به عنوان مثال برای بناهای در حال ساخت کارگاه ها یا استفاده مشابه، طراحی شده اند.

۴۰-۲-۵- منحنی پخش نور (نمودار شدت نور)

intensity distribution curve (IDC)

منحنی ای است که برای مشخص کردن شدت نور منتشر شده توسط یک چراغ در زوایای مختلف به کار می رود. از آنجایی که بیشتر منابع نوری نقطه ای نیستند، بنابراین شدت نور ثابتی در جهات مختلف ندارند. در محاسبات روشنایی دانستن نحوه توزیع نور منبع اهمیت دارد به همین خاطر سازندگان چراغ ها و لامپ های مختلف منحنی آنها را با استفاده از دستگاه گونیو فوتومتر اندازه گیری و ارایه می کنند به کمک این منحنی ها می توان شدت نور ناشی از چراغ را در زوایای مختلف نسبت به پای عمود چراغ به دست آورد. نحوه توزیع شدت نور خارج شده از یک چراغ به حالت رفتار رفلکتور با دیگر تجهیزات اپتیکی آن بستگی دارد. اصولاً این منحلی بر حسب کندلا بر کیلو لومن ارایه می شود.

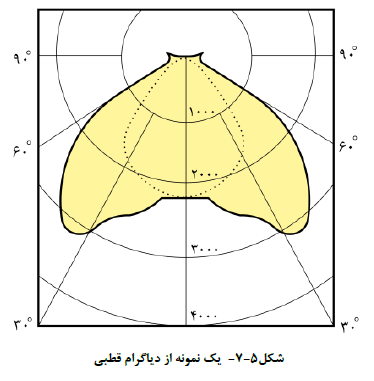

۴۱-۲-۵- منحنی پخش نور در دستگاه مختصات قطبی

polar luminous intensity plot

دیاگرام های قطبی منحنی های به دست آمده از برش دادن شکل سه بعدی پخش نور با صفحات قائم، نحوه توزیع نور در آن صفحه را نشان می دهند. برخی از مواقع با توجه به آنکه بسیاری از چراغ ها نور را نسبت به محور عمودی گذرنده از مرکز متقارن پخش می کنند، تنها یک منحنی در یکی از صفحات قائم برای نشان دادن بخش نور کافی است. منحنی های قطبی به شکل خطوطی بسته در پیرامون چراغ هستند که فاصله این خط تا چراغ در هر زاویه مشخص متفاوت، و بیانگر شدت نور در آن زاویه است.

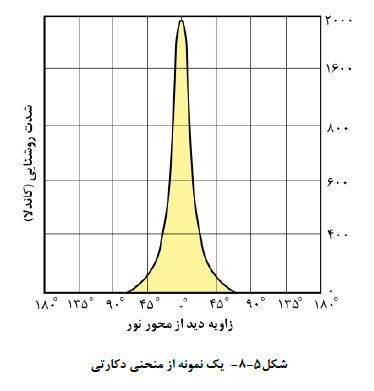

۴۲-۲-۵- منحنی شدت نور در دستگاه مختصات دکارتی

cartesian intensity distribution plot

اگر نور چراغ خیلی متمرکز باشد برای دقت بیشتر به جای منحنی قطبی از دکارتی استفاده می شود که محور افقی آن زاویه و محور عمودی شدت نور را نشان می دهد.

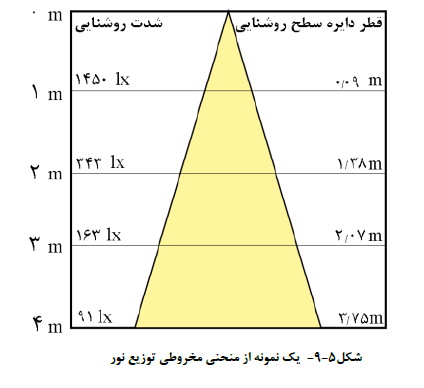

۴۳-۲-۵- منحنی مخروطی توزیع نور

illuminance cone diagram

فضایی است با کاربری مشخص که با استفاده از این منحنی می توان به شدت روشنایی حاصل از چراغ بر اساس زاویه تابش آن در فواصل مختلف از آن دست یافت.

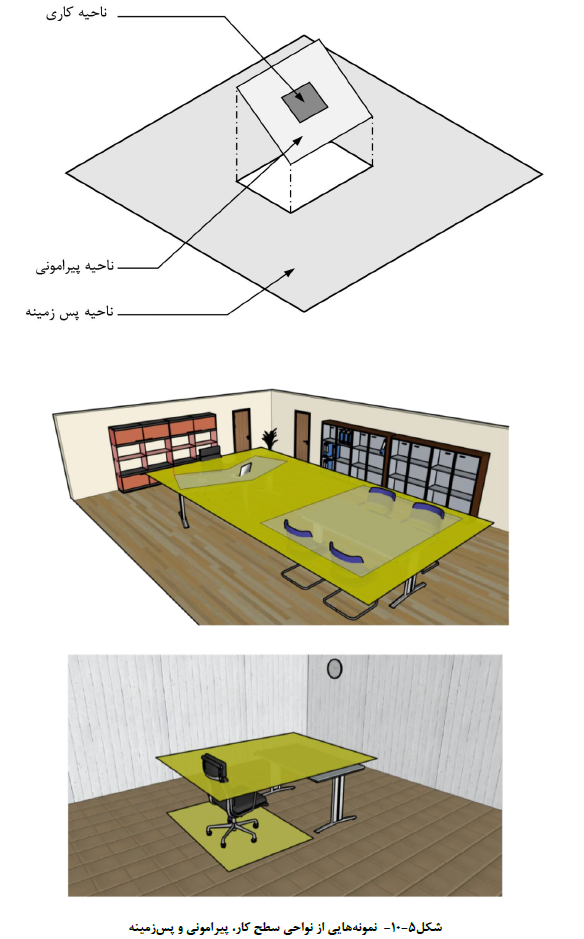

۴۴-۲-۵- ناحیه کار

activity area

فضایی است با کاربری مشخص با یک یا چند کار کرد مرتبط که باید بر اساس الزامات روشنایی طراحی شود.

۴۵-۲-۵- سطح کار

task area

سطحی که در آن کار دیداری صورت می گیرد.

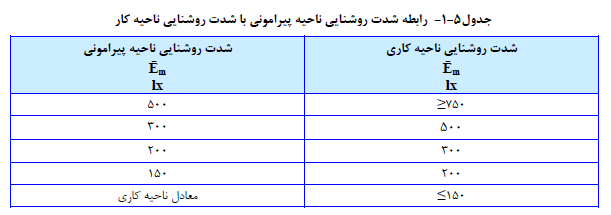

۴۶-۲-۵ ناحیه پیرامونی

immediate surrounding

نوار فرضی به عرض حداقل ۰٫۵ متر چسبیده به سطح کار که در ناحیه دید قرار می گیرد.

۴۷-۲-۵ ناحیه پس زمینه

background area

نوار فرضی به عرض حداقل ۳ متر در اطراف ناحیه پیرامونی افقی در تراز کف. (برای فضاهای وسیع حداقل ۳ متر و برای  فضاهای محدود از انتهای ناحیه پیرامونی تا مرز ناحیه کاری تعریف می شود.)

در فضاهایی که فاقد نور روز هستند، روشنایی ناحیه پس زمینه باید ⅓ (یک سوم) میزان روشنایی ناحیه پیرامونی باشد.

۴۸-۲-۵- قسمت برق دار

live part

قسمت رسانای چراغ که می تواند در شرایط عادی بهره برداری برق دار شود و شامل هادی خنثی می شود اما بر اساس قرارداد شامل هادی PEN نمی شود. (ر.ک فصل ۱۲)

یادآوری - این اصطلاح به معنای برق گرفتگی نیست.

۴۹-۲-۵- عایق بندی پایه

basic insulation

عایق بندی که به منظور حفاظت در برابر خطر برق گرفتگی به قسمت های برق دار اعمال می شود. (رک فصل ۱۲)

۵۰-۲-۵- عایق بندی تکمیلی

supplementary insulation

عایق بندی مستقلی است که علاوه بر عایق بندی پایه به منظور تامین حفاظت در برابر خطر برق گرفتگی در صورت بروز نقص در عایق بندی پایه پیش بینی شده باشد. (ر.ک. فصل ۱۲)

۵۱-۲-۵- عایق بندی مضاعف (دوبل)

double insulation

عایق بندی است که متشکل از عایق بندی پایه و تکمیلی باشد. (ر.ک. فصل ۱۲)

۵۲-۲-۵- عایق بندی تقویت شده

reinforced insulation

یک سیستم عایق بندی واحد که به قسمتهای برقدار اعمال شده و همان درجه حفاظت عایق بندی مضاعف را در برابر خطر برق گرفتگی ایجاد می کند. (ر.ک. فصل ۱۲)

۵۳-۲-۵- بالاست

ballast

وسیله ای که بین منبع تغذیه و یک یا چند لامپ قرار میگیرد و اصولاً برای محدود کردن جریان لامپ به مقدار مورد  نیاز طراحی شده است. بالاست ممکن است دارای وسیله ای برای تبدیل ولتاژ و یا فرکانس اصلاح ضریب قدرت باشد و یا به تنهایی یا در ترکیب با یک وسیله راه اندازی به کار رود که شرایط لازم برای راه اندازی لامپ را تامین کند.

یادآوری - بالاست ممکن است به صورت مغناطیسی و یا الکترونیکی باشد.

۵۴-۲-۵- راه انداز

starter

وسیله ای است که معمولا در لامپهای فلورسنت سبب پیش گرم شدن ضروری الکترودها شده و در ترکیب با امیدانس سری بالاست ولتاژ اعمالی به لامپ را به سرعت افزایش می دهد و سبب سرج در ولتاژ اعمالی به دو سر لامپ می شود.

۵۵-۲-۵- جرقه زن (ایگنیتور)

ignitor

وسیله ای است که به تنهایی یا همراه با تجهیزات دیگر به منظور ایجاد بالس ولتاژ برای راه اندازی لامپ های تخلیه ای  استفاده می شود اما پیش گرمایش الکترودها را تأمین نمی کند.

۵۶-۲-۵- درایور

driver

وسیله ای است برای تغذیه LED که با استفاده از یک مدار الکترونیکی ولتاژ را کم کرده و آن را به (d.c) (جریان مستقیم) تبدیل می کند. همچنین سطح ولتاژ و میزان عبور جریان الکتریکی را با دقت بسیار زیاد تامین می کند.
