مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۵-۱- نقشه خوانی و سیم کشی سیستم تلفن

۱-۵-۱- نقشه خوانی

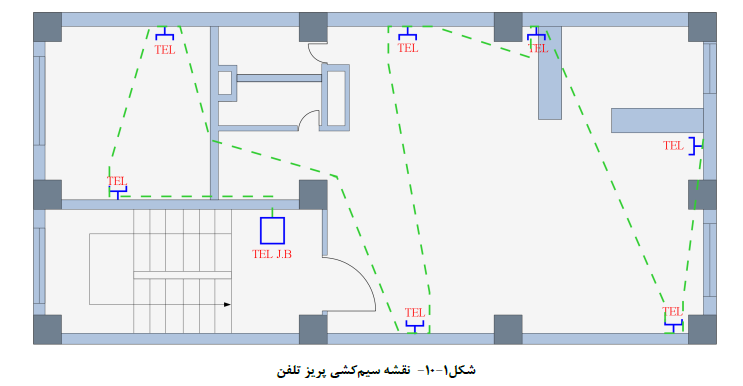

به دلیل اهمیت سیم کشی تلفن، نقشه این سیستم در پلان مستقل ترسیم می شود. (شکل (1-10))

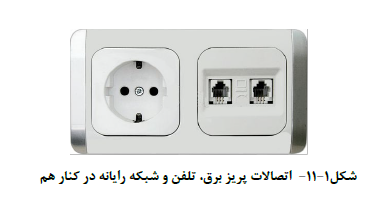

نقشه سیم کشی باید با توجه به قرارگیری با عدم قرارگیری پریزهای تلفن در اتاق خواب ها، هال و پذیرایی ارایه شود. از طرفی در سیم کشی خط تلفن ثابت و سیستم های جریان ضعیف نباید این سیم کشی ها با مدارهای فشار ضعیف درون یک لوله محافظ مشترک قرار گیرد. وجود میدان الکترومغناطیسی حاصل از مدارهای الکتریکی فشار ضعیف باعث ایجاد اختلال در خط تلفن و کاهش کیفیت صدا میشود. بنابراین در صورتی که سیم کشی تلفن و برق در یک مسیر قرار دارد باید از دو لوله جدا از یک دیگر استفاده شود. به منظور جلوگیری از بروز اغتشاشات ولتاژی و الکترو مغناطیسی لازم است ضمن رعایت ضوابط بیان شده در فصل ۱۴ جلد یک این نشریه از کابل دارای فویل استفاده شود و هادی زمین موجود در کابل به ترمینال زمین نصب شده در جعبه تقسیم متصل شود. همچنین به دلیل نیاز به پریز برق برای تلفن های جدید مجهز به گوشی سیار قابل شارژ، بهتر است در کنار پریز تلفن یک پریز برق نیز در نظر گرفته شود. (شکل (۱-۱۱))
