مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۷-۱- اجزای شبکه فیبر نوری

در این بخش برخی از موارد مهم اجزای شبکه فیبر نوری به اختصار معرفی می شود. اطلاعات تکمیلی در خصوص شبکه فیبر نوری در فصل ۳ جلد سوم این نشریه بیان شده است.

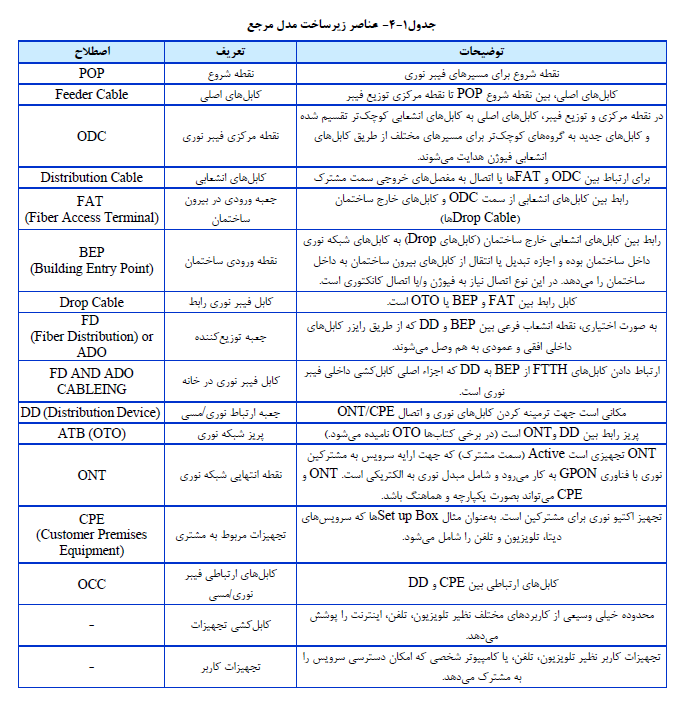

۱-۷-۱- کابل داخل ساختمان

توصیه می شود تار توری مورد استفاده در ساختمان هایی که کاربری FTTH دارد، مطابق با استاندارد 111.ITU-T L از نوع استاندارد 657.ITU-T G باشد. برای پیوستگی بیشتر، بهتر است تار کابل هایی که از بیرون به داخل ساختمان می آید نیز از همین نوع باشد.

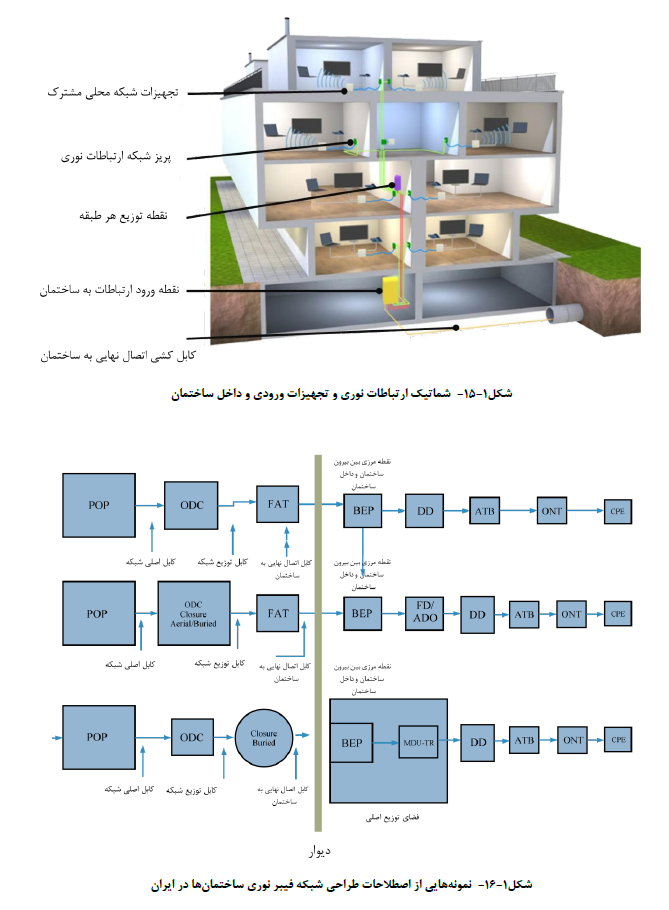

طراحی شبکه فیبر نوری متناسب با کاربری ساختمان، تعداد مشترکین و شرایط بهره برداری انجام می شود. در شکل  (۱۶-۱) چند نمونه از این طراحی ها ارایه شده است.

۲-۷-۱- اجزاء کابل کشی در داخل ساختمان

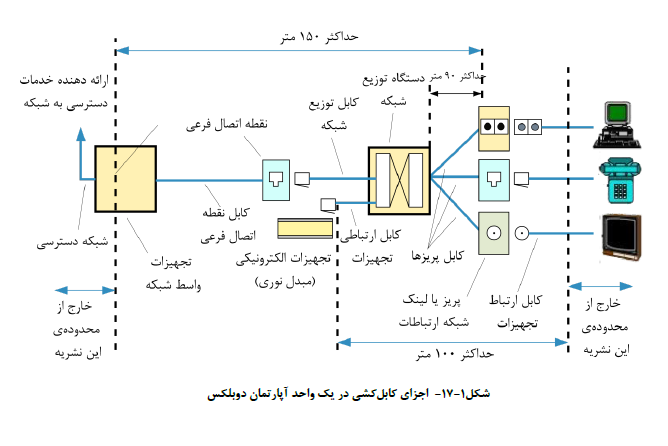

در شکل (1-17) اجزای کابل کشی در یک واحد آپارتمان شامل سیستم های صوتی، دیتا و تلویزیون نمایش داده شده است .

1-2-7-1- DP (Demarcation Point) - نقطه مرزی

نقطه تحویل در مرز بین ارایه دهنده سرویس مخابراتی و کابل کشی مشترک خدمات است.

2-2-7-1- BEP

جعبه ای است که برای اتصال DPها استفاده می شود. این جعبه در داخل ساختمان قرار می گیرد. در صورتی که محل قرارگیری این جعبه در بیرون از ساختمان باشد AT نامیده می شود. مشخصات فنی که در ادامه برای BEP بیان می شود، برای FATها نیز صادق است.

۳-۲-۷-۱- محل ورودی کابل

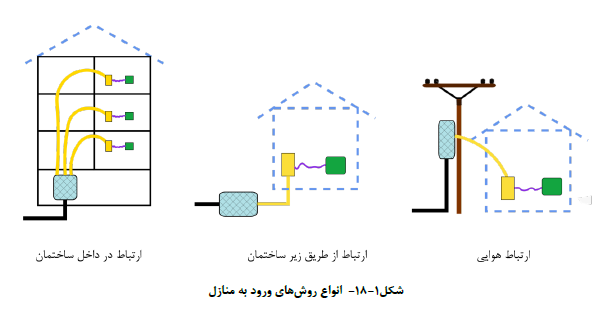

این محل برای ورود کابل سیستم های ارتباطی، هم چنین جهت ارتباط با سایر ساختمان های مجموعه و/یا منطقه بوده که این نقطه اتصال می تواند با روش های مختلف به منازل متصل شود. ورودی می تواند بر روی دیوار خارجی ساختمان ها قرار داشته و از طریق حوضچه های کوچک یا از طریق کابل کشی هوایی به روش هایی که در شکل (۱-۱۸) آمده، وارد ساختمان شود.

۴-۲-۷-۱- الزامات فیوژن در BEP یا FAT

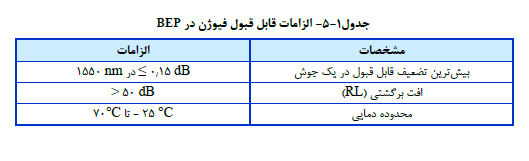

فیوژن در FAT یا BEP یک عمل رایج است. الزامات مورد نیاز برای فیوژن مورد قبول در یک FAT یا BEP در زیر تعریف شده است. قسمتی از تار که فیوژن شده داخل محافظ حرارتی با با روش های دیگر محافظت می شود.
