نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 1- جزئيات و اتصالات ديوارهای آجری

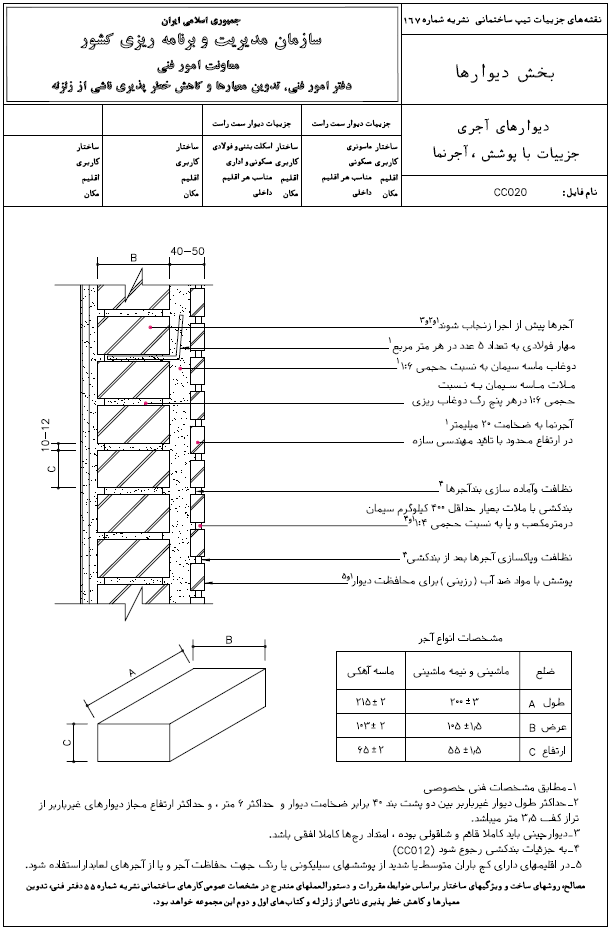

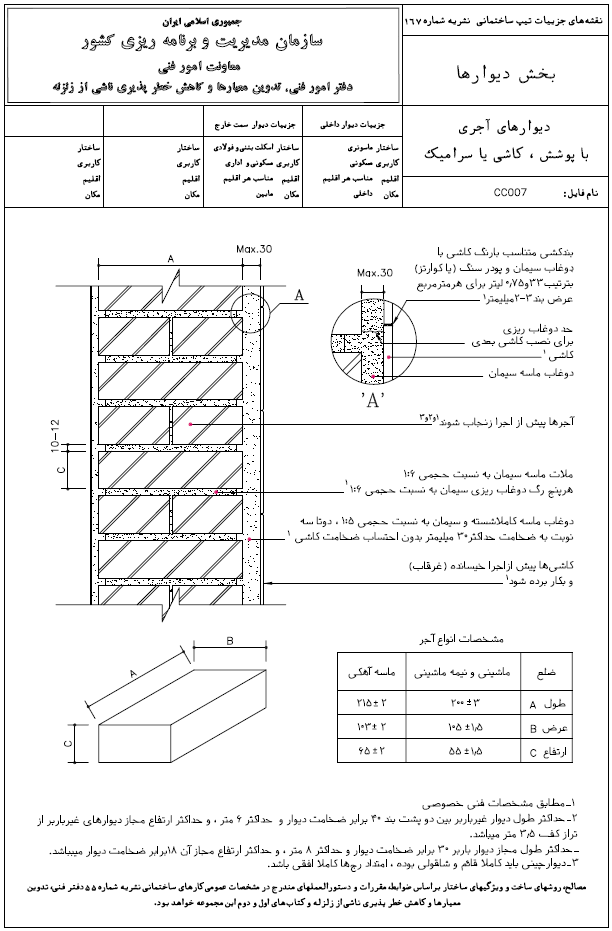

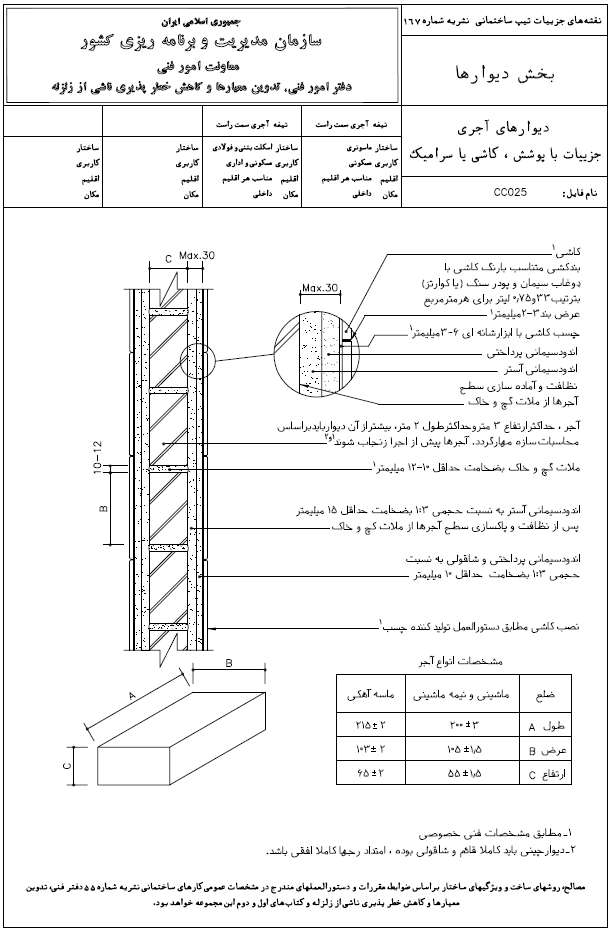

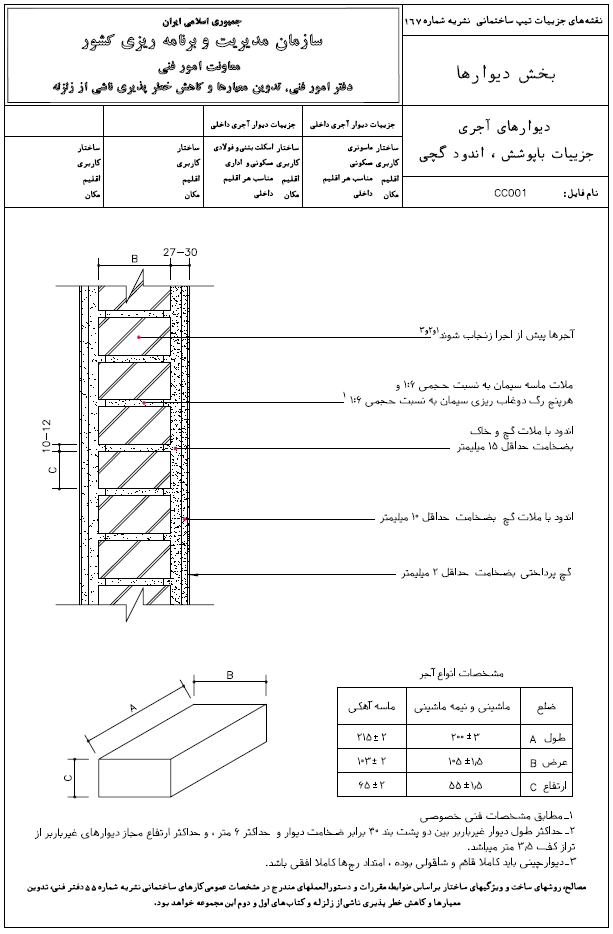

1-1 نقشه های جزئيات از مقاطع قائم ديوارهای آجری

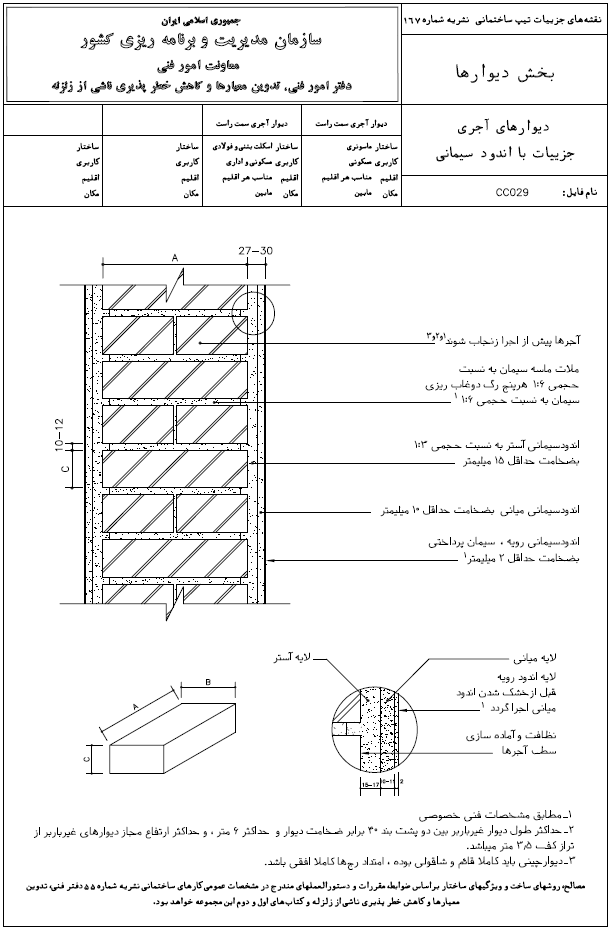

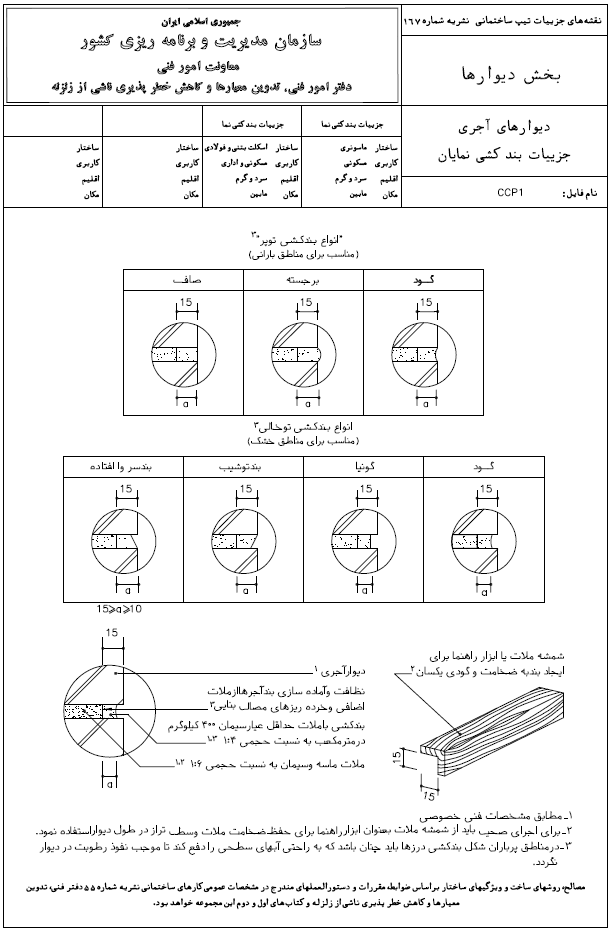

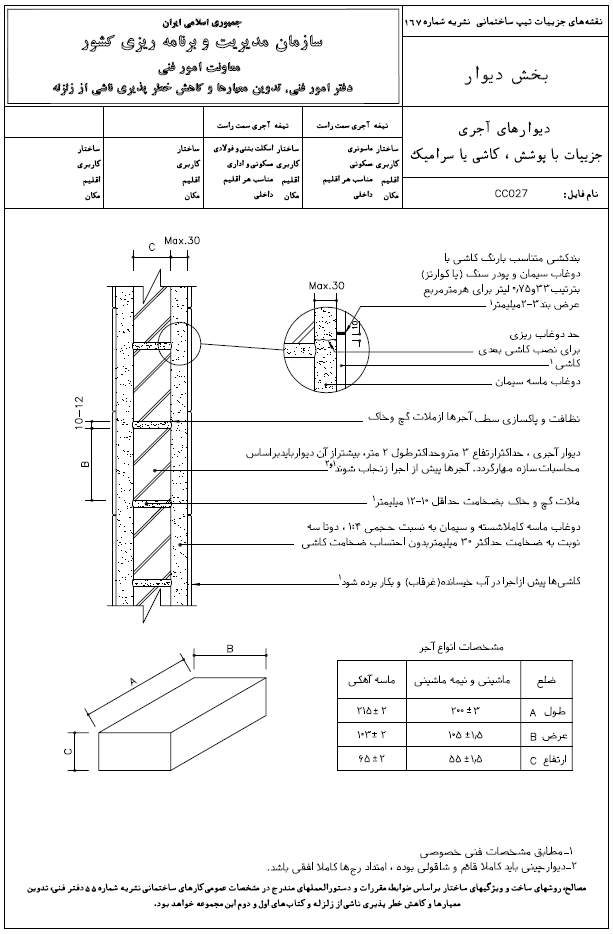

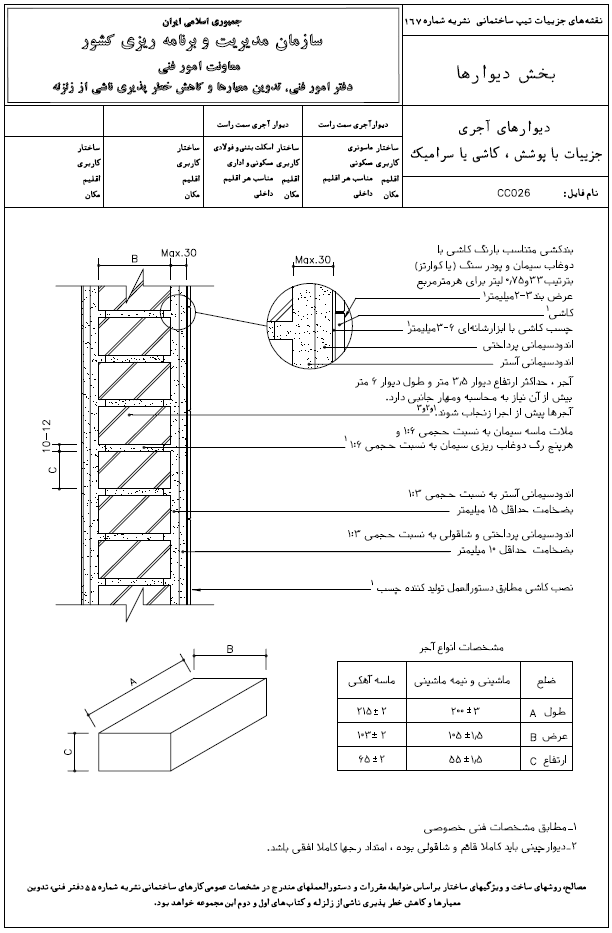

نقشه های جزئيات اين نوع ديوارها در سه ضخامت مختلف با آجر چينی ساده و متداول به صورت راسته و كله و راسته ترسيم و ارائه شده است. در اين مجموعه از نمايش روش های مختلف آجر چينی، نحوه قفل و بست به علت وجود مستندات كافی، صرف نظر شده است. نماسازی ها بطور نمونه انتخاب و جزئيات آن‌ها همراه با انواع بندكشی براي ديوارهاي آجر نمايان ارائه شده است.

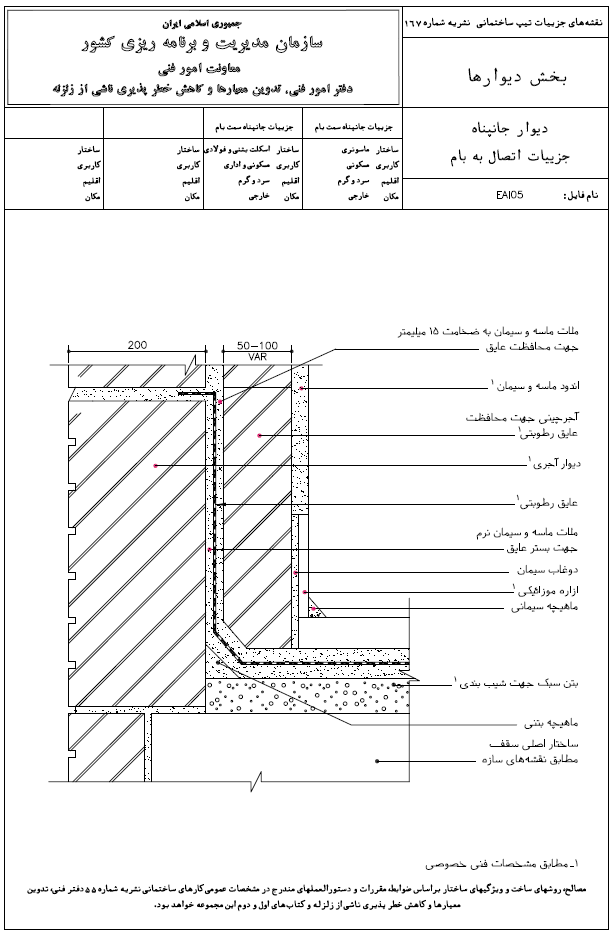

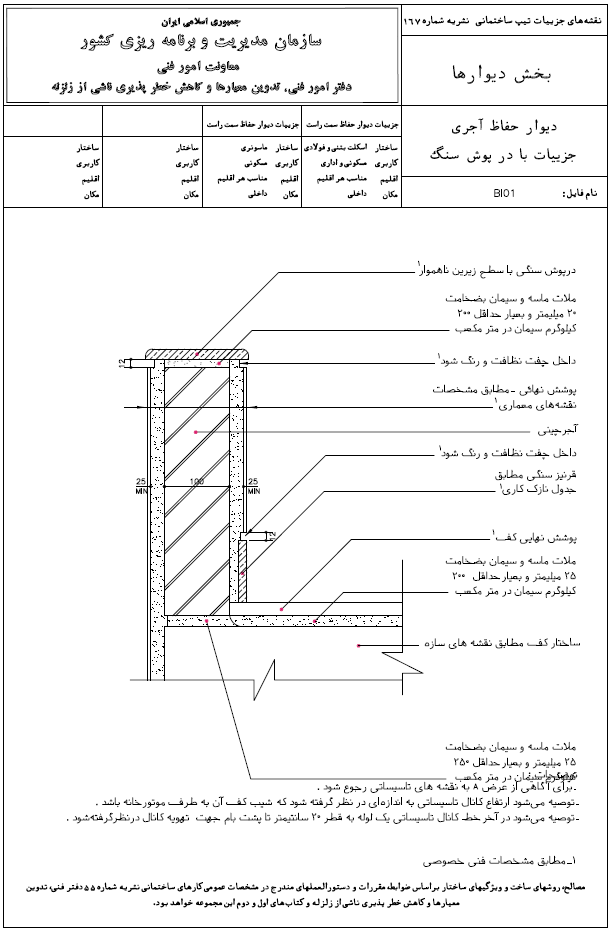

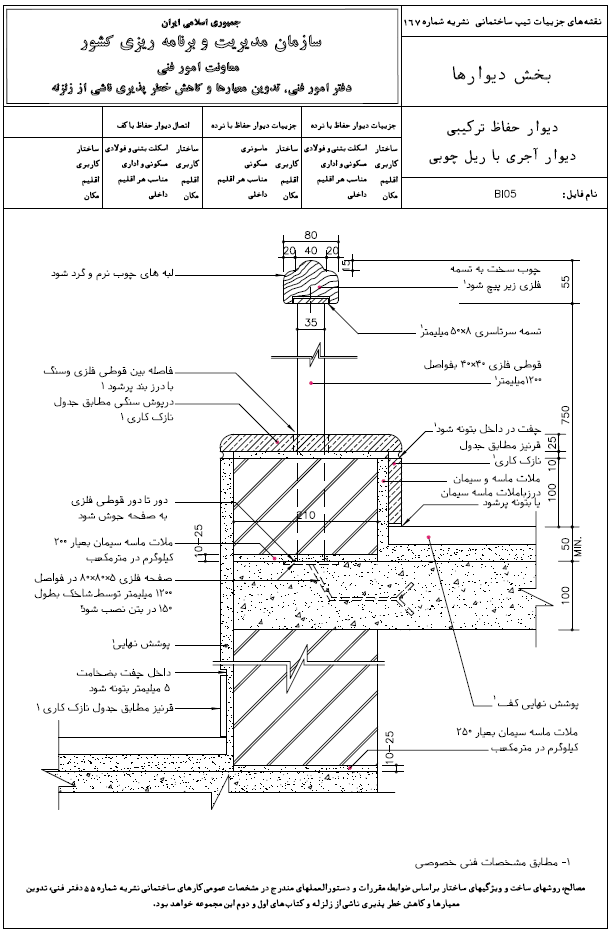

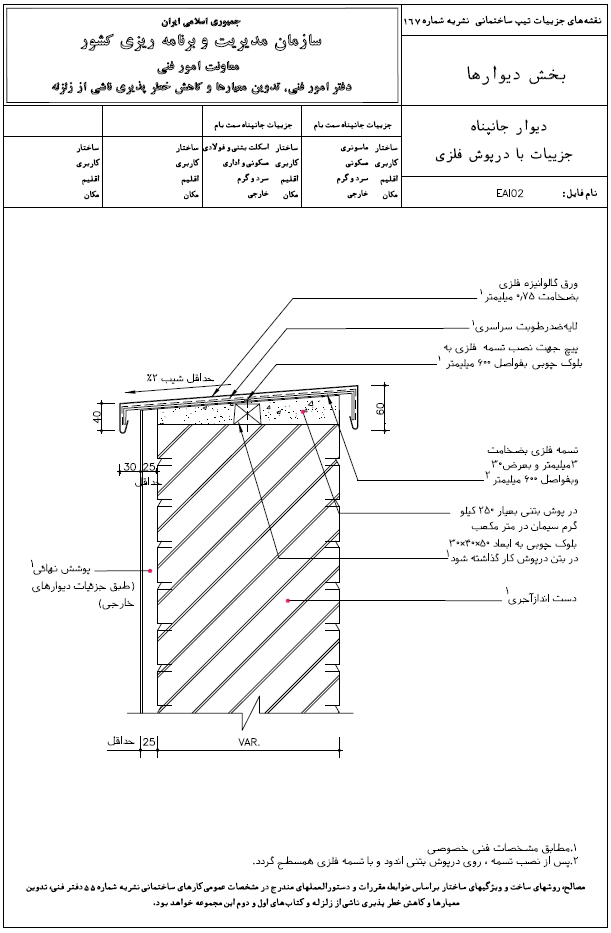

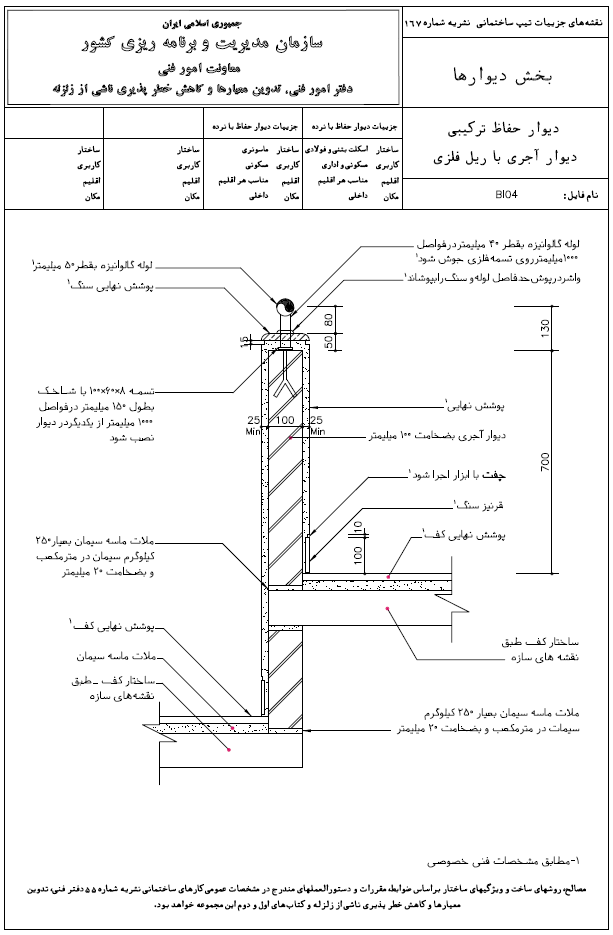

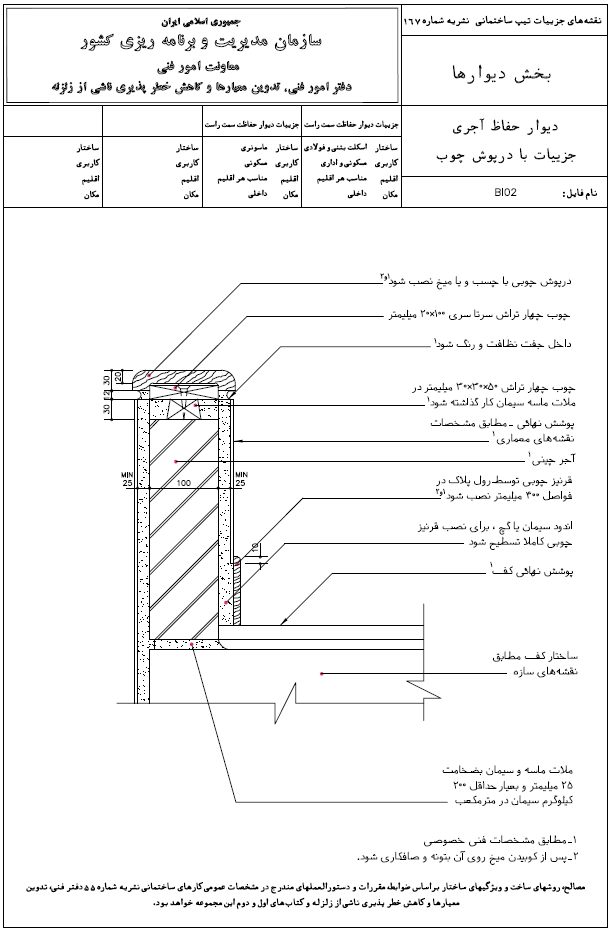

2-1 نقشه های جزئيات ديوارهای جان پناه و حفاظ آجری
كاربرد ديوارهای جان پناه و حفاظ به منظور ايمنی در لبه بام ها، ايوان ها و اختلاف سطح ها می باشد. در اين بخش، نقشه های جزئيات ديوارهای جان پناه و حفاظ، نحوه اتصالات آنها با بام، كف و سقف به صورت های مختلف با تنوع مصالح ارائه شده است. بايد توجه شود كه ديوارهای جان پناه با مصالح بنايی در سيستم های اسكلتی بايد مشابه ديوارها به نحوی به اجزای سازه ای بنا دوخته شوند.

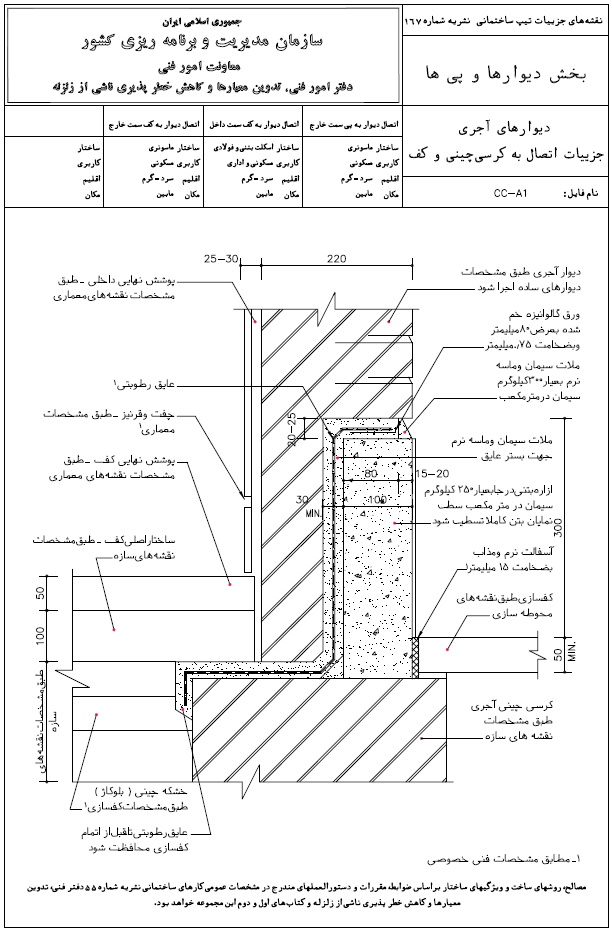

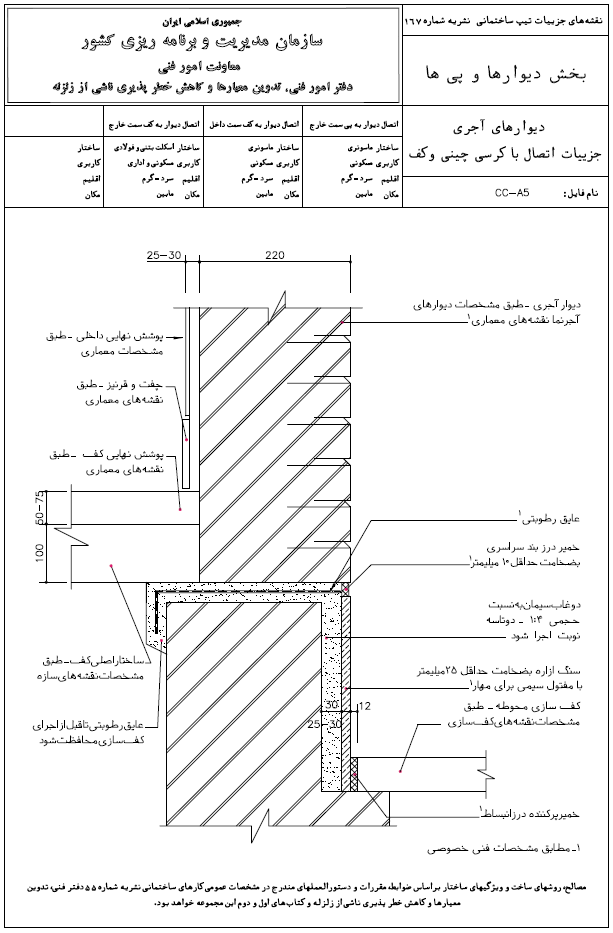

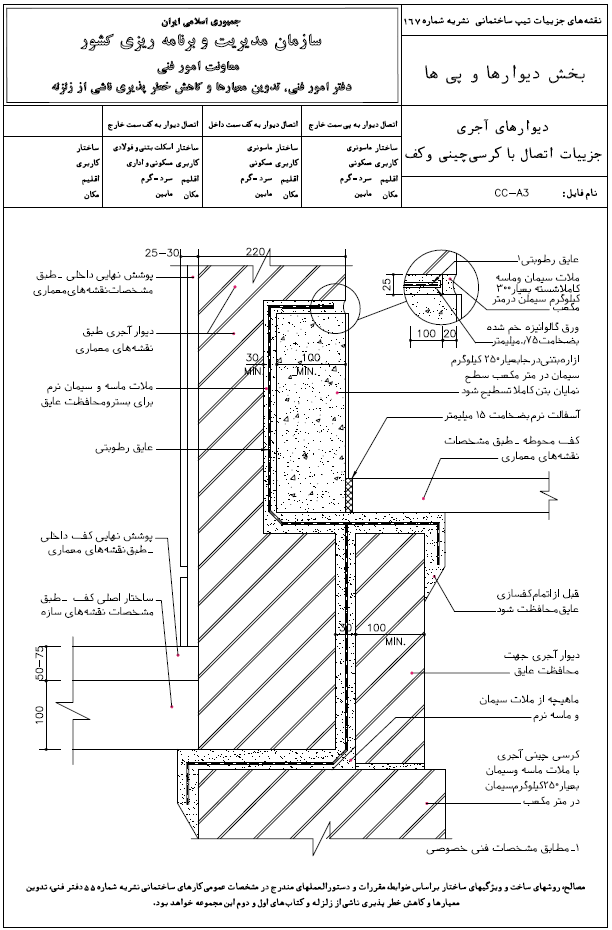

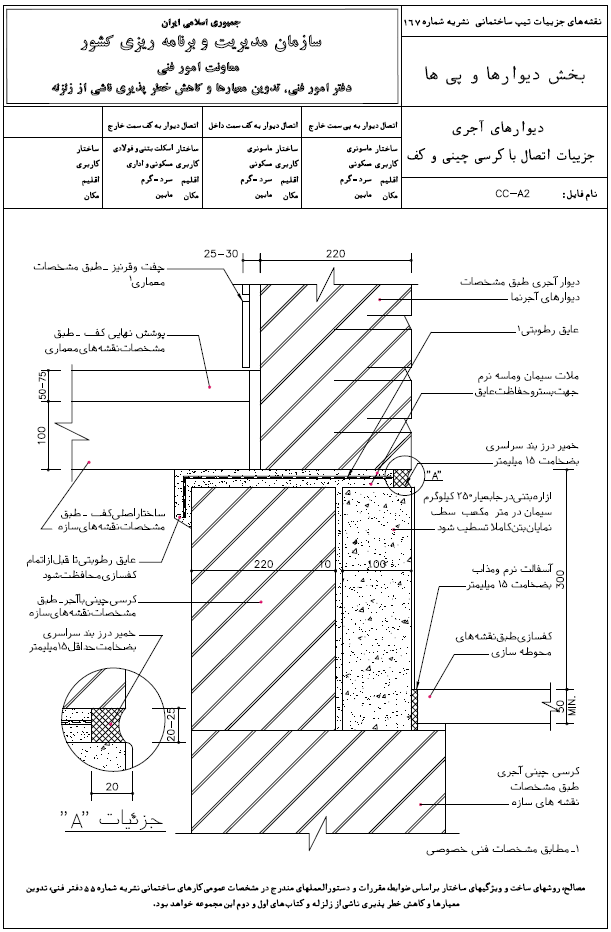

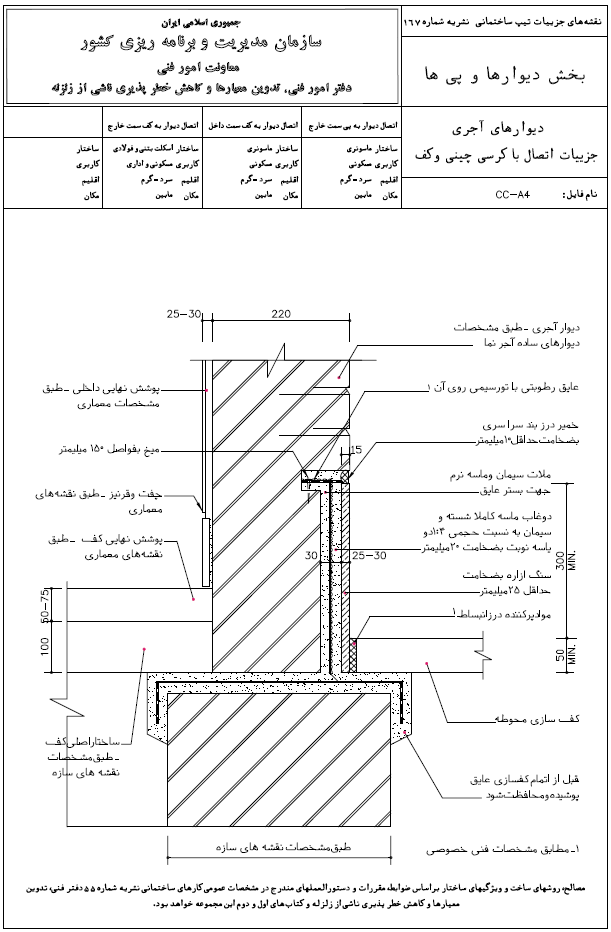

3-1 نقشه های جزئيات اتصال ديوار به ساير اجزای بنا

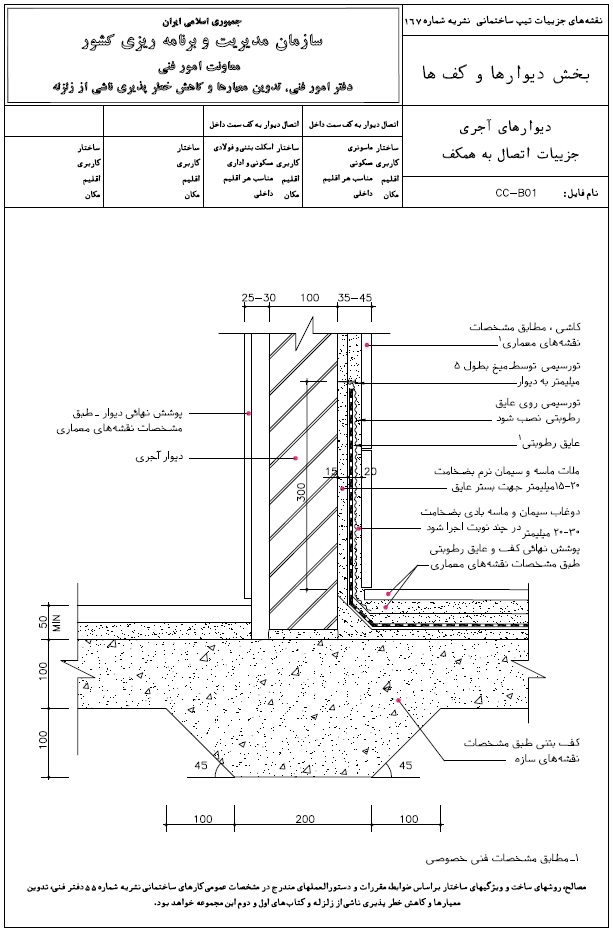

اتصال ديوار به كرسی چينی و كف به ويژه در ديوارهای ما بين از حساسيت زيادی برخوردار است. اختلاف سطح بين فضاهای داخل و خارج، نحوه عايق كاری، حفاظت پای ديوار با انواع ازاره، از عوامل تعيين كننده اين جزئيات است.
جزئيات اتصال در فضاهای داخلی با عايق رطوبتی، نحوه جداسازی فضاهای تر از خشک را نمايش می دهد كه اغلب در سرويس های بهداشتي مطرح می شود.

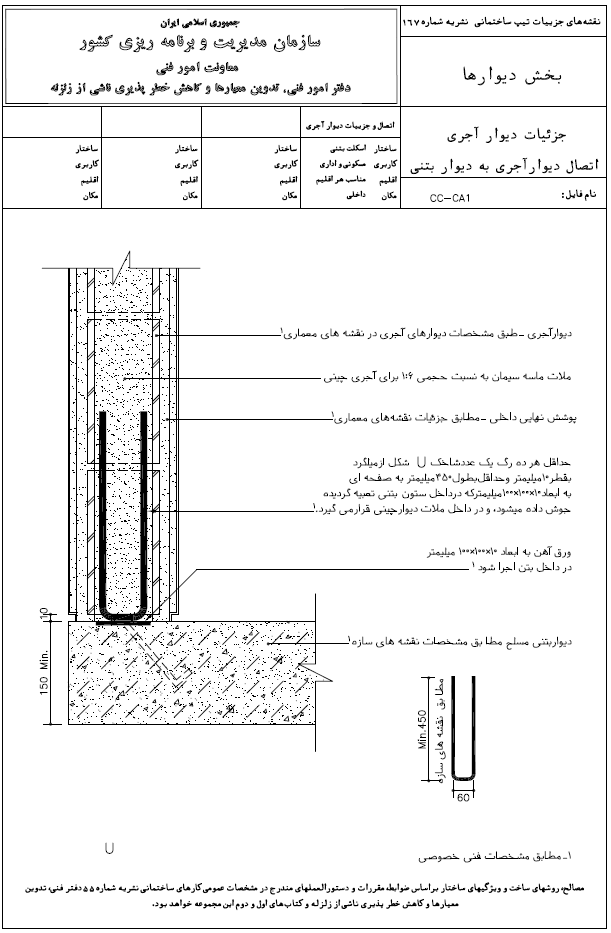

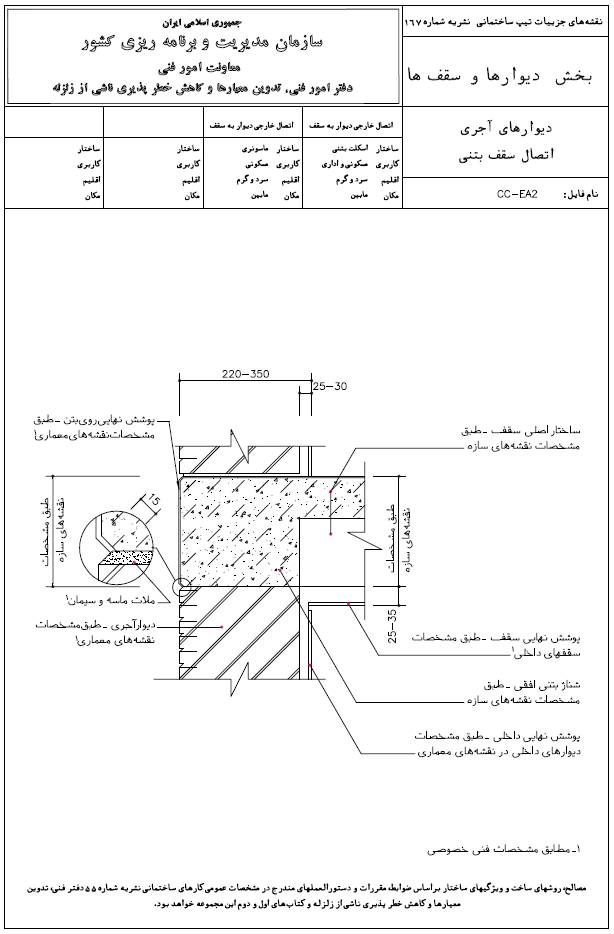

اتصال ديوار آجری به اجزای سازه ای بايد به نحوی مهار شود كه ديوار هماهنگ با سازه عمل نمايد. در سازه های بتنی از شاخک يا ميلگردهای انتظار می توان برای مهاربندی استفاده كرد.

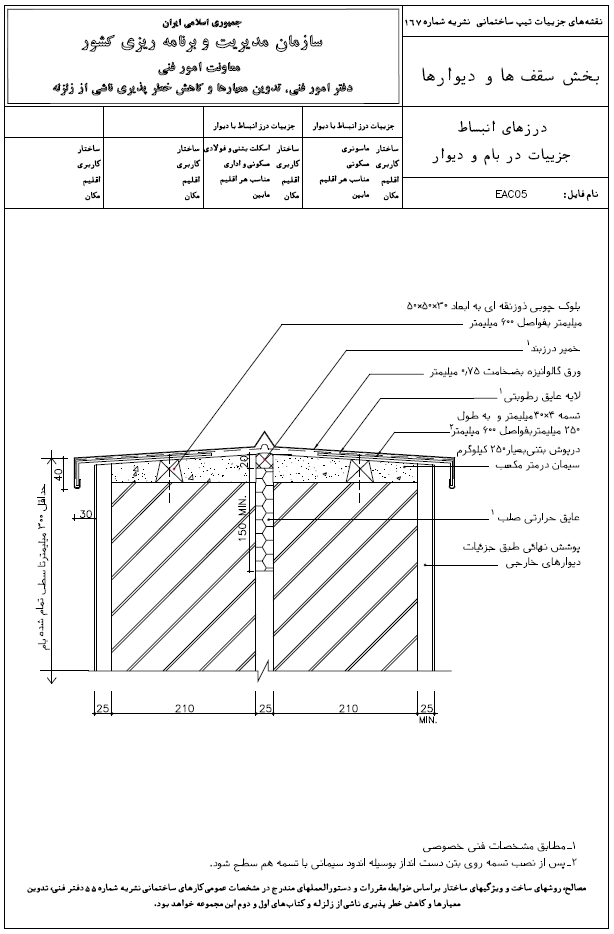

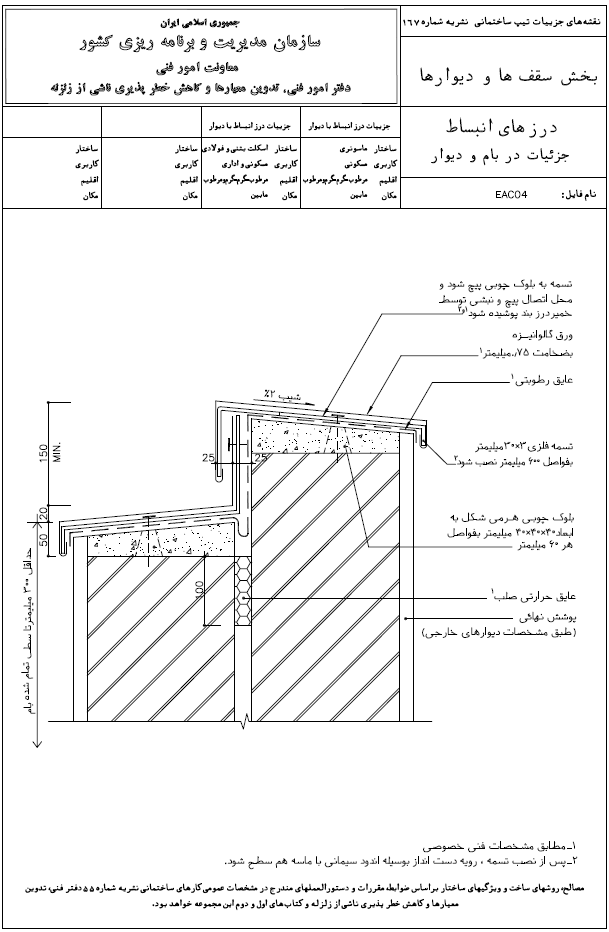

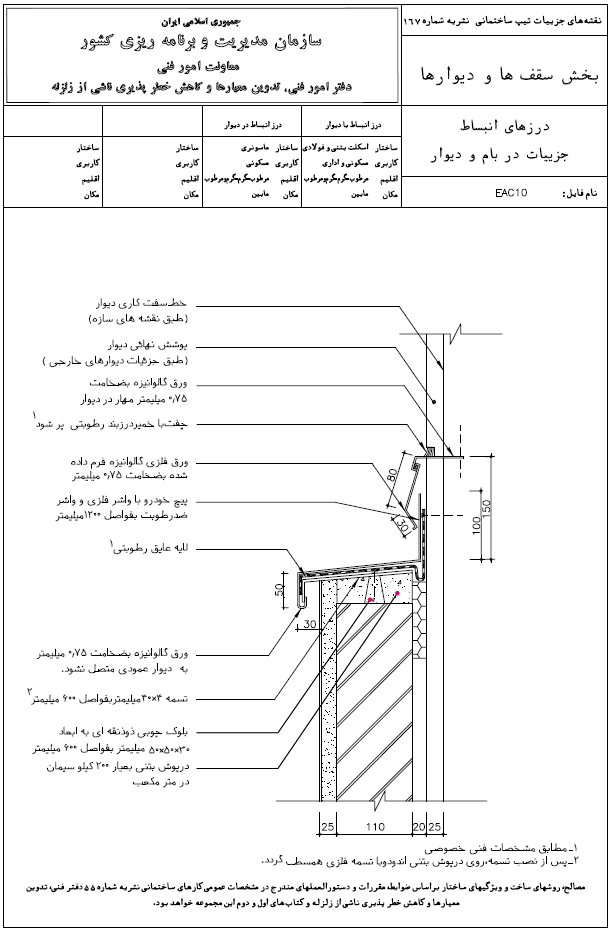

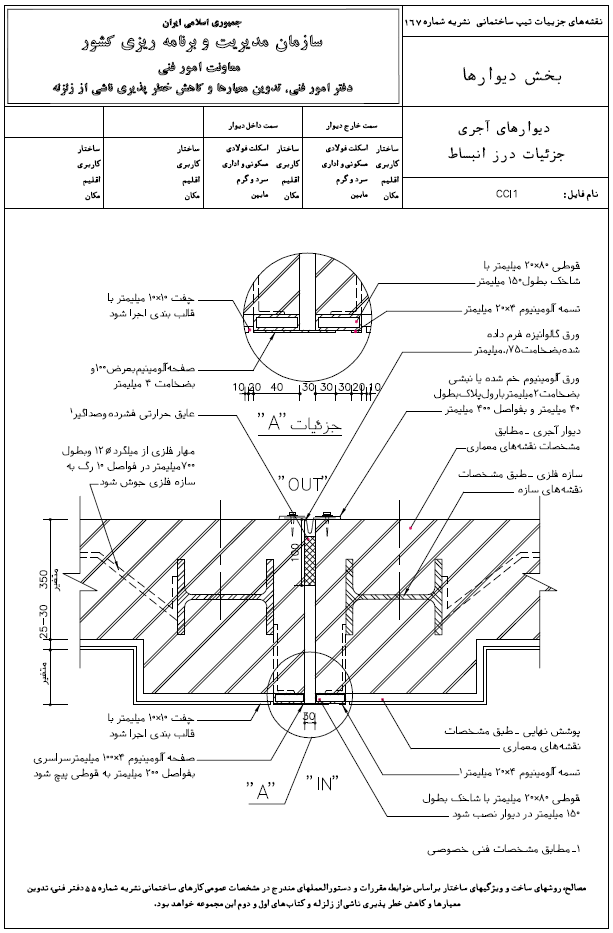

4-1 نقشه های جزئيات درزهای انبساط
درزهای انبساط از ضرورت های سازه ای بنا به ويژه بناهای اسكلتی است كه به جهت شرايط متفاوت، دو بخش بنا را از يكديگر جدا می كند. درزها ممكن است در ديوار به صورت قائم يا در كف و سقف يا بام به صورت افقی باشد. در هر صورت جزئيات پوشش درزها براساس سه عامل تعيين كننده، هوابندی، آب بندی و امكان حركت و بازی درز طراحی و اجرا می شود. نقشه های پيوست شكل های مختلف درزهای افقی را با جزئيات مربوطه نمايش می دهند.

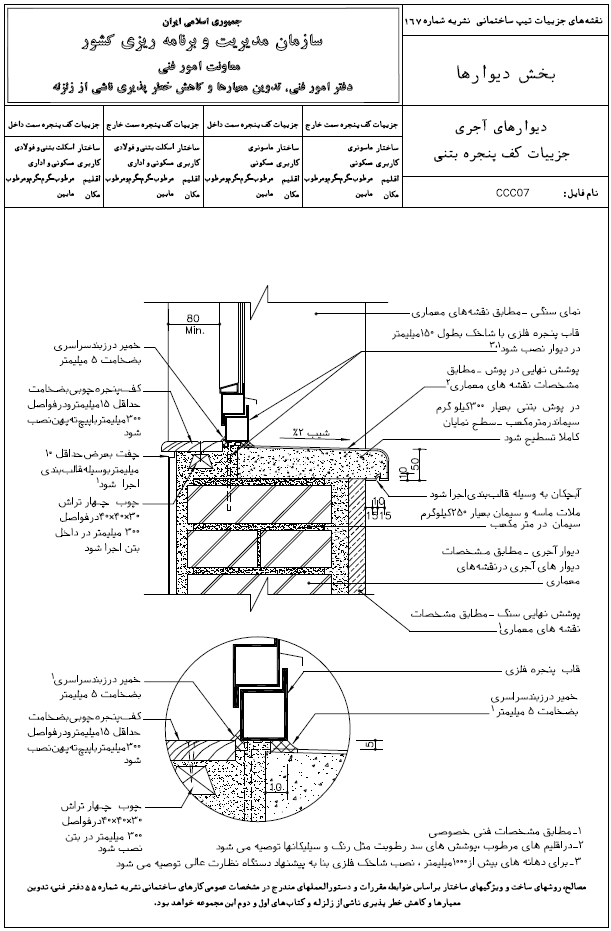

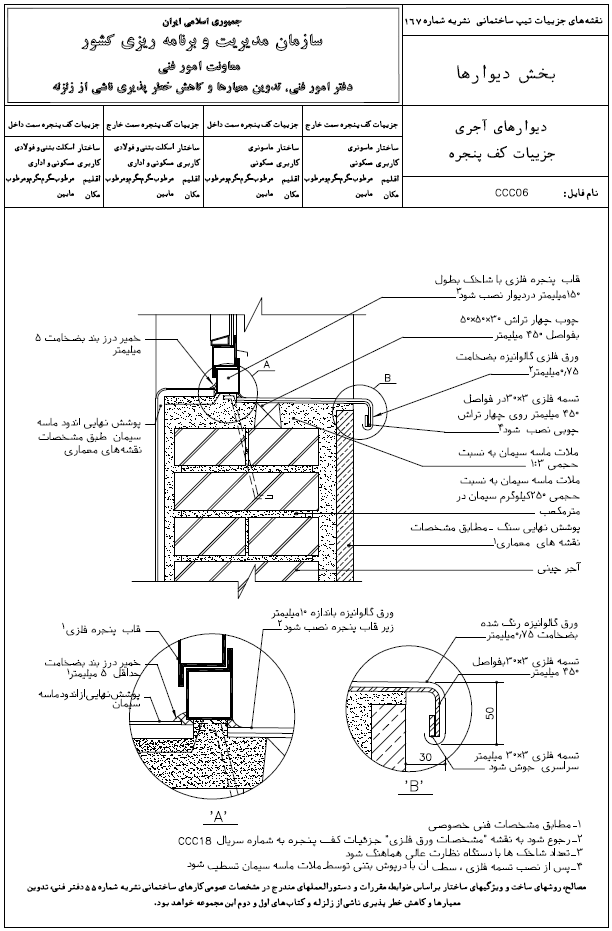

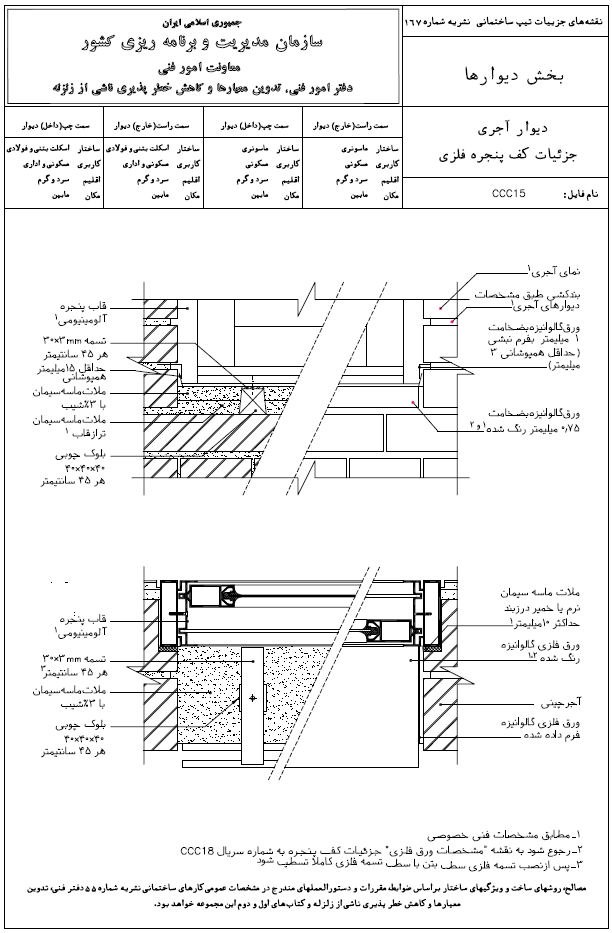

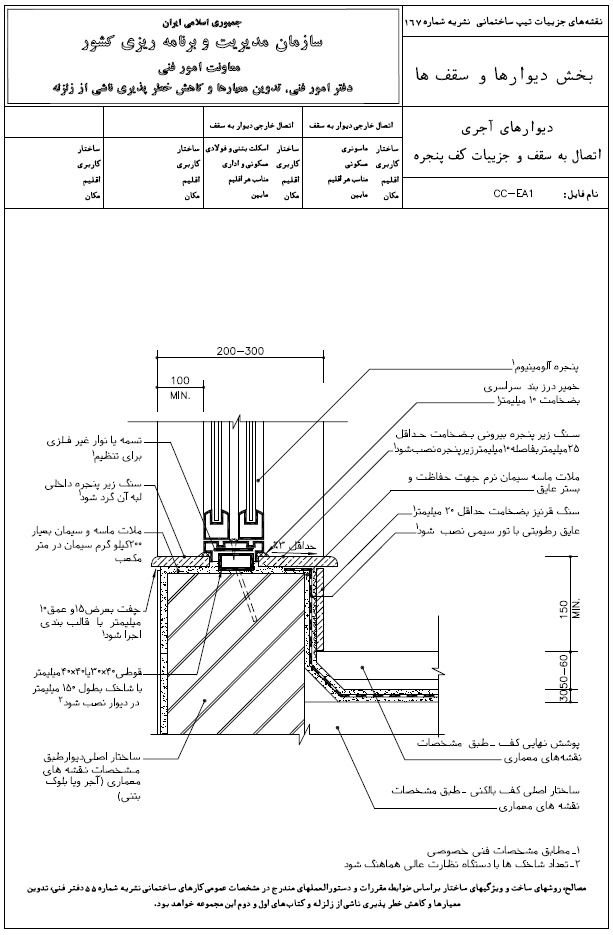

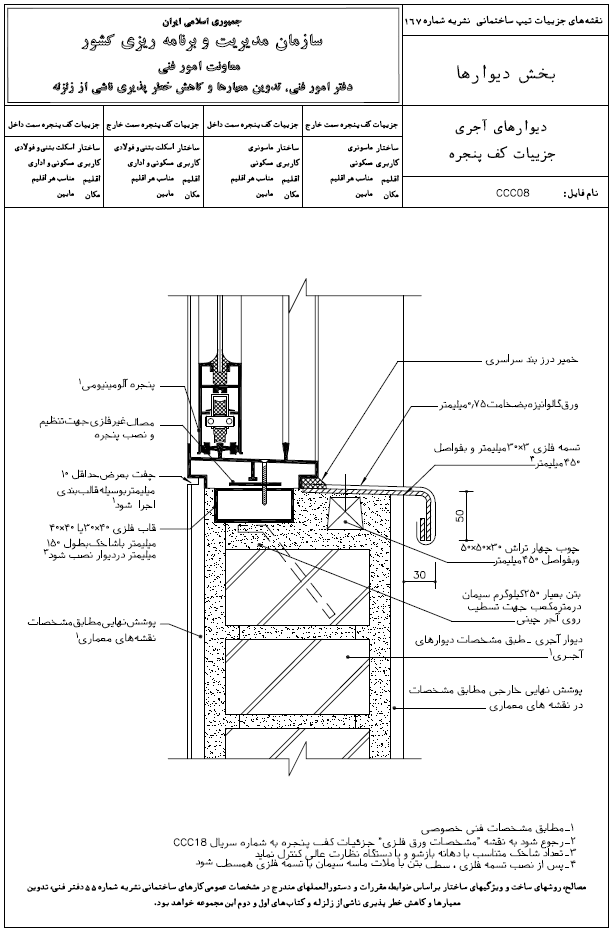

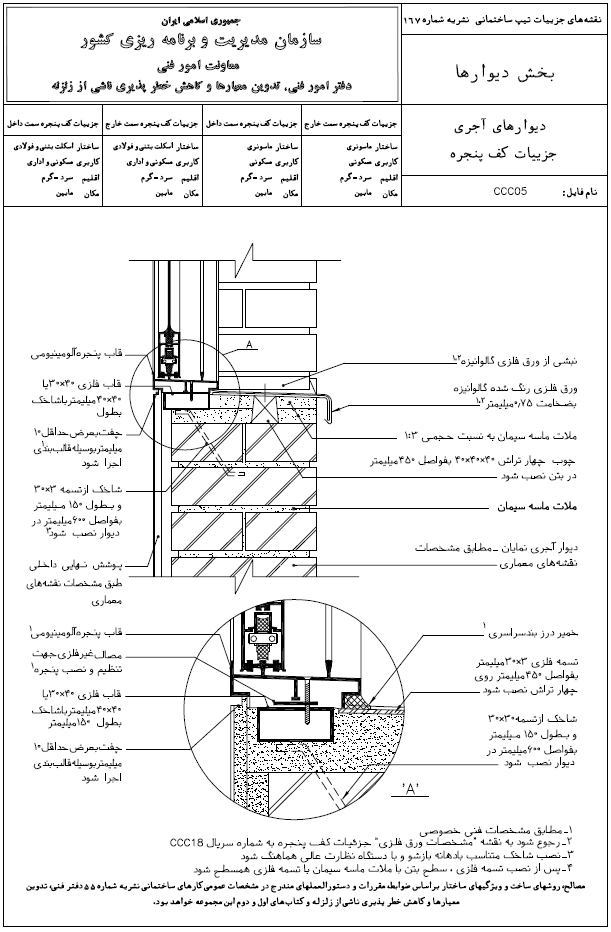

5-1 نقشه های جزئيات كف پنجره ها در ديوارهای آجری
كف پنجره ديوارهای آجری در بناهای اسكلتی اغلب در حد ديوارهای يک آجره است كه برای جداره خارجی بنا چيده می شوند. طراحی كف پنجره بايد براساس موارد تعيين كننده زير طراحی شود:
- كف پنجره بايد امكان تخليه آب باران كف و سطح قائم پنجره را به خارج بدون خيس كردن نما فراهم نمايد.
- كف پنجره بايد در هر شرايط سخت اقليمی مانند كج باران و بوران و يخبندان مانع نفوذ رطوبت به داخل و بدنه ديوار شود.
- كف پنجره بايد دارای مقاومت كافي براي نظافت پنجره ها باشد.
- انعكاس نور، حرارت، صدا و زيبايی و خوانايی با نمای ساختمان در مجموع معيارهای طراحی كف پنجره می باشند.

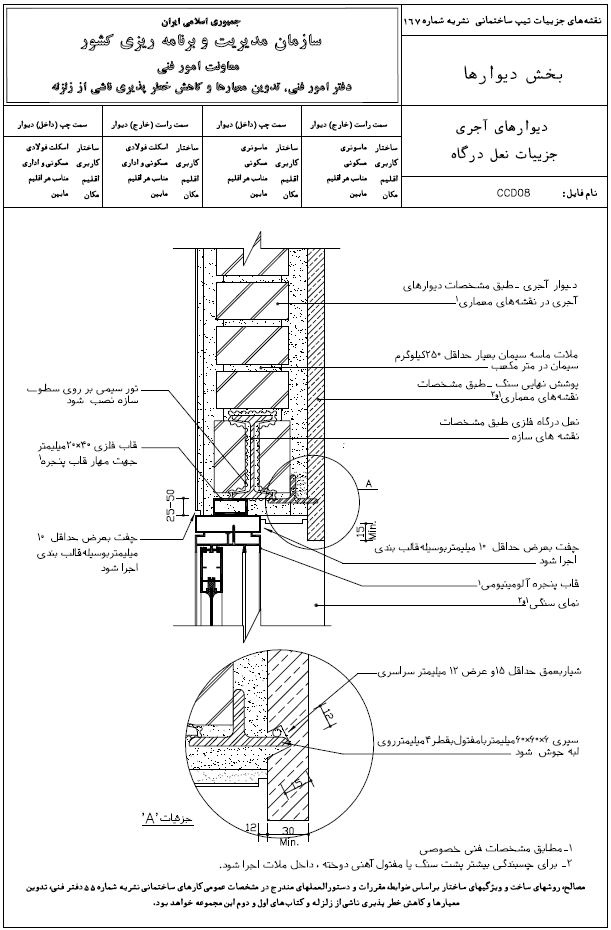

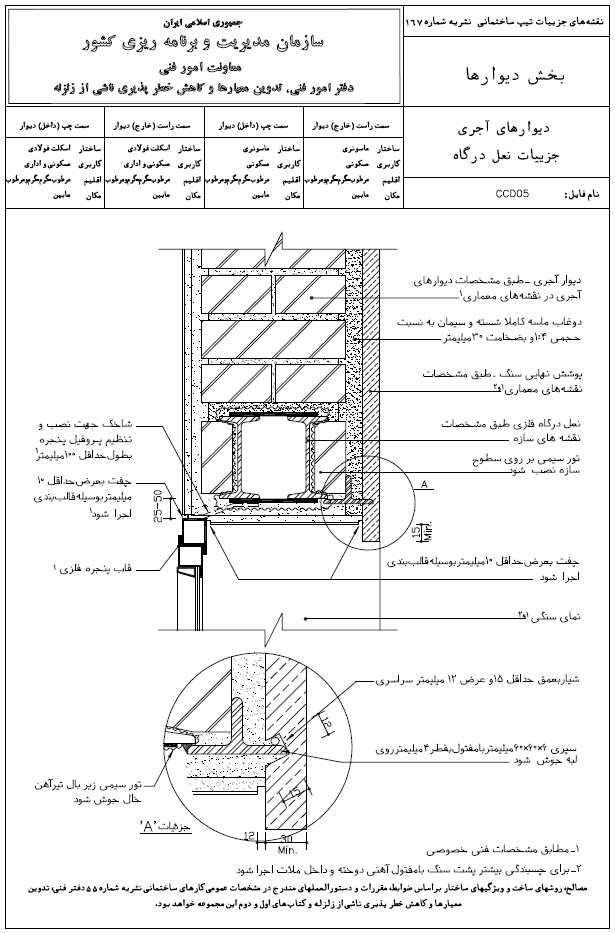

6-1 نقشه های جزئيات نعل درگاه های پنجره
جزئيات نعل درگاه ها در اين بخش از پروفيل آهن برای دو ضخامت ديوار يک و نيم آجره در نقشه ها نمايش داده شده است. در طراحی جزئيات نعل درگاه پنجره، بايد توجه به رفع آب روی نما كه به سمت پنجره جريان دارد شود. در بالای پنجره (فصل مشترک ديوار با بازشوی پنجره) كه نما سازی خاتمه پيدا می كند، با ارائه جزئيات ويژه و دقيق، نحوه نگهداری پوسته نما به گونه مناسب و مقاوم نمايش داده شده است.

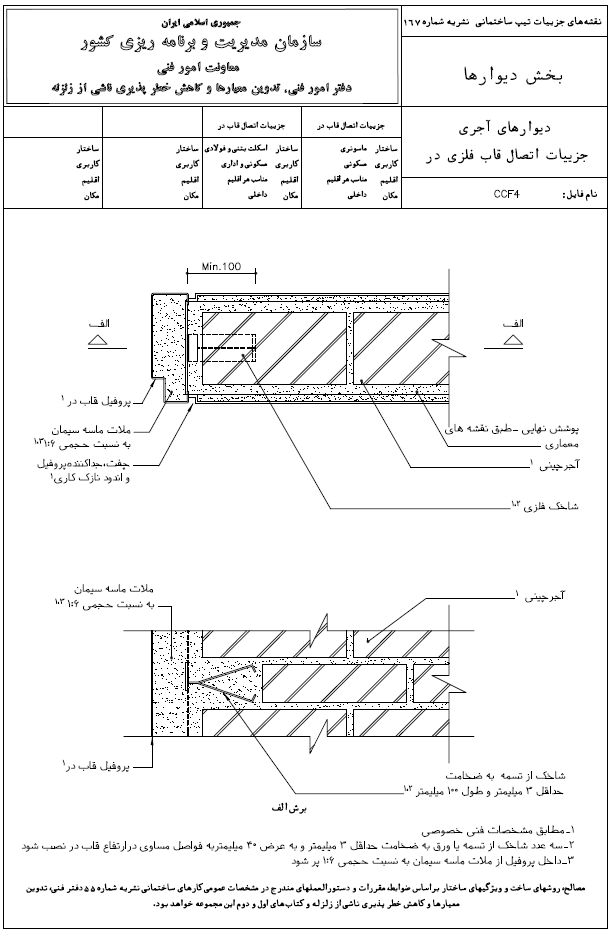

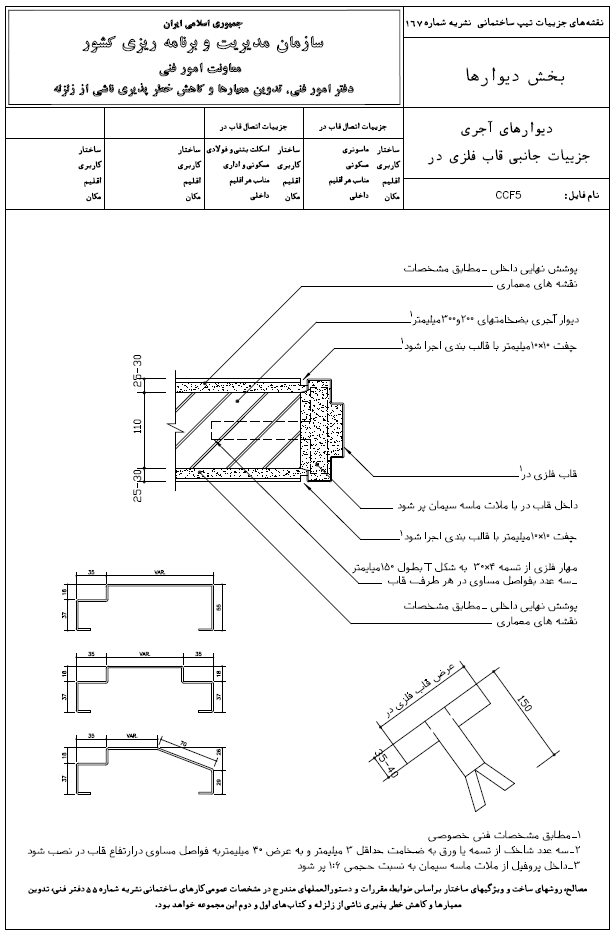

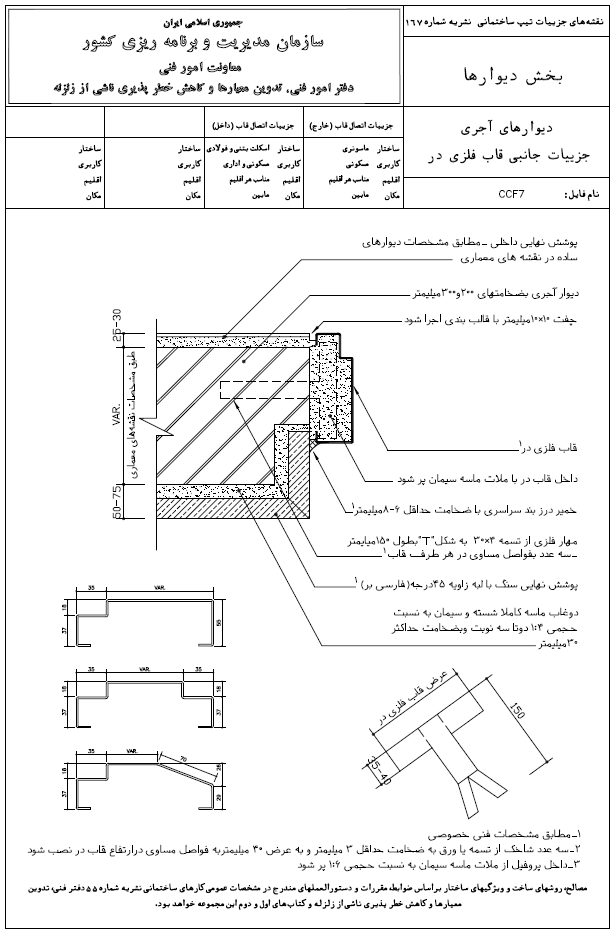

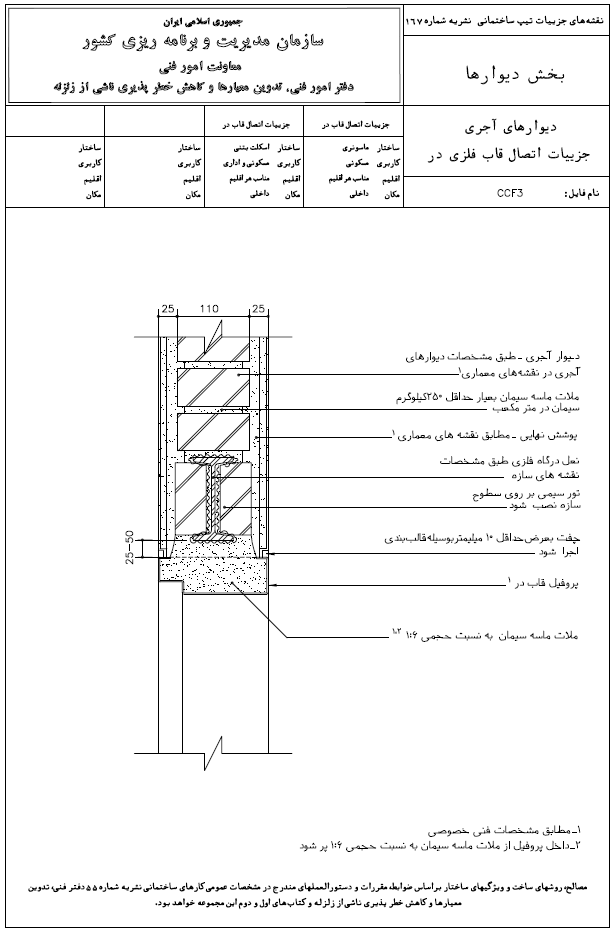

7-1 نقشه های جزئيات اتصال قاب درها
در نقشه های اين بخش جزئيات جانبي درها و جزئيات قاب در زير نعل درگاه ارائه شده است. قاب يا چارچوب در از ورق فولادی خم داده شده به شكل های مختلف كه در نقشه ها آمده، انتخاب شده است.
در اتصال قاب درها سعی شده است جزئيات نصب به ديوار، جزئيات فصل مشترک ديوار با قاب و نحوه تركيب با نماسازی ديوار مد نظر قرار گيرد. همانگونه كه در نقشه ها نمايش داده شده است، پر كردن داخل قاب در طرفين، بالا و پايين از ملات هاي سيمانی قوياً توصيه می شود.
