نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 4- جزئيات و اتصالات ستون ها

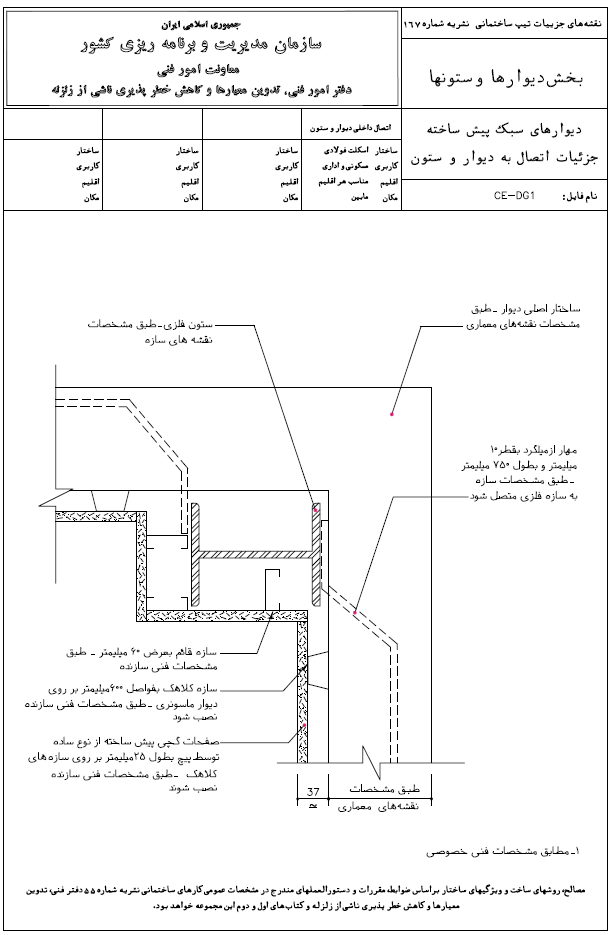

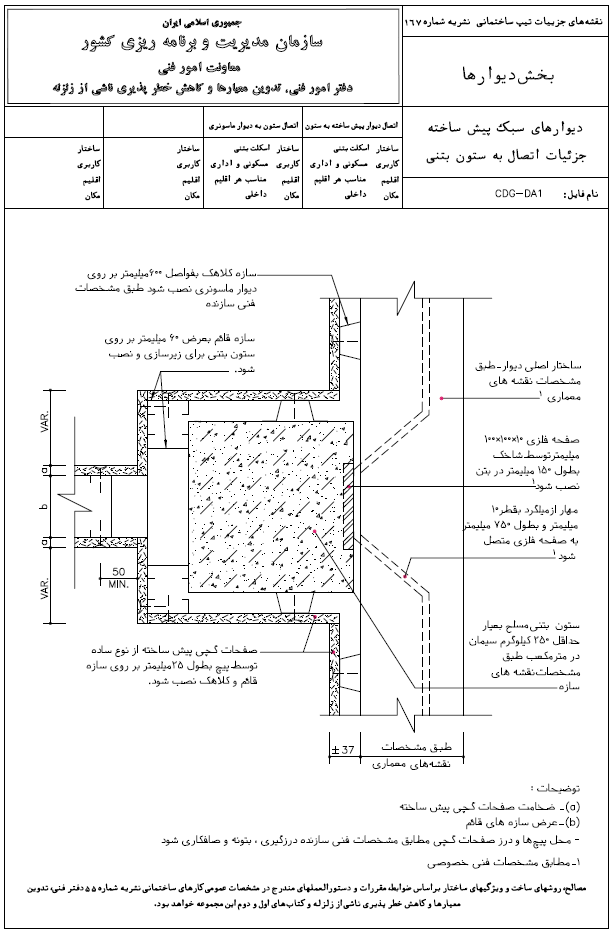

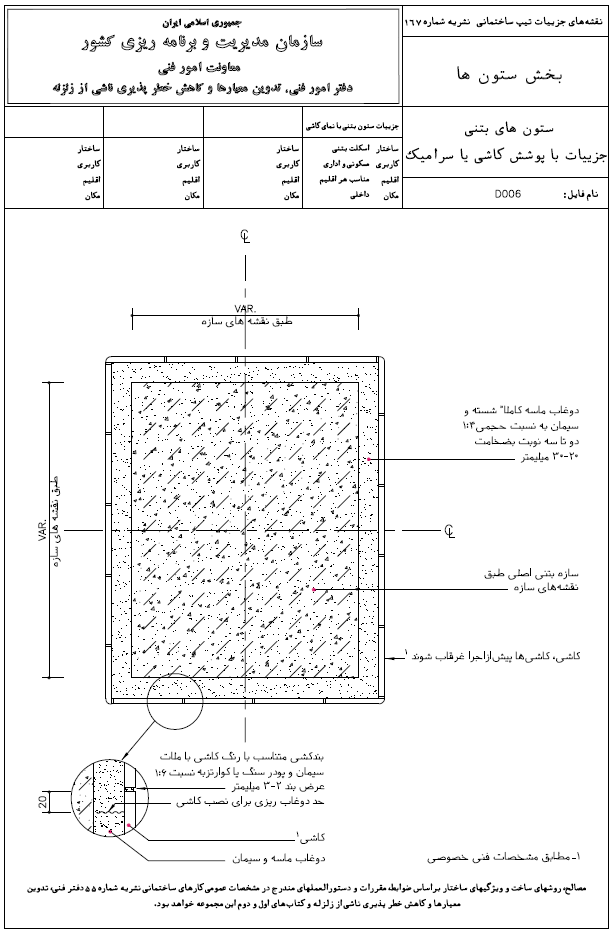

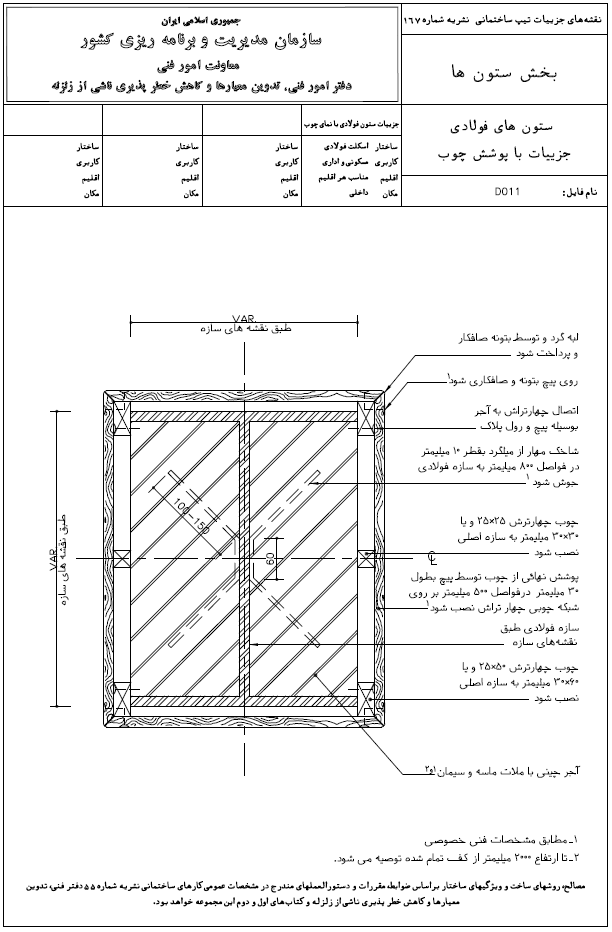

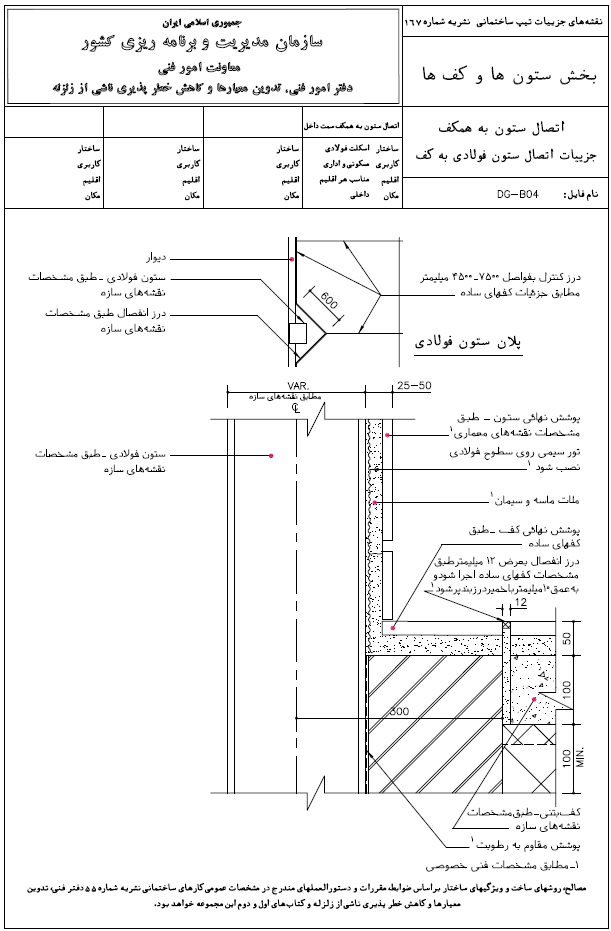

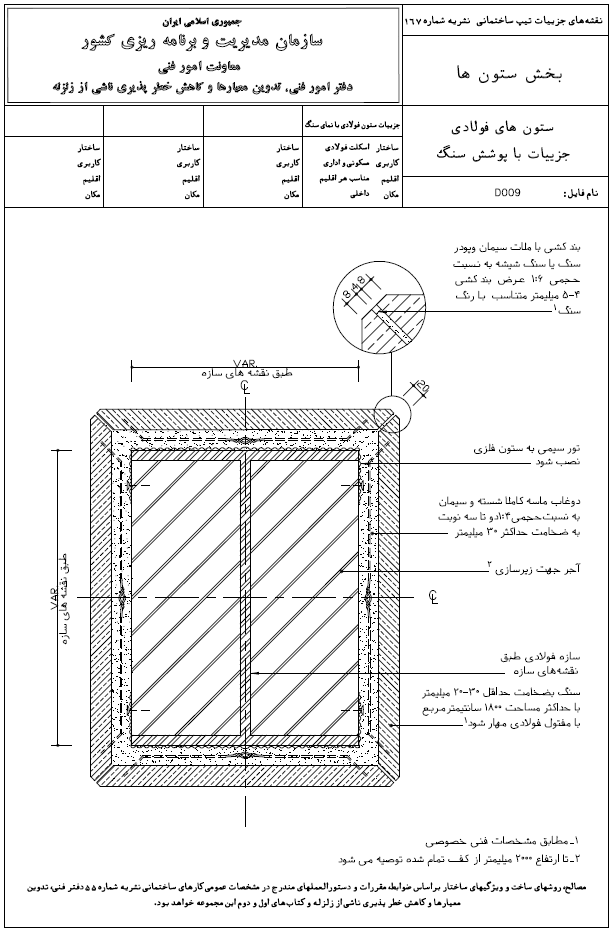

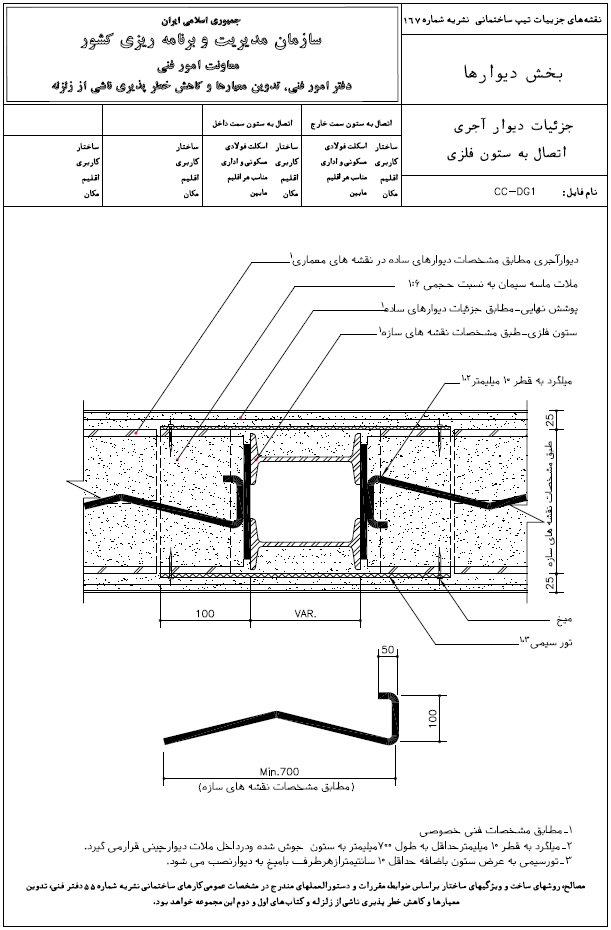

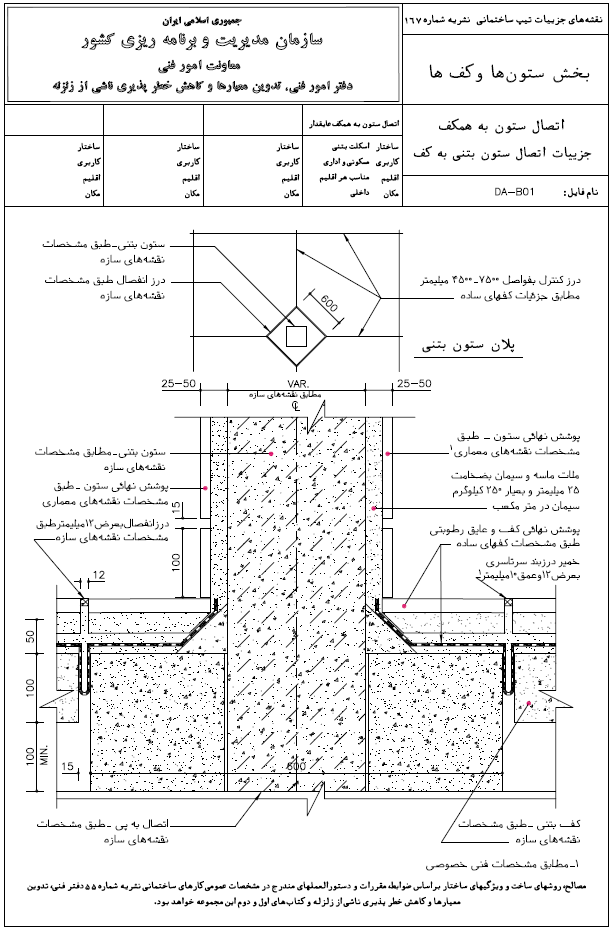

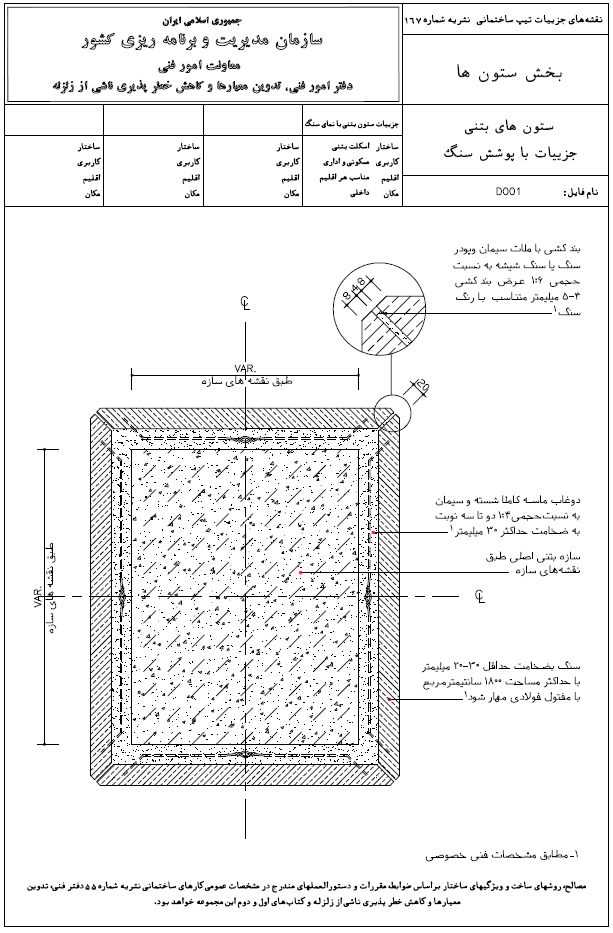

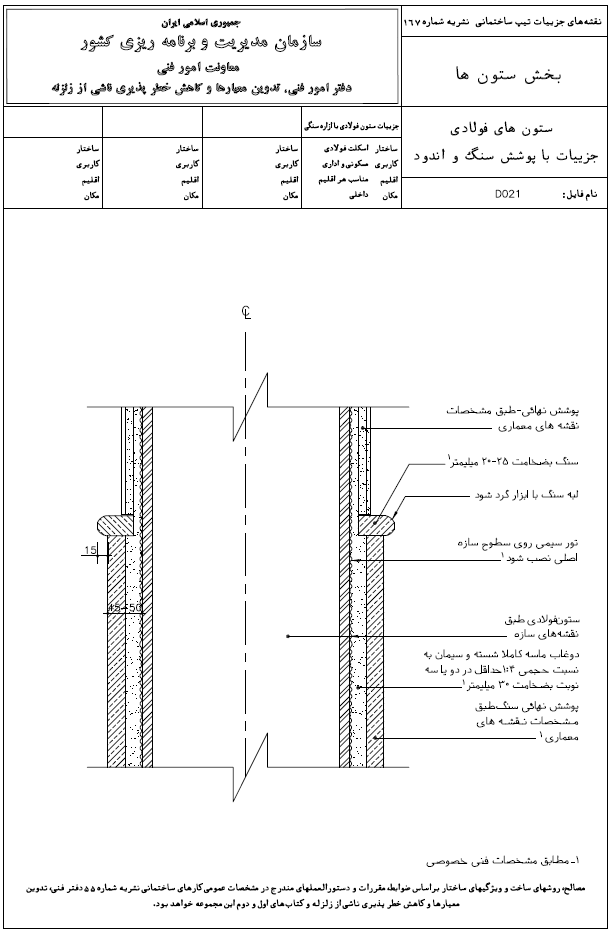

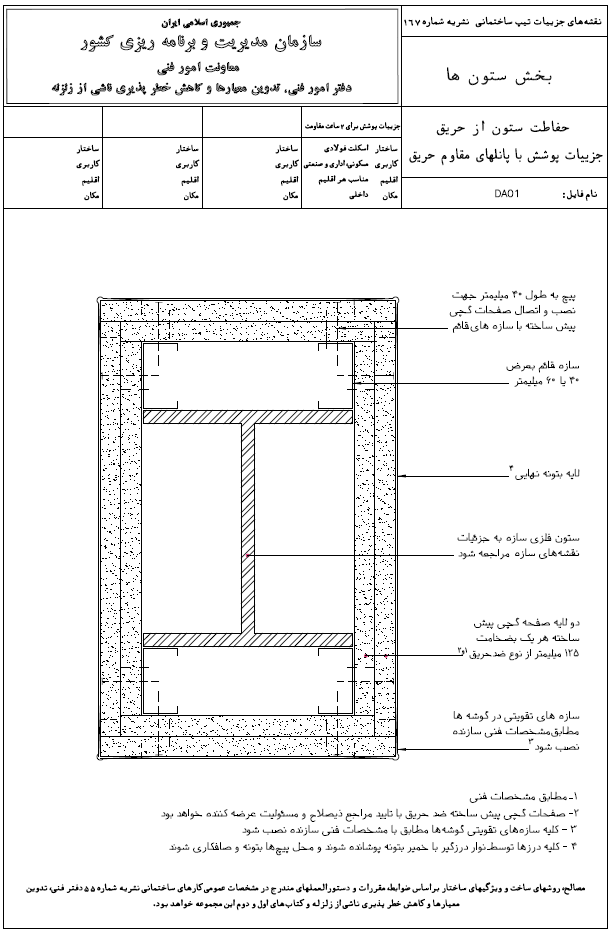

نقشه های جزئيات و اتصالات ستون ها در دو بخش ستون هاي بتنی و فولادی ارائه شده است. در هر يک نحوه اتصال به ديوار و كف به اضافه پوشش های مختلف نمای ستون ها نمايش داده شده است. در اتصال ستون به ديوار به ويژه ديوارهای با مصالح بنايی توجه به نحوه گيرداری ديوار به ستون شده است. به گونه ای كه در مواقع اضطرار و حركت های غير متعارف، ديوارها هماهنگ با اسكلت حركت نمايند. در پوشش نمای ستون ها به ويژه ستون های فولادی، به ايمنی از حريق و حفاظت اسكلت بايد توجه شود، به گونه ای كه در حد مورد نياز از مصالح مقاوم و با ضخامت های لازم استفاده گردد. پوشش با پانل های پيش ساخته نيازمند دقت و رعايت اصول فنی و اجرای آن است، اولاً پانل ها بايد از طريق شبكه نگهدارنده خود به اجزای اصل بنا متصل شود ثانياً اتصالات و درز بندی ها بايد دقيق و با بهترين كيفيت اجرا شود.
