نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 2- جزئيات و اتصالات ديوارهای بلوک بتنی

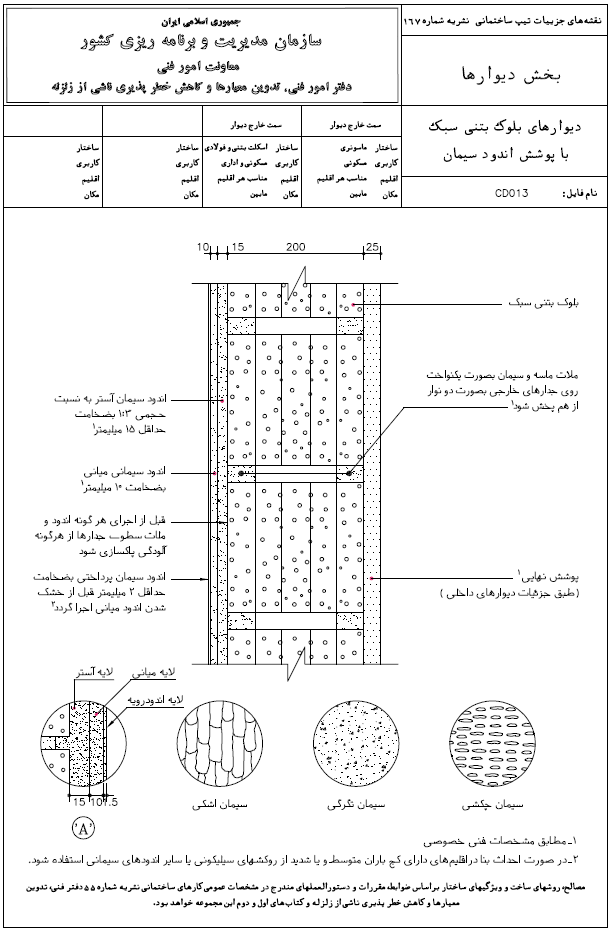

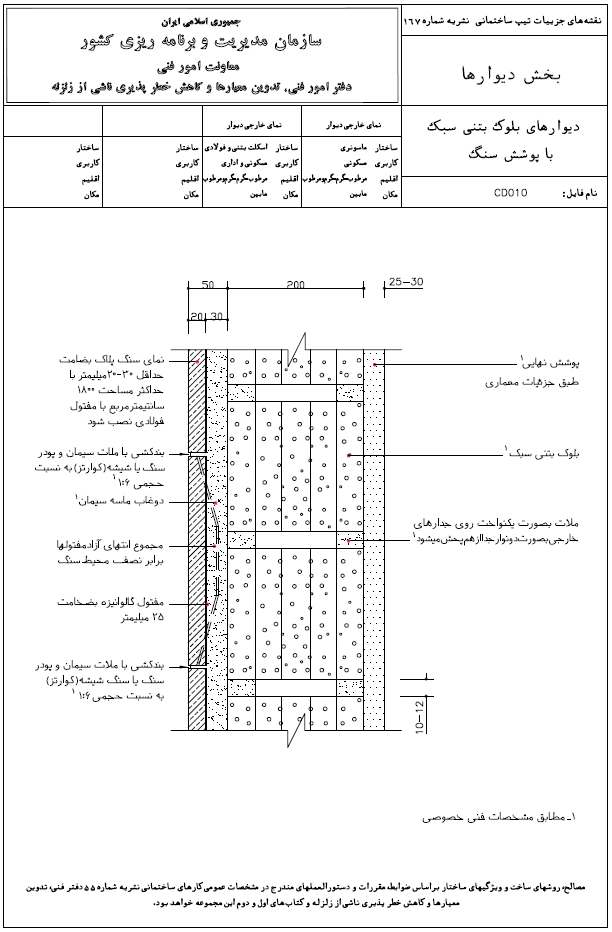

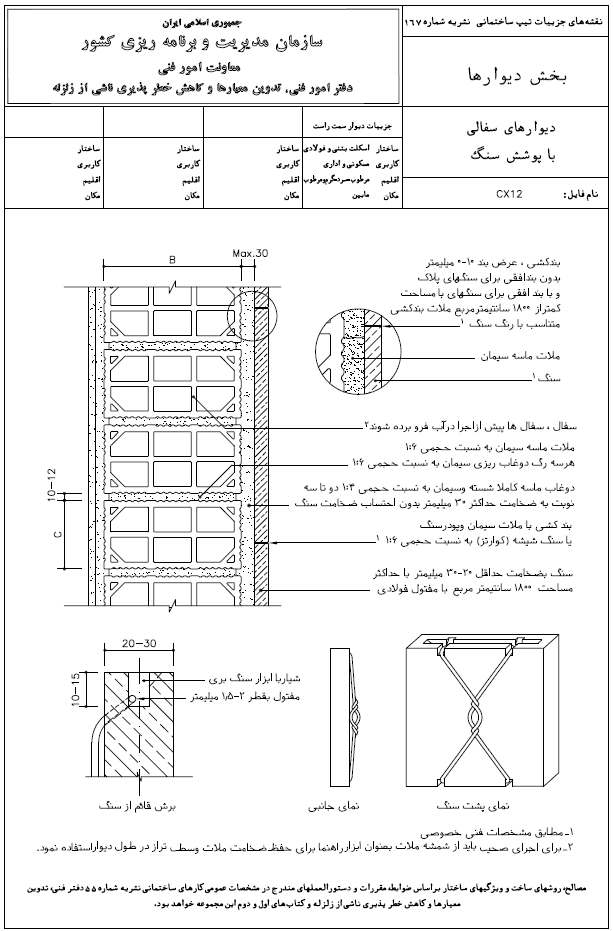

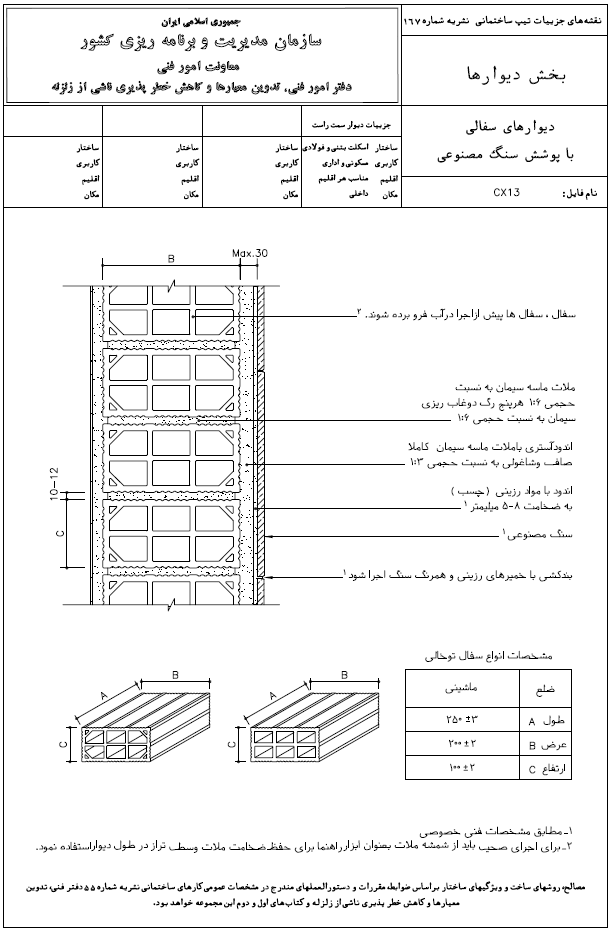

1-2 نقشه های جزئيات از مقاطع قائم ديوارهای بلوک بتنی

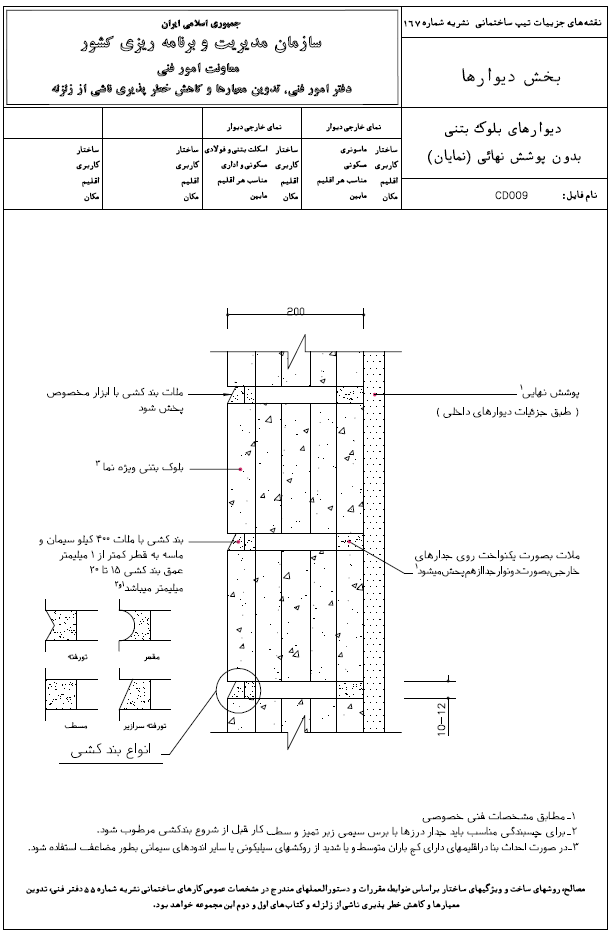

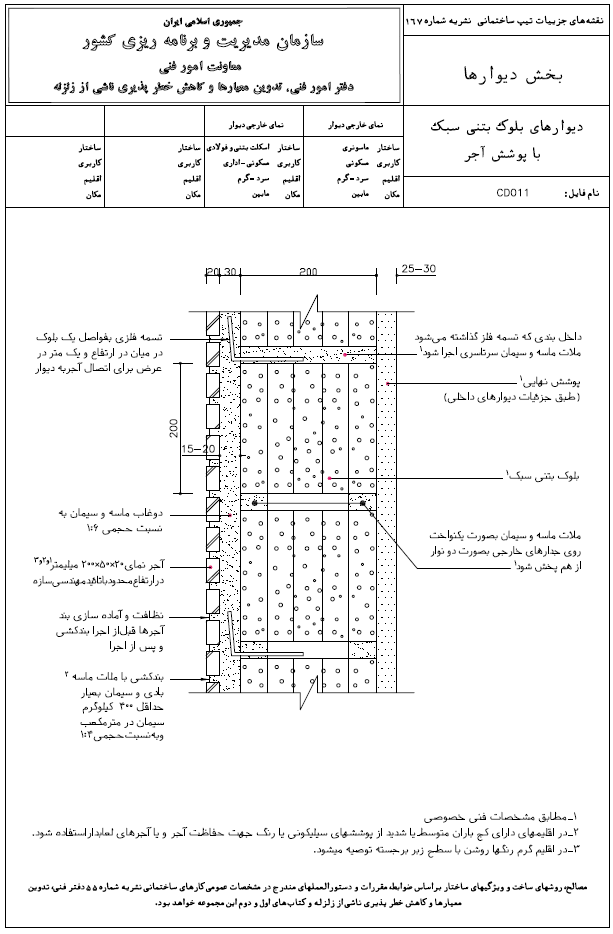

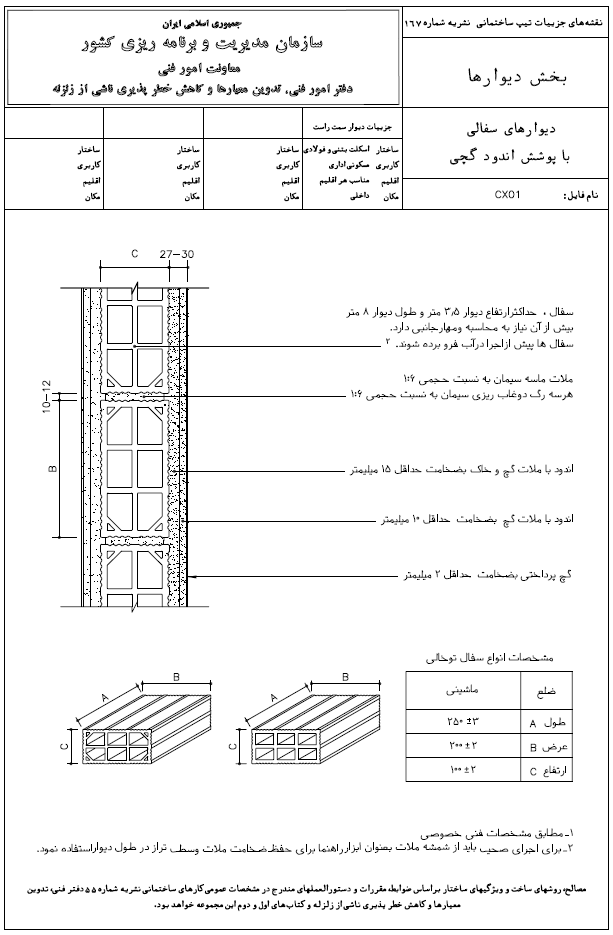

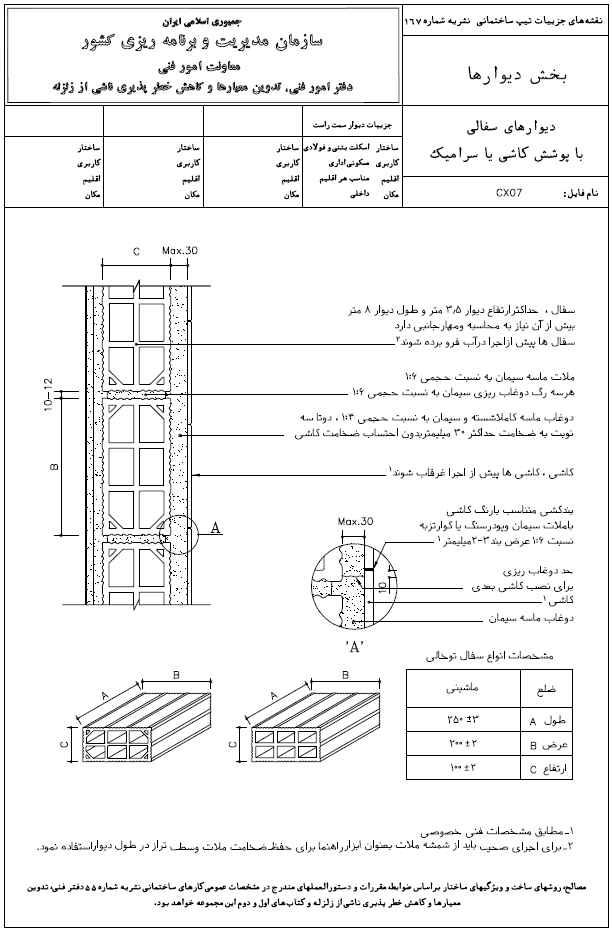

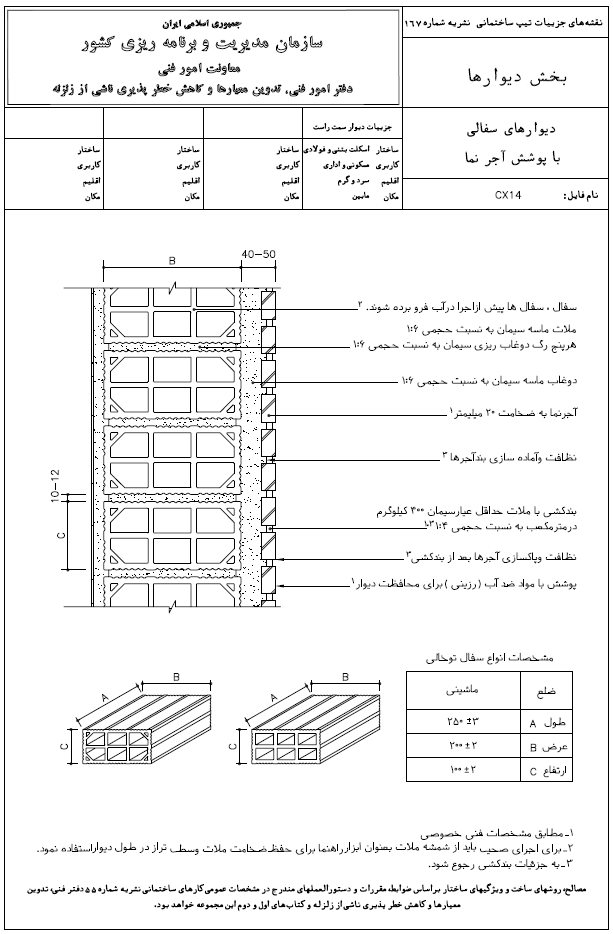

نقشه های جزئيات ديوارهای بلوک بتنی با ضخامت ثابت و بلوک چينی ساده و متداول ترسيم و ارائه شده است. در اين مجموعه از نمايش روش های بلوک چينی، نحوه قفل و بست و ملات گذاری به علت وجود مستندات كافی صرف نظر شده است. بلوی های بتن سبک بيشترين استفاده را در ساختمان های با سازه اسكلتی دارند مگر موارد خاص كه به صورت نما كار شود. بلوک چينی با سفال نيز در سازه های اسكلتی به عنوان ديوار مورد استفاده دارد كه انواع آن در نقشه ها ارائه شده است. نماسازی ها به طور نمونه انتخاب و جزئيات آنها همراه با انواع بند كشی ديوارهای بلوک بتنی نمايان و همچنين انواع بافت های سيمانی نما، ارائه شده است.

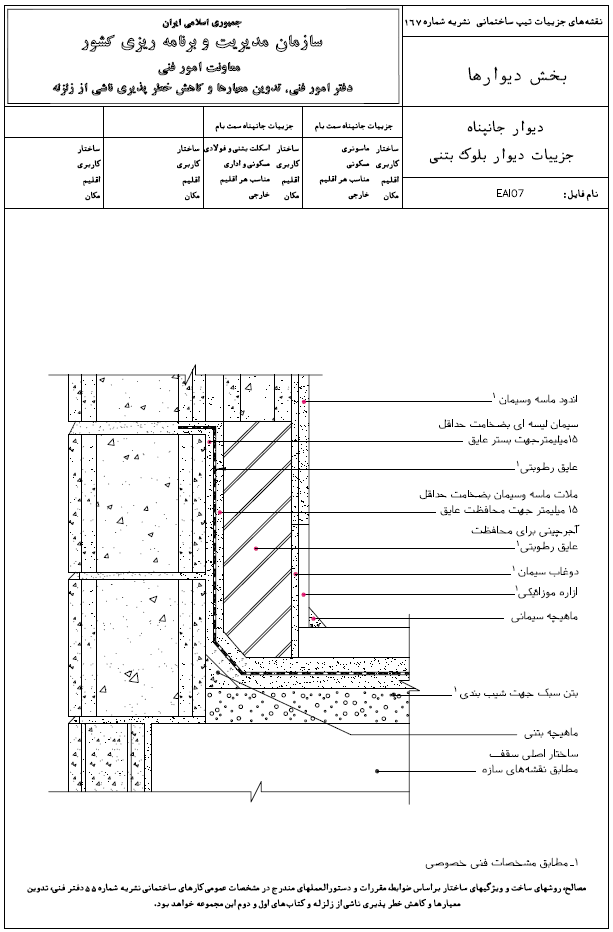

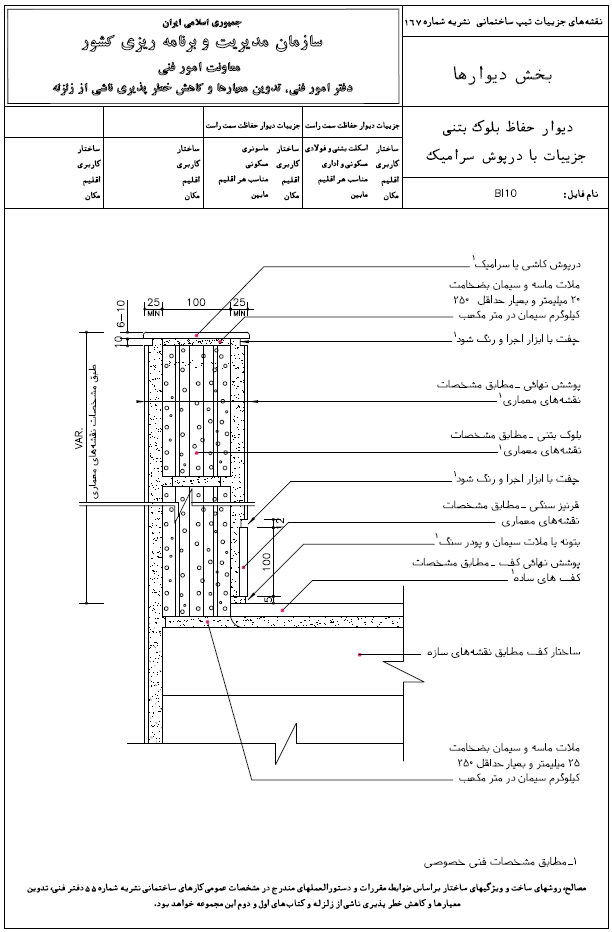

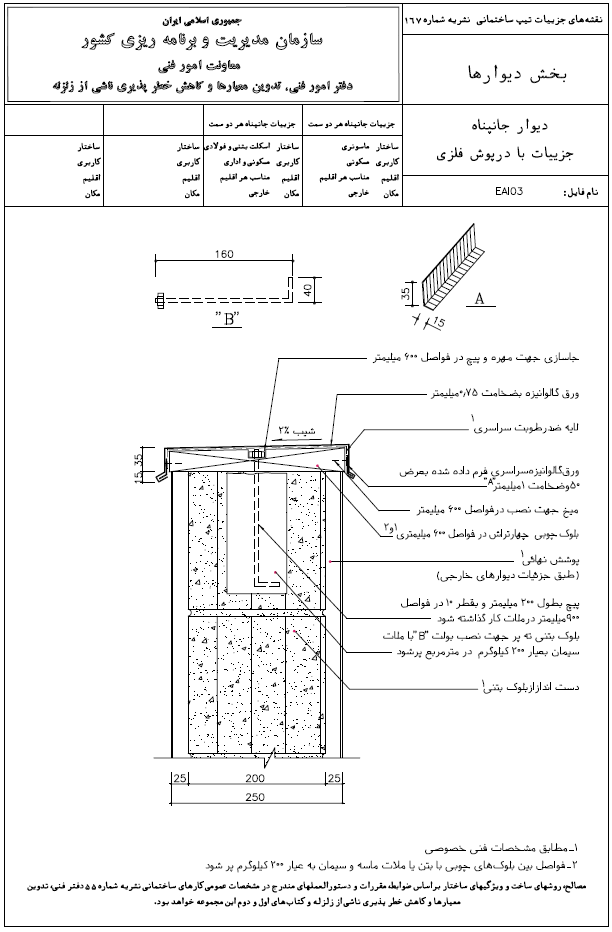

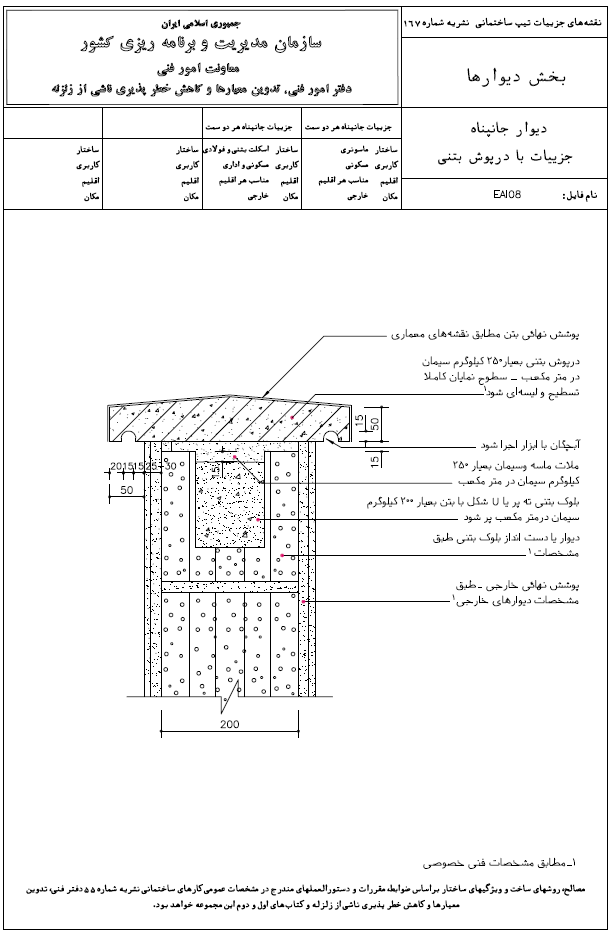

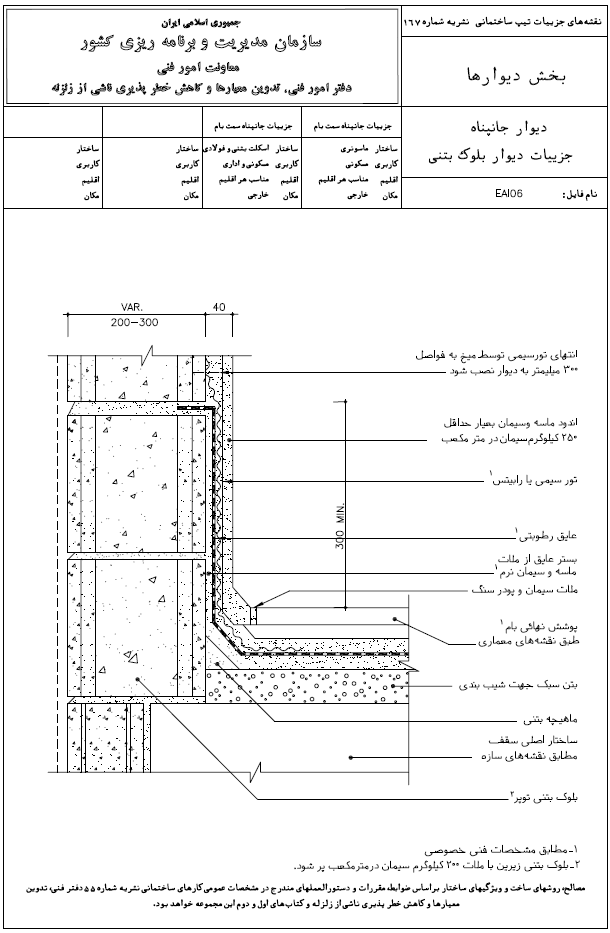

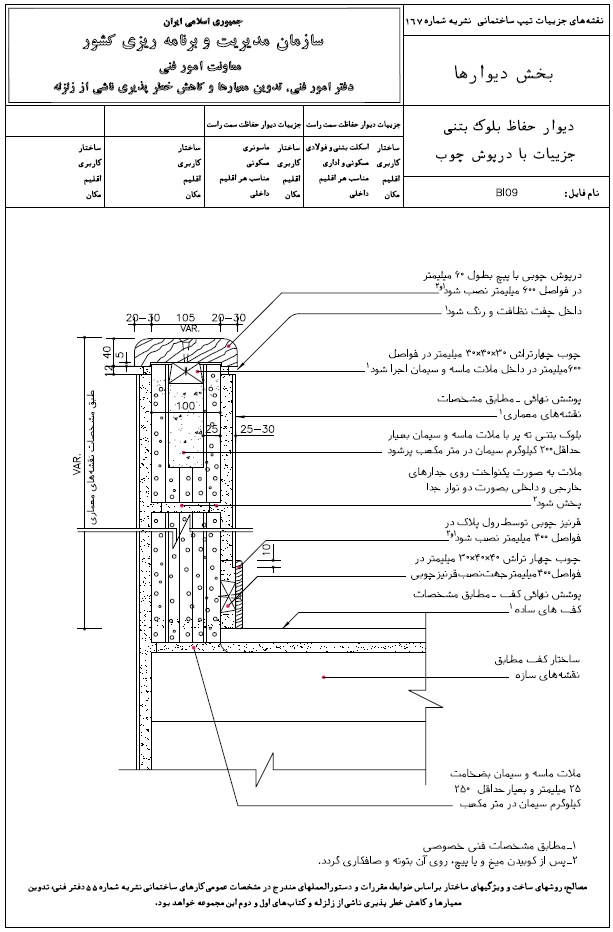

2-2 نقشه های جزئيات ديوارهای جانپناه و حفاظ
كاربرد ديوارهای جانپناه و حفاظ به منظور ايمنی در لبه بام ها، ايوان ها و اختلاف سطح می باشد. در اين بخش، نقشه های جزئيات ديوار جانپناه و حفاظ، نحوه اتصالات آن با بام، كف و سقف به صورت ساده با عايق و بدون عايق رطوبتی ارائه شده است.

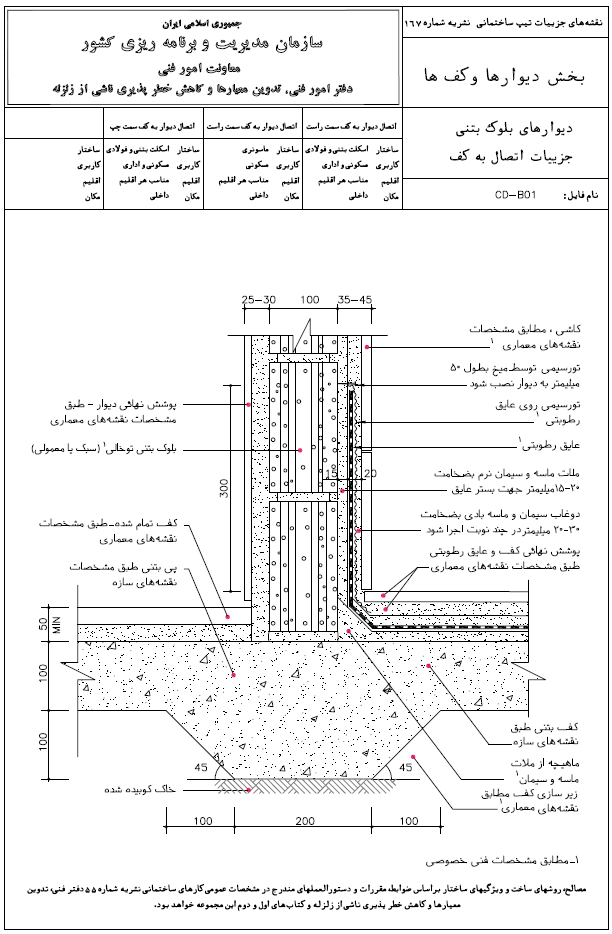

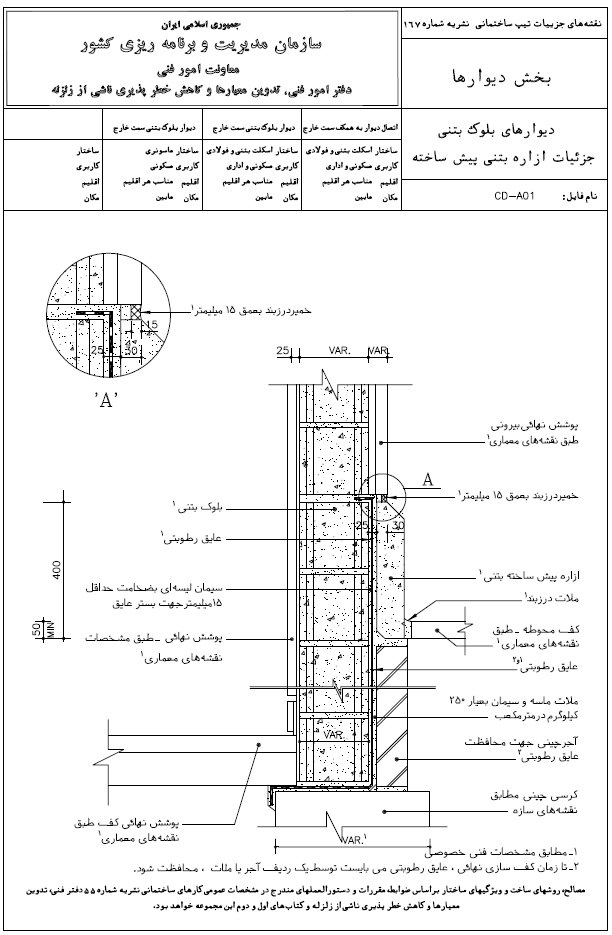

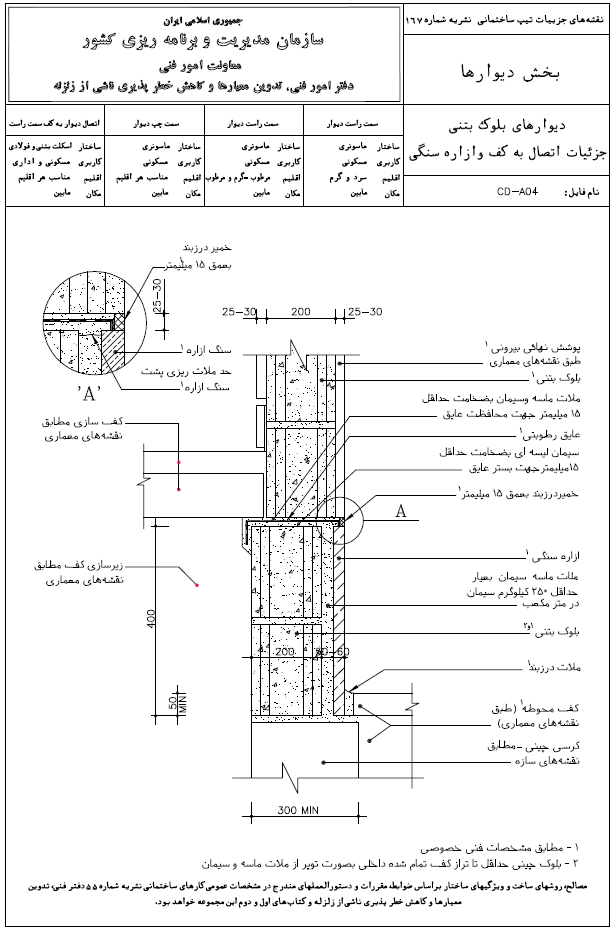

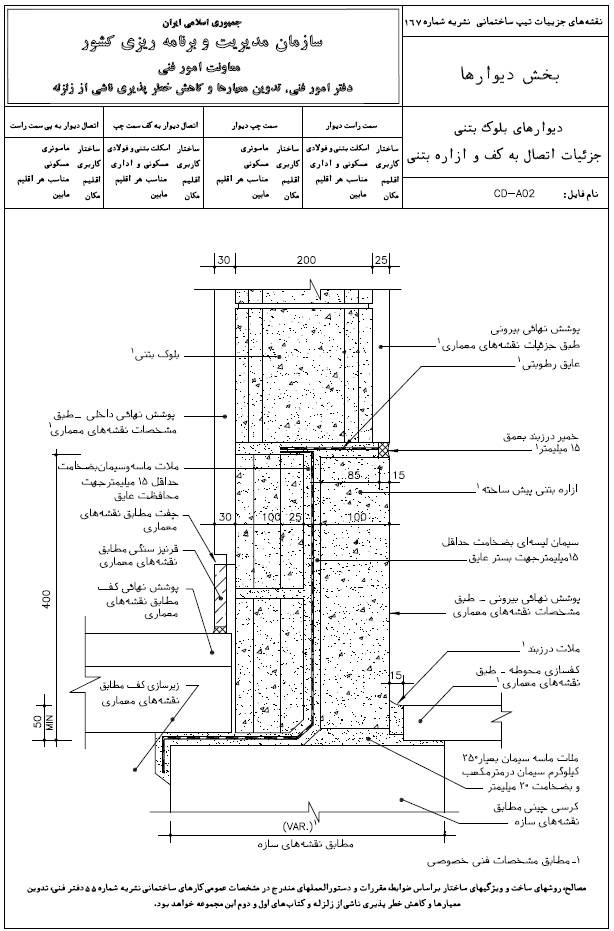

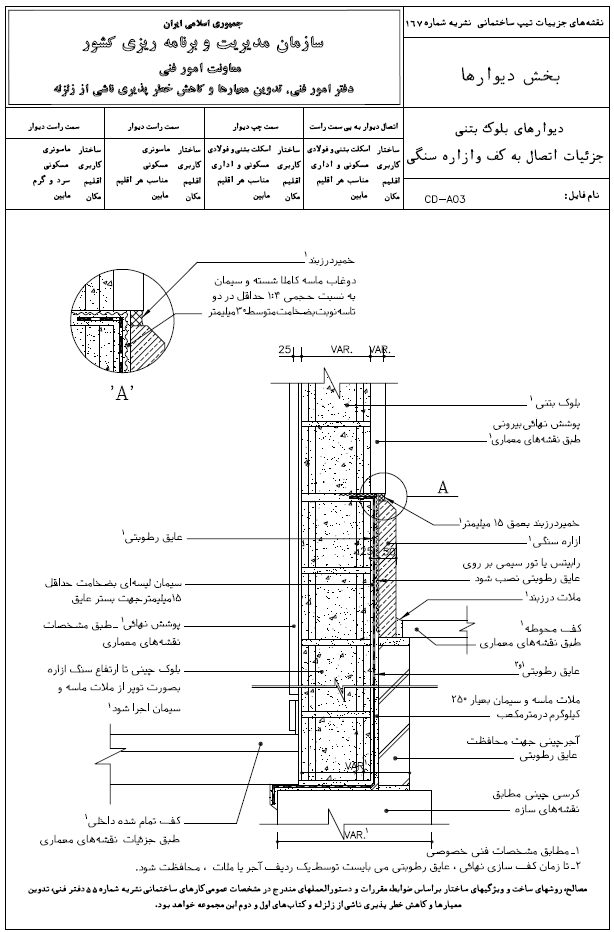

3-2 نقشه های جزئيات اتصال ديوار بلوک بتنی به كرسی چينی و كف
اتصال ديوار به كرسی چينی و كف به ويژه در ديوارهای بين فضای داخل و خارج از حساسيت زيادی برخوردار است. اختلاف سطح ها، نحوه عايق كاری رطوبت، حفاظت پای ديوار با سنگ های ازاره، از عوامل تعيين كننده اين جزئيات است. اتصال در فضاهای داخلی با عايق رطوبتی، نحوه جداسازی فضاهای تر از خشک را نمايش می‌دهد كه اغلب در سرويس های بهداشتی مطرح می شود.

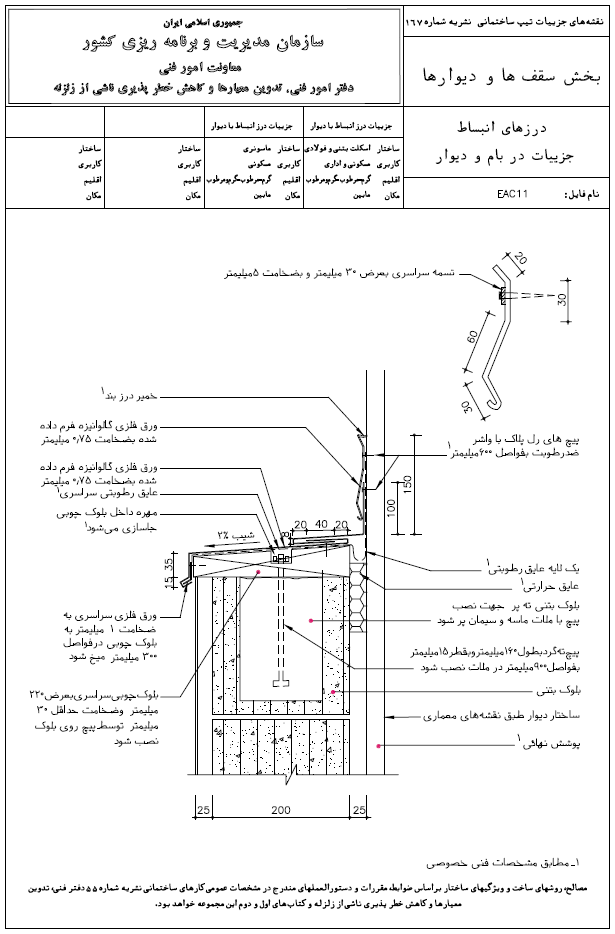

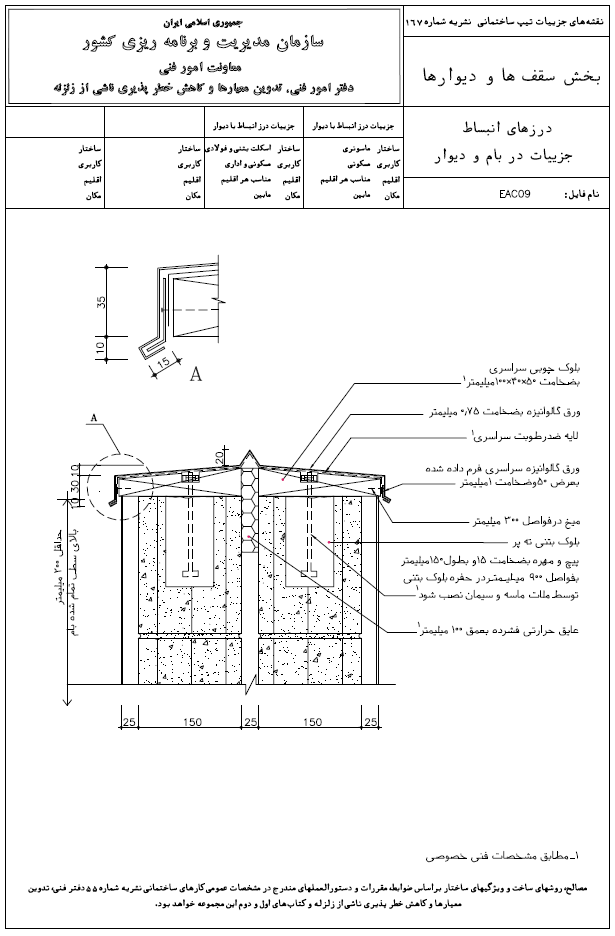

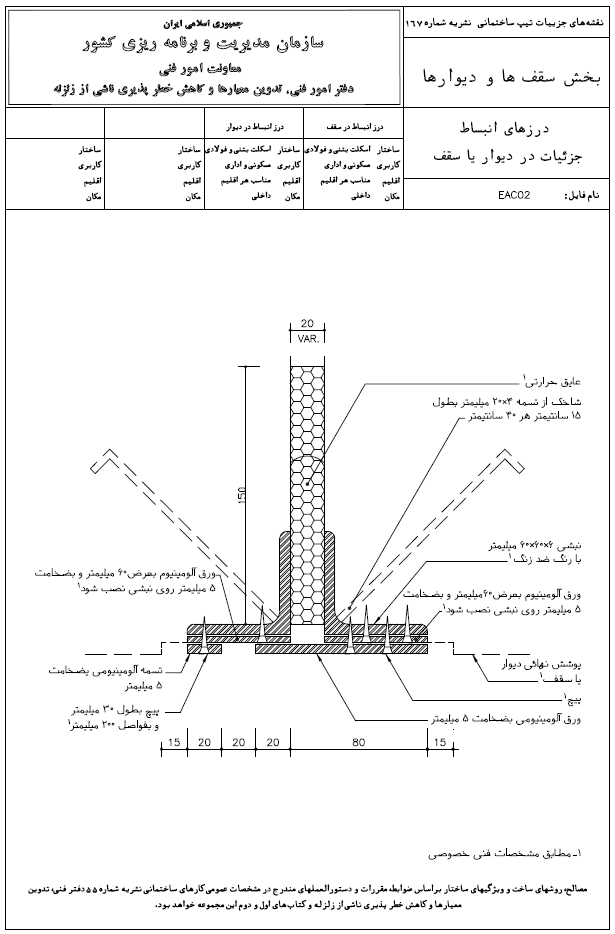

4-2 نقشه های جزئيات درزهای انبساط
درزهای انبساط از ضرورت های سازه ای بنا به ويژه بناهای اسكلتی است كه به جهت شرايط متفاوت، دو بخش بنا را از يكديگر جدا می كند. درزها ممكن است در ديوار به صورت قائم يا در كف، سقف و بام به صورت افقی باشد. در هر صورت جزئيات پوشش درزها براساس سه عامل تعيين كننده، هوابندی، آب بندی و امكان حركت و بازی درز طراحی و اجرا می شود. نقشه های پيوست شكل های مختلف درزهای افقی را با جزئيات مربوطه نمايش می دهند.

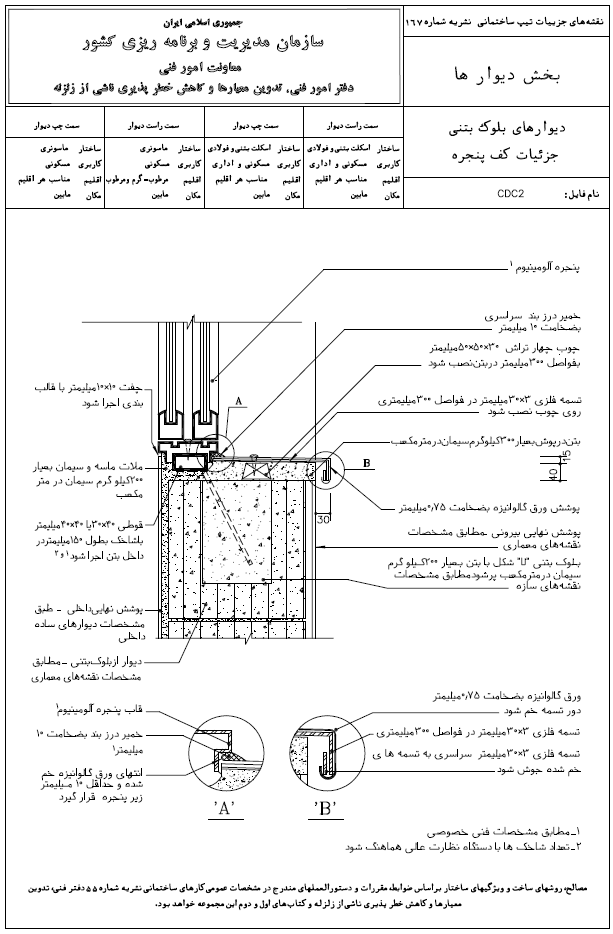

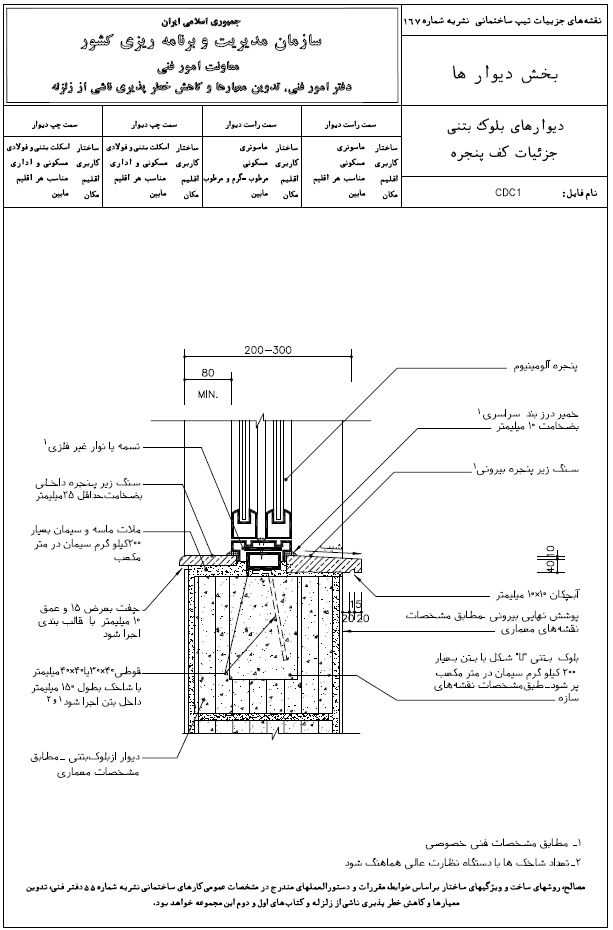

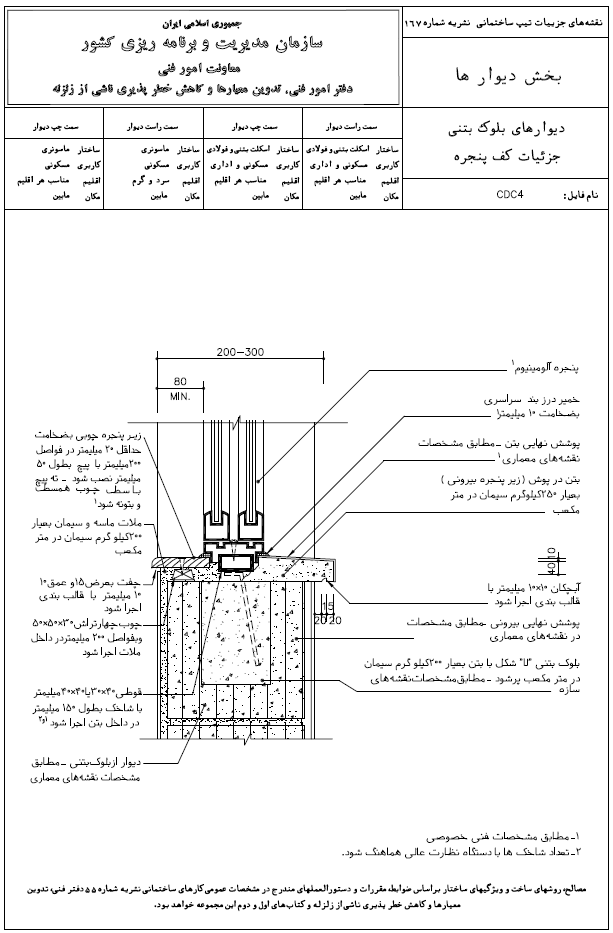

5-2 نقشه های جزئيات كف پنجره ها در ديوارهای بلوک بتنی
كف پنجره ديوارهای بلوک بتنی در بناهای اسكلتی اغلب با ضخامت ثابت حدود يك عرض بلوک است كه برای جداره خارجی بنا چيده می شود. طراحی كف پنجره بايد بر اساس موارد تعيين كننده زير طراحی شود:
- كف پنجره بايد امكان تخليه آب باران كف و سطح قائم پنجره را به خارج بدون خيس كردن نما فراهم نمايد.
- كف پنجره بايد در هر شرايط سخت اقليمی مانند كج باران و بوران و يخبندان مانع نفوذ رطوبت به داخل و بدنه ديوار شود.
- كف پنجره بايد داراي مقاومت كافی برای نظافت پنجره ها باشد.

- انعكاس نور، حرارت، صدا و زيبايی و خوانايی با نمای ساختمان در مجموع معيارهای طراحي كف پنجره می باشند.

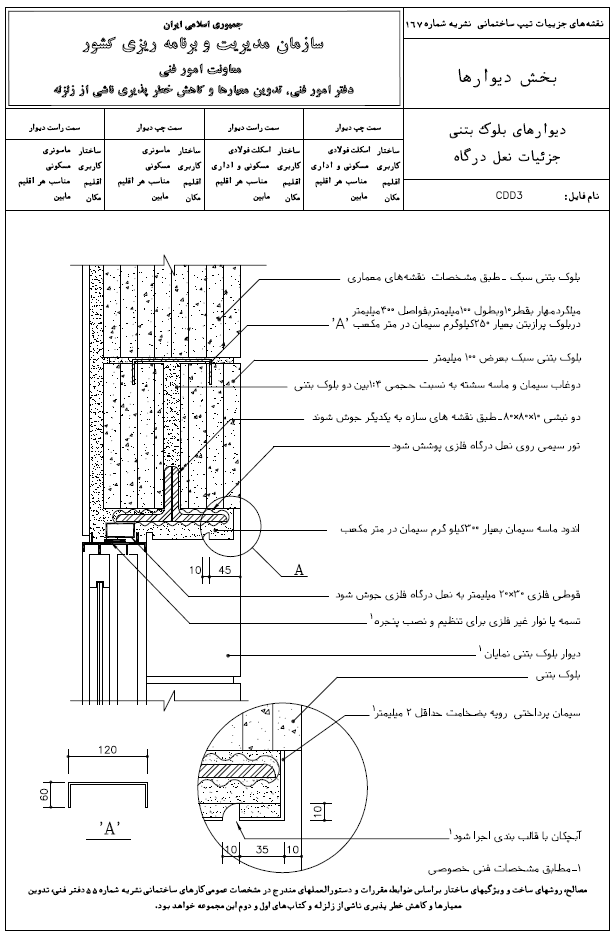

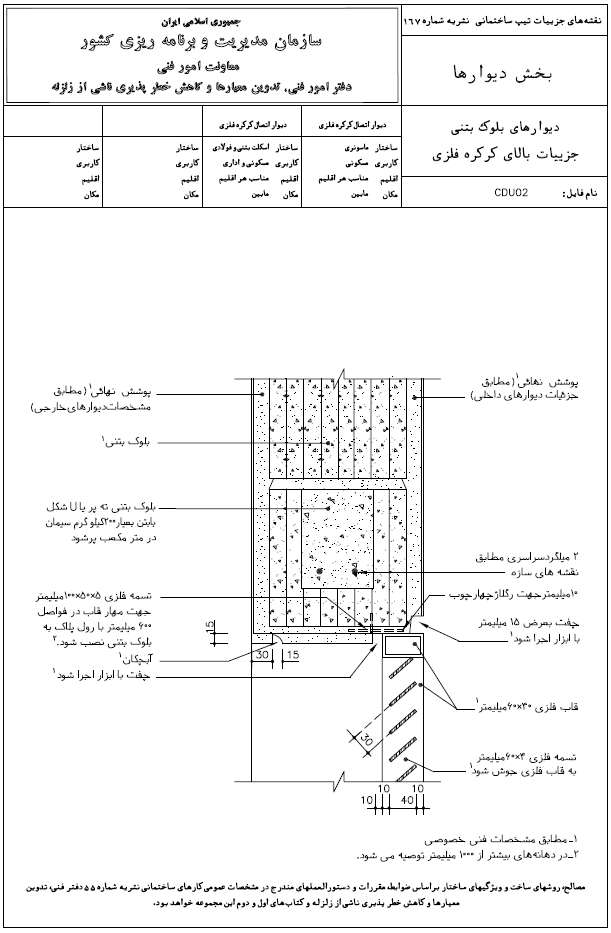

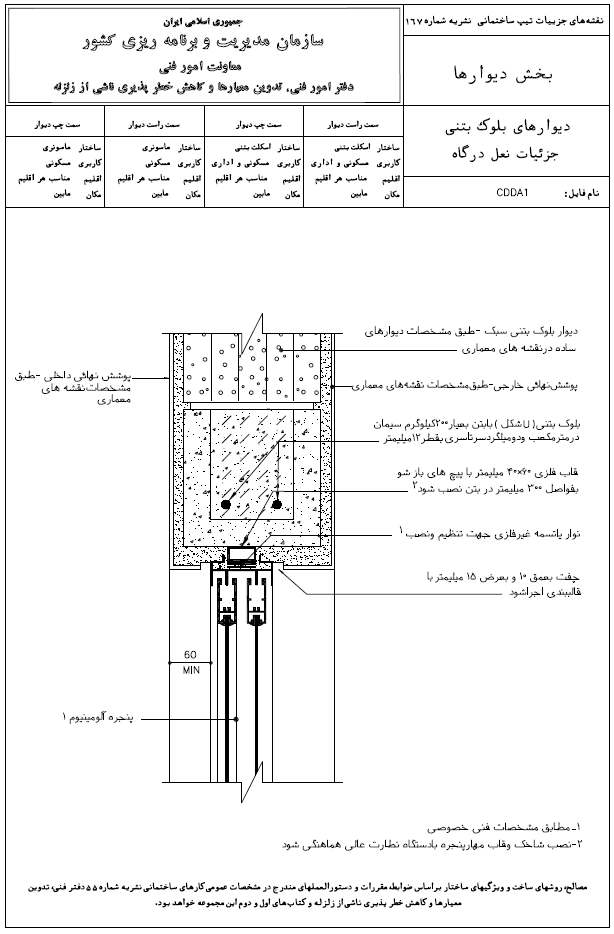

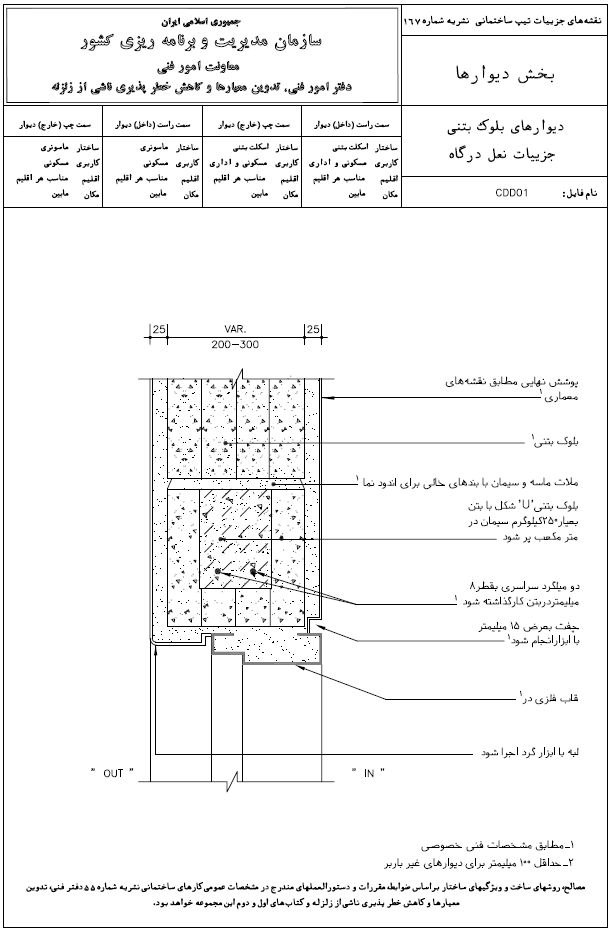

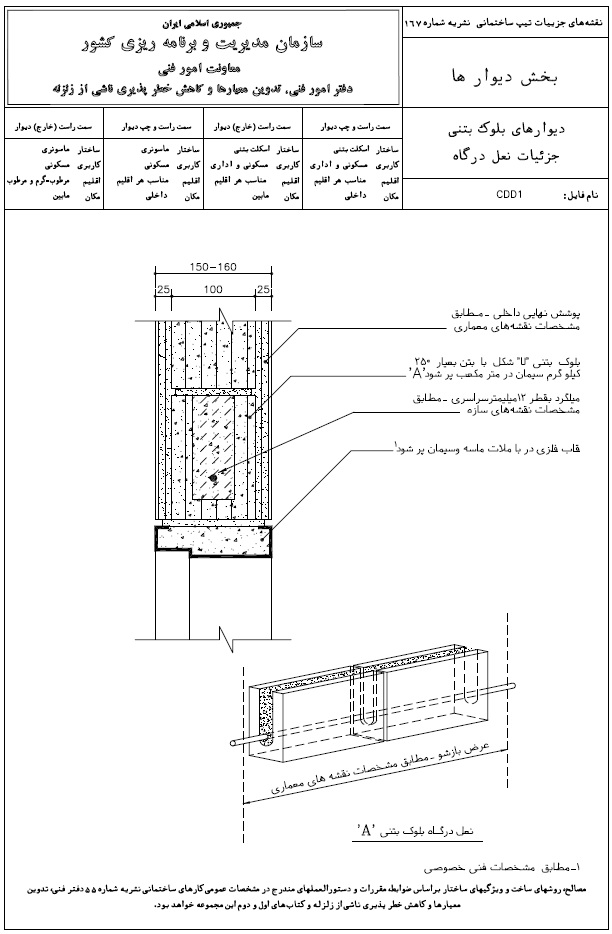

6-2 نقشه های جزئيات نعل درگاه در ديوارهای بلوک بتنی
شكل با ميلگرد و پر شده از بتن «U» نعل درگاه ها در اين بخش از پروفيل های فولادي يا از بلوک های می باشند. در طراحی جزئيات نعل درگاه بازشوهای پنجره، توجه ويژه به دفع آب روی نما كه به سمت پنجره جريان دارد بايد شود.
جزئيات بالای پنجره علاوه بر دفع آب بايد چرخش نما را به سمت داخل پنجره مد نظر داشته باشد.

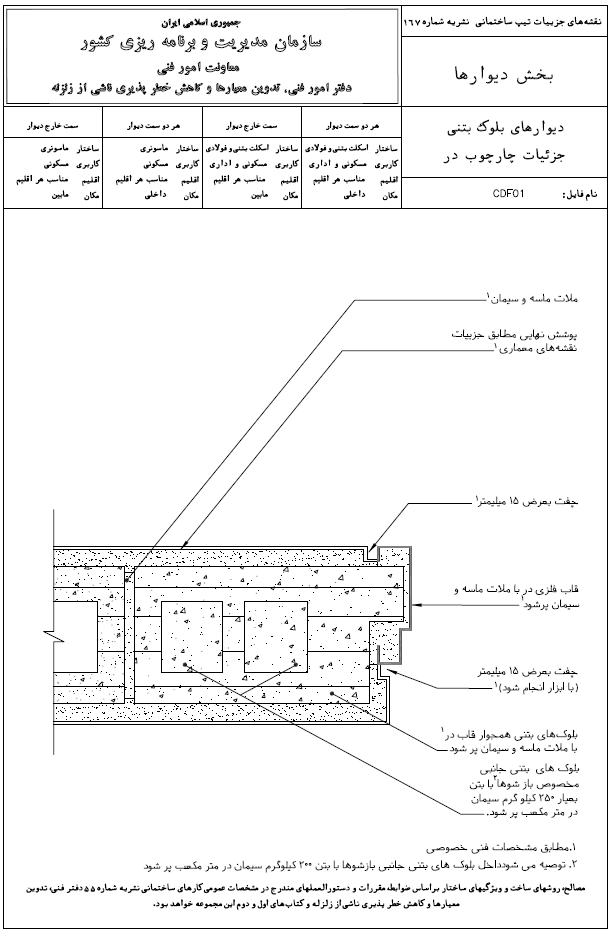

7-2 نقشه های جزئيات اتصال قاب درها در ديوارهای بلوک بتنی
در نقشه های اين بخش جزئيات جانبی درها و جزئيات قاب در زير نعل درگاه ارائه شده است. جنس چارچوب درها در مجموعه حاضر همه از ورق فولادی خم داده شده، می باشند. در اتصال قاب درها سعی شده است جزئيات نصب به ديوار، جزئيات فصل مشترک ديوار با قاب و نحوه تركيب با نماسازی ديوار مد نظر قرار گيرد. همانگونه كه در نقشه ها نمايش داده شده است، پر كردن داخل قاب در طرفين، بالا و پايين از ملات های سيماني قوياً توصيه می شود:
