نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 3- جزئيات و اتصالات ديوارهای پیش ساخته از صفحات گچی

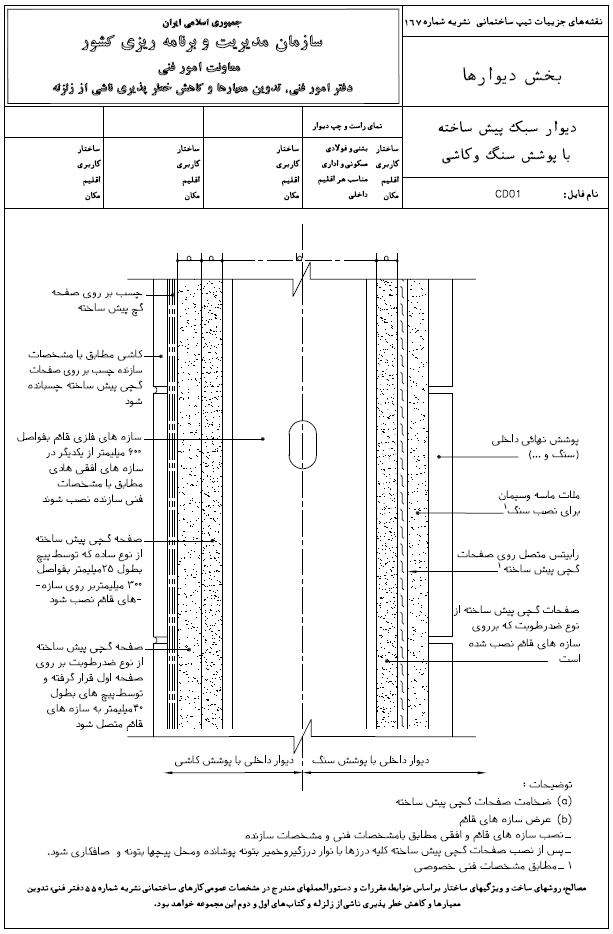

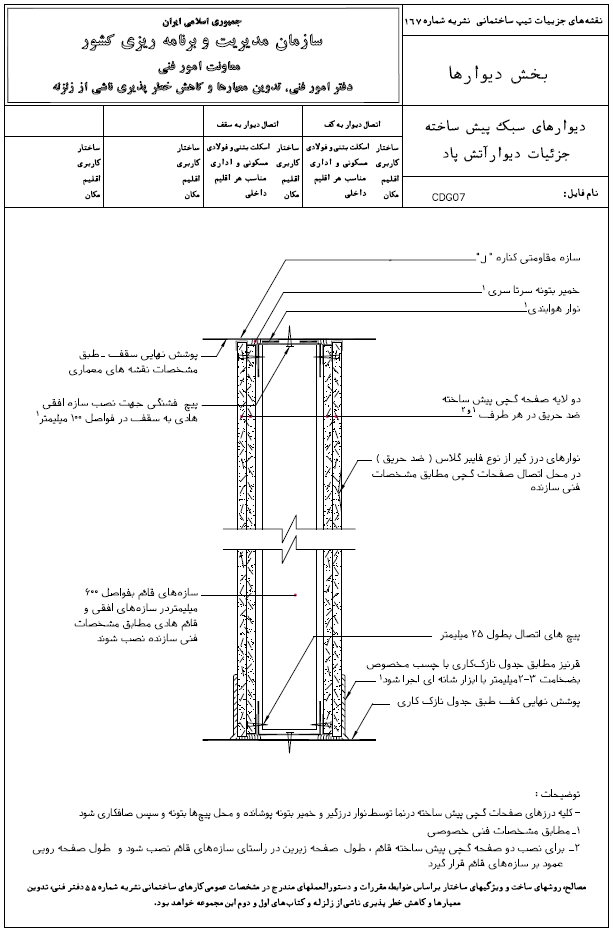

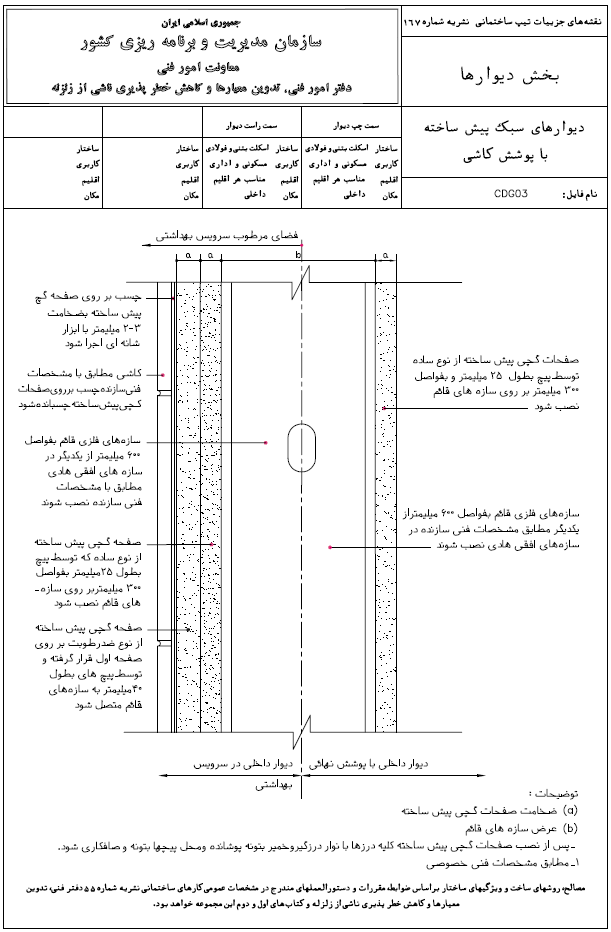

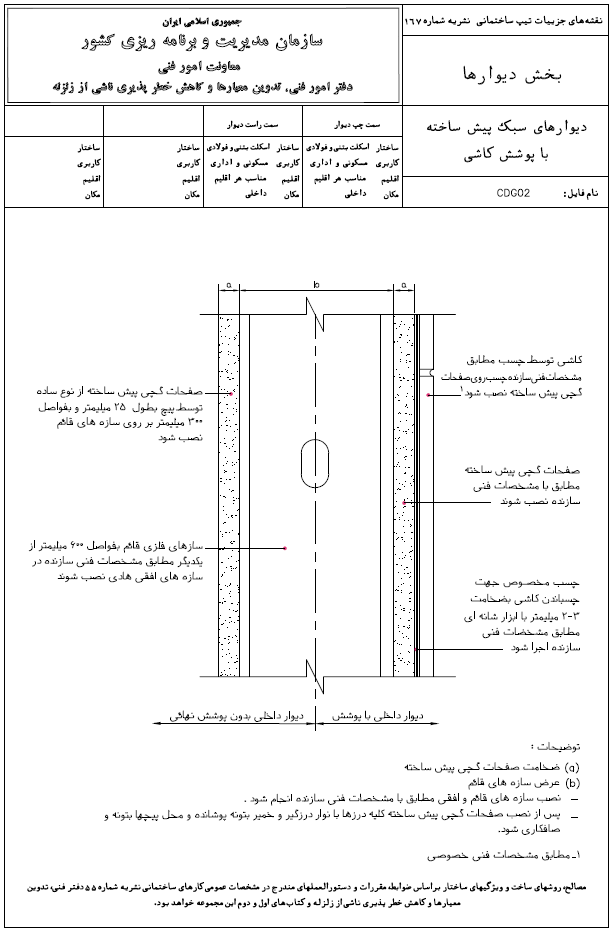

1-3 نقشه های جزئيات از مقاطع قائم ديوارهای پيش ساخته
در ساختمان های، با سازه اسكلتی به ويژه در بناهای بلند مرتبه كم كردن بار مرده از اهداف محاسبات سازه ای هر بنا است. از اين رو استفاده از پانل های سبک برای ديوارها در بناهای بلند مرتبه بسيار متداول شده است. پانل های سبک ديواری بايد دارای ويژگي های زير باشند:
- براي جلوگيری از ريزش و تخريب پانل ها در حركت هاي جانبی بنا يا در مواقع زلزله و يا ضربه های وارده طی بهره برداری از بنا، پانل ها بايد توسط شبكه سبک فلزی مهار و به سازه اصلی متصل باشد.
- پانل ها امكان نماسازی های مختلف و متداول بناها را داشته باشد.

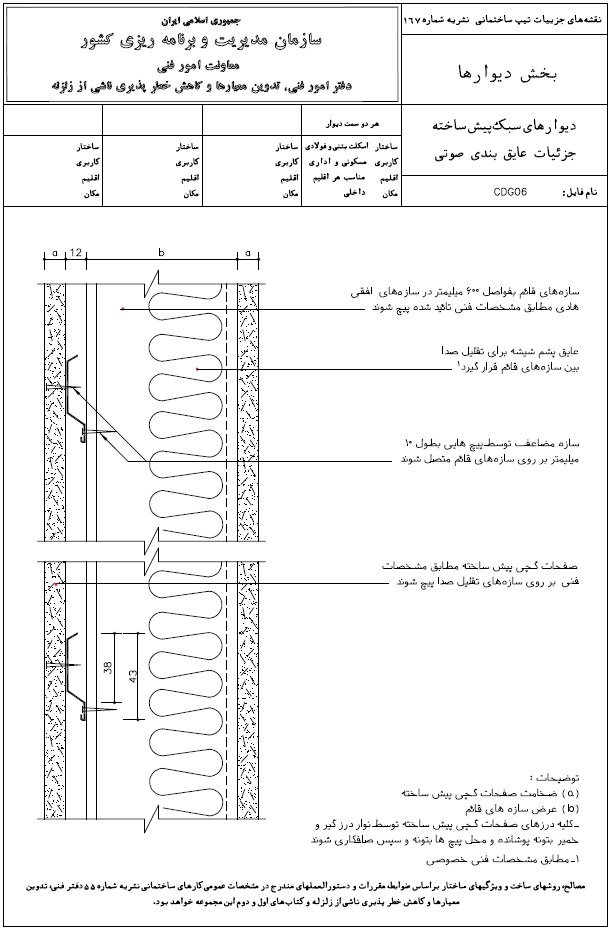

- پانل ها و اتصالات آنها از نظر صدابندی، هوابندي و انتقال ارتعاش مقاوم باشد و به صورت دو جداره قابل اجرا باشد.
- پانل ها و اتصالات آن ها از نظر حريق ايمنی لازم را داشته باشد.

- پانل ها در فضاهاي مرطوب مقاومت لازم را داشته باشد.
- نصب و اتصالات پانل ها تا حد امكان ساده، سريع و مقاوم و قابل باز كردن و جابجايی باشد.
- قابليت های مختلف را برای اجرا در قسمت های مختلف بنا مانند كنج، گوشه و نصب با زوايای مختلف را داشته باشد.
- زيبايی، ظرافت، سبكی و سهولت حمل و نقل پانل ها فراهم باشد.

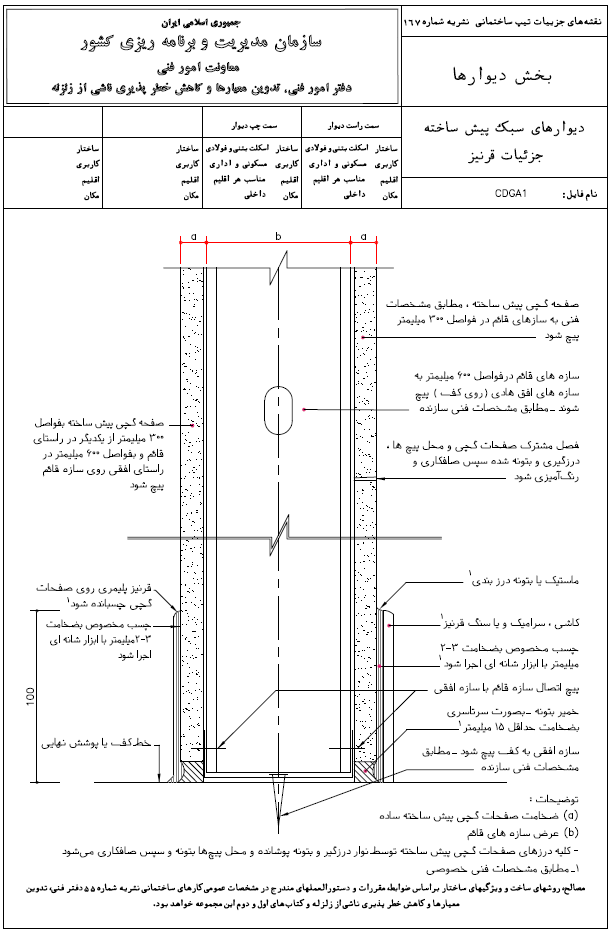

2-3 نقشه های جزئيات اتصال ديوارهاي پیش ساخته به سقف، ديوار و كف

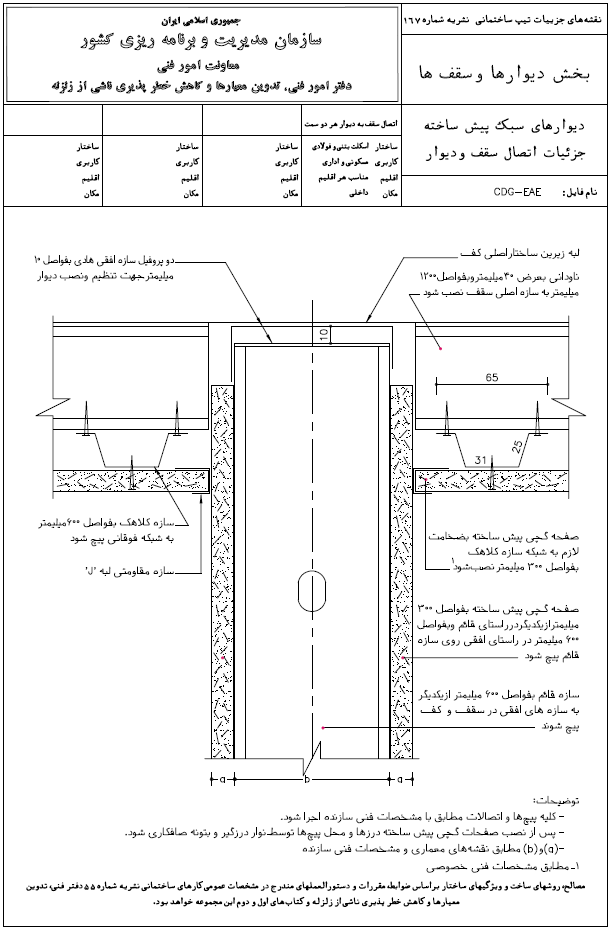

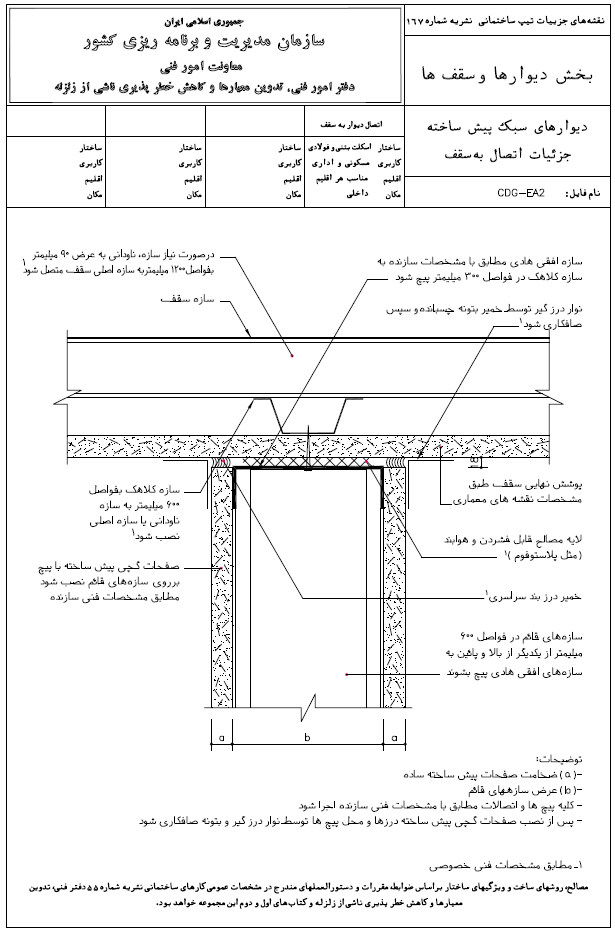

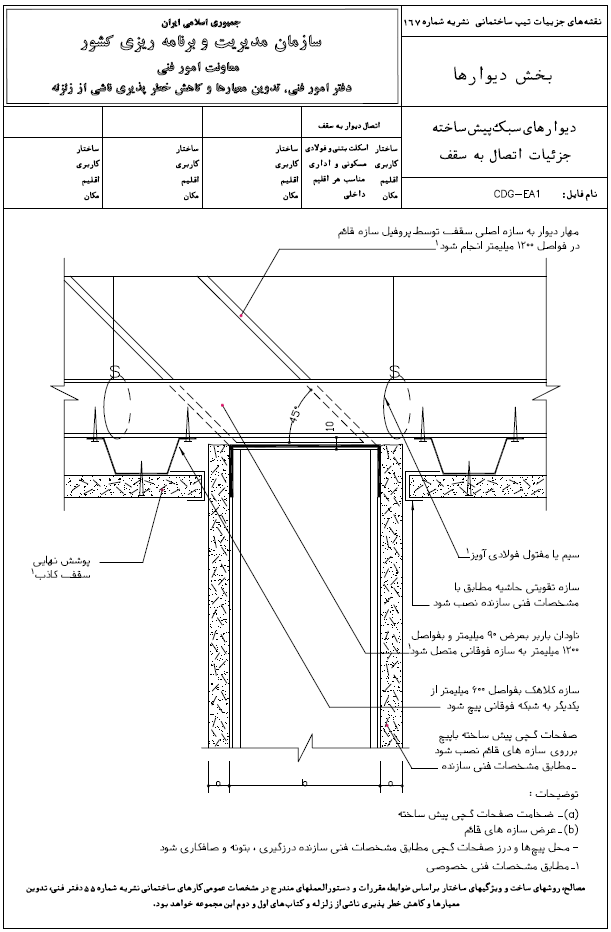

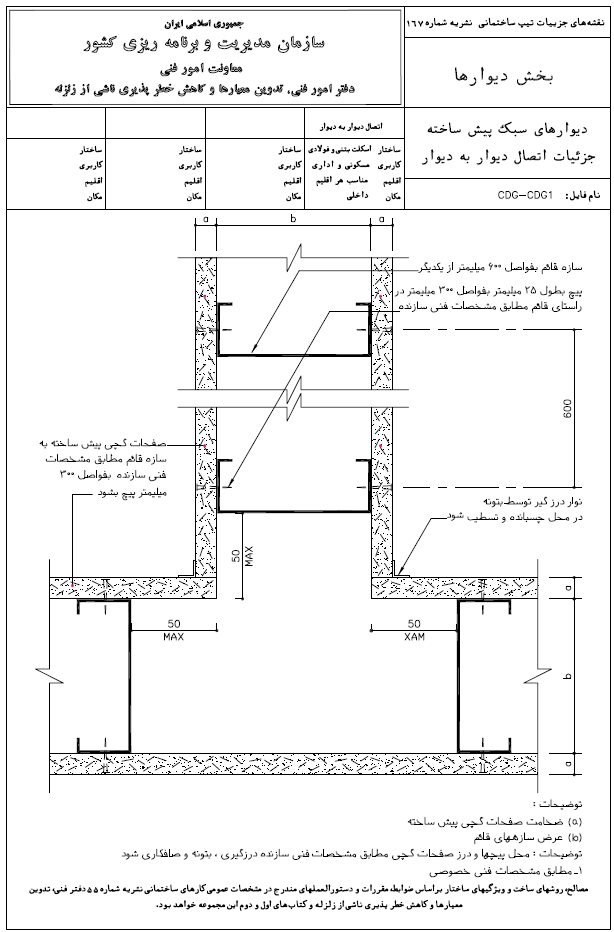

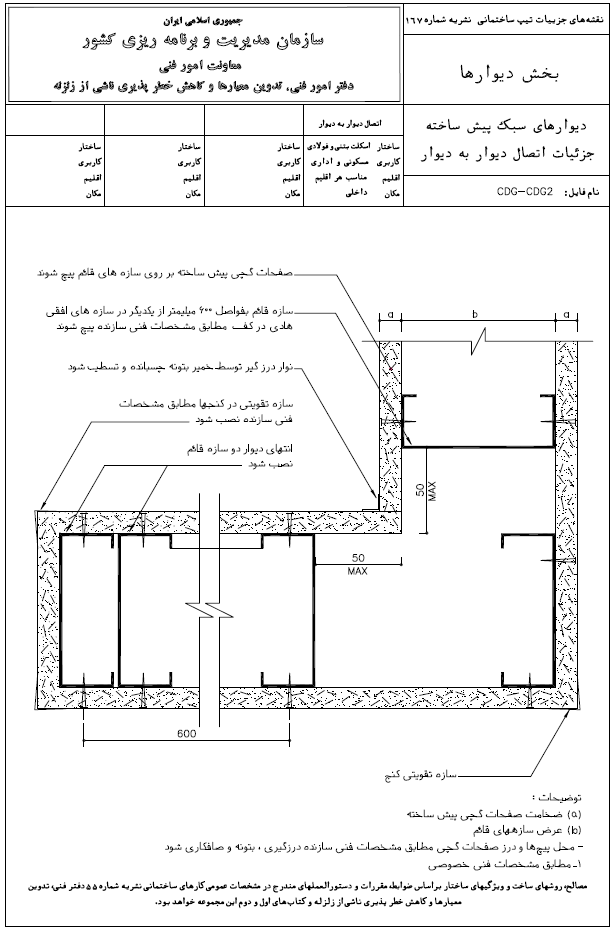

اتصال ديوارهای پيش ساخته از پانل های سبک به سقف، ديوار و كف با پروفيل فلزي افقی يا قائم شبكه نگهدارنده پانل ها انجام می گيرد و در هيچ شرايطی پانل ها بطور مستقيم به سطوح بنا مانند ديوار، كف يا سقف نصب نمی شود. اتصالات بايد كاملاً هوابندی و جهت نما مجدد درزگيری شود. اتصالات با پيچ های خودرو به صورت توكار انجام می شود كه محل آن ها نيز بايد توسط بتونه صافكاری و رنگ شود.

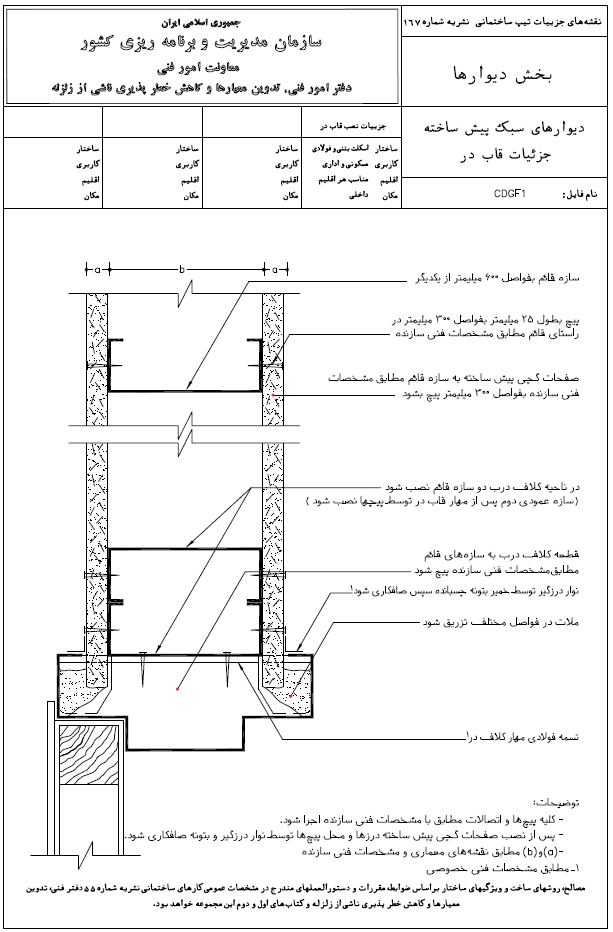

3-3 نقشه هاي جزئيات بازشوها در ديوارهای پيش ساخته

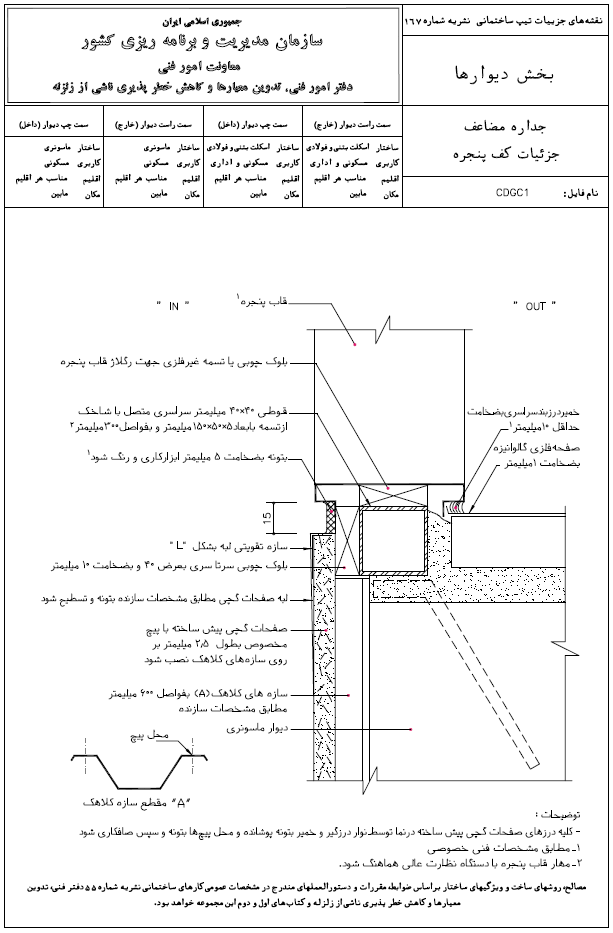

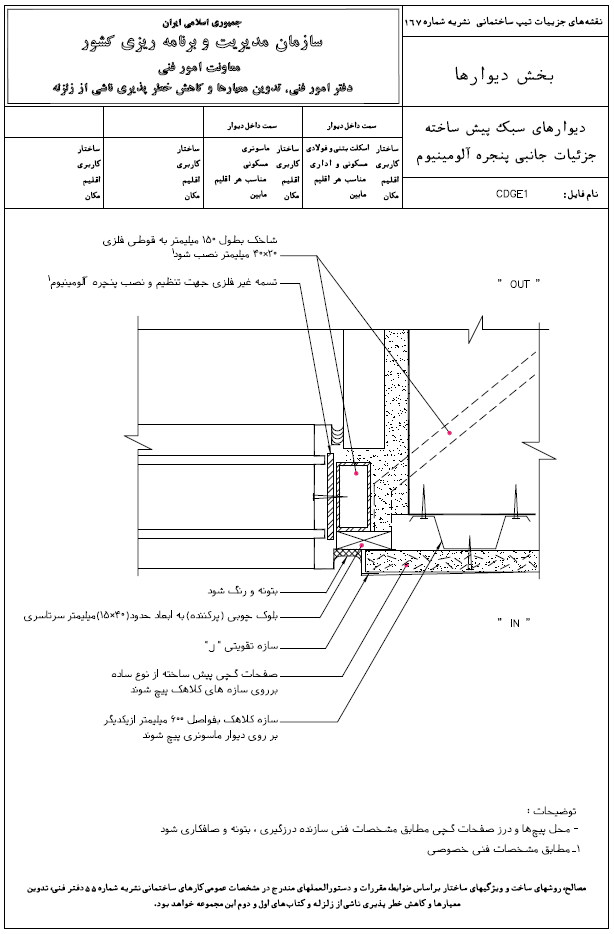

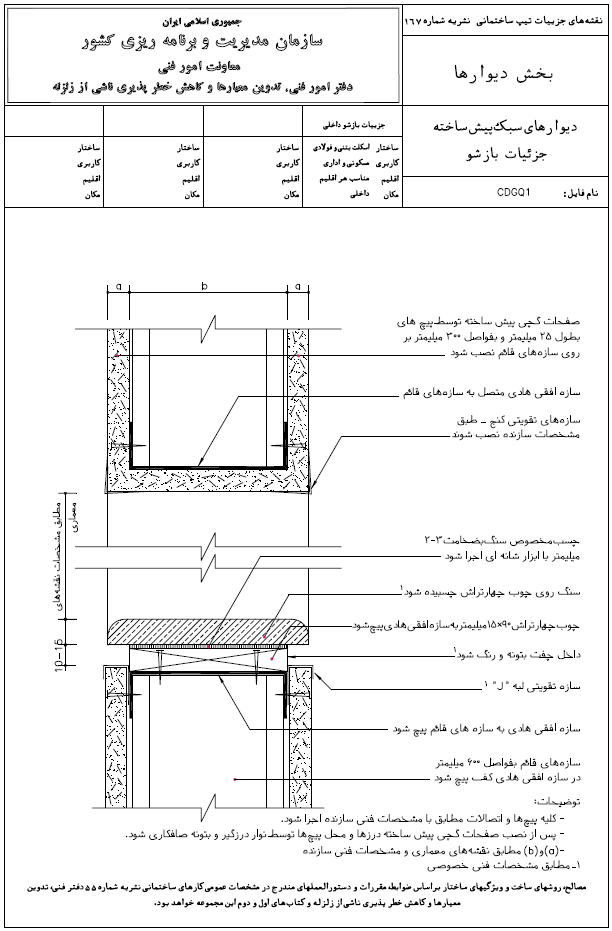

جزئيات كف پنجره در ديوارهايی كه از داخل با پانل های سبک گچی پوشش مضاعف شده اند، مطابق نقشه های پيوست بايد هوابندی و آ بب ندی شود. باز شوی ديوارهای پيش ساخته از پانل های گچی اغلب در فضاهای داخلی يا زير سرپوشيدها، مطرح می شود كه جزئيات آنها برای ديوار دو جداره از پانل های گچی سبک در نقشه های پيوست نمايش داده شده است.

4-3 نقشه های جزئيات درز انبساط در ديوارهای سبک پيش ساخته

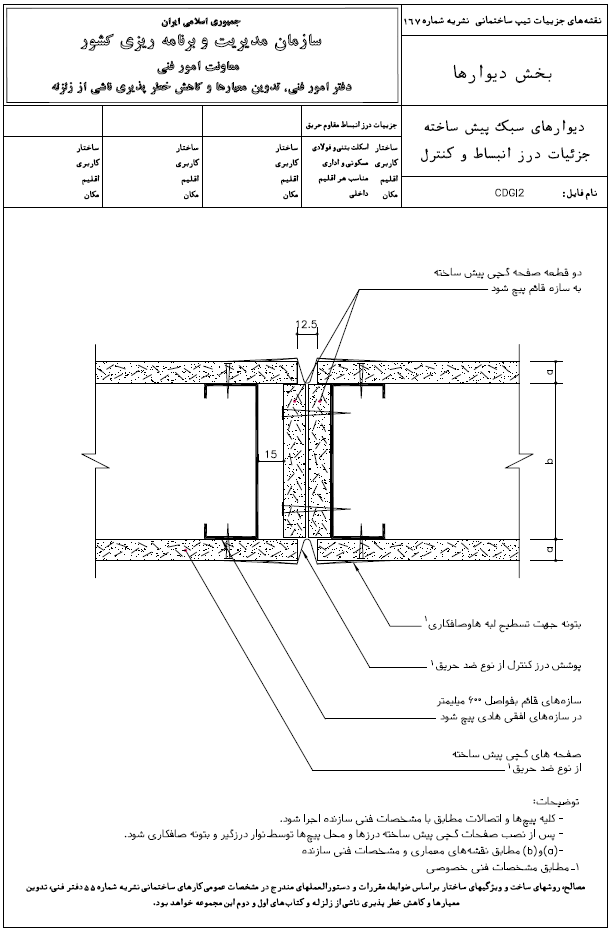

درزهای انبساط از ضرورت های سازه ای بنا به ويژه در بناهای اسكلتی است كه به جهت شرايط متفاوت، دو بخش بنا را از يكديگر جدا می كند. امتداد درزها بايد در ديوار پيش ساخته نيز رعايت شود و امكان حركت را بدون آسيب ديدن پانل فراهم نمايد.

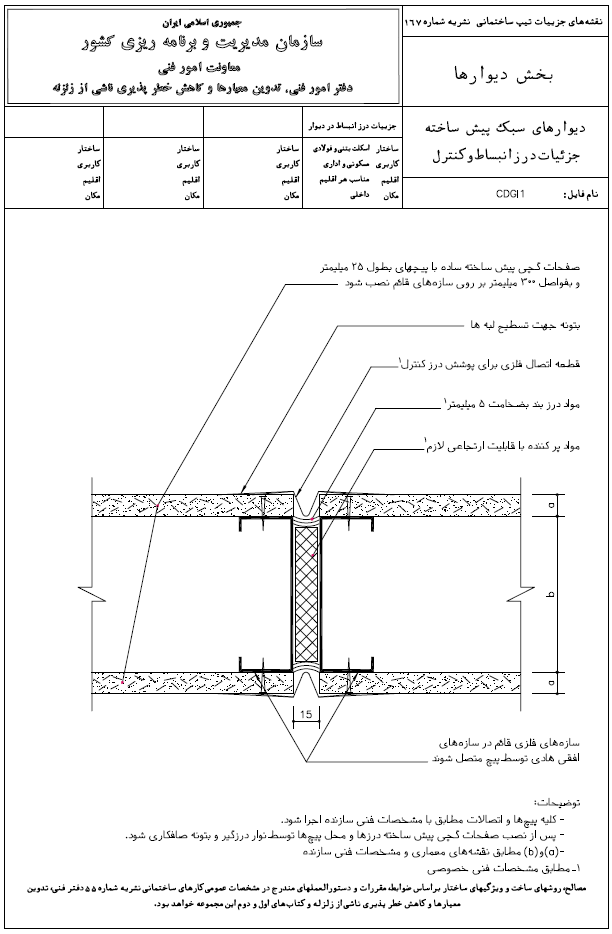

جزئيات درزها در ديوارهای سبک براساس سه عامل تعيين كننده، هوابندی، صدابندی و امكان حركت و بازی درز، طراحی و اجرا می شود. نقشه های پيوست شكل های مختلف درزها روی ديوارهای پيش ساخته را با جزئيات مربوطه نمايش می دهند.
