راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 10-4- استخراج ضرایب فشار برای حل مسایل فشار جانبی خاک

الف - کلیات

در نظریه کولمب فرضیات زیر در نظر گرفته می شود.

1- خاکریز باید دانه ای باشد، مگر آنکه سطح بالای خاکریز افقی باشد .

2- خاکریز باید کاملا اشباع و یا کاملا غیراشباع باشد، مگر آنکه سطح بالای خاکریز افقی باشد .

3- سطح روی خاکریز می تواند شیب ثابت داشته باشد ولی نباید سطح شکسته داشته باشد .

4- سربار باید یکنواخت باشد و در تمام سطح گوه خاکریز گسترده باشد .

فشار جانبی صحیح خـاک مـی تواند از معادلـه عمـومی گـوه بـه دسـت بیایـد و معادلـه عمـومی گـوه هـیچ کـدام از محدودیت های بالا را ندارد .

ب - فشار جانبی فعال خاک

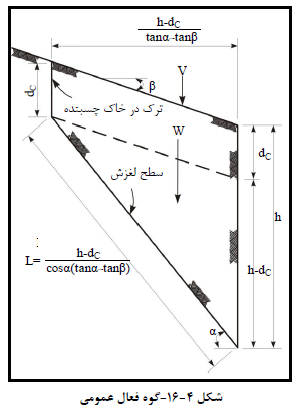

یک گوه فعال عمومی در شکل (4-16) آمده است.

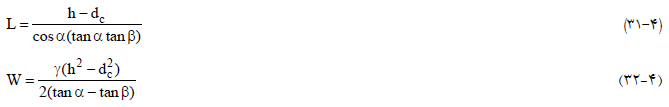

W: وزن خاك گوه

V: هر بار سطحی به غیر از سربار یکنواخت

در استخراج معادلات فرض می گردد که برش روی صفحه عمود بر گوه صفر می باشد.

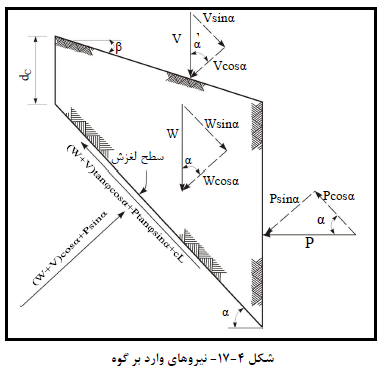

در شکل (4-17) نیروهای وارد بر گوه نشان داده شده است. نیروهای وارد به مولفـه هـای مـوازی و عمـود بـر صـفحه لغزش تجزیه شده است .

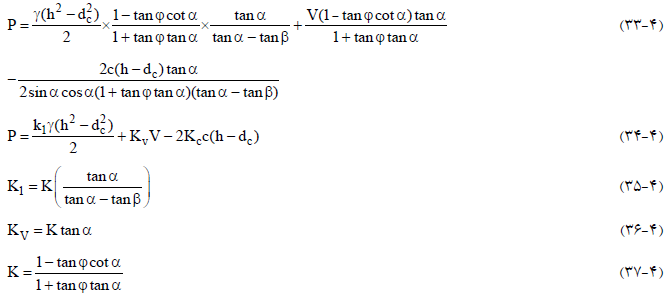

مجموع مولفه های موازی شیب را برابر صفر قرار می دهیم .
