راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 9-4- فرآیند تعیین زاویه بحرانی سطح لغزش برای گوه در لایه پایینی در خاکریز لایه ای

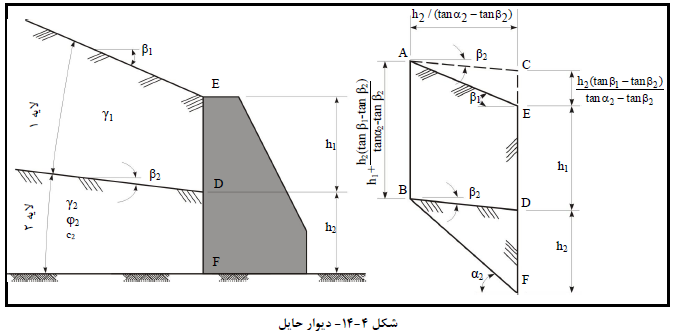

به منظور محاسبه زاویه بحرانی سطح لغزش لایه 2، وزن خاك لایه 1 به عنـوان سـربار در نظـر گرفتـه مـی شـود  وزن خاک در متوازی الاضلاع ABCD، سربار گسترده یکنواخت می باشد که با α2 تغییر می کند.

سربار گسترده یکنواخت بر روي زاویه α2 اثر نمی گذارد ولی وزن حجمی خاک گوه 2 را افزایش می دهد.

'γ = وزن حجمی افزایش یافته

وزن خاک مثلث ACE که با α تغییر می کند، به عنوان سربار نواری منفی اعمال می گردد. مقدار این سربار منفـی بـا استفاده از رابطه زیر محاسبه می شود.

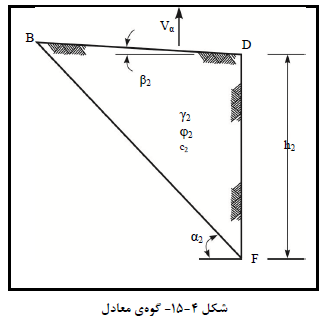

به این ترتیب مساله به صورت زیر ساده می شود:

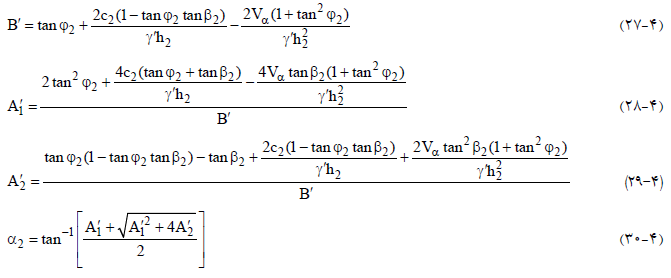

با استفاده از معادلات 4-12، 4-15، 4-16 و 4-17 روابط زیر به دست می آید.
