راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 4-4- معیارهای پایداری

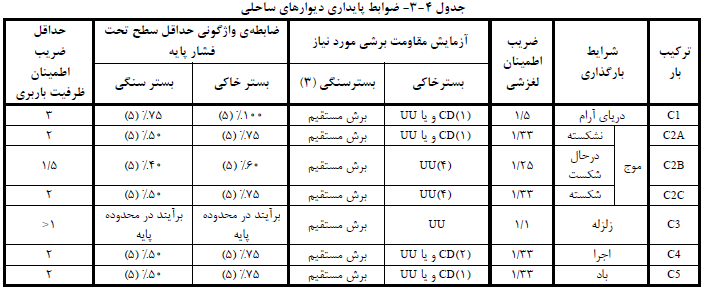

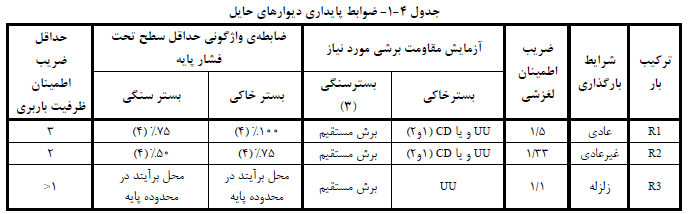

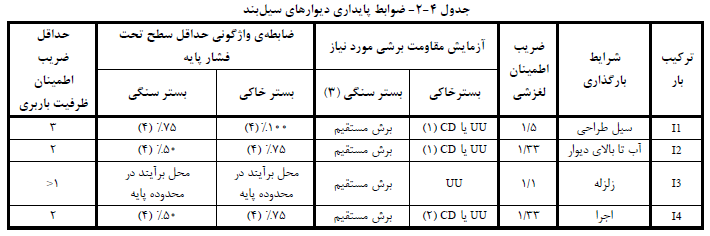

معیارهای پایداری دیوارهای حایل ،سیل بند و ساحلی برای ترکیبات مختلف بارگذاری در جدول های (4-1) تا (4-3)، ارائه شده است.

تذکرات:

1- وقتی که خاک زیر شالوده توان زهکشی کمی داشته باشد (ضـریب نفوذپذیری کوچک تر از 10⁻³ cm/s)، تحلیـل برای مقاومت هاي CD و UU انجام می شود و طراحی برای بدترین حالت انجام می گردد. برای خاک زیـر شـالوده با زهکشی آزاد (ضریب نفوذپذیری بزرگ تر از 10⁻³ cm/s)، تحلیل فقط برای مقاومت CD انجام می شود.

2- برای بارهاي حین اجرا در حالت های R1 و R2 وقتـی کـه احتمـال افـزایش فشـار آب منفـذی وجـود دارد از مشخصه های مقاومتی UU و در غیر این صورت از مشخصه های مقاومتی CD استفاده می شود.

3- تحلیل لغزشی دیوار حایل متکی بر سنگ براساس مقاومت اصطکاکی (tanφ) بتن با سـنگ یـا سـنگ بـا سـنگ انجام می شود. این مقدار از آزمایش های برش مستقیم بر روی نمونه های بتن بر روی سنگ یا سنگ بر روی سـنگ و یا از آزمایش های برش مستقیم بر روی سنگ طبیعی با لایه بندی مشابه وضعیت زیر دیوار به دست می آید.

4- کوچک تر بودن سطح تحت فشار پایه از مقادیر حداقل بالا، به شرط تامین ایمنی کافی در برابر نشسـت هـای نامتقارن غیرقابل قبول و گسیختگی برشی ،می تواند قابل قبول باشد.

تذکرات:

1- وقتی که خاک زیر شالوده توان زهکشی کمی داشـته باشـد (ضـریب نفوذپـذیری کوچـک تـر  از 10⁻³ cm/s)، تحلیل براي مقاومت های CD و UU انجام می شود و طراحی برای بدترین حالت انجام می گردد. بـرای خـاک زیر شالوده با زهکشی آزاد (ضریب نفوذپذیری بزرگ تر از 10⁻³ cm/s)، تحلیل فقـط بـرای مقاومـت هـای CD انجام می شود.

2- برای بارهای اجرایی هنگامی که احتمال افزایش فشار آب منفذی وجود داشته باشد از مشخصه های مقاومتی UU و وقتی که وجود نداشته باشد از مشخصه های مقاومتی CD استفاده می شود.

3- تحلیل لغزشی دیوار حایل متکی بر سنگ براساس مقاومت اصطکاکی (tanφ) بـتن  بـا سـنگ، یـا سـنگ بـا سنگ انجام می شود. این مقدار از آزمایش های برش مستقیم بر روی نمونه هاي بتن بر روی سنگ یا سنگ بر روی سنگ و یا آزمایش های برش مستقیم بر روی سنگ طبیعی با لایه بندی مشـابه وضـعیت زیـر دیـوار بـه دست می آید.

4- کوچک تر بودن سطح تحت فشار پایه از مقادیر حداقل بالا، به شرط تامین ایمنی کافی در برابر نشسـت هـای نامتقارن غیرقابل قبول و گسیختگی برشی، می تواند قابل قبول باشد.

تذکرات:

1- وقتی که خاک زیر شالوده توان زهکشی کمی داشته باشد (ضـریب نفوذپـذیری کوچـک تـر از 10⁻³ cm/s)، تحلیـل برای مقاومت های CD و UU انجام می شود و طراحی برای بدترین حالت انجام می گردد. بـرای خاک زیـر شـالوده با زهکشی آزاد (ضریب نفوذپذیری بزرگ تر از 10⁻³ cm/s)، تحلیل فقط برای مقاومت های CD انجام می شود.

2- برای بارهای اجرایی هنگامی که افزایش فشار آب منفذی وجود داشته باشد از مشخصه مقاومتی UU و وقتی که وجود نداشته باشد از مشخصه هاي مقاومتی CD استفاده می شود.

3- تحلیل لغزشی دیوار حایل متکی بر سنگ براساس مقاومت اصطکاکی (tanφ) بتن بـا سـنگ یـا سـنگ بـا سـنگ انجام می شود. این مقدار از آزمایش هاي برش مستقیم بر روی نمونه هاي بتن بر روی سنگ یا سنگ بر روی سـنگ و یا آزمایش های برش مستقیم بر روی سنگ طبیعی با لایه بندی مشابه وضعیت زیر دیوار به دست می آید.

4- وقتی که خاک زیر شالوده توان زهکشی کمـی داشـته باشـد (ضـریب نفوذپـذیري کوچـک تـر از 10⁻³ cm/s)، تحلیل برای مقاومت UU انجام می شود. برای خاک زیر شالوده با زهکشی آزاد (ضریب نفوذپذیری مساوی یـا بیش تر از 10⁻³ cm/s) تحلیل، تنها برای مقاومت های CD انجام می شود .

5- کوچک تر بودن سطح تحت فشار پایه از مقادیر حداقل بالا، به شرط تامین ایمنی کافی در برابر نشسـت هـای نامتقارن غیر قابل قبول و گسیختگی برشی، می تواند قابل قبول باشد .
