مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٢-4 مدت زمان مقاومت در برابر آتش (FRR) در دال ها

٩-پ٢-4-١ عايق بودن دال

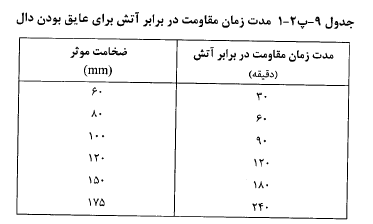

مدت زمان برای مقاومت در برابر آتش برای دال هاى با ضخامت مختلف در جدول ٩-پ ٢-١ داده شده است. اين ضخامت براى انواع مختلف دال مطابق (الف) تا (پ) در زير تعريف مى شود:

الف - برای دال هاى توپر: برابر ضخامت دال؛

ب -براى دال هاى مجوف: برابر با سطح مقطع خالص دال تقسيم بر عرض مقطع آن؛

پ - برای دال‌های با سیستم تیرچه و دال: برابر با ضخامت دال توپر بین جان تیرچه‌‌های مجاور.

٩ -پ٢-۴-٢ کفایت سازە ای دال ها

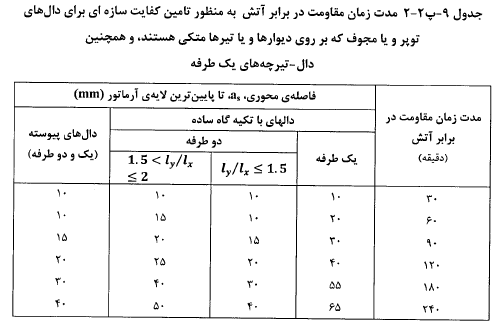

٩-پ٢-4-٢-١ برای دال هاى توبر و يا مجوف كه بر روى تيرها و يا ديوارها متكى هستند، فاصلەی محوری متوسط آرماتورهاى تحتانى از لبه‌ها نبايد از مقادير داده شده در جدول ٩-پ٢-٢، با منظور نمودن شرايط تكيه‌گاهى دال، كمتر باشد. در اين جدول lx و ly به ترتيب طول دهانه‌ های بزرگتر و كوچكتر دال دو طرفه ميباشند. استفاده از شرايط تكيه گاهى ساده وقتى مجاز است که دال دو طرفه در هر چهار وجه دارای تكیه‌گاه باشد؛ در غير اين صورت دال يك طرفه تلقى میشود.

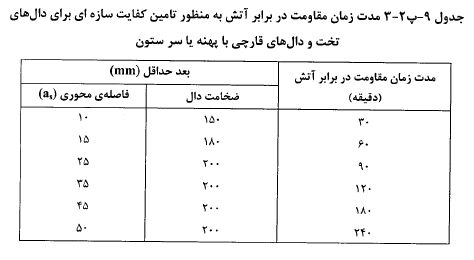

٩-پ٢-۴-٢-٢ برای دال‌های تخت و دال‌ های قارچى با پهنه يا سر ستون، ضخامت دال و فاصله محوری متوسط پایینترین لایه‌ی آرماتور‌های تحتانى از لبه‌ها، نبايد از مقادير داده شده در جدول ٩ پ٢-٣ كمتر باشند. به علاوه اگر زمان مقاومت در برابر آتش ٩٠ دقيقه وبيشتر باشد، لازم است حداقل ٢٠٪ آرماتور‌های فوقانی در روی تکیه‌گاە‌ های میانى در هر جهت در تمام طول دهانه به صورت پیوسته بوده و در نوار ستون دال قرار داده شوند.

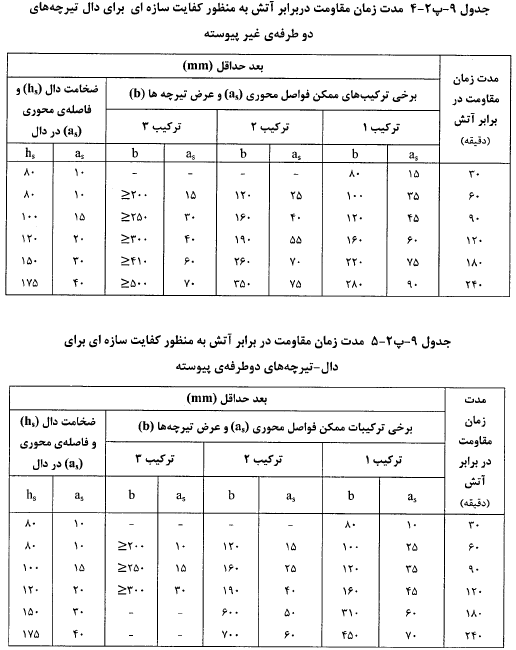

٩-پ٢-۴-٢-٣ برای دال- تیرچه‌‌های یک طرفە، در صورتی كه شرايط (الف) و (ب) در زير لحاظ شده باشند، فاصلهی محورى متوسط آرماتورهاى تحتانى از لبه‌ها نبايد از مقادير داده شده در جدول ٩پ٢-۴ و با توجه به شرایط تکیه گاهی دال کمتر باشد.

الف- عرض تیرچه ها و فاصله ی محوری پایینترین لایه ی آرماتور‌های تحتانی تیرچه ها از لبەی تيرچه مطابق ضوابط تيرها در بند ٩-پ ٢-٥-١ باشد.

ب- فاصله ی محوری پایینترین لایه ی آرماتور‌های تحتانی دال از لبه‌ی ان از مقدار به دست آمده از جدول ٩-پ٢-٢ كمتر نباشد.

٩-پ٢-۴-٢-۴ برای دال - تیرچه ‌های دو طرفه در صور تی که تکیه گاه ها ساده باشند، از جدول ٩-پ٢-۴، و در صورتی که تکیه‌گاه‌ها پیوسته باشند، از جدول ٩پ٢-۵ برای تعیین عرض و فاصله‌ی محوری متوسط آرماتورهاى تحتانى از لبهى تيرچه‌ها استفاده ميشود. در اين دال ها، فاصله‌ی متوسط آرماتور‌های تحتانی از لبه‌های دال بین تیرچه ها و فاصله‌ی محوری آرماتورهاى گوشه‌ی تیرچه‌ها از بر قائم تیرچہ نباید از مقادیر دادہ شدہ در جدولھای ٩پ٢-۴ و ٩-پ٢-۵ به علاوەی ١٠ میلی متر کمتر باشند. در جدولھای ٩-پ٢-۴ و ٩پ٢-۵، فاصله ی محوری از لبه‌ها بايد براى پايين ترين لايه‌ى آرماتورهاى تحتانى طولى منظور شود.
