مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٢-٧ مدت زمان مقاومت در برابر آتش سوزی (FRR) در ديوارها

٩-پ٢-٧-١ عایق بودن ديوارها

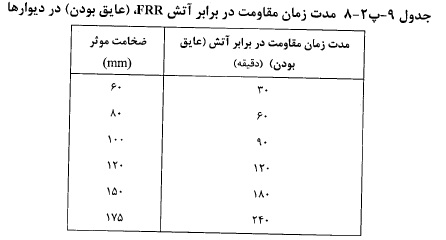

زمان مقاومت در برابر آتش سوزى به منظور تامين عايق بودن ديوارها از جدول ٩-پ٢-٨ تعيين میشود. در این جدول ضخامت موثر در دیوار‌های معمولی برابر با ضخامت ديوار، و در ديوارهاى مجوف برابر با سطح مقطع خالص ديوار تقسيم بر طول مقطع آن مي‌باشد.

٩-پ٢-٧-٢ کفا یت سازەای دیوارها

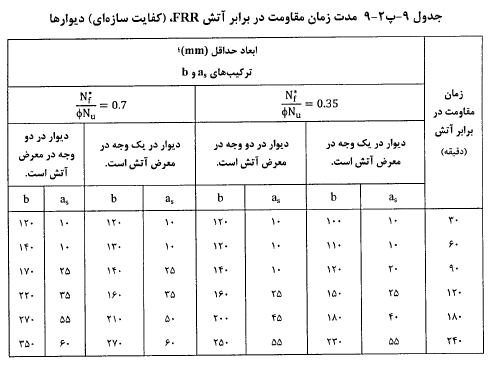

مدت زمان مقاومت در برابر آتش سوزی به منظور تامین کفايت سازهاى ديوارها، با توجه به فاصله‌ى محورى آرماتورها، ، وضخامت موثر آنها، b، نبايد از مقادير جدول ٩ پ٢-٩ كمتر باشد.

در دیوارهایی که دارای تکیه گاه جانبى در يك سمت بالاى خود مى باشند وعضو تكيه‌گاهى نيازى به داشتن FRR نداشته باشد، كفايت سازه اى با رعايت ضوابط بند ٩-پ٢-٧-١ تامين مى شود.

٩-پ٢-٧-٣ ساير الزامات ديوارها

٩-پ٢-٧-٣-١ محدودیت‌های ار تفاع موثر دیوار

نسبت ارتفاع موثر به ضخامت ديوار نبايد از 40 بيش تر باشد. نيازى به اعمال اين محدوديت براى دیوارهائی که دارای تکیه‌گاه جانبی در قسمت فوقانى بوده و عضو تکیه‌گاهی نيازى به داشتن FRR ندارد نمى باشد.

٩-پ٢-٧-٣-٢ اثرحفرە‌ های تاسيساتى و برقى بر كفايت سازه اى، عايق بودن وانسجام دیوارها

در صورتى كه سطح حفره‌ها در هر ٥ متر مربع سطح رويه‌ى ديوار از ١٠٠ سانتى متر مربع كمتر باشد، از كاهش ضخامت ديوار در محل حفره مى توان صرف نظر نمود. در غير اين صورت، ضخامت دیوار، b، مورد استفاده در جدول ٩ پ٢-٩ باید برابر با ضخامت دیوار‌های گودی حفرەی تاسیسانی و یا برقی منظور گردد.

٩-پ٢-٧-٣-٣ اثرات شیارها بر کفایت ساز‌ه‌ای ديوارها

الف) در دیوار‌هایی که به صورت يك طرفه عمل مى نمايند:

١- اگر امتداد شيار در جهت دهانه باشد، از وجود شيار صرف نظر مى شود.

٢- اگر امتداد شیار در جهت عمود بر دهانه بوده و طول آن از ۴ برابر ضخامت ديوار و يا 0.40ارتفاع ديوار، هر كدام كه بزر گتر است كمتر باشد، از وجود شيار صرف نظر مى شود. در غير اين صورت ضریب لاغری بر اساس ضخامت کاهش یافته‌ی دیوار در اثر شیار محاسبه میگردد.

ب) در دیوار‌هایی كه دارای رفتار دو طرفه هستند:

در مواردی که شیار روی دیوار به صورت قائم بوده وطول أن از نصف ارتفاع ديوار، Hw، كمتر باشد؛ و يا در مواردى كه شيار روى ديوار به صورت افقى بوده وطول آن از نصف طول ديوار، Lw، كمتر باشد، از اثرات شيار صرف نظر ميشود. در غير اين صورت مى توان نسبت لاغرى ديوار را بر مبنای ضخامت کاهش یافته در اثر شیار محاسبه کرد؛ و یا محل شیار در دیوار را به صورت یک وجه بدون تکیه گاه که دیوار اصلى را به دو پانل تقسيم ميكند، منظور نمود.

٩-پ٢-٧-٣-٢ اثرات شيار برانسجام ويا عايق بودن ديوارها

از اثرات شیارها بر انسجام و يا عایق بودن ديوار در موارد (الف) تا (پ) در زير مى توان صرف نظر نمود:

الف) عمق شيار بيشتراز ٣٠ ميلى متر نباشد.

ب) سطح مقطع عرضى شيار از ١٠ سانتى متر مربع بيشتر نباشد.

پ) سطح مقطع طولی شیار در هر ۵ متر مربع سطح دیوار در یک و یا هر دو رويه‌ى ديوار، از ١٠٠٠ سانتيمتر مربع بيشتر نباشد.

در غیر این صورت اثرات لاغری باید بر اساس ضخامت كاهش یافته‌ى ديوار در اثر شيار محاسبه شود.
