مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١١-۵ محدودیت‌ های آرماتور گذاری

٩-١١-٥-١ حداقل مقدار آرماتور خمشى

٩-١١-٥-١-١ حداقل مقدار آرماتور خمشى، As.min ، بايد در تمامى مقاطع عضو خمشى كه نياز به میلگرد کششی باشد، تأمین گردد.

٩-١١-٥-١-٢ حداقل مقدار آرماتورهاى خمشى نبايد از بزرگ ترين مقادير زير كمتر باشد؛ به جز موردى كه در ضابطه‌ى بند ٩-١١-٥-١-٣ اشاره شده است. در اعضاى معين استانيكى با مقطع بال دار كه بال مقطع در كشش قرار دارد، مقدار bw بر اساس جايگزينى با كمترين مقدار bf (عرض بال) و 2bw محاسبه مى شود. مقدار fy بايد به حداكثر ٥٥٠ مكاباسكال محدود شود.

٩-١١-٨-١-٣ اگر سطح مقطع آرماتور‌های طولی تأمین شده در وجه كششى، حداقل به اندازه‌ى یک سوم بيش‌تر از مقدار مورد نياز بر اساس محاسبه باشد، نيازى به كنترل ضوابط بندهاى ٩-١١-٥-١-١ و٩-١١-٥-١-٢ نمى باشد.

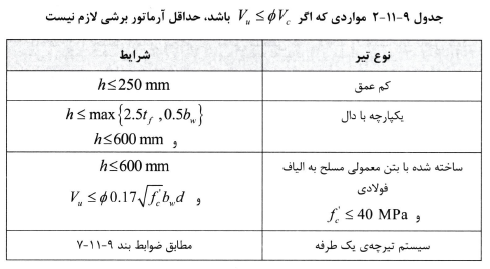

٩-١١-٥-٢ حداقل آرماتور برشى

٩-١١-٥-٢-٢ اگر بتوان به كمک آزمايش هاى قابل قبول نشان داد كه در صورت حذف آرماتور برشى، مقطع مورد نظر مقاومت هاى خمشى و برشى لازم را خواهد داشت، می توان ضابطه‌ بند ٩-١١-٥-٢-١ را ناديده گرفت. در اين آزمايش ها بايد اثرات نشست‌ هاى نامساوى، خزش،جمع‌ شدگی و تغيير درجه حرارت محيط بر اساس ارزیابى واقع بينانه اى از آن چه در شرايط بهره برداری وجود دارد، در نظر گرفته شوند.

٩-١١-٥-٢-٣ اگر آرماتورهاى برشى مورد نياز باشند و بتوان از اثرات پیچشی صرف نظر نمود، حداقل آرماتور برشى در فاصله S ، يعنى Av.min/S نبايد از بزرگترين مقادير زير كمتر باشد:

٩-١١-٥-٣ حداقل آرماتور پيچشى

٩-١١-٥-٣-١ حداقل آرماتور پیچشی در تمامى مناطقى كه Tu ≥ ΦTth است، بايد تأمين شود.
