مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٨-٣ الزامات كلى طراحى

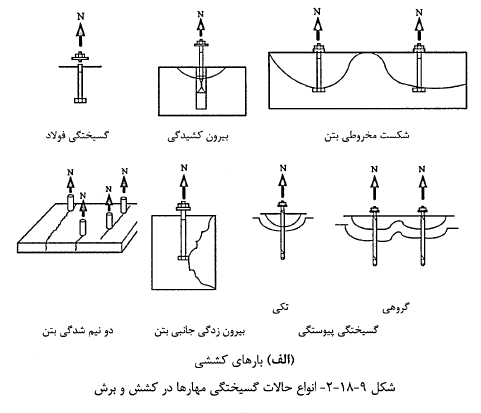

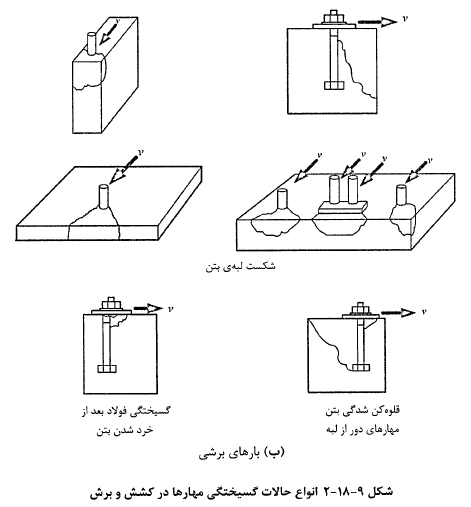

٩-١٨-٣-١ طراحى مهارها براى حالات گسيختگی مختلف (شكل ٩-١٨-٢) بايد براساس ضوابط بند ٩-١٨-٣-٢ صورت گیرد. هم چنين مى توان طراحى را بر اساس احتمال شكست حداكثر پنج درصد مبتنى بر آزمايش‌هاى مورد استناد مراجع مورد تاييد انجام داد.

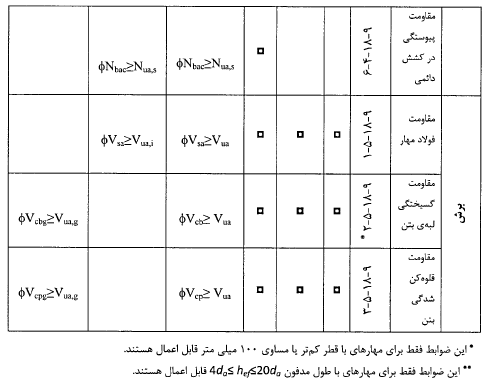

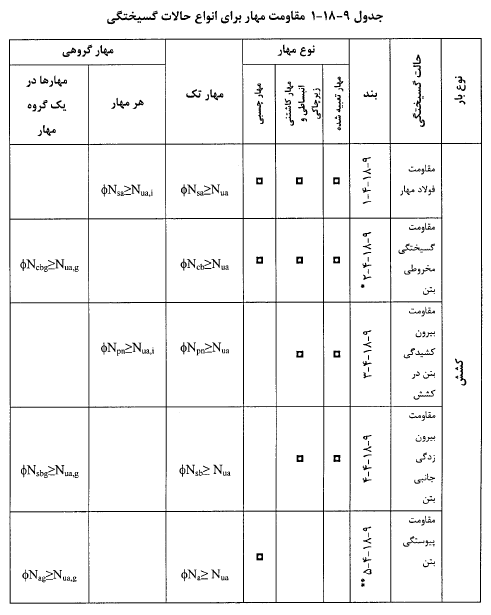

٩-١٨-٣-٢ مقاومت مهارها براى انواع حالات گسيختگی بايد مطابق جدول ٩-١٨-١ تعيين شود. در ضمن ضوابط تامين مقاومت دو نيم شدكى بتن مطابق بخش ٩-١٨-٧، ودر صورت لزوم ضوابط بارهاى لرزاى بخش ٩-١٨-٨ بايد در نظر گرفته شوند.

٩-١٨-٣-٣ در مواردى كه مقاومت مهار بر اساس ازمايش هاى مورد استناد مراجع مورد تائيد تعیین میشود، باید مصالح مورد استفاده در آزمايش و سازه يكسان بوده ومقاومت اسمى براساس احتمال شكست ۵ درصد تعيین شود. براى مقاومت هاى اسمى متناظر باحالات گسيختگی بتن، بايد اثر ابعاد، تعداد مهار، فاصله‌ى مهارها از يك ديگر و لبه، اثر ضخامت عضو بتنى، خروج از مركزيت بار اعمالی و وجود یا عدم وجود ترک خوردگی در بتن در نظر گرفته شود. محدودیت‌های فاصله‌ی مهارها از یک دیگر و لبه در مدل‌های طراحی باید با آزمايش ها همخوانى داشته باشند.

٩-١٨-٣-4 براى مهارهاى با قطر بيش از ١٠٠ ميلى متر، الزامات مقاومت گسيختگی مخروطى بتن در کشش و گسیختگی لبەی بتن در برش بايد براساس بند ٩-١٨-٣-٣ تامين شوند.

٩-١٨-٣-٥ براى مهارهاى چسبى باطول كمتر از  4da  وبيش‌تر از  20da ، الزامات مقاومت پيوستگى بايد براساس بند ٩-١٨-٣-٣ تامين شوند.

٩-١٨-٣-6 در مواردى كه هم زمان نيروى كششى  Nua  ونيروى برشى  Vua  بر مهار وارد مى‌شوند، اثر اندر كنش نيروها بايد مطابق بخش ٩-١٨-۶ در نظر گرفته شود.

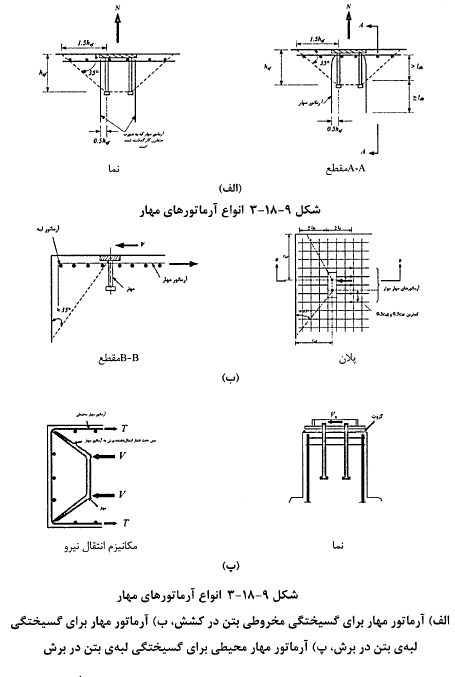

٩-١٨-٣-٧ در صورت تامين آرماتورهاى مهار مناسب براساس بند ٩-١٨-4-٢-6 و ٩-١٨-٥-٢-٩، نيازى به كنترل گسيختگی مخروطى بتن در كشش طبق بند ٩-١٨-4-٢، و گسیختگى لبه‌ى بتن در برش طبق بند ٩-١٨-٥-٢ نيست.

٩-١٨-٣-٨ الزامات مربوط به بارهاى لرزه‌اى در بخش ٩-١٨-٨ آورده شده‌اند.

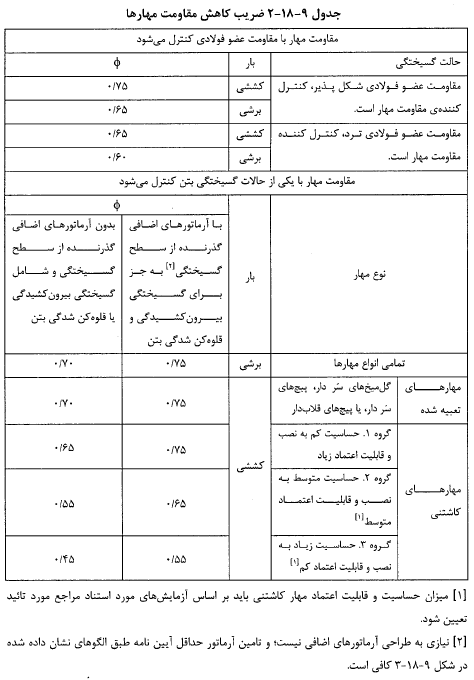

٩-١٨-٣-٩ ضرايب كاهش مقاومت  Φ  براى مهار در بتن، براى استفاده با تركيب بارهاى فصل ٩-٧، مطابق جدول ٩-١٨-٢ تعيين مى‌شوند. براى تعيين ضريب كاهش مقاومت مهارها، هم چنين ضوابط بندهاى ٩-١٨-4-٢-6، ٩-١٨-٥-٢-٩،٩-١٨-٨-٢-٣ و٩-١٨-٨-٢-4 درصورت لزوم بايد در نظر گرفته شوند.

در جدول ٩-١٨-٢، منظور از مقاومت عضو فولادى باشكست شكل پذير، مهار با امكان تامين مكانيزم شكست شكل پذیر کششی، خمشی، برشى یا اتكایى و يا تركيب آنها در قطعه ى الحاقى يا مهار، و منظور از مقاومت عضو فولادى با شكست ترد، مهار با مكانيزم شكست ترد در قطعه ى الحاقى است.

٩-١٨-٣-١٠ الزامات مربوط به قطعات الحاقى با زبانه‌ى برشى در بخش ٩-١٨-١٠ آورده شده‌اند. در طراحی مهار‌های قطعه‌ی الحاقى با زبانه‌ی  برشى، نيازى به كنترل ضوابط بندهاى ٩-١٨-٥-٩،١-١٨-٥-٢ و٩-١٨-٥-٣ نيست. در طراحى زبانه‌ى برشى، حالات شكست زير بايد در نظر گرفته شوند:

الف - گسیختگی لبەی بتن؛

ب - لهیدگی بتن.

در هر دو مورد ضريب كاهش مقاومت 0/65 ميباشد. كنترل شكست جوش، ورق و سخت كننده‌ى زبانه‌ى برشى بايد بر اساس ضوابط مبحث ١٠ مقررات ملى ساختمان انجام شود.
