مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-٧-4 معبر دودكش

معبر دودكش با استفاده از مصالح فلزى يا مصالح بنايى در فضاى داخل يا خارج از ساختمان ساخته می شود و دودكش‌ها داخل آن قرار مى گيرند. در طراحى وساخت معبر دودكش از نظر محل نصب آن بايد نكات زير مد نظر باشد:

١٧-٧-4-١ معبر دودكش خارج از ساختمان

الف) معبر دودکش در فضای خارج از ساختمان بايد با استفاده از مصالح فلزى يا مصالح بنايى ساخته شود.

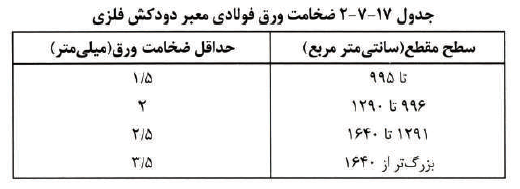

ب) جنس معبر دودکش فلزی باید از لوله سیاه یا ورق سیاه فولادی با حداقل ضخامتى برابر با مقادير جدول ١٧-٧-٢ باشد. استفاده از سایر لوله‌ها یا ورق های فلزی با همان استحكام و همان مقاومت در برابر خورد گی، مجاز است. استفاده از پروفيل‌‌هاى فلزى براى تقويت معبر دودكش فلزى واتصال قطعات به صورت جوشى يا پرچى يا با پيج و مهره مجاز است.

پ) معبر دودکش فلزی باید روی پایه ای نصب شود که بار وزن معبر دودكش ودودكش‌‌هاى داخل آن را به زمین منتقل كند در صورتى كه پايه و معبر دودكش با اجزاى ساختمان مرتبط باشئد بايد در طراحی ساختمان، پیشبینی‌‌هاى لازم براى مهار وزن، بارهاى حاصل از انبساط وانقباض ناشى از گرما و سرما و بارهای دیگر به عمل آمده باشد.

ت) معبر دودکش فلزی باید به منظور محافظت با عایق مقاوم در برابر خوردگی پوشش داده شود.

ث) معبر دودكش با مصالح بنايى با استفاده از مصالح نسوختنى مانند سنگ، آجر يا بتن بايد ساخته شود.

ج) معبر دودکش با مصالح بنایی باید روى پايه اى از مصالح بنايى كه جدا از اجزاى ساختمان است، نصب شود و بار وزن معبر دودکش و دودکش های داخل آن را به زمين منتقل كند. در صورتى كه پایه و معبر دودکش با اجزاى ساختمان مرتبط باشند، در طراحى ساختمان بايد پيش بينى‌‌هاى لازم براى مهار وزن و ساير بارها به عمل آمده باشد.

ج) محصولات احتراق بايد از طريق دودكش‌‌هاى نصب شده داخل معبر دودكش منتقل شوند. بين جداره خارجى عایق حرارتى دودكشها وجداره داخلى معبر دودكش بايد فضاى خالى وجود داشته باشد تا در صورت نشتى، محصولات احتراق از طريق معبر دودكش به فضاى آزاد منتقل شوند.

ح) استفاده از زانوى ٩٠ درجه در امتداد مسير معبر دودكش ممنوع است. حداكثر زاويه انحراف از امتداد قائم باید 45 درجه باشد.

خ) معبر دودکش باید تا بالاترین نقطه در پشت بام ادامه داشته باشد.

د) در انتهای پایین معبر دودکش برای تمیز کردن ادواری، باید دریچۀ بازدید هوابند و مقاوم در برابر خور دگی پیشبینی شود. فاصله پايين ترين نقطه دريچه تا كف زمين بايد حداقل ٣٠٠ ميلى متر باشد.

ارتفاع اين دريجه بايد حداقل ١٥٠ ميلى متر باشد ولبۀ بالايى آن حداقل ١٥٠ ميلى متر بايين تراز اتصال پايین ترين لولۀ رابط به دودكش باشد.

ذ) انتهای بالایی معبر دودکش باید با کلاهکی مناسب برای جلو گیری از لانه گزینی پرندگان، ورود باران و برف يا ساير اشياء حفاظت شود.

ر) اگر در معبر دودکش با مصالح بنایی، دو دود کش نصب شود، سطوح خارجى دودكش‌ها بايد داراى عایق حرارتی بوده و از یکدیگر فاصله داشته باشند.

١٧-٧-4-٢ معبر دودكش داخل ساختمان

الف) معبر دودکش در فضاى داخل ساختمان بايد با مصالح بنايى نسوختنى مانند سنگ، آجر يا بتن ساخته شود.

ب) در طراحى ساختمان‌‌هاى جديد بايد محل معبر دودكش وابعاد آن قبل از اخذ پروانه ساخت مشخص شده و در نقشه‌‌هاى ساختمان جزئيات دقيق آن درج شود.

پ) در حين ساخت معبر دودكش بايد امكان نصب دودكش داخل فضاى آن و اجراى عايق كارى حرارتى دودكش فراهم شود.

ت) محصولات احتراق بايد از طريق دودكش‌‌هاى نصب شده داخل معبر دودكش منتقل شوند. بين جداره خارجى عایق حرارتى دودكش‌ها و جداره داخلى معبردودكش بايد فضاى خالى وجود داشته باشد تا در صورت نشتى، محصولات احتراق از طريق معبردودكش به فضاى آزاد منتقل شوند.

ث) استفاده از زانوى ٩٠ درجه درامتداد مسير معبردودكش ممنوع است. حداكثر زاويه انحراف از امتداد قائم 45 درجه بايد باشد.

ج) معبر دودکش باید از فاصله ٣٠٠ میلیمتر پایین تر از نقطه قرار گیری اېتدای دودکش داخل آن تا پشت بام به صورت یکپارچه اجرا شود و نباید هیچگونه دریچه در مسير آن وجود داشته باشد يا ارتباطی با فضاهایی مانند فضای زير سقف كاذب داشته باشد.

چ) معبر دودکش باید تا بالاترین نقطه در پشت بام ادامه داشته باشد.

ح) انتهای بالایى معبر دودكش بايد به فضاى آزاد مرتبط باشد تا در صورت نشت احتمالى محصولات احتراق داخل آن به فضاى آزاد خارج از ساختمان هدايت شوند.

خ) انتهای بالایی معبر دودکش باید با نصب کلاهکی مناسب برای جلو گیری از لانه گزینی پرندگان، ورود باران و برف يا ساير اشياء حفاظت شود.

د) اگر در معبر دودکش با مصالح بنایی، دو دودکش نصب شود، سطوح خارجى دودكش ها بايد داراى عایق حرارتی بوده و از یکدیگر فاصله داشته باشند.

ذ) عبور دودکش از فضاى بالاى سقف كاذب، فضاى داخلى و ديوارهاى مربوط به استخر، سونا و حمام و چاه آسانسور ممنوع است. در صورت عبور دودکش از مجاورت ديوار فضاهاى ياد شده، باید دیواره معبر دودكش در جوار فضاى موصوف سيمان اندود شود.
