مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-٧-۶ تعیین قطر دودکش مستقل برای يک دستگاه گازسوز

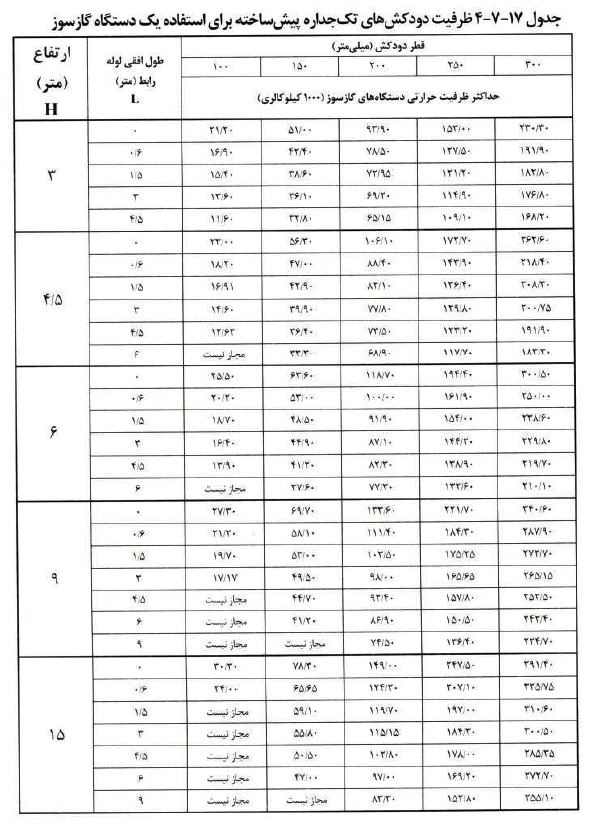

تعیین قطر دودکش باید با استفاده از روابطی که برای محاسبات دودکش ها در مراجع و استانداردهاى مربوطه وجود دارد استفاده شود. در اين قسمت طبق محاسبات، تعيين قطر دودكش ها براى سهولت كار ارائه شده است.

تذكر: تعيین قطر دودكش براى مقادير خارج از جدول بايد با استفاده از روابط محاسبات دودكش انجام شود.

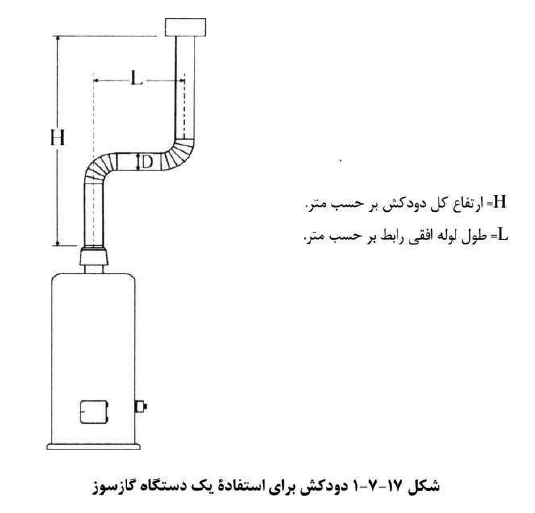

١٧-٧-۶-١ تعیین قطر دودکش مستقل برای یک دستگاه گازسوز که در طرح ذیل نشان داده شده، ار تفاع کل دودکش که فاصله بین بلندترين نقطه دستگاه گازسوز تا انتهاى دودكش است و طول لوله رابط، با استفاده از ظرفيت دستگاه گازسوز انجام مى شود.

١٧-٧-۶-٢ طول افقی لوله رابط برابر (٠=L) به معنی دودکشی است كه به طور مستقيم و قائم و بدون هيچ واسطه اى بر روى محل خروج محصولات احتراق دستكاه گازسوز نصب شده باشد.

برای محاسبۀ قطر دودکش دستگاه های گازسوزی که در مناطق مرتفع نصب میشوند، ظرفیت دستگاه در سطح دریا ملاک خواهد بود.
