مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-٧-۵ لولە رابط دودکش

١٧-٧-۵-١ لوله رابط دودکش باید در همان فضایی که دستگاه در آن قرار دارد، نصب و قابل دسترسى باشد ونبايد در مسير تردد يا در معرض ضربه فيزيكى باشد.

١٧-٧-۵-٢ محل های اتصال لوله رابط دودکش به دستگاه گازسوز و دودكش بايد بەصورت کامل هوابند و بدون نشت باشد.

١٧-٧-5-٣ براى مهار وزن لوله رابط و نيروهاى ناشى از انقباض وانبساط حرارتى واثر زمين لرزه و سایر بارها، لوله رابط دودکش بايد با بست و تكيه گاه مناسب به اجزاى ساختمان به طور ثابت متصل شود.

١٧-٧-5-۴ لوله رابط دودكش با مكش طبيعى از محل اتصال به دستگاه تا نقطه اتصال به دودكش بايد داراى شيب حداقل ٢ درصد به طرف بالا باشد.

١٧-٧-۵-۵ حداقل اندازه مساحت دهانه لوله رابط باید برابر با مساحت دهانه خروجی محصولات احتراق از دستگاه گازسوز باشد. در صورتی که طبق طراحی سطح مقطع دهانه لوله رابط کوچکتر از سطح مقطع دهانه خروج محصولات احتراق دستگاه گازسوز باشد، بايد مساحت دهانه لوله رابط را برابر با مساحت دهانه خروجی محصولات احتراق از دستگاه گازسوز در نظر گرفت.

١٧-٧-5-۶ مسير لوله رابط دودكش بايد تا حد ممكن كوتاه ومستقيم باشد واستفاده از زانو با زاویه بیش از ٩٠ درجه در مسير آن مجاز نيست.

١٧-٧-٥-٧ نصب دمير دستى داخل لوله رابط دودكش مجاز نيست. در صورت نصب دمپر موتورى در مسیر لوله رابط، دودکش بايد با مشعل دستگاه مرتبط و وابسته باشد، تا در صورت بسته شدن دمپر، مشعل دستگاه نیز به طور خودکار خاموش شود.

١٧-٧-5-٨ حداكثر طول لوله رابط دودكش بايد 450 ميلى متر (١٨ اينج) براى هر ٢٥ ميلى متر (١ اینچ) قطرآن باشد. در صورتى كه طول لوله رابط از 450 ميلى متر (١٨ اينچ) براى هر 250 ميلى متر (١ اينچ) قطر آن بيشتر باشد، بايد از طريق افزايش قطر يا ارتفاع كل دودكش، ظرفيت مورد نظر تأمین شود. در هر حال طول لوله رابط نبايد از ٧۵ درصد ارتفاع دودكش قائم بيشتر باشد.

١٧-٧-5-٩ در اتصال لولۀ رابط دودكش به دودكش، لوله رابط بايد تا سطح داخلى دودكش ادامه یابد، ولی نباید وارد آن شود. محل اتصال بايد به صورت كامل هوابند شود.

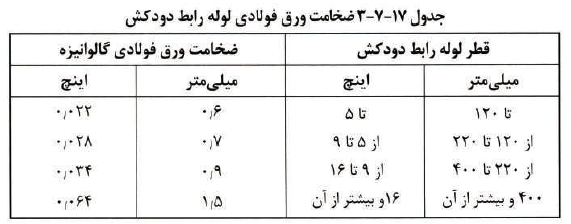

١٧-٧-۵-١٠ جنس لوله رابط دودکش باید از لولە یا ورق فولادی گالوانیزه با ضخامتى برابر با مقادير جدول ١٧-٧-٣ باشد. ساخت لوله رابط دودكش از ساير لوله‌ها يا ورق‌‌هاى فلزى با همان استحكام و همان مقاومت در برابر خورد گی، مجاز است. استفاده از پروفیل هاى فلزى براى تقويت لوله رابط دود کش و اتصال قطعات به صورت جوشى يا پرچى يا با پيچ ومهره مجاز است.

١٧-٧-۵-١١ عبور لوله رابط دودکش از كف، سقف، ديوار با پارتيشن ساخته شده از مواد و مصالح سوختنی با دیواره مقاوم در برابر آتش ممنوع می باشد.
