مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-٧-٨ تعیین قطر دودکش مشترک و لوله رابط

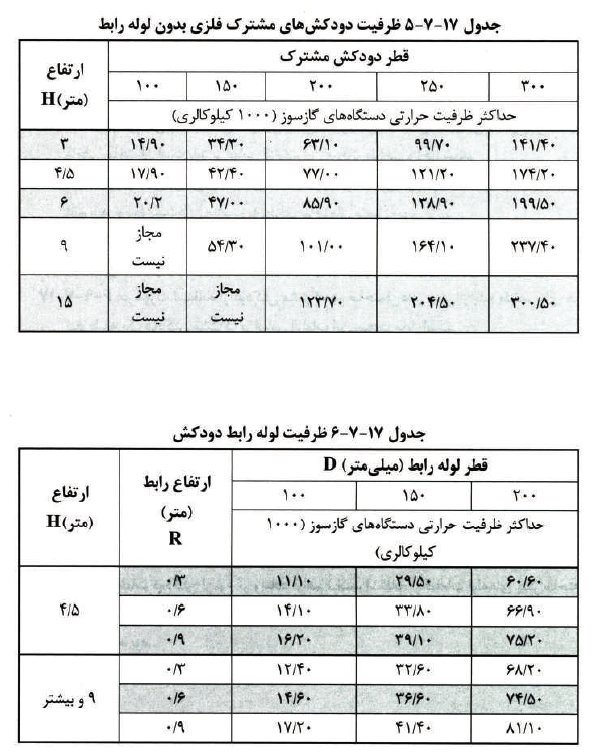

١٧-٧-٨-١ قطر دودکش مشترک تک جداره و لوله رابط دود کش دستگاه‌های گازسوزی که در یک طبقه مطابق نصب شده اند، با استفاده از ظرفیت دستگاه گازسوز، ار تفاع دودکش و طول لوله رابط از جدول ١٧-٧-۵ و جدول ١٧-٧-۶ تعیین می شود.

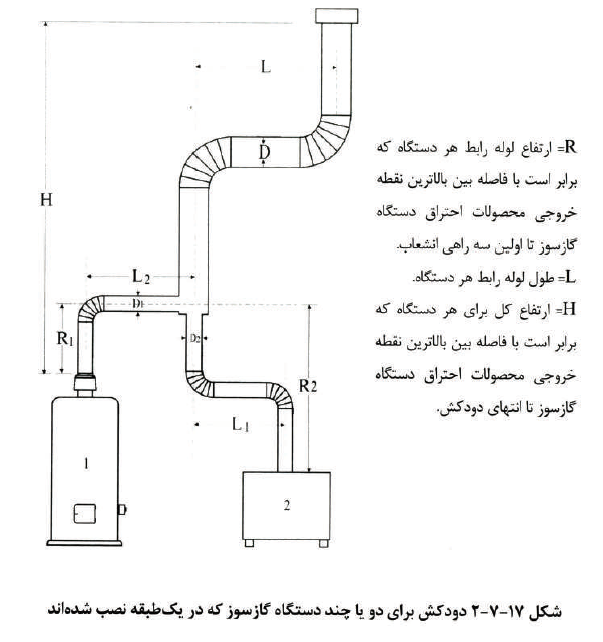

تبصره: برای تعیین قطر دودکش مستقل دستگاه‌های گازسوزی كە در یک طبقه نصب شده اند تا قسمتى که به دود کش مشترک متصل می شوند بايد بر اساس شكل ١٧-٧-٢ استفاده مى شود.

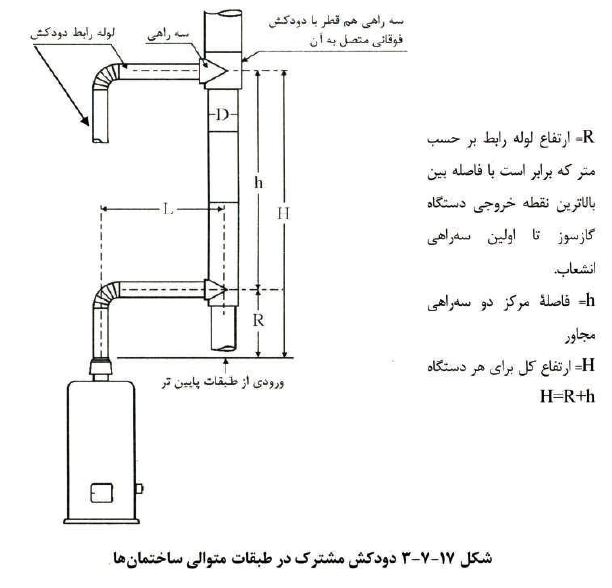

١٧-٧-٨-٢ قطر دودکش مشتر ک تک جداره و لوله رابط دودکش دستگاه های گازسوزی که در طبقات متوالى يک ساختمان مطابق شكل ١٧-٧-٣ نصب شده اند، با استفاده از ظرفيت دستگاه گازسوز، ارتفاع دودكش وطول لوله رابط از جدول ١٧-٧-٥ و ١٧-٧-۶ تعيين مى شود.

تبصره: در ساختمان هایی که دستگاه های گازسوز در طبقات متوالی آن از دودكش مشترک استفاده میکنند، اندازۀ قطر پايین ترین لوله رابط و قسمت قائمی كه محصولات احتراق را به پايین ترين سه‌راهى دود کش مشترک هدایت می كند بايد از شكل ١٧-٧-٢ محاسبه شود. در اين رابطه ارتفاع كل، فاصله بين بالاترین نقطه محل خروج محصولات احتراق دستگاه گازسوز تا سەراهی پایین‌ترین طبقه میباشد.

١٧-٧-٨-٣ در دودکش های مشترک می توان حداكثر قطر محاسبه شده دودكش را از ابتدا تا انتها یکسان در نظر گرفت.

١٧-٧-٨-۴ بدون در نظر گرفتن جدول ظرفيت، در صورت برابر بودن قطر لولۀ رابط با قطر دودكش مشترک، باید قطر دودکش مشترک در جدول حداقل یک اندازه بزر گتر در نظر گرفته شود.

١٧-٧-٨-۵ هر زانویی ٩٠ درجه اضافه بر دو زانویى اول، ظرفيت لوله رابط دودكش مشترك را ١٠٪ كاهش میدهد.
