مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۱۰-۷- دستگاه های ضبط و پخش صوتی

۱-۱۰-۷- دک ضبط و پخش کاست

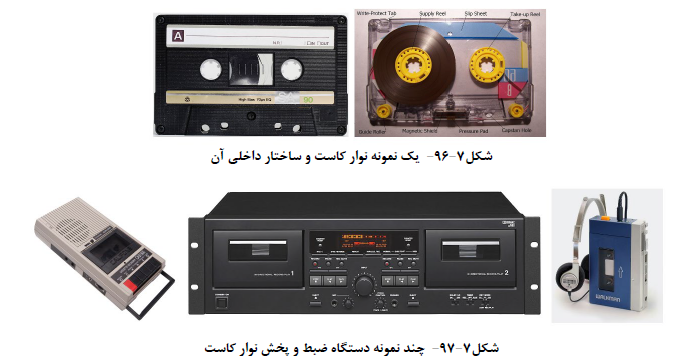

دستگاه های ضبط و پخش نوار کاست در ابعاد مدلها و کاربردهای مختلفی طراحی و ساخته می شود. از جمله مشخصات نوارهای کاست میتوان به ابعاد 10x6/3x1/3 سانتی متر و پهنای ۳/۸۱ میلی متر با سرعت حرکت نوار ۴/۷۵ سانتی متر بر ثانیه اشاره کرد. این کاست ها دارای ۴ تراک (دو تراک استریو در هر سمت) یا ۲ تراک (یک تراک موتو در هر سمت) به پهنای تراک ۱/۵ میلی متر و با جنس مواد مغناطیسی در مدل های مختلف نوار نرمال (اکسید آهن)، کروم (دی اکسید کروم) و کبالت (اکسید آهن با روکش کبالت) ساخته می شود. این کاست ها با طول های مختلف C120,C90,C60,C46,C30 و مدل های دیگر که عدد آن مشخصه زمان ضبط به دقیقه است ساخته می شود. شکل (7-96) یک نمونه نوار کاست و ساختار داخلی آن را نشان می دهد و در شکل (7-97) چند نمونه دستگاه ضبط و پخش نوار کاست دیده می شود.

۲-۱۰-۷- دک ضبط و پخش دیسک فشرده CD

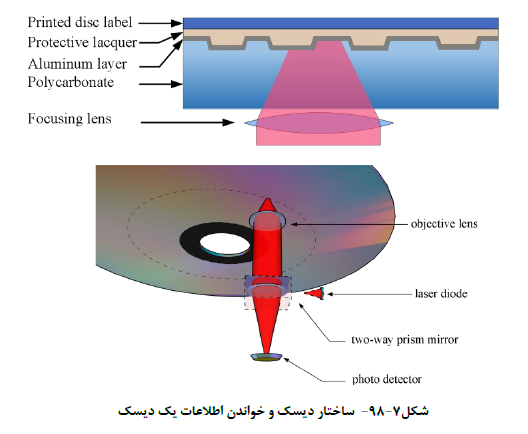

دیسک فشرده با CD یک حافظه دیجیتال است که به صورت استاندارد با قطر ۱۲۰ میلی متر و ظرفیت تا ۷۴ دقیقه سیگنال صوتی غیر فشرده یا حدود ۶۵۰ مگابایت دیتای دیجیتال را دارد. سیگنال دیجیتال ضبط شده بر روی دیسک با استاندارد 44/1kHz/۱۶Bit مطابق بوده و در مدل های اولیه به صورت CD-ROM به معنی حافظه فقط خواندنی و فقط امکان پخش آن در اختیار مصرف کننده بود. ساختار دیسک های فشرده بر اساس تابش یک نور لیزر متمرکز بر روی دیسک و خواندن باز تابش نور به وسیله یک حسگر نوری است که یک مسیر حلقوی روی دیسک را اسکن کرده و اطلاعات روی سطح دیسک را بازخوانی میکند. شکل (۷-۹۸) ساختار دیسک و نحوه خواندن اطلاعات آن را نشان می دهد. نوعی از این دیسک ها CD-R با قابلیت ضبط است که فقط یک بار امکان ضبط شدن را دارد. نوع دیگر CD-RW است که می تواند تا ۱۰۰۰ بار ضبط و مجددا پاک شود. از معایب دیسک های CD-RW عدم قابلیت پخش به وسیله همه دستگاه های پخش دیسک فشرده و طولانی بودن روند پاک کردن و هم چنین عدم امکان پاک کردن گزینشی اطلاعات است. با توسعه ساختار دیسک فشرده انواع دیگر دیسک ها از قبیل

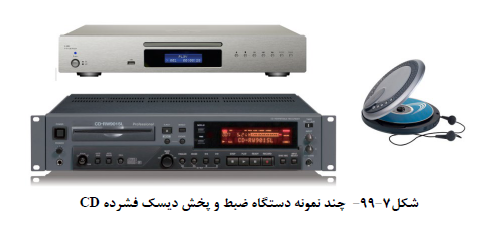

 Video CD ,Photo CD ,CD-I ,DVD ,Bluray ,Super Audio CD , Super Video CD ساخته شده است. دستگاه های دیسک فشرده بر اساس استاندارد 60908 IEC ساخته می شود. شکل (7-99) چند نمونه دستگاه ضبط و پخش دیسک فشرده CD را نشان می دهد.

۳-۱۰-۷- دستگاه ضبط و پخش بر روی حافظه دیجیتال

دستگاه های ضبط و پخش حافظه های نیمه هادی سیگنال صوتی را تبدیل به دیجیتال کرده و بر روی انواع حافظه ها از قبیل USB-Flash, SD, miniSD, CF, SSD, HDD و مانند آن ضبط می کند

  سادگی و سرعت کپی کردن فایل های صوتی در آنها به وسیله برخی انواع دستگاه های صوتی و کامپیوتر شخصی کاربری آنها را بسیار ساده و ارزان نموده است.

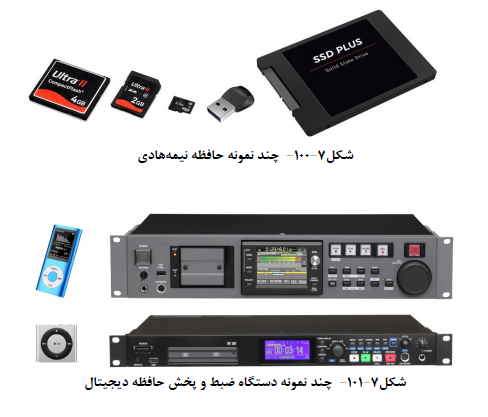

با توجه به امکان ضبط سیگنال صوت با فرمت های مختلف فشرده و غیر فشرده این دستگاه ها برای انواع کاربری های خانگی، غیر حرفه ای و حرفه ای ساخته می شود. از جمله این فایل ها می توان به فرمتهای Wave, WMA, AIFF, AAC و MP۳ اشاره کرد. شکل (۷-۱۰۰) چند نمونه حافظه نیمه هادی و شکل (۷-۱۰۱) چند نمونه دستگاه های ضبط و پخش حافظه دیجیتال را نشان می دهد.

۴-۱۰-۷- گیرنده بلوتوث

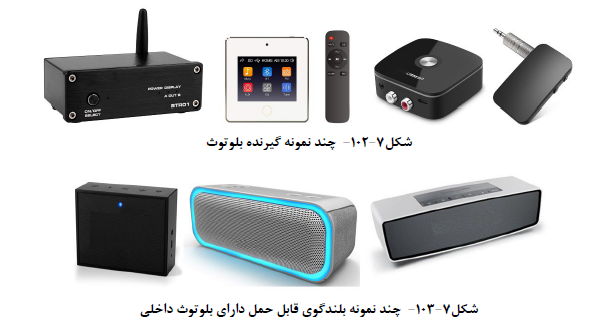

بلوتوث پروتکل انتقال دو طرفه اطلاعات دیجیتال به صورت سریال است که در فاصله نزدیک تا ۱۰ متر به عنوان جانشینی برای ۲۳۲-RS معرفی شده است. این پروتکل سیگنال رادیویی را در باند UHF فرکانس 2/402GHz تا 2/480GHz ارسال و دریافت و با استاندارد 802.15.1 IEEE شروع به کار کرده و با نسخه های ۱/۰ تا ۵/۰ در حال توسعه است. یکی از کاربردهای این پروتکل استفاده در هندزفری در گوشی موبایل و هم چنین پخش صوتی بلوتوث است. این پروتکل کاربرد وسیعی در سیستم های صوتی و بلندگوهای متحرک پیدا کرده است. شکل (۷-۱۰۲) چند نمونه گیرنده بلوتوث و شکل (۷-۱۰۳) چند نمونه بلندگوی قابل حمل دارای بلوتوث داخلی را نشان می دهد.

۵-۱۰-۷- دستگاه گیرنده رادیویی

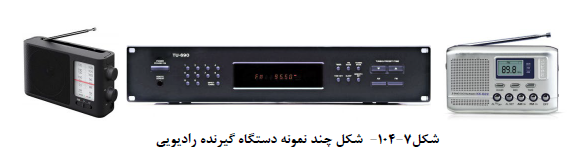

دستگاه گیرنده رادیویی جهت دریافت سیگنال های رادیویی با فرکانس ها و مدولاسیون های مختلف (AM٫FM) به کار می رود. گیرنده های رادیویی با مدولاسیون AM در باندهای موج کوتاه SW با فرکانس 2/61-2/3 MHz و موج متوسط MW با فرکانس 1705-525 KHz  و موج بلند LW با فرکانس 279-153 KHz  و گیرنده مدولاسیون FM با فرکانس 108-88 MHz  کار می کند. اغلب دستگاه های گیرنده قابلیت دریافت هر دو مدولاسیون را دارند در اکثر دستگاه های مدولاسیون AM اغلب موج متوسط MW کاربرد دارد و امواج کوتاه SW و بلند LW کمتر مورد استفاده قرار می گیرد. در شکل ( ۷-۱۰۴) چند نمونه دستگاه گیرنده رادیویی را نشان می دهد.

۶-۱۰-۷- کارت های صدای رایانه

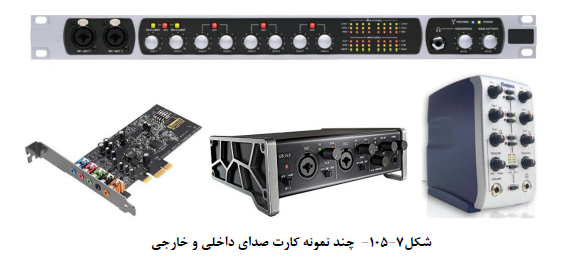

کارت صدا در رایانه شخصی وظیفه تبدیل سیگنال صوتی آنالوگ به دیجیتال و بر عکس را بر عهده دارد. این دستگاه سیگنال صوتی آنالوگ را از طریق ورودی های خود دریافت و به اطلاعات دیجیتال تبدیل می کند. سیگنال صوتی دیجیتال تولید شده به صورت فایل در حافظه ذخیره شده و یا از طریق ارتباطات دیجیتال با دستگاه های جانبی و ایا اینترنت ارسال می شود. کارت های صدا هم چنین بازتولید سیگنال آنالوگ از سیگنال دیجیتال را انجام داده و به خروجی ارسال می کند. کارت های صدا به دو صورت داخلی و خارجی ساخته می شود. کارت های صدای داخلی معمولا از انواع اقتصادی بوده و ارزان قیمت است. در مقابل کارت های صدای حرفه ای با ورودی و خروجی های متوازن اغلب از نوع خارجی بوده و از طریق کابل های دیجیتال به رایانه متصل می شود. کابل ارتباطی معمولا از انواع USB و یا Firewire است. شکل (7-105) چند نمونه کارت صدای داخلی و خارجی را نشان می دهد.

۱-۶-۱۰-۷- دک های ضبط و پخش مالتی ترک

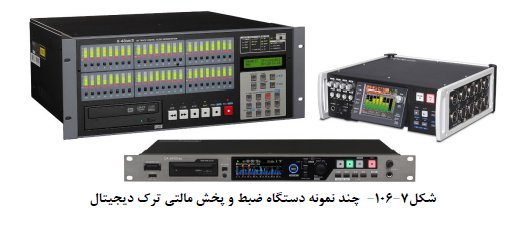

دستگاه های ضبط و پخش مالتی ترک جهت ضبط سیگنالهای مختلف ورودی میکسر در استودیو یا پخش زنده به کار می رود به گونه ای که می تواند امکان بازتولید و ویرایش با میکس های مختلفی را فراهم آورد. این دستگاه سیگنال دیجیتال کانال های ورودی را بر روی حافظه دیسک DVD یا دیسک سخت ذخیره میکند شکل (۷-۱۰۶) چند نمونه  دستگاه مالتی ترک دیجیتال را نشان می دهد.

۲-۶-۱۰-۷- دستگاه های ضبط و پخش مرکب

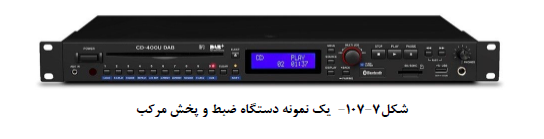

دستگاه های مرکب شامل چندین دستگاه ضبط و پخش صوت در یک دستگاه است و موجب کاهش هزینه و حجم دستگاه می شود. جدا بودن دستگاه ها از نظر بالا بودن قابلیت اطمینان در سیستم های حرفه ای بهتر و کارایی بالاتری دارد ولی با توجه به پایین بودن قیمت دستگاه های مرکب کاربری فراوانی پیدا کرده است. شکل (7-107) یک دستگاه مرکب شامل پخش کننده صدا CD, USB,SD, Bluetooth, Tuner AM٫FM را نشان می دهد .
