مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۶-۷- میکروفن ها

میکروفن وسیله ایست که انرژی آکوستیک فشار صوت را به سیگنال الکتریکی هم عرض و متناظر آن تبدیل می کند. در این بخش مشخصات فنی میکروفن ها بیان شده است.

۱-۶-۷- مشخصات فنی میکروفن ها

۱-۱-۶-۷- امپدانس خروجی میکروفن

این مشخصه عبارت است از مقدار مقاومت (a.c) بر حسب اهم که در دو سر خروجی میکروفن اندازه گیری می شود. به طور کلی میکروفن ها را می توان به امپدانس کم (۵۰-۱۰۰۰ اهم)، متوسط (۵۰۰۰ تا ۱۵۰۰۰ اهم) و زیاد (بیش از ۲۰۰۰۰ اهم) تقسیم کرد ولی میکروفن های با امپدانس ۱۵۰ تا ۶۰۰ اهم بیشترین کاربرد را دارد. به منظور کاهش افت سیگنال میکروفن و هم چنین تغییر در پهنای باند فرکانسی امپدانس خروجی میکروفن باید با امپدانس بار یا ورودی طبقه پیش تقویت کننده هماهنگ باشد.

۲-۱-۶-۷- امپدانس بار پیشنهادی

این پارامتر امپدانس بار مناسب روی میکروفن با ورودی پیش تقویت کننده را بر حسب اهم (Ω) بیان می کند. امپدانس ورودی پیش تقویت کننده نباید کمتر از امپدانس خروجی میکروفن باشد و معمولا بین سه تا ده برابر آن در نظر گرفته می شود.

۳-۱-۶-۷- حساسیت

پارامتر حساسیت میکروفن میزان ولتاژ الکتریکی تولید شده را نسبت به فشار صوتی نشان می دهد. میزان فشار صوتی مرجع 1Pa یا 10μbar یا 94dB SPL است که در فرکانس 1kHz به میکروفن اعمال می شود و طبق استاندارد EIA SE-105 با واحد mV/μPa یا dBV اندازه گیری شده و رابطه بین آن ها از رابطه زیر بدست می آید.

که در آن OutputAREF برابر  ۱۰۰0mV/μPa یا ۱V/Pa است.

۴-۱-۶-۷- حساسیت ولتاژ مدار باز

حساسیت ولتاژ مدار باز مانند حساسیت میکروفن است ولی ولتاژ خروجی در حالت بدون بار در نظر گرفته می شود. این پارامتر جهت محاسبه ولتاژ خروجی اعمال شده به ورودی پیش تقویت کننده ها با امپدانس های ورودی متفاوت است که با رابطه زیر محاسبه و توسط سازنده ارایه می شود.

که در آن Sv حساسیت مدار باز، Eo ولتاژ خروجی میکروفن dBSPL سطح فشار صوتی است. به منظور محاسبه ولتاژ خروجی میکروفن با داشتن پارامترهای آن می توان از رابطه زیر استفاده کرد:

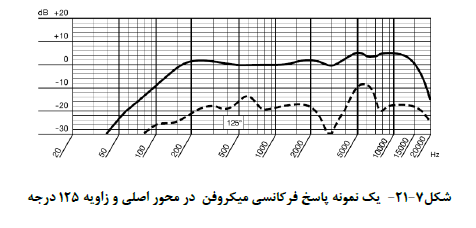

۵-۱-۶-۷- پاسخ فرکانسی

مشخصه پاسخ فرکانسی نشان دهنده آن است که میکروفن در چه محدوده فرکانسی صوتی توان تبدیل فشار صوتی را به سیگنال الکتریکی دارد و هم چنین بیانگر یکنواختی و خطی یا غیر خطی بودن حساسیت میکروفن در فرکانس های مختلف است. به منظور امکان مقایسه قابلیت دریافت سیگنال در زوایای مختلف اغلب منحنی پاسخ فرکانسی در دو یا چند زاویه مختلف نسبت به محور اصلی میکروفن توسط سازنده ارایه می شود. شکل (۷-۲۱) یک نمونه منحنی پاسخ فرکانسی را نشان می دهد.

۶-۱-۶-۷- الگوی قطبی

الگوی قطبی میکروفن تعیین کننده میزان دریافت صدا از زاویه های مختلف منبع صدا نسبت به محور اصلی میکروفن است و بسته به کاربری، میکروفن ها با ساختار و الگوهای متفاوتی ساخته می شود. از به هم وصل کردن نقاط مختلف در اطراف میکروفن منحنی حجمی شبیه بالن به دست می آید که به آن بالن الگوی قطبی گفته شده و در منحنی الگوی قطبی نمایش داده می شود.

   • میکروفن با الگوی تمام جهتی

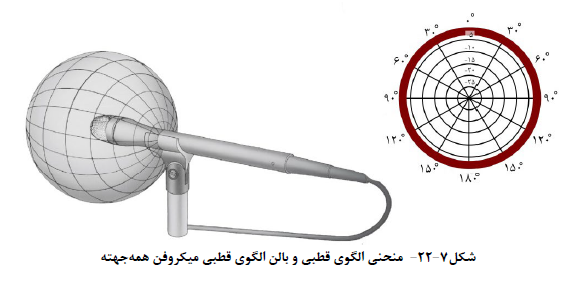

میکروفن با الگوی تمام جهتی همه جهته صدا را از تمام جهات به یک میزان دریافت می کند. کاربری آن در مواردی است که منبع صدا متحرک بوده و یا میکروفن صدا را از چندین منبع صوتی از جهات مختلف دریافت می کند. شکل (۲۲-۷) منحنی الگوی قطبی و بالن الگوی قطبی میکروفن همه جهته را نشان می دهد. بالن الگوی قطبی این نوع میکروفن شبیه به کره است.

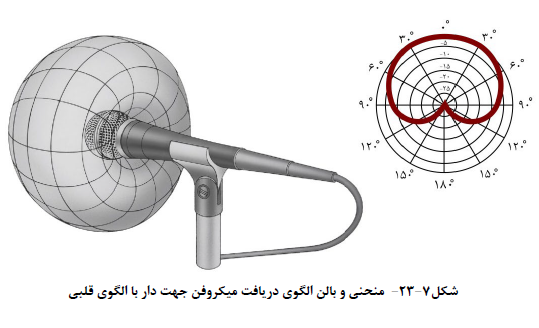

   • میکروفن با الگوی جهت دار با الگوی قلبی شکل

میکروفن با الگوی جهت دار صدا را از سمت مقابل دریافت کرده و با جابه جایی منبع صدا به کنار و پشت میکروفن دامنه سیگنال خروجی کاهش می یابد. این نوع میکروفن پر کاربردترین الگوی دریافت را دارد و از محاسن آن کاهش فیدیک به واسطه کاهش دریافت صدا از پشت میکروفن است. به دلیل شباهت بالن الگوی قطبی این نوع میکروفن به قلب انسان آن را الگوی قلبی می نامند. شکل (۷-۲۳) منحنی و بالن الگوی دریافت میکروفن جهت دار قلبی را نشان می دهد.

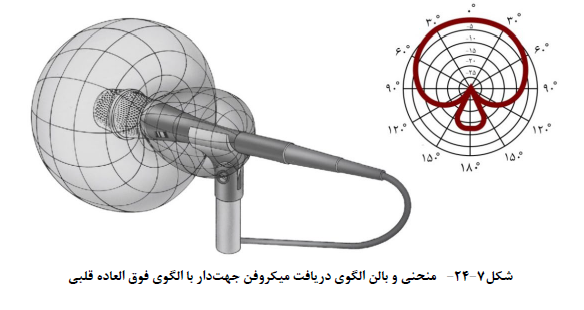

   • میکروفن با الگوی کاملا قلبی و فوق العاده قلبی شکل

ساختار این نوع میکروفن شبیه میکروفن جهت دار قلبی است با این تفاوت که محدوده دریافت صدا در جهت مقابل باریک تر بوده و کاهش فیدبک را به همراه خواهد داشت ولی اشکال این نوع میکروفن این است که در صورت جا به جا شدن منبع صدا نسبت به محور اصلی میکروفن شدت صدا کاهش می یابد و تنظیم زاویه این نوع میکروفن ها نیاز به دقت بیش تری دارد. اغلب میکروفن های تفنگی با این الگو با زاویه باریک تر ساخته می شوند. شکل (۷-۲۴) منحنی و بالن الگوی دریافت میکروفن با الگوی فوق العاده قلبی شکل را نشان می دهد.

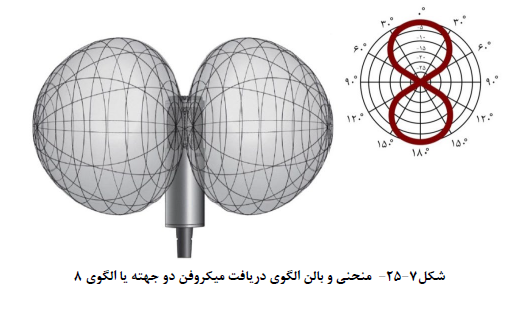

   • میکروفن با الگوی دو جهته یا الگوی 8

میکروفن های با دریافت دو جهته صدا را از مقابل و پشت خود دریافت می کند و با توجه به شباهت منحنی دریافت آن به عدد ٨ آن را الگوی ۸ نیز می نامند. کاربرد آنها بیشتر در استودیوهای رادیویی و صدا برداری است و امکان استفاده دو نفر گوینده از یک میکروفن را فراهم می کند. شکل (۷-۲۵) منحنی دریافت و بالن میکروفن دو جهتی را نشان می دهد.

   • الگوهای مختلف و متنوع دیگری نیز وجود دارد که مشخصات فنی هر کدام توسط سازنده آن ارایه می شود.

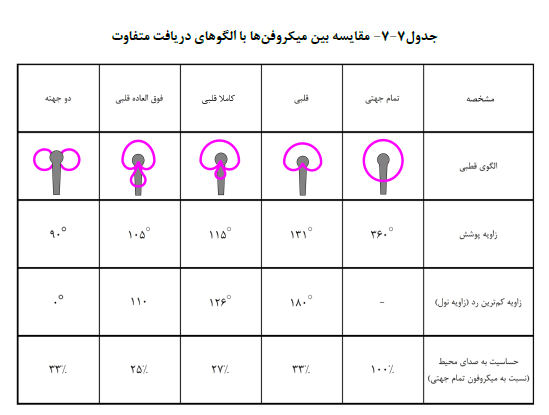

جدول (V-V) نمونه مقایسه بین میکروفن ها با الگوهای دریافت متفاوت را نشان می دهد :

۷-۱-۶-۷- سطح نویز

هر میکروفن به دلیل وجود امپدانس داخلی تاثیر امواج رادیویی گرما و حرکت مولکول های هوا از کنار دیافراگم میکروفن بدون دریافت صدا یک نویز زمینه ای تولید می کند که در خروجی آن ظاهر می شود. سطح این نویز یکی از مشخصات فنی میکروفن است. کم بودن مقدار مشخصه سطح نویز در میکروفن های استودیویی از اهمیت ویژه ای برخوردار است. مقدار سطح نویز میکروفن بر حسب dB بیان می شود.

۸-۱-۶-۷- حداکثر سطح فشار صوتی میکروفن

این پارامتر نشان دهنده حداکثر فشار صوتی است که میکروفن می تواند سیگنال خروجی بدون اعوجاج ایجاد کند.

حداکثر فشار صوتی بر حسب dB SPL بیان می شود.

۹-۱-۶-۷- تغذیه مورد نیاز میکروفن

این پارامتر بر حسب ولت به صورت محدوده ولتاژ کاری میکروفن مشخص می شود و در میکروفن هایی مانند میکروفن های کندانسور که نیاز به ولتاژ تغذیه دارند اغلب از طریق باتری یا از طریق ولتاژ تغذیه ورودی میکسر یا پیش تقویت کننده فانتوم پاور که معمولا ۴۸V+ است، تامین می شود.

۱۰-۱-۶-۷- جریان مصرفی میکروفن

این پارامتر جریان مصرفی میکروفن هایی که نیاز به منبع تغذیه دارد را بر حسب میلی آمپر بیان می کند.

یادآوری - منبع تغذیه باید توانایی تامین جریان مصرفی میکروفن را داشته باشد.

۲-۶-۷- ساختار انواع میکروفن

روش های مختلفی جهت تبدیل فشار صوتی به سیگنال الکتریکی در انواع میکروفن استفاده می شود. در این بخش متداول ترین انواع میکروفن معرفی شده است.

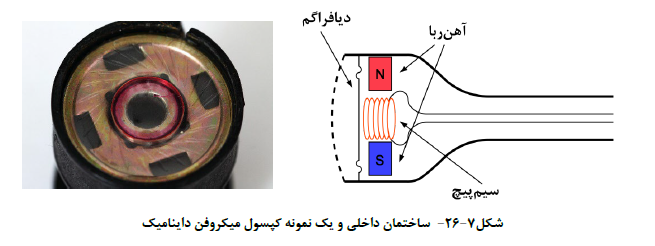

۱-۲-۶-۷- میکروفن های داینامیک

میکروفن داینامیک (پویا) دارای یک دیافراگم نازک و سبک است که به یک سیم پیچ متصل شده و با برخورد فشار صوتی به دیافراگم، سیم پیچ در داخل میدان مغناطیسی یک آهنربای ثابت حرکت می کند. در اثر حرکت سیم پیچ در میدان مغناطیسی ولتاژ الکتریکی القاء شده متناسب با صدا یا سیگنال صوتی تولید می شود. این نوع میکروفن ها به دلیل بزرگی کپسول آن بیشتر در میکروفن های دستی و میکروفن های مخصوص آلات موسیقی استفاده می شود و به دلیل بزرگی دیافراگم اصوات با فرکانس پایین را بهتر دریافت کرده و معمولا دارای امپدانس خروجی پایین است. شکل (۷-۲۶) ساختمان داخلی این نوع میکروفن را نشان می دهد.

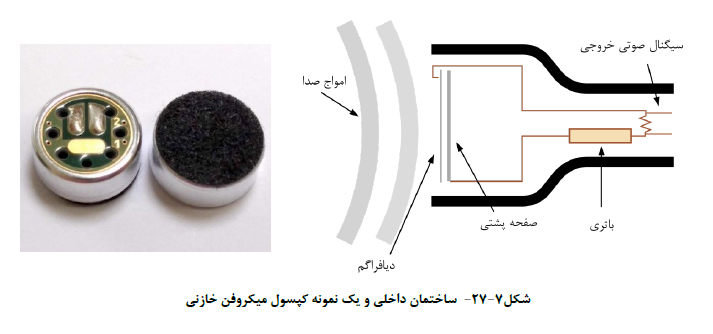

۲-۲-۶-۷- میکروفن های خازنی

میکروفن های خازنی (کندانسر) از دو صفحه موازی که تشکیل یک خازن را می دهد ساخته شده است که با انتقال فشار صوتی به یک یا هر دو صفحه و تغییر فاصله بین آنها موجب تغییر ظرفیت خازنی بین دو صفحه میشود. ظرفیت این خازن معمولا بین ۴۰ تا ۵۰ پیکوفاراد است. به منظور تولید سیگنال صوتی از تغییر ظرفیت خازن نیاز به منبع تغذیه و مدارهای تقویت کننده است و اغلب از ترانزیستورهای اثر میدان در داخل کپسول به عنوان مبدل و تقویت کننده استفاده می شود. در برخی مدل ها از تغییر ظرفیت خازن برای تغییر مدولاسیون یک مدولاتور فرکانس بالا استفاده می شود. این نوع میکروفن با توجه به کوچکی ابعاد در دستگاه هایی از قبیل تلفن همراه، هندزفری، میکروفن های یقه ای و کنفرانسی کاربرد فراوان دارد. میکروفن های خازنی هم چنین با توجه به مشخصه پاسخ فرکانسی خطی در دستگاه های اندازه گیری و تنظیم صوت استفاده می شود. شکل (7-27) ساختمان داخلی میکروفن خازنی را نشان می دهد.

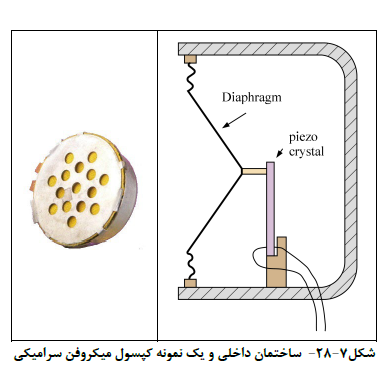

۳-۲-۶-۷- میکروفنهای سرامیکی

میکروفن های سرامیکی یا کریستالی بر اساس تولید انرژی الکتریکی بر اثر انتقال فشار صوتی به یک قطعه کریستال پیزو الکتریک کار می کند. در برخی مدل های ساده صفحه کریستال نقش دیافراگم میکروفن را ایفا کرده و مستقیما فشار صوتی به آن اعمال می شود و در مدل های پیشرفته تر از یک دیافراگم مجزا برای انتقال انرژی آکوستیک به قطعه پیزو الکتریک استفاده می شود. میکروفن های کریستالی با سرامیکی معمولا دارای امپدانس خروجی بالا در حدود ۱۰0kΩ است. با توجه به محدود بودن پاسخ فرکانسی این نوع میکروفن هم چنین در پیکاپ های مخصوص آلات موسیقی کاربرد دارد. شکل (۷-۲۸) ساختمان داخلی و یک نمونه کپسول میکروفن سرامیکی را نشان می دهد.

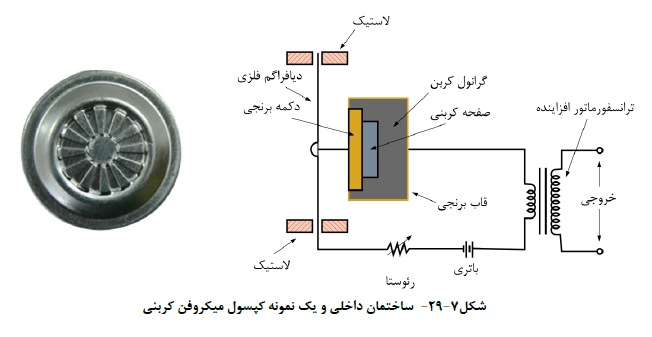

۴-۲-۶-۷- میکروفن های کربنی

این نوع میکروفن شامل یک کپسول محتوی پودر کربن به شکل گرانولهای ریز است که به دیافراگم متصل شده و با انتقال فشار صوتی به پودر کربن موجب تغییر مقاوت الکتریکی آن می شود. این نوع میکروفن عمدتا در گوشی های تلفن و سیستم اینترکام کاربرد داشته و کیفیت صدای پایینی دارد؛ همچنین برای تولید سیگنال صوتی نیازمند منبع تغذیه است. با توجه به پایین بودن امپدانس این میکروفن ها معمولا در خروجی کپسول از یک ترانسفورماتور تطبیق افزاینده کوچک استفاده می شود. بدین شکل ولتاژ و امپدانس خروجی کپسول افزایش پیدا کرده و ولتاژ (.d.e) موجود در مدار آن حذف می شود تا به ورودی پیش تقویت کننده وارد نشود. شکل (۷-۲۹) ساختمان داخلی و یک نمونه کپسول میکروفن کربنی را نشان می دهد.

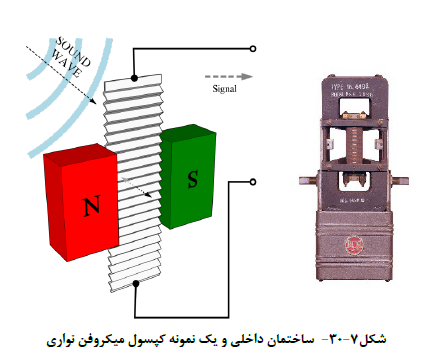

۵-۲-۶-۷- میکروفن های نواری

اساس کار میکروفن نواری شبیه میکروفن داینامیک است با این تفاوت که به جای سیم پیچ یک نوار که نقش دیافراگم را بازی می کند در میدان مغناطیسی قرار می گیرد. با ارتعاش این نوار هادی در میدان مغناطیسی آهنربای ثابت، در دو سر آن ولتاژی متناسب با فشار صوتی القاء می شود. شکل (7-30) ساختمان داخلی و یک نمونه کپسول میکروفن نواری را نشان می دهد.

علاوه بر میکروفن های فوق انواع میکروفن های دیگری نیز وجود دارد که توسط سازندگان مختلف با تکنولوژی های متفاوت عرضه می شود. برای آگاهی از مشخصات فنی هر یک باید به دفترچه راهنما و دستور العمل سازنده آن میکروفن  مراجعه شود.

۳-۶-۷- انواع کاربری میکروفن ها

بسته به کاربرد میکروفن ها ساختار فنی و مشخصات الکتریکی و آکوستیک آن ها متفاوت است، که برخی از متداول ترین انواع آن در این بخش معرفی شده است.

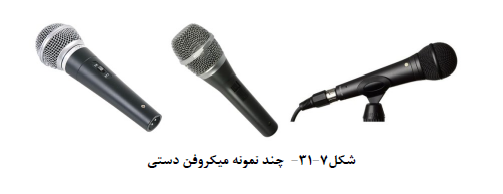

۱-۳-۶-۷- میکروفن های دستی

میکروفن های دستی پرکاربردترین مدل میکروفن ها هستند که در انواع و مشخصات فنی متفاوت ساخته می شوند. بدنه آن معمولا از یک بخش استوانه ای یا مخروطی شکل ساخته شده که در دست یا پایه میکروفن قرار می گیرد. هرچند بیشتر برای دریافت صدای انسان به کار می رود ولی برای دریافت صدای آلات موسیقی نیز کاربرد دارد. در برخی  مدل ها کلیدی جهت قطع و وصل کردن صدا روی بدنه آن تعبیه شده است ولی در مدل های حرفه ای به منظور جلوگیری از قطع نا خواسته صدا چنین کلیدی وجود ندارد. این نوع میکروفن ها در انواع با سیم و بیسیم ساخته می شود. شکل (۷-13) چند نمونه از میکروفن های دستی را نشان می دهد.

٧-۶-٣-٢- میکروفن های یقه ای

میکروفن های یقه ای معمولا در مواردیکه گوینده امکان نگهداشتن میکروفن در دست را ندارد به کار می رود و در اندازه های کوچک برای نصب روی لباس ساخته می شود. به دلیل کوچک بودن میکروفن های یقه ای اغلب از انواع کپسول های کندانسور در ساخت آنها استفاده می شود. با توجه به فاصله محل قرارگیری میکروفن از دهان گوینده لازم است میکروفن های یقه ای دارای حساسیت بالایی باشد. این نوع میکروفن ها در انواع با سیم و بی سیم ساخته می شود. شکل (7-32) چند نمونه میکروفن یقه ای را نشان می دهد.

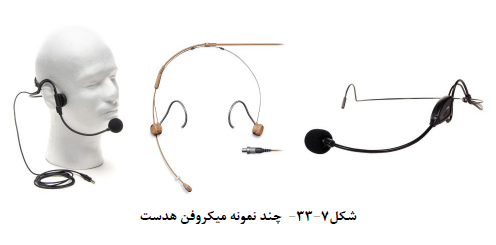

٧-۶-٣-٣- میکروفن های هدست

میکروفن های هدست ساختاری شبیه به میکروفن های یقه ای دارد با این تفاوت که دارای پایه ای است که روی سر و دو یا یک گوش قرار می گیرد. کپسول این میکروفن به دلیل فاصله نزدیک با دهان گوینده، سیگنال قویتر و ثابت تری تولید می کند. اغلب برای ارایه مطلب در جلسات، کلاس درس و در باشگاه های ورزشی که گوینده دارای تحرک است به کار می رود. این نوع میکروفن ها در انواع با سیم و بی سیم ساخته می شود. شکل (۷-۳۳) چند نمونه میکروفن هدست را نشان می دهد.

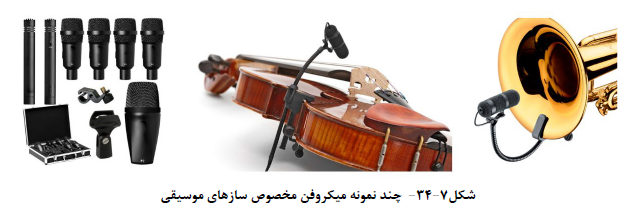

۴-۳-۶-۷- میکروفن های آلات موسیقی

میکروفن های مخصوص سازها و آلات موسیقی با توجه به تنوع ساختار و صدای آلات موسیقی دارای طیف وسیعی هستند. از آن جمله می توان از میکروفن های مخصوص سازهای زهی سازهای بادی سازهای کوبه ای از قبیل درام و پرکاشن که هر یک دارای یک مجموعه میکروفن هستند نام برد. هر میکروفن بنا به خصوصیات آکوستیک پهنای باند فرکانسی حساسیت و امکان نصب فیزیکی روی ساز طراحی و ساخته می شود. شکل (7-34) چند نمونه میکروفن مخصوص سازهای موسیقی را نشان می دهد.

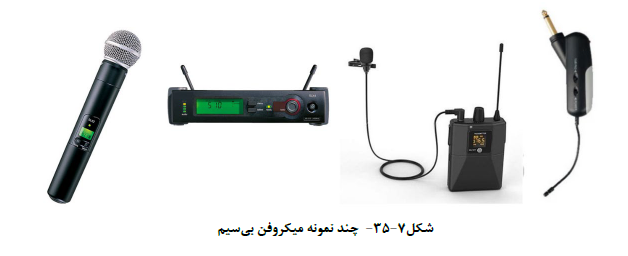

۵-۳-۶-۷- میکروفن های بی سیم

میکروفن های بیسیم که گاهی به آنها HF نیز گفته می شود، در مواردی که منبع صدا متحرک است و امکان نگه داشتن کابل میکروفن وجود ندارد به کار می رود. به دلیل نداشتن سیم رابط استفاده از آنها آسان تر است. ساختار آنها از یک میکروفن یک فرستنده رادیویی و یک گیرنده رادیویی تشکیل شده است. برخی از گیرنده ها دارای دو یا چند کانال مجزا جهت اتصال به چند میکروفن هستند. میکروفن های بی سیم بسته به کاربری آن دارای انواعی مانند دستی، یقه ای، هدست و هم چنین فرستنده مخصوص سازهای الکتریکی و دوربین هستند. میکروفن های بی سیم اغلب یا در فرکانس های بین 169MHz تا ۲۱۶MHz در باندهای VHF و/یا فرکانس های بین 470MHz تا ۹۵۸MHz در باند UHF ساخته می شوند. در برخی مدل های غیر حرفه ای در فرکانس های بین 26MHz تا 50MHz در باند FM نیز ساخته می شوند. به منظور جلوگیری از تداخل فرکانسی در مدل های حرفه ای امکان تنظیم کانال یا فرکانس رادیویی فرستنده و گیرنده وجود دارد. میکروفن های بیسیم در فرستنده خود از باطری به عنوان منبع تغذیه استفاده می کنند و به دو صورت آنالوگ و دیجیتال ساخته می شوند. شکل (۷-۳۵) چند نمونه میکروفن بی سیم را نشان می دهد.

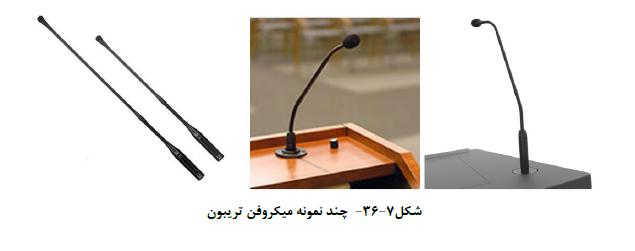

۶-۳-۶-۷- میکروفن های تریبون

میکروفن های تریبون اغلب از نوع گردن غازی است و بر روی تریبون نصب می شود و در طول پایه های مختلف مانند ۱۵، ۳۰ و ۵۰ سانتی متر ساخته می شود. به دلیل کوچک بودن میکروفن های تریبون اغلب از انواع کپسول های کندانسور در ساخت آنها استفاده می شود. از جمله مشخصات این نوع میکروفن حساسیت بالا جهت دریافت صدای سخنران با فواصل مختلف نسبت به میکروفن است. به منظور جلوگیری از کاهش شدت سیگنال در اثر حرکت سر سخنران به چپ و راست اغلب دو یا سه میکروفن یا بیشتر در کنار هم روی تریبون نصب می شود الگوی دریافت این میکروفن ها به منظور کاهش دریافت صدای محیط از نوع جهت دار قلبی شکل است. شکل (۷-۳۶) چند نمونه میکروفن تریبون را نشان می دهد.

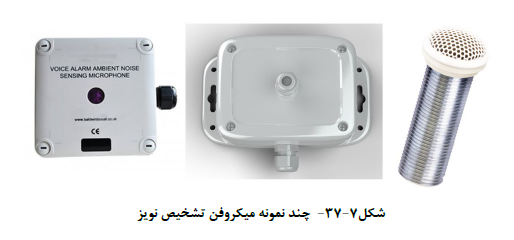

۷-۳-۶-۷- میکروفن های تشخیص نویز محیط

میکروفن های دریافت نویز در اماکن پر جمعیت مانند فرودگاه ها استادیوم های ورزشی ایستگاههای قطار و پایانه های مسافربری نصب شده و شدت آلودگی صوتی محیط را جهت تصحیح صدای سیستم صوتی دریافت می کند. این میکروفن ها بسته به کاربرد می تواند مخصوص فضای داخل و با فضای بیرونی ساخته شود. با توجه به محدوده نویز محیط این نوع میکروفن نیاز به پهنای فرکانسی وسیعی ندارد. شکل (7-37) چند نمونه از میکروفن های دریافت نویز را نشان می دهد.

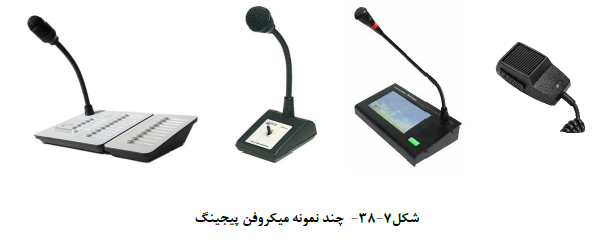

۸-۳-۶-۷- میکروفن های پیجینگ

میکروفن های پیجینگ در سیستم پیجینگ یا اعلان عمومی کاربرد دارد و در دو نوع رومیزی با پایه گردن غازی و دستی ساخته می شود. در این نوع میکروفن اغلب برای قطع و وصل صدا جهت جلوگیری از پخش ناخواسته دکمه قطع و وصل بر روی پایه و در مدل دستی بر روی بدنه وجود دارد. برخی از مدل ها بر روی پایه آن دکمه هایی برای انتخاب محدوده (زون) فراخوان تعبیه شده و برخی نیز جهت انجام تنظیمات دارای صفحه نمایش است. شکل (۷-۳۸) چند نمونه میکروفن پیجینگ را نشان می دهد.

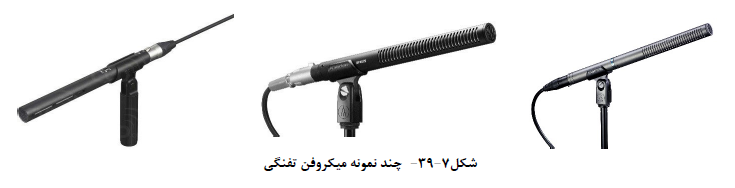

۹-۳-۶-۷- میکروفن های تفنگی

میکروفن های تفنگی یا گان جهت دریافت صدا از فاصله دور نسبت به منبع صدا ساخته شده و منبع صدا را هدف می گیرد. این میکروفن ها دارای الگوی دریافت یک جهته بسیار باریک بوده و از حساسیت بالایی برخورد است. به منظور افزایش جهت پذیری ساختاری لوله ای شکل و بلند دارند تا صداها از جهات اطراف تضعیف شده و حذف شود. شکل (7-39) چند نمونه میکروفن تفنگی را نشان می دهد.

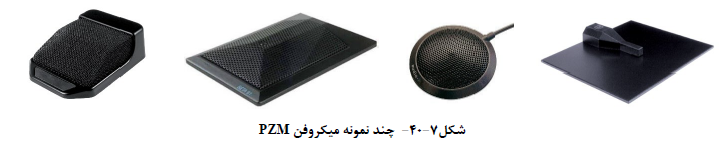

۱۰-۳-۶-۷- میکروفن های PZM

این میکروفن ها که میکروفنهای مرزی نیز نامیده می شود، به منظور کاهش دریافت انعکاس های نا خواسته صدا از سطح با نام پدیده آکوستیک مرزی و افزایش نسبت سیگنال به نویز طراحی و ساخته شده و بر روی سطح منعکس کننده صوت مانند میز کنفرانس نصب می شود. اغلب الگوی دریافتی آنها نیم کره ای است. شکل (۷-۴۰) چند  نمونه میکروفن PZM را نشان می دهد.

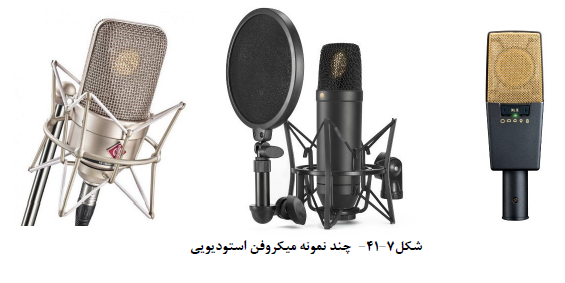

۱۱-۳-۶-۷- میکروفن های استودیویی

این نوع میکروفن ها در استودیوهای صدابرداری و ایستگاه های رادیویی استفاده می شود. با توجه به لزوم کیفیت و مشخصات فنی بالا جزء میکروفن های مرغوب و اغلب گران قیمت است. در ساخت آن ها به کارگیری دقت و تکنولوژی بالا ضرورت دارد. از آنجا که صدای دریافت شده در استودیو باید عاری از هر نوع صوت و ارتعاش ناخواسته باشد پایه مخصوص میکروفن را بر روی تعدادی فنر با کش معلق نگه می دارد تا ارتعاشات محیطی از طریق پایه میکروفن به بدنه آن و سیگنال صوت منتقل نشود. شکل (۷-۴۱) چند نمونه میکروفن استودیویی را نشان می دهد.

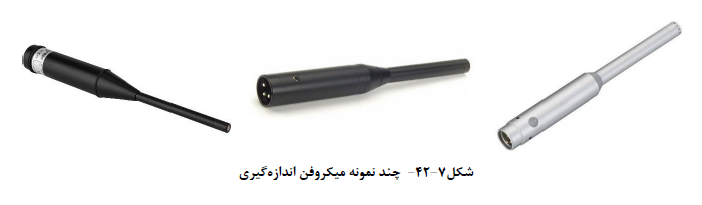

۱۲-۳-۶-۷- میکروفن های اندازه گیری

میکروفن های اندازه گیری جهت استفاده در دستگاه ها و یا نرم افزارهای اندازه گیری صوت طراحی و ساخته می شود. این نوع میکروفن جهت انجام تنظیمات سیستم صوتی از قبیل سیگنال پروسسورها و آنالایزر RTA مورد استفاده قرار می گیرد. این نوع میکروفن ها اغلب از کپسول کاندانسور استفاده کرده و پاسخ فرکانسی وسیع و مسطح در باند فرکانسی صوت دارند. شکل (۷-۴۲) چند نمونه میکروفن اندازه گیری را نشان می دهد.

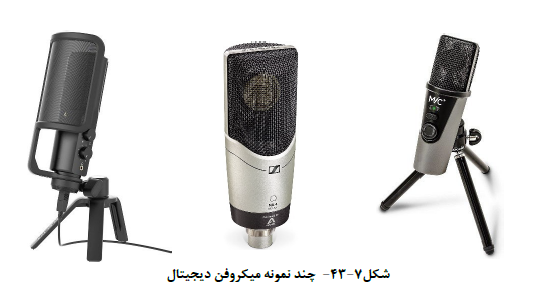

۱۳-۳-۶-۷- میکروفن های دیجیتال

میکروفن دیجیتال در واقع از یک میکروفن آنالوگ و یک مبدل آنالوگ به دیجیتال در داخل خود تشکیل شده است. سیگنال خروجی به صورت دیجیتال به ورودی دستگاه که اغلب کامپیوتر است به صورت اتصال USB یا انواع دیگر ارسال می شود. با توجه به سادگی ساختار این نوع میکروفن استفاده از آن در استودیوهای خانگی و ضبط صدا به وسیله تلفن همراه یا تبلت کاربرد فراوان دارد. شکل (7-43) چند نمونه میکروفن دیجیتال را نشان می دهد.

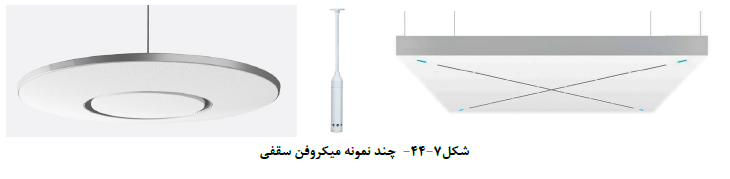

۱۴-۳-۶-۷- میکروفن های سقفی

به منظور دریافت صدا از همه جهات در برخی از مدلها از چند کپسول میکروفن استفاده می شود. این میکروفن ها بیش تر جهت دریافت صدای حضار در جلسه برای ارسال به خارج از اتاق مانند ویدیو کنفرانس با تماس تلفنی به کار می رود. شکل (۷-۴۴) چند نمونه میکروفن سقفی را نشان می دهد.

۱۵-۳-۶-۷- میکروفن های کنفرانسی

میکروفن های کنفرانسی در سالنهای جلسات و کنفرانس به کار می رود و به صورت پرتابل و یا نصب بر روی میز قرار می گیرد. مشخصات فنی و کاربرد این نوع میکروفن به عنوان یکی از اجزاء سالن های کنفرانس در فصل ۸ به تفصیل بیان شده است.
