مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۱۱-۷- بلندگوها

بلندگو یکی از مهمترین اجزاء سیستم های صوتی است که سیگنال الکتریکی صوتی را به انرژی مکانیکی آکوستیک تبدیل می کند هر بلندگو محتوی یک یا چند واحد راه انداز است. بلندگوها بر اساس نوع تبدیل الکتروآکوستیک به چند دسته به شرح زیر تقسیم می شود.

۱-۱۱-۷- بلندگوهای داینامیک

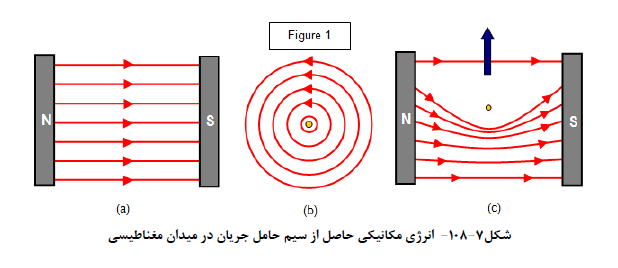

واحدهای راه انداز بلندگوی داینامیک کاربرد وسیعی در ساخت بلندگوها داشته و اکثر بلندگوها از این روش برای تبدیل سیگنال الکتریکی به انرژی آکوستیک استفاده می کند. عملکرد بلندگوهای داینامیک بر اساس حرکت کردن سیم پیچ حاوی جریان الکتریکی متناسب با صوت در میدان مغناطیسی ثابت است. مطابق شکل (۷-۱۰۸) در اطراف هر سیم یا سیم پیچ حامل ،جریان میدان مغناطیسی تشکیل می شود که در صورت قرار گرفتن این سیم پیچ در میدان مغناطیسی یک آهنربای دایم نیروی مکانیکی سیم پیچ را به حرکت در می آورد.

چنانچه جریان الکتریکی داخل سیم پیچ متناسب با سیگنال صوت باشد، حرکت سیم پیچ متناسب با صدای اولیه بوده و ارتعاش و انرژی مکانیکی صوتی تولید می کند با اتصال این سیم پیچ به صفحه یک دیافراگم و حرکت رفت و برگشت آن با جا به جا شدن مولکول های هوای اطراف دیافراگم صوت اولیه تولید می شود.

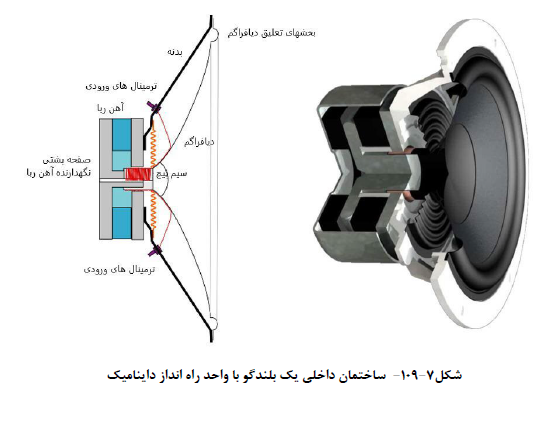

علی رغم اصول فیزیکی یکسان واحدهای راه انداز داینامیک بسته به فن آوری ساخت دارای تنوع هستند. شکل (۷-۱۰۹)  ساختمان داخلی و اجزاء یک بلندگو با واحد راه انداز داینامیک را نشان می دهد.

۲-۱۱-۷- بلندگوهای الکترواستاتیک

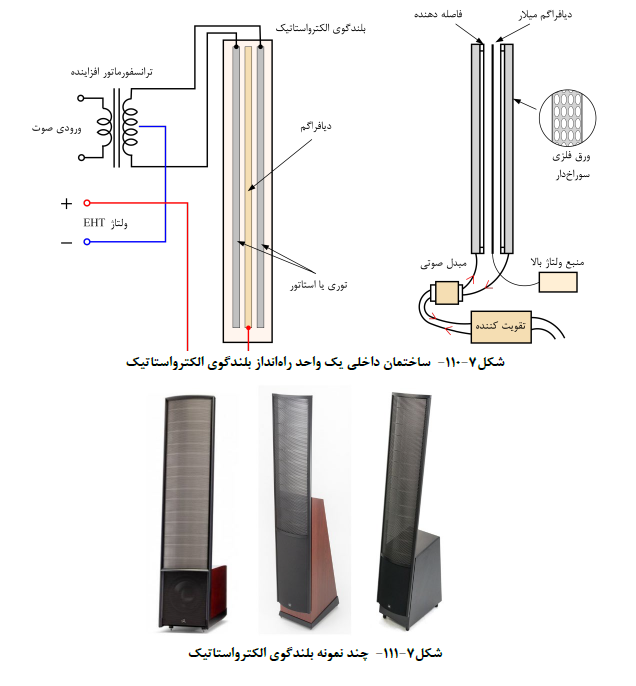

در این نوع بلندگو از یک دیافراگم صاف و نازک استفاده می شود که معمولا از یک ورق پلاستیکی پوشیده شده با ماده  رسانا مانند گرافیت که بین دو شبکه الکتریکی رسانا قرار دارد و فاصله هوایی کمی بین دیافراگم و شبکه وجود دارد. تشکیل می شود. صدا در اثر ارتعاش حاصل از جذب و دفع بارهای الکتریکی بین صفحات و دیافراگم که به یک ولتاژ بالا وصل شده تولید می شود. به دلیل امکان جابجایی کم صفحه دیافراگم امکان تولید صداهای بم به وسیله این نوع راه انداز  وجود ندارد به همین دلیل اغلب با واحدهای راه انداز داینامیک فرکانس پایین ترکیب می شود. این نوع بلندگو به دلیل  ساختار پیچیده و راندمان پایین کمتر مورد استفاده قرار میگیرد. شکل (۷-۱۱۰) ساختمان داخلی واحد راه انداز  بلندگوی الکترواستاتیک و شکل (۷-۱۱۱) چند نمونه بلندگوی ساخته شده از این نوع راه انداز را نشان می دهد.

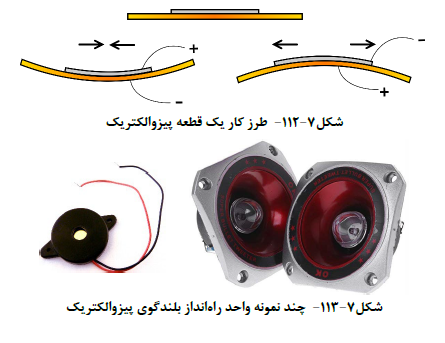

۳-۱۱-۷- بلندگوهای پیزوالکتریک

این نوع بلندگو از یک دیافراگم سرامیکی تشکیل شده و ساختاری شبیه به میکروفن های پیزوالکتریک دارد و بر اساس ارتعاش یک قطعه سرامیکی در اثر ولتاژ الکتریکی کار میکند این نوع بلندگو به دلیل کیفیت صدای پایین دارای کاربرد کمی است و اغلب به عنوان نویتر مورد استفاده قرار می گیرد. شکل (۱۱۲۷) طرز کار یک قطعه پیزوالکتریک و شکل (۱۱۳-۷) چند نمونه واحد راه انداز بلندگوی پیزوالکتریک را نشان می دهد.

۴-۱۱-۷- تفکیک فرکانسی در بلندگوها

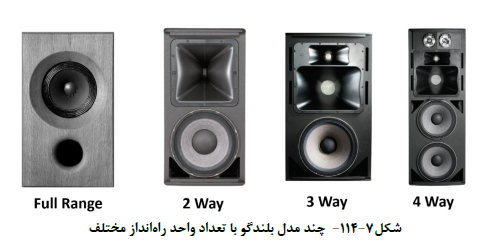

از آنجا که توانایی پخش پهنای باند فرکانس سیگنال صوتی در هر واحد راه انداز بلندگو تابع ابعاد آن است. یک واحد راه انداز به تنهایی قادر به تولید تمام فرکانسهای صوتی به صورت یکنواخت و خطی نیست به منظور افزایش کیفیت صدای خروجی و توانایی پخش تمام فرکانس های صوتی باند فرکانسی صوت را به دو سه یا چهار بخش و بیش تر تقسیم کرده و هر بخش را به واحد راه انداز مخصوص خود اعمال می کند. به همین منظور بلندگوها به صورت دوراهه، سه راهه، چهارراهه یا بیشتر ساخته می شود. بلندگوهای دوراهه متداول تر است. در بلندگوهای ساده و ارزان قیمت از یک واحد راه انداز استفاده شده که آنرا بلندگوی گستره کامل می نامند. در برخی از بلندگوها به منظور افزایش قدرت در یک بلندگو از چند واحد راه انداز برای یک فرکانس خاص استفاده می شود شکل (۷-۱۱۴) چند مدل بلندگو با تعداد واحد راه انداز مختلف را نشان می دهد.

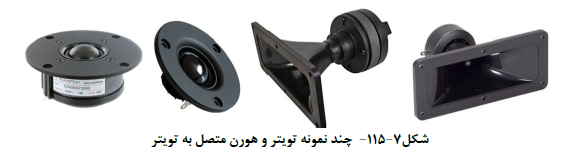

واحد راه انداز بلندگویی که فرکانسهای بالا یا صداهای زیر را پخش میکند تویتر نام دارد با توجه به کوتاه بودن طول موج فرکانس های بالا ابعاد دیافراگم تویترها کوچک تر از سایر واحدهای راه اندازه بلندگو است. از آنجا که فرکانس های بالای صوتی جهت دار است به منظور تعیین زاویه پخش تویتر آن را بر روی بدنه شیپوری شکل یا هورن نصب می کنند. ابعاد و زاویه های جدار داخلی هورن تعیین کننده زاویه پرتاب فرکانسهای بالای بلندگو است. شکل (۷-۱۱۵)  چند نمونه تویتر و هورن متصل به تویتر را نشان می دهد.

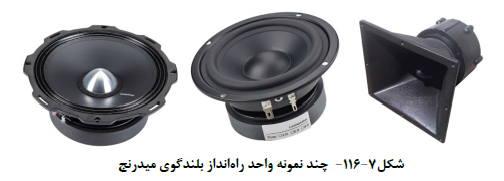

واحد راه انداز بلندگوهایی که فرکانس های متوسط را پخش میکند میدرنج نامیده می شود. این نوع واحد راه انداز دارای دیافراگم و ابعاد بزرگتری نسبت به تویتر است و در بلندگوهای سه راهه یا بیشتر استفاده می شود. در برخی از بلندگوها این واحد راه انداز بر روی هورن مخصوص فرکانس های متوسط نصب می شود. در بلندگوهای چهارراهه و بیش تر از دو یا چند واحد راه انداز مختلف میدرنج استفاده می شود. شکل (۷-۱۱۶) چند نمونه میدرنج را نشان می دهد.

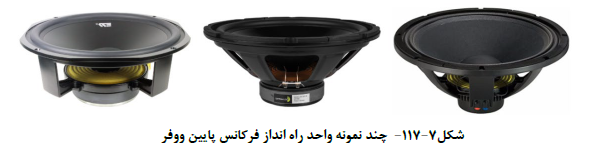

فرکانس های پایین صوتی در بلندگوها به وسیله واحد راه اندازهای ووفر پخش می شود. به دلیل بلند بودن طول موج فرکانس های پایین دیافراگم و ابعاد واحد راه انداز ووفر بزرگتر از سایر واحد راه اندازهای بلندگو است. به دلیل غیر جهت دار بودن فرکانس های پایین صوت معمولا واحد راه اندازهای ووفر فاقد هورن است. شکل (۷-۱۱۷) چند نمونه  واحد راه انداز ووفر را نشان می دهد.

۵-۱۱-۷- محفظه یا جعبه بلندگو

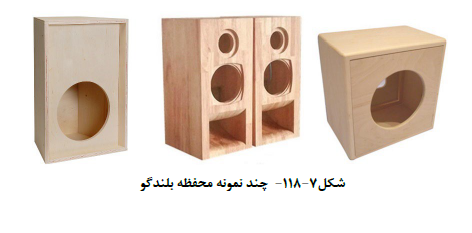

بسته به کاربرد هر بلندگو واحدهای راه انداز آن داخل محفظه بلندگو نصب می شود. محفظه بلندگو دارای مدل ها و ابعاد مختلفی است و از مواد مختلفی نیز ساخته می شود. از جمله این مواد میتوان از چوب پلاستیک، آلومینیوم و فایبر گلاس نام برد. یکی از مشخصات این محفظه ها مناسب بودن آن برای استفاده در فضای داخلی یا فضای بیرونی است. درجه حفاظتی (IP) بلندگوهایی که مخصوص فضای بیرون ساخته می شود باید به نحوی انتخاب شود که بلندگو در برابر نفوذ آب و گرد و غبار محافظت شود. برای پیشگیری از ایجاد خوردگی معمولا بلندگوهای قابل نصب در فضای باز از جنس آلومینیوم پلاستیک یا فایبر گلاس ساخته می شود. در صورت استفاده از چوب در بدنه این نوع بلندگوها باید از رنگ یا پوشش مخصوص جهت جلوگیری از نفوذ آب استفاده شود.

بلندگو با بدنه چوبی کاربرد فراوانی دارد. بدنه اکثر این نوع بلندگوها از تخته های فشرده چند لایه با قطرهای مختلف ساخته می شود. فن آوری طراحی ساختار و ابعاد محفظه بلندگو دارای حساسیت زیادی است که بر کیفیت صدای بلندگو تاثیر زیادی دارد. در شکل (۷-۱۱۸) چند نمونه محفظه بلندگو نشان داده شده است.

۶-۱۱-۷- تفکیک کننده فرکانسی پسیو

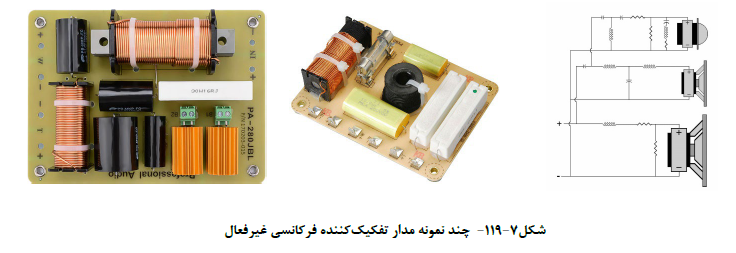

سیگنال صوتی در بلندگوهای دو راهه یا بیشتر و هم چنین برخی انواع ساب ووفر باید متناسب با واحدهای راه اندازه بلندگو به باندهای فرکانسی مختلف تفکیک شود برای این منظور از مدارهای فیلتر تفکیک کننده به نام کراس آور استفاده می شود این مدار به صورت پسیو معمولا در داخل بلندگو نصب می شود. این فیلترها از ترکیب مدارهای سلف خازن و مقاومت تشکیل شده است. در این مدار از فیلتر پایین گذر برای واحد راه انداز ووفر و ساب ووفر، از فیلترهای میان گذر برای واحد راه انداز فرکانس های رنج متوسط و فیلترهای بالاگذر برای واحد راه انداز تویتر استفاده می شود. در برخی مدارها از لامپ التهابی به جای مقاومت استفاده می شود. مدارهای تفکیک کننده پسیو موجب اتلاف انرژی تقویت کننده و کاهش راندمان بلندگو میشود این افت معمولا حدود 3dB- است ولی به دلیل قیمت پایین و سادگی مدارهای تفکیک کننده پسیو به طور وسیع مورد استفاده قرار می گیرد. شکل (۷-۱۱۹) چند نمونه مدار تفکیک کننده فرکانسی پسیو را نشان می دهد.

۷-۱۱-۷- بلندگوهای پسیو

بلندگوهای پسیو به بلندگوهایی گفته میشود که فاقد تقویت کننده قدرت داخلی بوده و توسط کابل های مخصوص بلندگو به تقویت کننده وصل می شود. این نوع بلندگو به دو گروه امپدانس پایین یا اهمی و امپدانس بالا یا ولتی تقسیم می شود.

۱-۷-۱۱-۷- بلندگوهای امپدانس پایین با اهمی

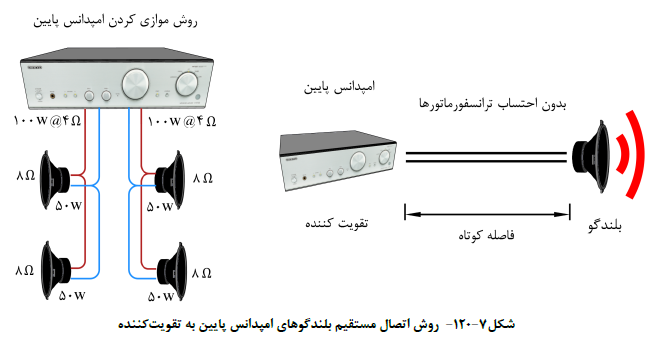

در این نوع بلندگو واحد راه انداز بلندگو به طور مستقیم و یا از طریق مدار تفکیک کننده فرکانسی به ترمینال یا جک ورودی بلندگو متصل می شود. اغلب این نوع بلندگوها دارای امپدانس ورودی ۸ اهم است ولی در مدل های ۶ اهم، ۴ اهم و ۱۶ اهم نیز ساخته می شود متناسب با امپدانس خروجی تقویت کننده نباید تعداد زیادی بلندگو به آن متصل کرد به طوری که امپدانس معادل کمتر از امپدانس خروجی تقویت کننده شود. برای مثال اغلب بین ۲ تا حداکثر ۴ بلندگوی اهم به صورت موازی به هم وصل می شود. هم چنین سطح مقطع و حداکثر طول کابل بلندگو متناسب توان مصرفی آن و با در نظر گرفتن دستور العمل سازنده انتخاب می شود. شکل (7-120) روش اتصال مستقیم بلندگوهای امپدانس پایین به تقویت کننده را نشان می دهد.

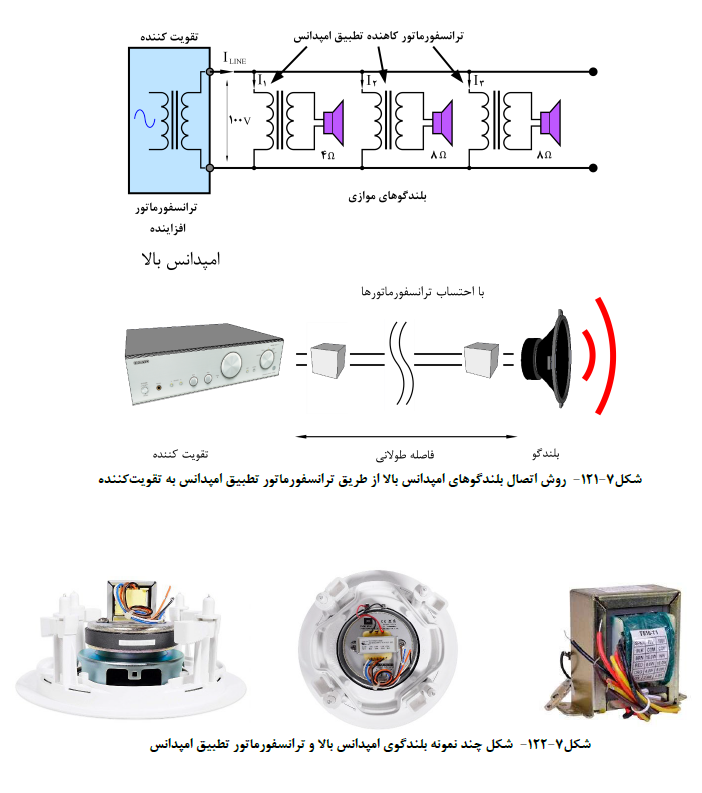

۲-۷-۱۱-۷- بلندگوهای امپدانس بالا یا ولتی

در سیستم های صوتی اطلاع رسانی مانند سیستم های پیجینگ و موسیقی زمینه BGM از انواع بلندگوهای امپدانس بالا استفاده می شود. در این روش به دلیل صرفه اقتصادی و بالا بودن امپدانس ورودی بلندگو میتوان تعداد زیادی بلندگو را به خروجی یک تقویت کننده وصل کرد. در این روش امپدانس و ولتاژ خروجی تقویت کننده به وسیله یک ترانسفورماتور افزاینده و یا به صورت الکترونیکی افزایش داده شده و در داخل بلندگو به وسیله یک ترانسفورماتور کاهنده تطبیق امپدانس داده می شود در این حالت با توجه به افزایش ولتاژ جریان کابل در توان ثابت کاهش یافته و میتوان این سیستم را برای مسیرهای طولانی تر به کار برد. هم چنین به دلیل کاهش افت توان در کابل میتوان از کابل های با سطح مقطع کمتر استفاده کرد. در سیستم های پیجینگ معمولا بسته به توان مصرفی و تعداد بلندگو از کابلهای 1/۵×۲ یا ۲/۵×۲ میلی متر مربع استفاده می شود. استاندارهای ۷۰، ۱۰۰، ۱۴۰ و ۲۰۰ ولت در این زمینه وجود دارد ولی متداول ترین آنها ۷۰ و ۱۰۰ ولت است. این نوع بلندگوها اغلب دارای توان کمتری نسبت به بلندگوهای امیدانس پایین هستند و هم چنین به منظور دسترسی به توانهای مختلف سیم پیج اولیه ترانسفورماتور تطبیق امپدانس با سرهای مختلف و یا به صورت سلکتوری تعبیه می شود. با توجه به افزایش ولتاژ در سیستم امپدانس بالا و قرار گرفتن کابل های بلندگو در سینی کابل یا رایزرهای جریان ضعیف امکان ایجاد تداخل الکترومغناطیسی و نویز در کابل های سایر سیستم های جریان ضعیف وجود دارد. به همین دلیل باید از کابل های شیلددار در سیستم های امپدانس بالا استفاده کرد و یا کابل ها از لوله محافظ فلزی عبور داده شود. در شکل (۷-۱۲۱) روش اتصال بلندگوهای امپدانس بالا از طریق ترانسفورماتور تطبیق امپدانس به تقویت کننده نشان داده شده است. شکل (۷-۱۲۲) چند نمونه بلندگوهای امپدانس بالا و ترانسفورماتور تطبیق امپدانس را نشان می دهد.

۸-۱۱-۷- بلندگوهای اکتیو

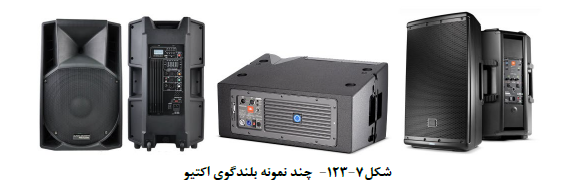

تقویت کننده این نوع بلندگو در داخل آن تعبیه شده و برای پخش صدا نیاز به سیگنال صوتی آنالوگ یا دیجیتال و جهت تغذیه به برق در برخی مدلها باتری نیاز دارد بیشترین کاربرد این نوع بلندگو در بلندگوهای مانیتور سن، مانیتور اتاق فرمان و سیستم های صوتی قابل حمل است. برخی مدلهای خاص بلندگوی اکتیو در نصب ثابت نیز کاربرد دارد. بلندگوهای اکتیو پیشرفته مجهز به یک پردازشگر سیگنال صوت است و هم چنین در مدلهای دیجیتال امکان اتصال به کامپیوتر و شبکه صوتی دیجیتال نیز وجود دارد. شکل (۷-۱۲۳) چند نمونه بلندگوهای اکتیو را نشان می دهد.

۹-۱۱-۷- انواع بلندگوها

۱-۹-۱۱-۷- بلندگوهای سقفی

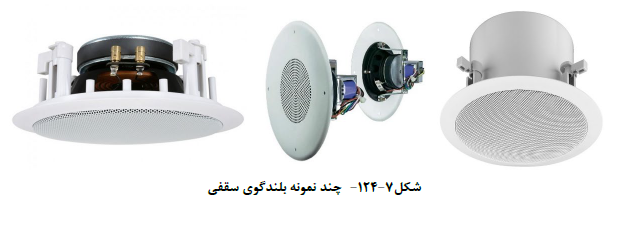

بلندگویی است که بر روی سقف نصب شده و صوت را در جهت عمود بر زمین منتشر میکند. منحنی پخش این بلندگوها اغلب به صورت مخروطی و با زاویه پخش مشخص است این نوع بلندگو در اندازه های کوچک تا متوسط با قدرت های ۳ تا ۳۰ وات یا بیشتر ساخته میشود و در مدلهای فول رنج و دوراهه ارایه میشود این نوع بلندگوها فضای کمی را اشغال کرده و بیشتر در سیستم های پیجینگ و BGM کاربرد دارد و اغلب به صورت امپدانس بالا ساخته می شود. بلندگوهای سقفی به صورت روکار با قاب پشت و هم چنین توکار جهت نصب در سقف کاذب ساخته میشود. شکل (۷-۱۲۴) چند نمونه بلندگوی سقفی را نشان می دهد.

۲-۹-۱۱-۷- بلندگوهای ستونی

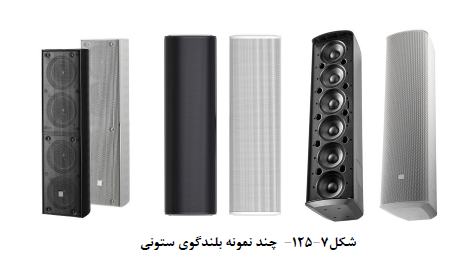

این نوع بلندگو به شکل ستونی بوده و معمولا از یک تا چند واحد راه انداز به صورت آرایه عمودی در داخل یک محفظه مستطیلی یا استوانه عمودی ساخته میشود و از قدرتهای ۳ تا ۲۰۰ وات یا بیشتر در مدلهای متنوعی تولید می شود. این بلندگوها اغلب امپدانس بالا بوده و در سیستم های پیجینگ و BGM کاربرد دارد و به طور عمودی بر روی دیوار یا ستونها و به شکل روکار نصب میشود بلندگوهای ستونی در مدلهای مخصوص نصب در فضای داخلی و مخصوص فضای باز ساخته شده با توجه به کم بودن عرض آن میتواند بر روی پایه های فلزی تاسیسات برقی نصب شود. شکل (۱۲۵-۷) چند نمونه بلندگوی بستونی را نشان می دهد.

۳-۹-۱۱-۷- بلندگوهای دیواری توکار

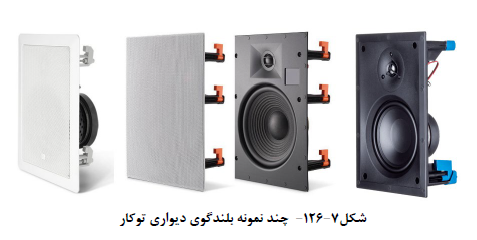

ساختار بلندگوهای دیواری توکار مانند بلندگوهای سقفی به شکلی است که به صورت توکار نصب میشود و معمولا به شکل مستطیل و اغلب دوراهه یا بیشتر است جهت نصب لازم است حفره مناسب در داخل دیوار تعبیه شود. شکل (۱۲۶-۷) چند نمونه بلندگوی دیواری توکار را نشان میدهد.

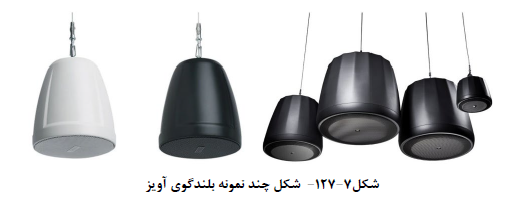

۴-۹-۱۱-۷- بلندگوهای آویز

این نوع بلندگوی سقفی به شکل آویز بوده و غالبا در مکانهای فاقد سقف کاذب نصب میشود. این نوع بلندگو مطابق با دستور العمل سازنده از طریق پایه های مخصوص زنجیر و یا سیم فلزی و براق آلات مخصوص از سقف اصلی آویزان می شود. اغلب از نوع امپدانس بالا ساخته شده و در سیستم های پیجینگ و BGM کاربرد دارد. این بلندگوها اغلب در مدلهای دوراهه و قول رنج ساخته میشود. در شکل (۷-۱۲۷) چند نمونه بلندگوی آویز نشان داده شده است.

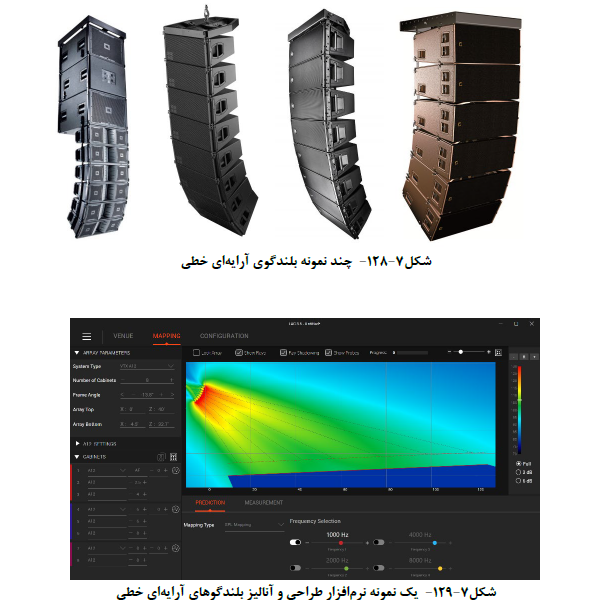

۵-۹-۱۱-۷- بلندگوهای آرایه ای خطی

بلندگوهای آرایه ای خطی با توجه به قدرت بالا و تواناییهای فنی در سالنهای همایش سالنهای کنسرت و هم چنین کنسرتهای فضای باز کاربرد فراوان دارد. از خصوصیات بارز این نوع بلندگو ایجاد حداقل اختلاف شدت (dB) صدا بین فاصله نزدیک و دور است و به صورت دسته هایی با چند بلندگو استفاده میشود. دسته های بلندگوی آرایه ای خطی معمولا به صورت آویز نصب میشود و در قدرتهای ۲۰۰ تا ۲۰۰۰ وات یا بیشتر و به صورت دوراهه، سه راهه با بیش تر و در مدلهای اکتیو و پسیو ساخته میشود. اتصالات مکانیکی این بلندگوها به گونه ای است که میتوان زاویه هر بلندگو با بلندگوی دیگر را به دقت تنظیم کرد. این بلندگوها دارای زاویه پخش افقی گسترده (۹۰ تا ۱۱۰ درجه) و زاویه عمودی محدود (۱۰ تا ۳۰ درجه) بوده و با نصب بلندگوها بر روی هم در یک دسته زاویه افقی ثابت و زاویه عمودی بیش تر و قابل تنظیم بدست میآید برای بدست آوردن حداکثر کارایی تنظیمات این بلندگوها از نظر نصب فیزیکی و زوایای بین بلندگوها در هر کلاستر و هم چنین تنظیمات پردازشگر باید با دقت انجام شود. شدت صدای بلندگوهای بالاتر بیشتر و بلندگوهای پایین تر کمتر است زیرا بلندگوهای بالایی بخشهای دورتر و بلندگوهای پایینی بخش های نزدیک تر فضا را تحت پوشش قرار میدهد برای طراحی نصب و تنظیم صحیح نرم افزارهای کمکی وجود دارد که می توان از آنها استفاده کرد. شکل (۷-۱۲۹) یک نمونه نرم افزار طراحی و آنالیز صوتی را نشان می دهد. این نوع بلندگو به دلیل ارتفاع زیاد دسته ها برای سالنهای با سقف کوتاه مناسب نیست جهت نصب بلندگوهای آرایه ای خطی مطابق با دستور العمل سازنده از زنجیر یا سیم فلزی استفاده شده و برای بالا بردن هر دسته از بالابر مناسب و متناسب با وزن به صورت نصب دایمی و یا موقت استفاده میشود. لازم است با توجه به جمع وزن دسته بلندگوها و بالابر و یراق آلات  محاسبات وزن و سازه ای مناسب با هماهنگی مهندس مشاور سازه صورت پذیرد و در صورت نصب در فضای باز لازم  است جرثقیل و سازه های مناسب به کار گرفته شود. شکل (۷-۱۲۸) چند نمونه بلندگوی آرایه ای خطی را نشان می دهد.

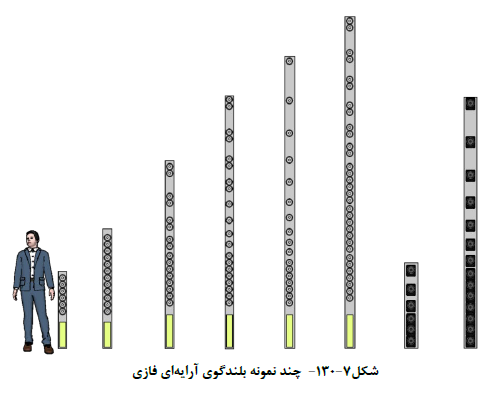

۶-۹-۱۱-۷- بلندگوهای آرایه ای فازی

بلندگوی آرایه ای فازی شبیه بلندگوهای ستونی است و چندین واحد راه انداز بلندگو به صورت عمودی در یک محفظه قرار گرفته است. این بلندگوها اغلب اکتیو بوده و تقویت کننده و پردازشگر سیگنال نیز در داخل محفظه بلندگو قرار دارد. معمولا هر واحد راه انداز بلندگو یا یک مجموعه از واحدهای راه انداز به وسیله یک تقویت کننده مجزا راه اندازی می شود. خصوصیت اصلی بلندگوهای آرایه ای فازی ایجاد تمرکز صدا در فاصله معین و جلوگیری از ارسال صدای مستقیم به سطوح منعکس کننده صدا مانند سقف و دیوارها است. این عمل با به وجود آوردن تاخیر فازی در سیگنال واحدهای راه انداز به وجود میآید فاصله تمرکز صدا به وسیله نرم افزار کنترلی ارایه شده توسط سازنده بلندگو محاسبه و تنظیم می شود به همین دلیل برای فضاهایی که از وضعیت آکوستیک مناسبی برخوردار نیست مانند فرودگاه ها و ترمینال های مسافربری به عنوان بلندگوی پیجینگ مناسب است. با توجه به اینکه در ساخت این بلندگوها از واحد راه اندازهای کوچک میدرنج استفاده میشود پاسخ فرکانسی پایین ضعیفی دارند این نوع بلندگوها با اندازه های مختلف با ارتفاع یک تا شش متر ساخته میشود. در شکل (7-130) چند نمونه بلندگوی آرایه ای فازی نشان داده شده است.

۷-۹-۱۱-۷- بلندگوهای پخش نقطه ای

بلندگوی بخش نقطه ای بلندگوی معمولی است که در واقع صدا از یک نقطه که معمولا مرکز تویتر است منتشر می شود. این نام گذاری در برابر بلندگوهای آرایه ای خطی و ستونی که منبع صدا به صورت خطی است صورت گرفته است. این نوع بلندگوها پرکاربردترین نوع بلندگو است و در ابعاد و قدرتهای مختلف ۵ تا ۲۰۰۰ وات یا بیش تر ساخته می شود. اغلب به صورت دوراهه و سه راهه یا بیشتر عرضه شده و در سالنهای همایش آمفی تئاتر و تالارهای کوچک و متوسط کاربرد زیادی دارد و به صورت مخصوص فضای داخل و هم چنین فضای بیرون ساخته می شود.

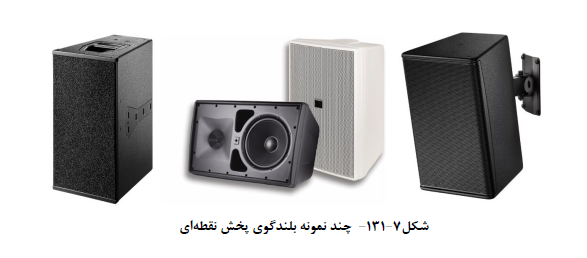

بلندگوهای نقطه ای معمولا بر روی پایه و پایه های دیواری نصب میشود. این نوع بلندگو ممکن است مطابق با دستور العمل سازنده قابلیت نصب به صورت آویز یا در برخی مدلها به صورت آرایه ای را داشته باشد. در شکل (7-131) چند نمونه بلندگوی پخش نقطه ای نشان داده شده است.

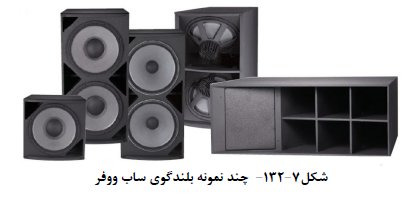

۸-۹-۱۱-۷- بلندگوهای ساب ووفر

این نوع بلندگو جهت پخش صوت با فرکانسهای پایین از حدود ۳۰ تا ۵۰ در انواع مختلف با توان ها و اندازه های متفاوتی ساخته شده و در پخش موسیقی موجب افزایش چشم گیر کیفیت میشود ساب ووفر در کنسرت و سینماها یکی از بخشه ای ضروری سیستم صوتی را تشکیل میدهد. با توجه به انتشار فرکانس های پایین بر روی سطوح اغلب بر روی زمین و در کنج فضا نصب شده و در مدلهای سقفی توکار سقفی آویز یا آرایه ای خطی نیز ساخته می شود. این نوع بلندگو در مدلهای با یک واحد راه انداز دو واحد راه انداز (دبل) یا بیشتر و معمولا دارای قدرت ۱۰۰ تا ۴۰۰۰ وات یا بیش تر تولید می شود. شکل (7-132) چند نمونه بلندگوی ساب ووفر را نشان می دهد.

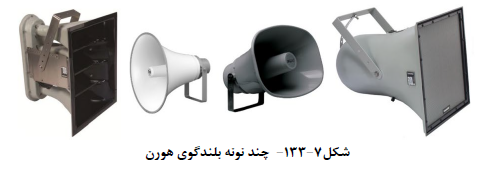

۹-۹-۱۱-۷- بلندگوهای هورن یا شیپور

بلندگوهای هورن کاربرد وسیعی در فضاهای باز به منظور اطلاع رسانی دارند با توجه به خصوصیت فیزیکی و قیفی شکل بودن هورن دارای پرتاب بالا و جهت مندی زیاد است. به همین دلیل جهت پوشش سطح وسیعی در فضای باز مورد استفاده قرار میگیرد و از آنجا که صدای آن از فواصل دور شنیده میشود اغلب در مساجد و مراسم سخنرانی فضای باز مورد استفاده قرار میگیرد. این نوع بلندگو در مدلهای کوچک و ساده با توجه به کوچک بودن واحد راه انداز توانایی پخش فرکانسهای پایین را نداشته و از کیفیت صوتی بالایی برخوردار نیست ولی در مدلهای پیشرفته تر دارای واحد راه انداز ووفر است و به صورت دوراهه یا سه راهه و بیشتر ساخته شده و کیفیت صدای بالایی دارد. این نوع بلندگو با توجه به نوع کاربری اغلب مخصوص فضای بیرون ساخته میشود و دارای درجه حفاظتی یا (IP) مناسب فضای باز است. و اغلب در مدلهای امیدانس بالا ساخته میشود استفاده از این نوع بلندگوها به دلیل پرتاب قوی و افزایش انعکاسهای داخلی اغلب در فضای بسته توصیه نمیشود. شکل (۱۳۳۷) چند نمونه بلندگوی هورن را نشان می دهد.

۱-۹-۹-۱۱-۷- بلندگوهای سینمایی

بلندگوهایی که در سینماها استفاده میشود با توجه به کاربری ویژه آنها دارای تفاوتهای ساختاری با سایر بلندگوها بوده و دارای مدلهای مختلف است طراحی و ساختار بلندگوهای سینمایی بر اساس استاندارهای سینمایی مانند THX و Dolby انجام میشود. در هر سینما بسته به ابعاد سالن از مدلهای با قدرتهای مختلف و تعداد بلندگوهای متفاوت استفاده می شود. بلندگوهای سینمایی به سه گروه کلی تقسیم میشوند.

۲-۹-۹-۱۱-۷- بلندگوهای اصلی سینمایی

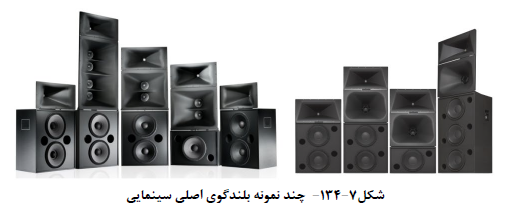

این بلندگوها در پشت صفحه نمایش نصب میشوند و بسته به ابعاد سینما دارای قدرتهای مختلفی است و به صورت دوراهه، سه راهه و چهارراهه یا بیشتر ساخته میشود. این بلندگوها با فرمت LCR حداقل به تعداد سه عدد در پشت پرده نصب میشود در پرده های بزرگ گاهی تعداد آن به ۵ یا ۷ عدد می رسد به واسطه هورنهای بزرگ بر روی واحد راه اندازهای تویتر و میدرنج دارای پرتاب صدای بالا هستند. در شکل (۱۳۴۷) چند نمونه بلندگوی اصلی سینمایی نشان داده شده است.

۳-۹-۹-۱۱-۷- بلندگوهای ساب ووفر سینمایی

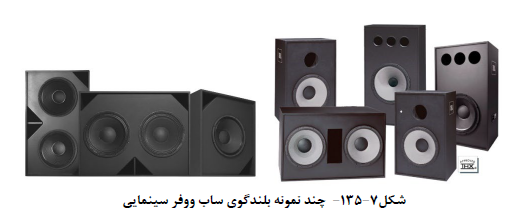

بلندگوهای ساب ووفر سینمایی در زیر پرده نمایش بر روی زمین نصب میشود. این بلندگوها وظیفه پخش صوت با فرکانسهای پایین را به عهده داشته و معمولا دارای قدرت بالایی نسبت به سایر بلندگوهای سینمایی است. تعداد و قدرت بلندگوهای ساب ووفر سینمایی بستگی به حجم سالن سینما دارد. در ساختار ساب ووفرهای سینمایی معمولا از واحدهای راه انداز ۱۵ یا ۱۸ اینچ استفاده میشود. در شکل (۱۳۵۷) چند نمونه بلندگوی ساب ووفر سینمایی نشان داده شده است.

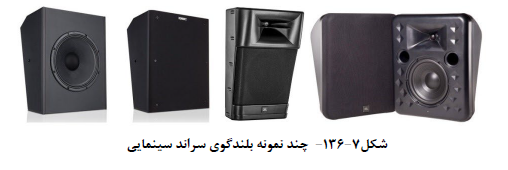

4-9-9-11-7- بلندگوهای سراند سینمایی

بلندگوهای سراند در اطراف سالن سینما و در جهتهای چپ راست و پشت سالن روی دیوار نصب میشود. این بلندگوها پخش اصوات جهت دار و ایجاد افکتهای صوتی احاطه گر را به عهده دارد. تعداد و قدرت آنها بستگی به ابعاد سالن سینما دارد و متناسب با نوع و قالب طراحی سیستم صوتی سینما دارای روشهای ۱ ،۱، ۱,۵، ۷,۶ و گاهی ۹,۱ سربندی و اتصالات آنها متفاوت است. این بلندگوها با توجه به کاربری و محل نصب دارای زاویه پخش رو به پایین است. در شکل (7-136) چند نمونه بلندگوی سراند سینمایی نشان داده شده است.

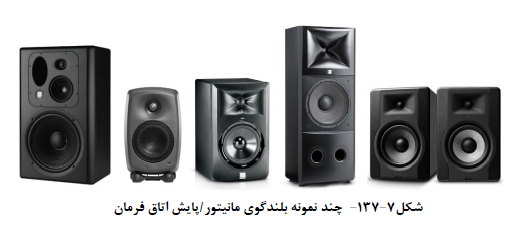

۱۰-۹-۱۱-۷ بلندگوهای مانیتور پایش در اتاق فرمان

این نوع بلندگوها جهت پایش سیگنال صوت در اتاقهای فرمان کنترل صوت مانند سالنهای آمفی تئاتر، استودیو کنسرت و سینما به کار میرود. اغلب این بلندگوها اکتیو است ولی در مدلهای پسیو نیز ساخته میشود. با توجه به مرجع بودن صدای این نوع بلندگو برای صدابردار لازم است از کیفیت صدای بالا و پاسخ فرکانسی مناسب برخوردار باشد. این بلندگوها معمولا در مدلهای دوراهه سه راهه یا بیشتر ساخته میشود. به منظور افزایش دقت صدای خروجی در مدل های حرفه ای لازم است صدای آن کالیبره شود. شکل (۱۳۷۷) چند نمونه بلندگوی مانیتور پایش اتاق فرمان را  نشان می دهد.

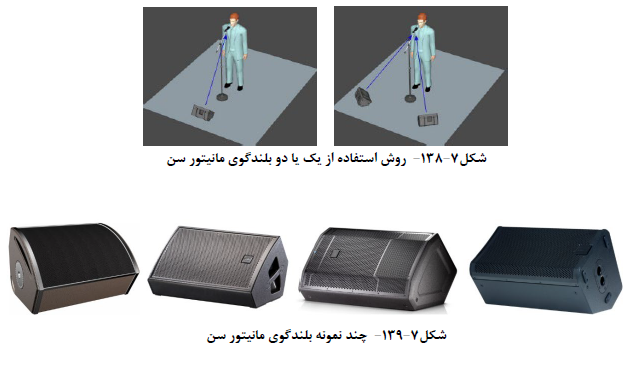

۱-۹-۱۱-۷- بلندگوهای مانیتور پایش سن

به وسیله بلندگوهای مانیتور سن گوینده با خواننده صدای خود و هم چنین نوازنده صدای آلات موسیقی را در هنگام اجرای برنامه میشنود محفظه این نوع بلندگو که بر روی سن قرار میگیرد دارای زاویه ای به سمت گوینده یا نوازنده است و به صورت متحرک طراحی میشود. اکثر بلندگوهای مانیتور از نوع اکتیو است ولی به صورت پسیو هم ساخته می شود. این بلندگوها با توجه به مجاورت میکروفن برای کاهش فیدبک بهینه سازی میشود جهت احاطه صدا برای خواننده یا گوینده از دو بلندگوی مانیتور در دو سمت استفاده میشود. شکل (7-138) روش استفاده از یک یا دو  بلندگوی مانیتور سن را نشان می دهد. در شکل (۷-۱۳۹) چند نمونه بلندگوی مانیتور سن دیده می شود.

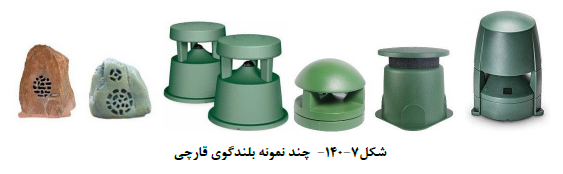

۱۲-۹-۱۱-۷- بلندگوهای قارچی

بلندگوهای قارچی جهت نصب بر روی زمین و در فضاهای باز مانند پارکها که امکان قراردادن بلندگو بر روی پایه یا  دیوار وجود ندارد استفاده میشود. به همین دلیل از نوع مقاوم در برابر نفوذ آب و با درجه حفاظتی بالا (IP) ساخته  می شود. جهت هماهنگی با فضای سبز اکثرا به رنگ سبز و از جنس پلاستیک با فایبرگلاس و در برخی مدل ها به شکل  سنگ ساخته میشود. به منظور نصب صحیح باید کابل ورودی آنها از طریق لوله های زمینی و آب بندی شده از کف به  بلندگو متصل شود. شکل (7-140) چند نمونه بلندگوی قارچی را نشان میدهد.

۱۳-۹-۱۱-۷- بلندگوهای تزیینی

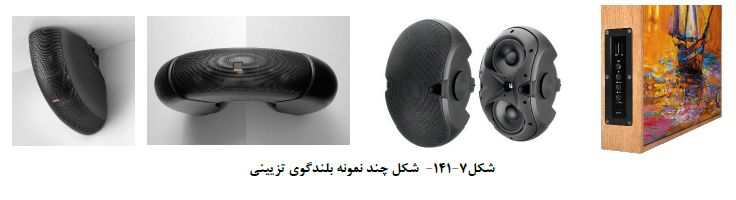

بلندگوهای تزیینی جهت هماهنگی و زیبایی با چیدمان داخلی و با طرح و اشکال مختلف ساخته می شود. در برخی مدل ها، بلندگو به شکل قاب عکس جهت نصب روی دیوار به کار میرود. شکل (7-141) چند نمونه بلندگوی تزیینی را نشان می دهد.
