نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 1- جزئيات و اتصالات ديوارهای فلزی ساده

اين نوع ديوارها از ورق های فلزی موج دار يا ذوزنقه ای شكل همراه با لايه عايق حرارتی يا بدون آن، روی سازه فولادی به كمک پروفيل های فرعی Z شكل نصب می شوند. ديوارهای با لايه عايق حرارتی از  سمت داخل به وسيله تور سيمی يا رابيتس پوشش داده می شود كه در صورت نياز روی آن را با مصالح نازک كاری اندود يا پوشيده شود. محل تقاطع، ابتدا و انتهای ورق های بايد با دقت درگير و درزگيری شود به گونه ای كه ضمن تأمين استحكام لازم مانع نفوذ باد و باران شود.
فاصله پروفيل های Z و تعداد پيچ ها برای نصب (درطول يا واحد سطح) بايد مطابق مشخصات فنی خصوصی باشد. كليه پيچ ها از نوع خودرو و گالوانيزه همراه با واشر سد رطوبت و واشر فلزی گالوانيزه برای حفاظت و استحكام باشد.
نقشه های اين بخش شامل:

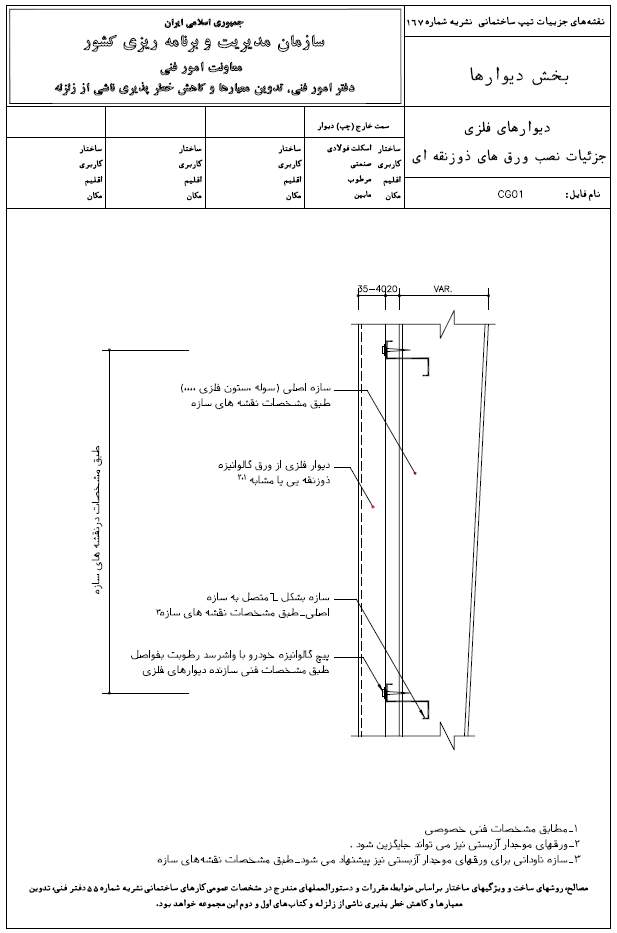

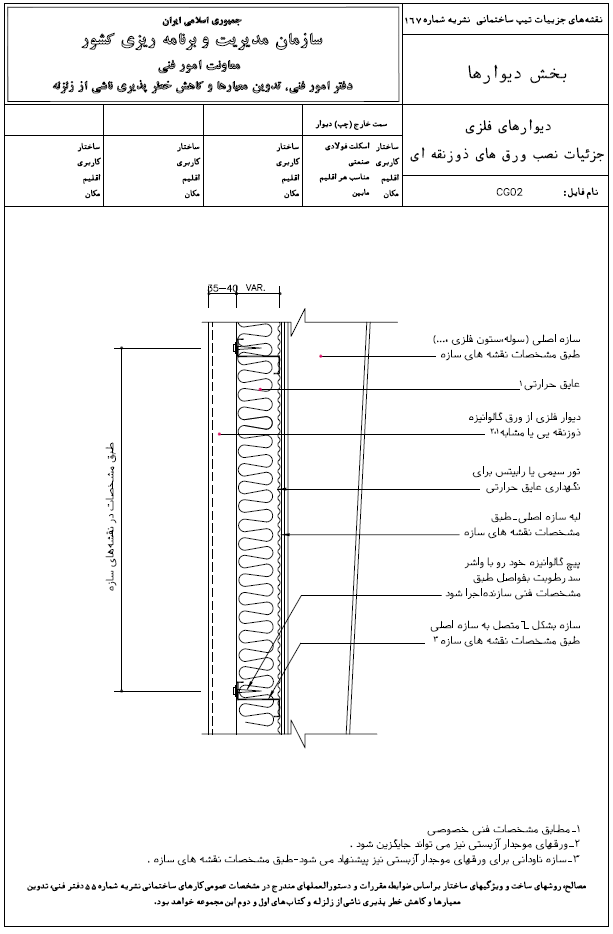

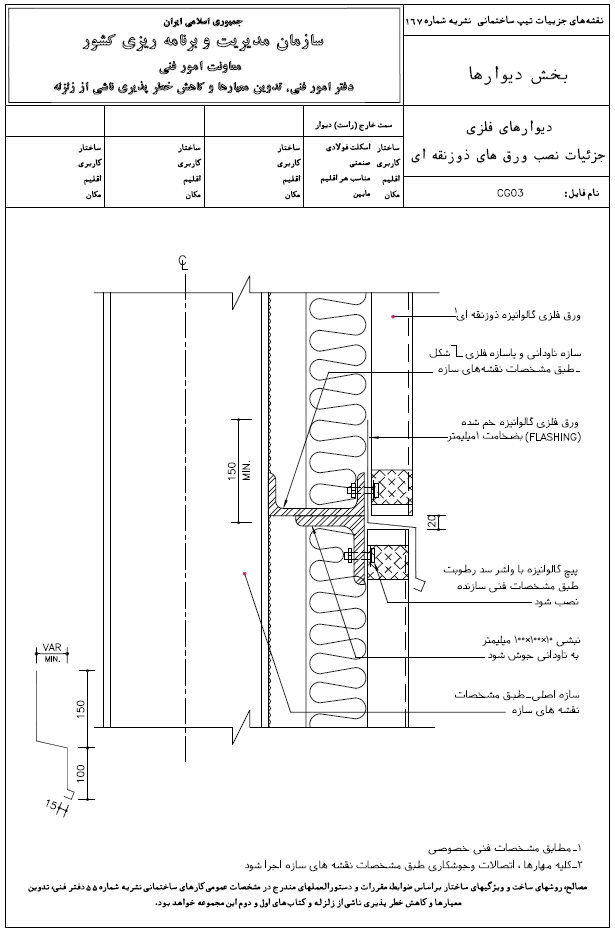

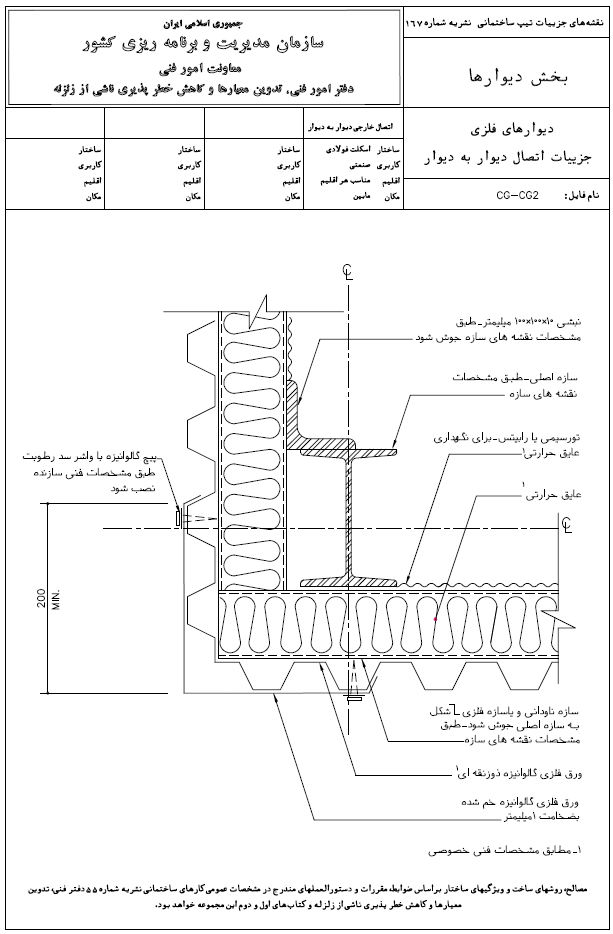

• نقشه های جزئيات نصب و اتصال ورق ها

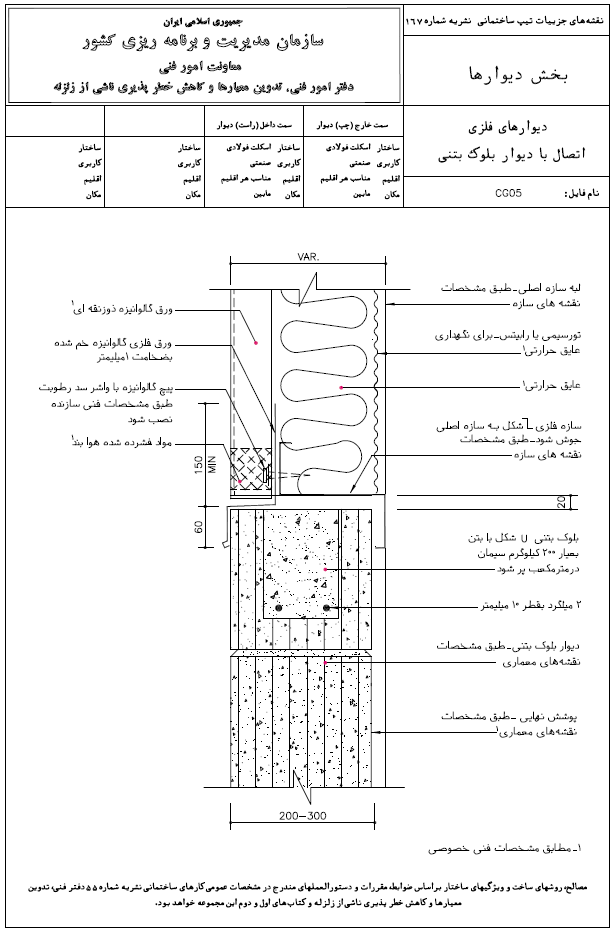

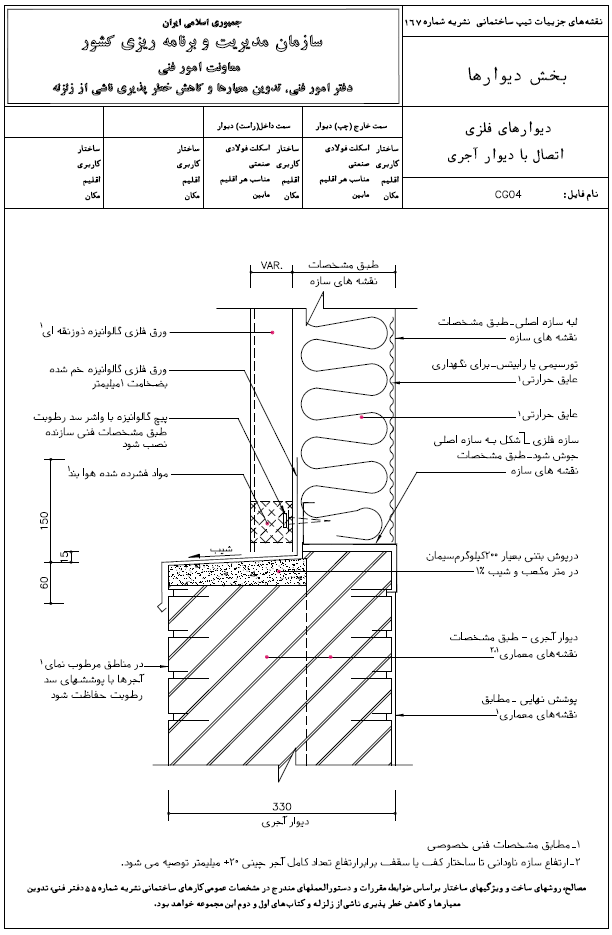

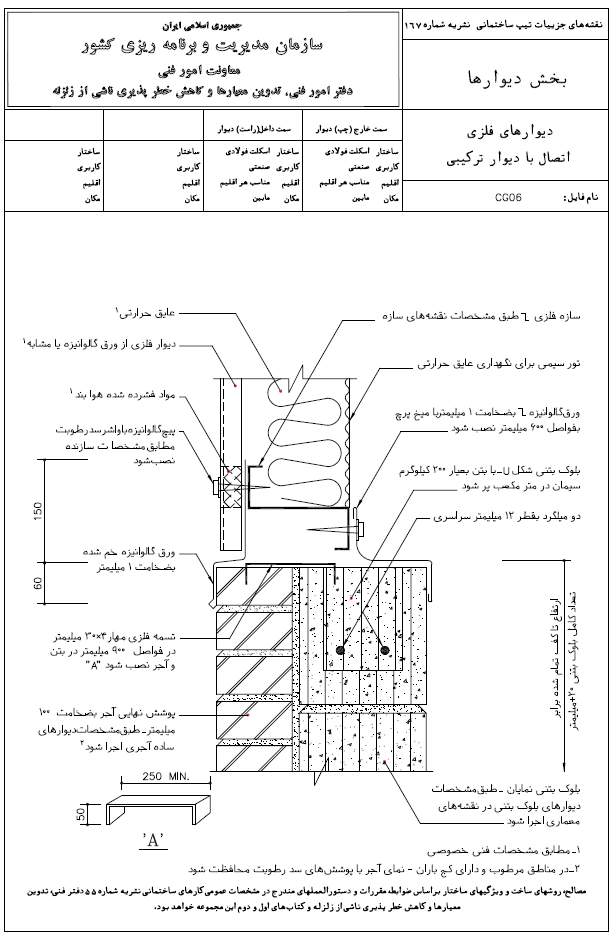

• نقشه های جزئيات اتصال به ديوار پايه

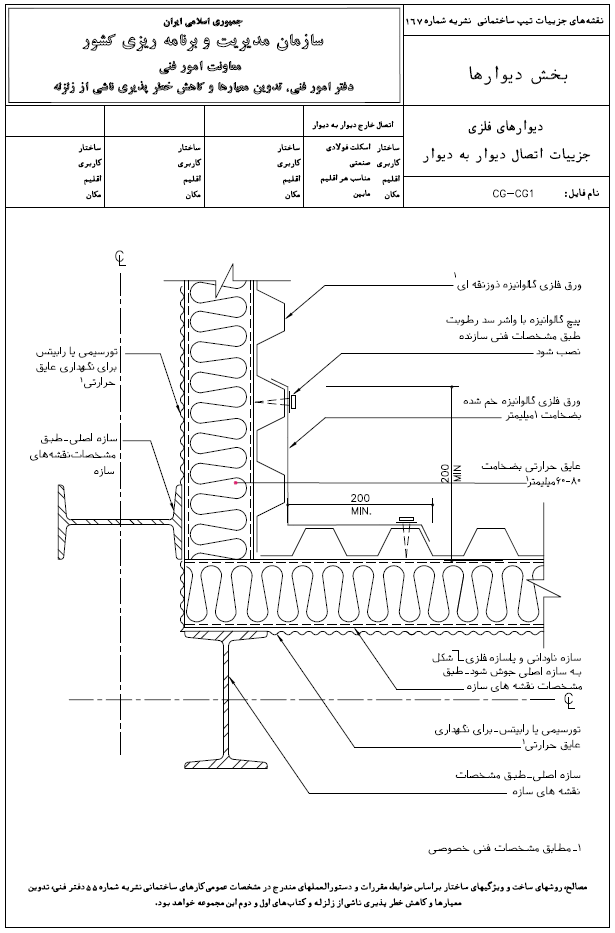

• نقشه های جزئيات اتصال ديوار به ديوار

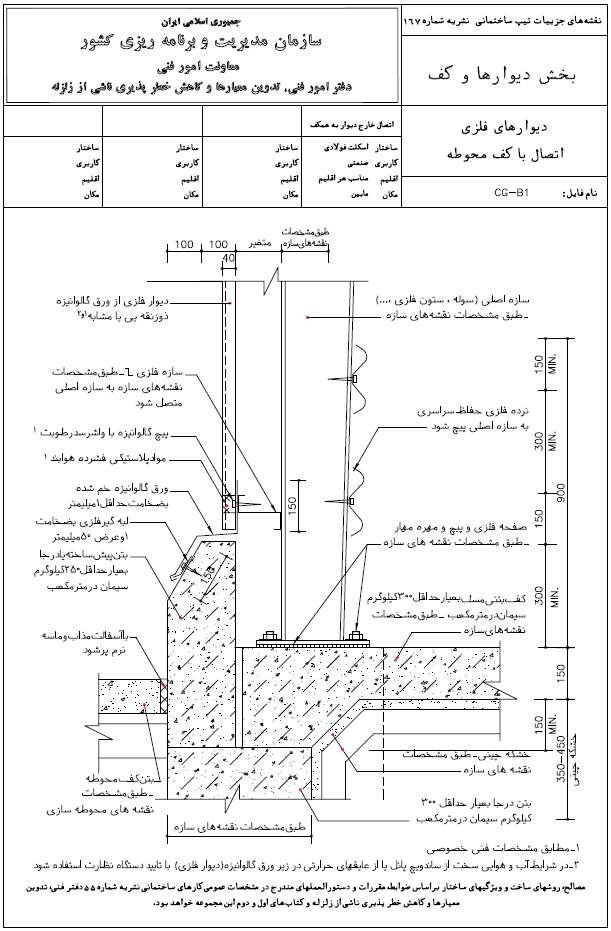

• نقشه های جزئيات اتصال به كف محوطه
