نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 5- جزئيات درهای ويژه كاربری صنعتی

درهای فضاهای كاربری صنعتی به ويژه درهای با دهنه بزرگ برای عبور وسايل نقليه بايد دارای اسكلت مستقل و مقاوم در مقابل ضربه اجزای متحرک در باشد. درهای كاربری صنعتی در شكل های كشويی يا ريلی، بالا رونده و كمتر لولايی طراحي و اجرا می شوند.
جزئيات جانبی، نعل درگاه ها و اتصال كف در كاربری های صنعتی با سازه فولادی با ديوارهای مختلف مانند ديوار بتنی پیش ساخته و پانل های ساندويچی طی نقشه های پيوست نمايش داده شده است. طرفين درهای كاميون رو بايد از طريق ستون های فولادی با ارتفاع لازم و رنگ كاملاً مشخص كه از بتن پر شده و با استحكام كافی در كف اجرا شده باشد با فاصله حداقل 15 سانتيمتر از پروفيل جانبی در، در نظر گرفته شود. هوابندی و آب بندی درها نيز از اهميت زيادی برخوردار است كه در نقشه ها تا حدودی جزئيات آنها ارائه شده است.
نقشه های اين بخش شامل:

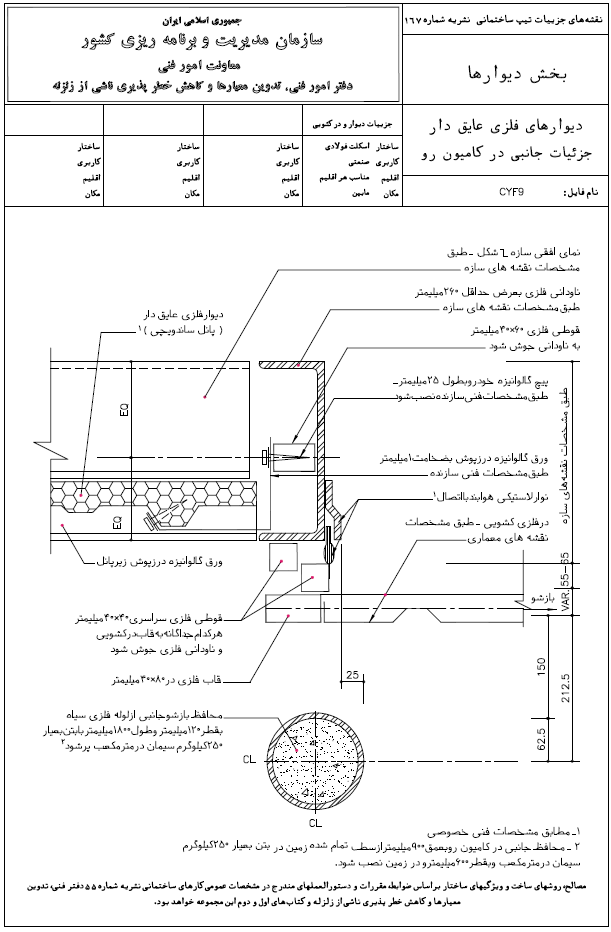

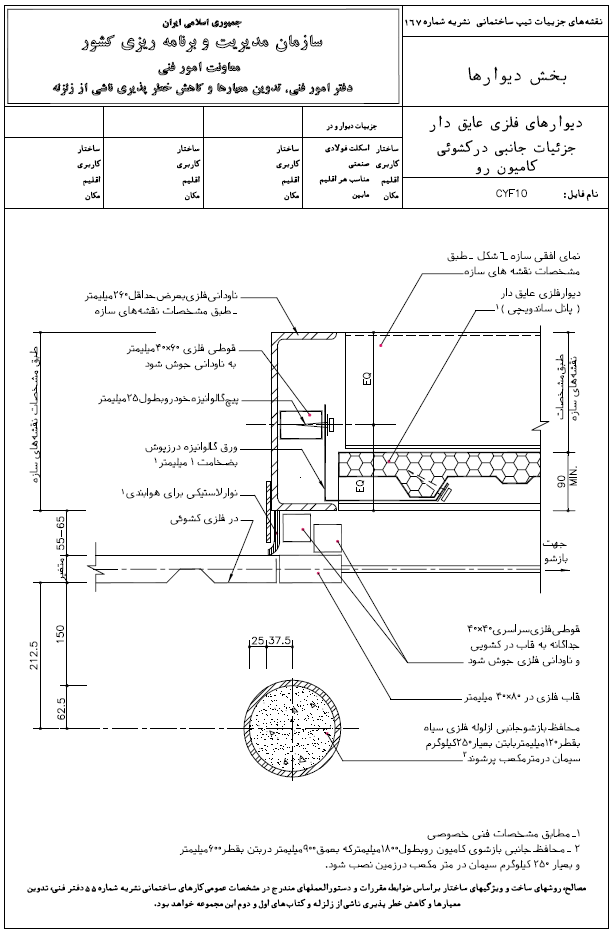

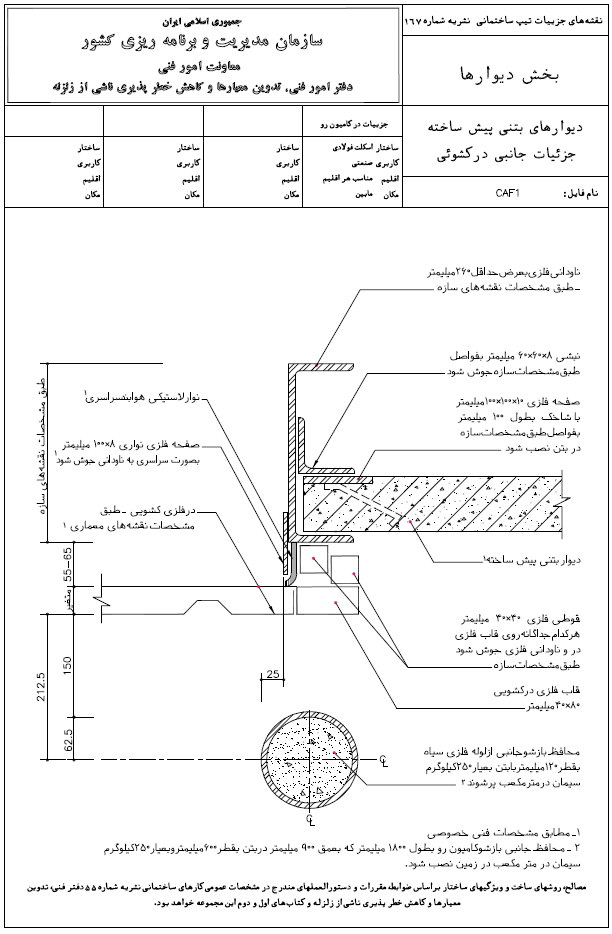

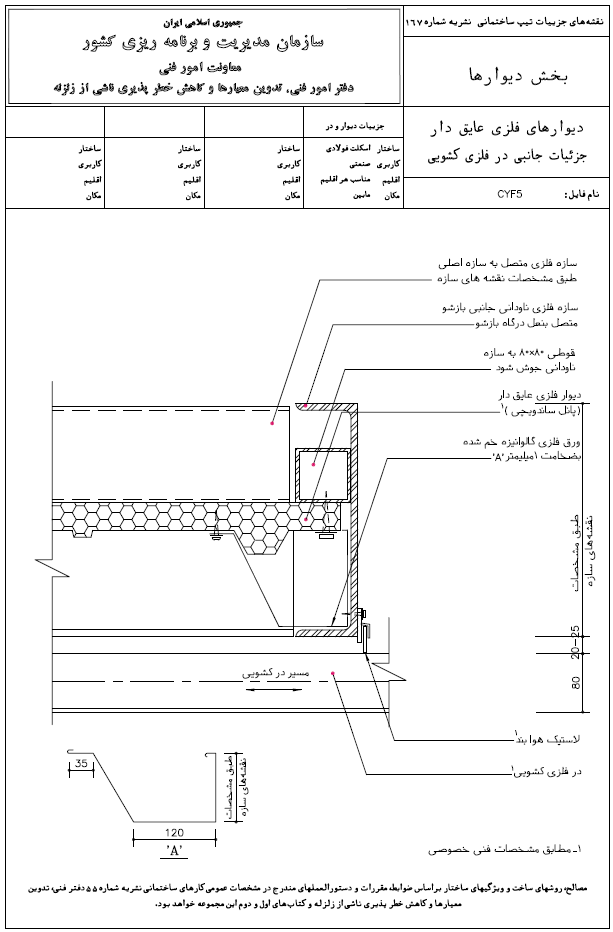

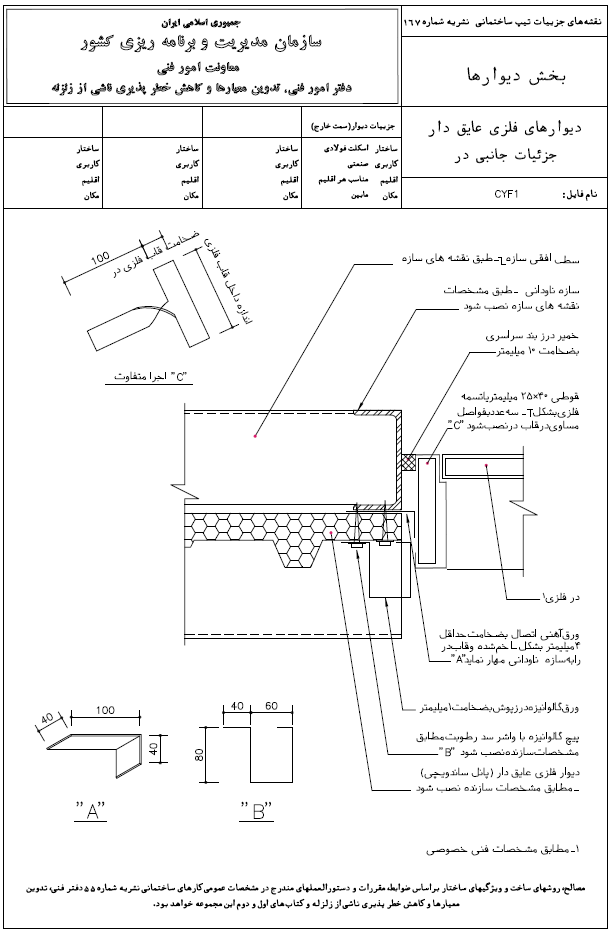

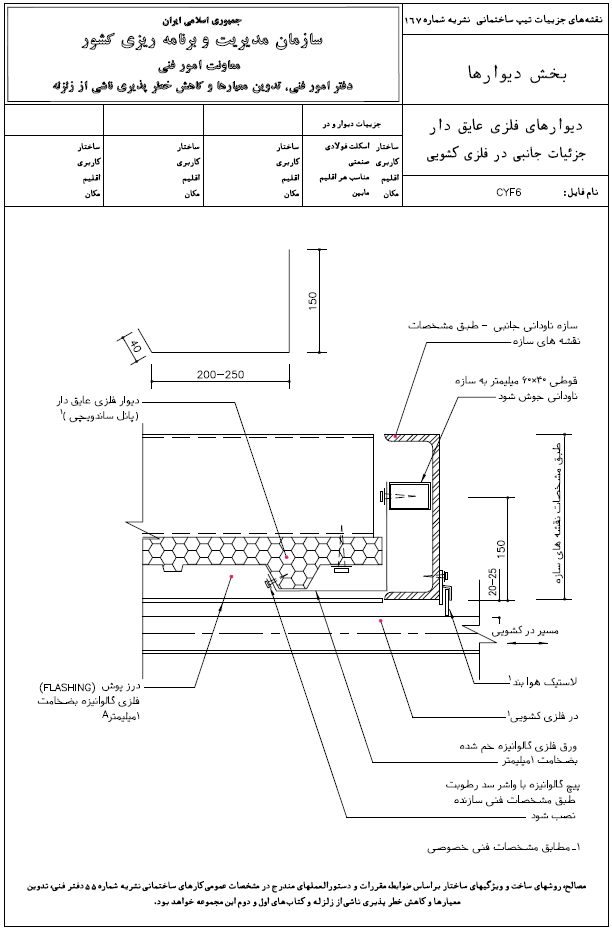

• نقشه های جزئيات جانبي درهای كشويی كاميون رو

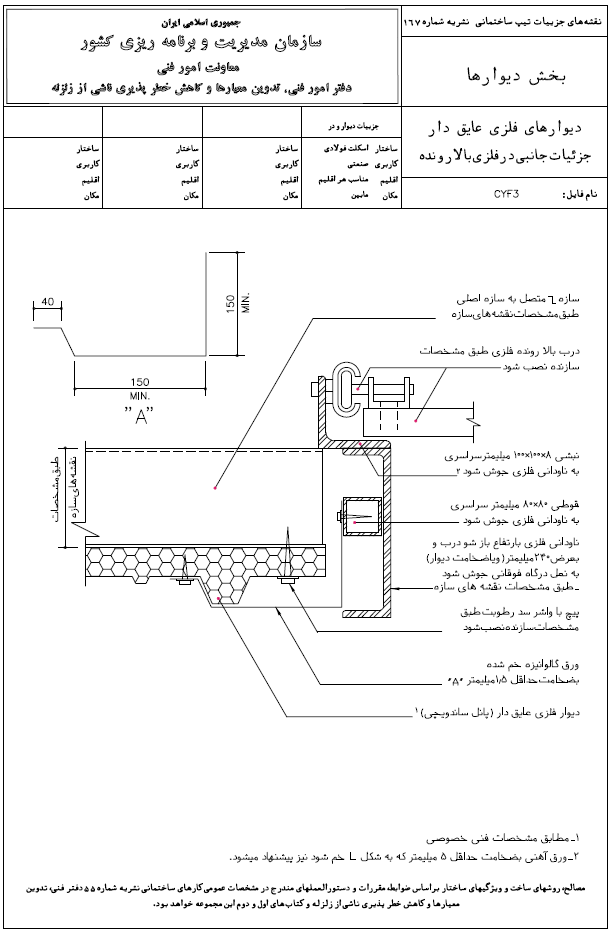

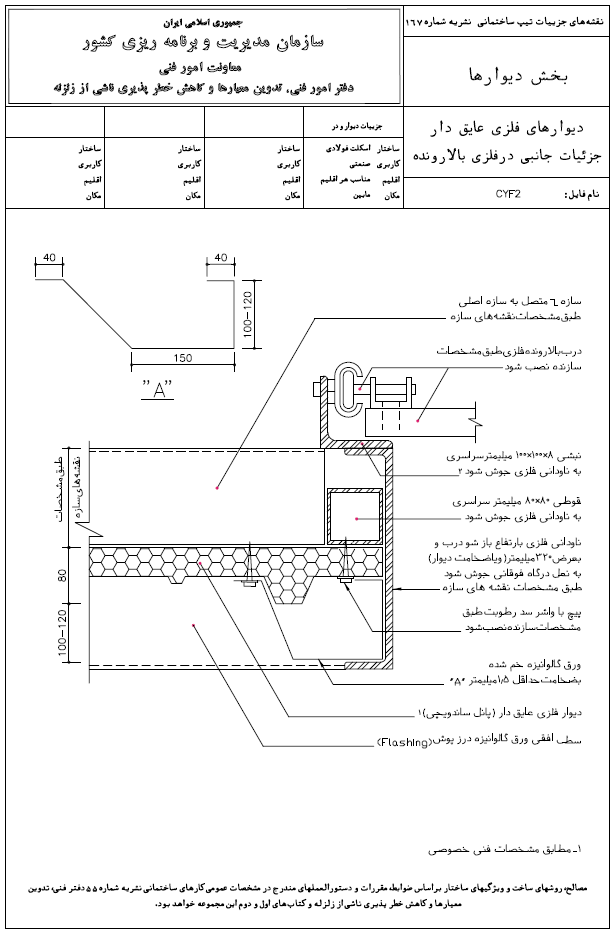

• نقشه های جزئيات جانبي درهای بالا رونده

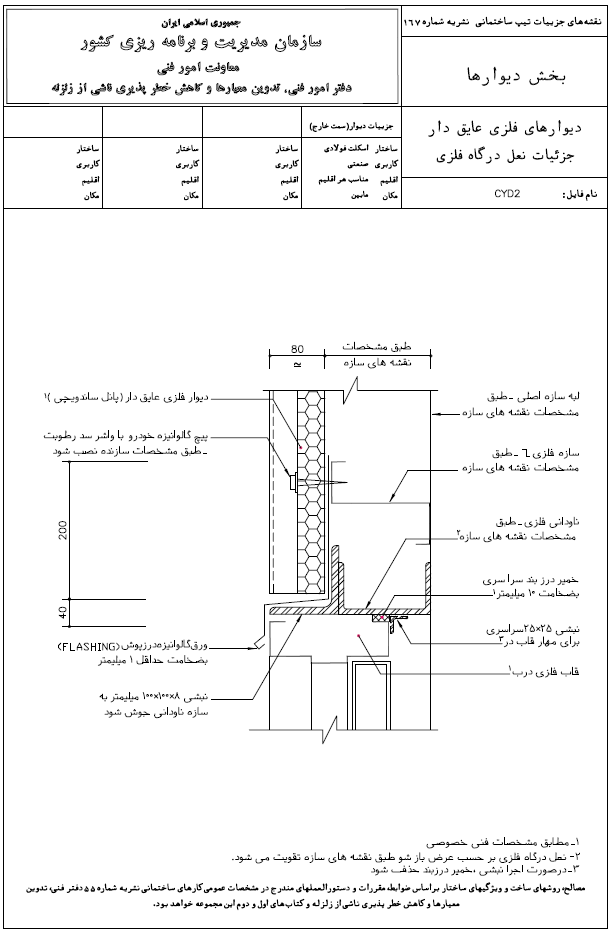

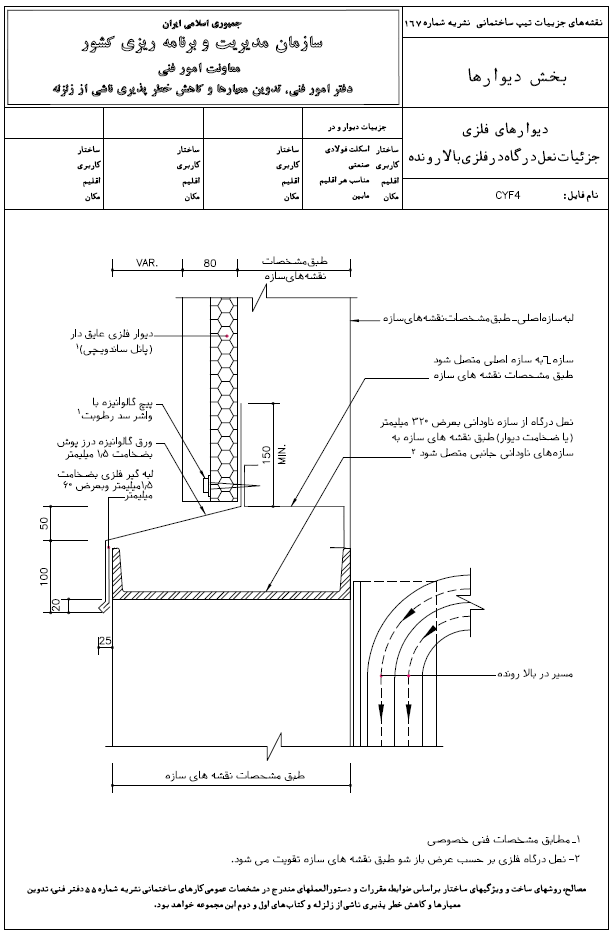

• نقشه های جزئيات نعل درگاه درهای بالارونده و لولايی

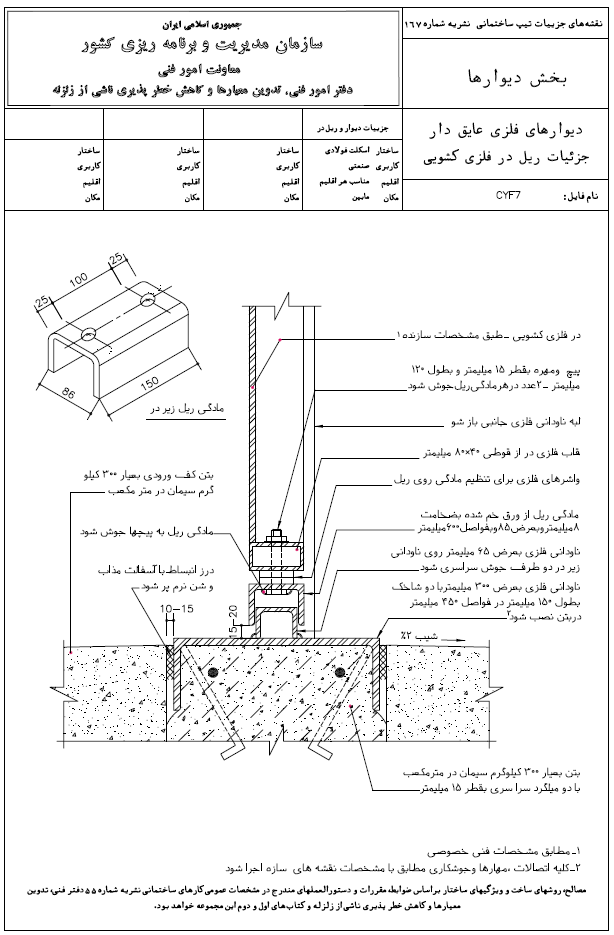

• نقشه های جزئيات اتصال به زمين درهای كشويی
