نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 4- جزئيات كف پنجره ها، اتصالات جانبی و نعل درگاه ها

كف پنجره ها در كاربری صنعتی اغلب روی ديوار پايه قرار دارند و پروفيل پنجره ها از نوع آهن انتخاب می شود. بدنه اصلی كف پنجره بايد مقاوم و محكم باشد از اين رو از بتن يا پروفيل آهن استفاده می شود.
كف پنجره ها بايد دارای شيب كافی برای تخليه آب باران و ترجيحاً با پوشش ورق گالوانيزه روی بتن باشد. كف پنجره بايد دارای آبچكان به سمت بيرون باشد و نما را كاملاً حفاظت كند.
اتصال جانبی پنجره ها به ديوار بايد از طريق پروفيل آهنی مانند ناودانی انجام شود. توصيه می شود پروفيل ناودانی دور تا دور بازشوی پنجره به ترتيبی بچرخه كه امكان نصب پروفيل پنجره و پانل های نما را فراهم نمايد. در اتصالات جانبی همچنين بايد توجه ويژه به نحوه آب بندی و هوابندی شود. اتصالات در نعل درگاه نيز مشابه اتصالات جانبی بايد مقاوم، محكم و از نظر هوابندی و آب بندی كاملاً پاسخگو باشد، مضافاً به اين كه مانع تخليه آب باران از روی نما به داخل پنجره و روی كف پنجره شود.
نقشه های اين بخش شامل:

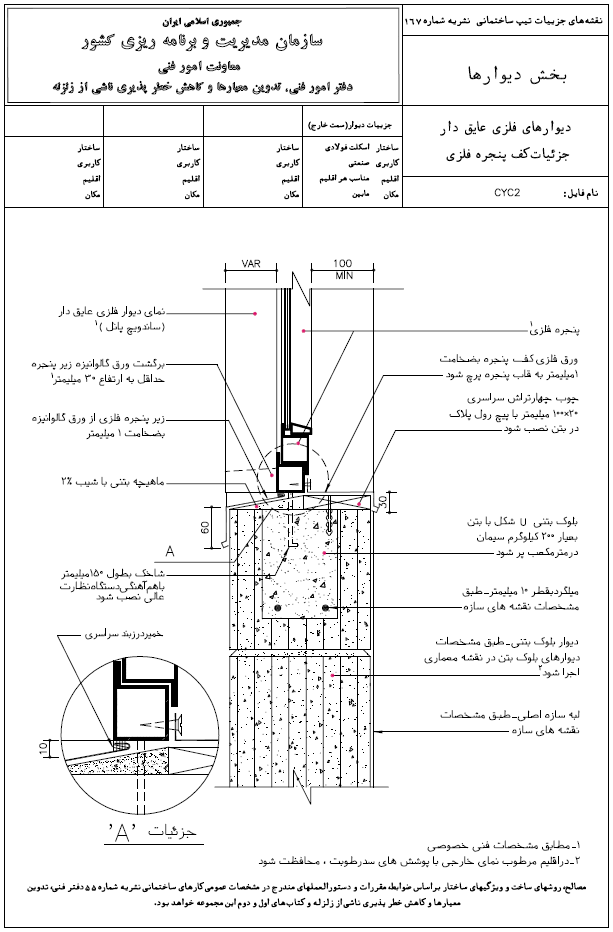

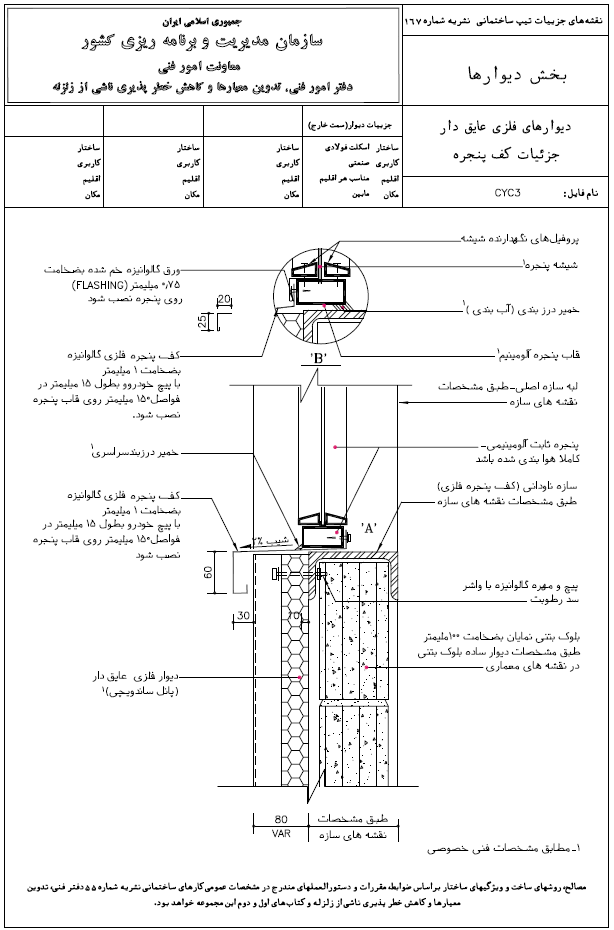

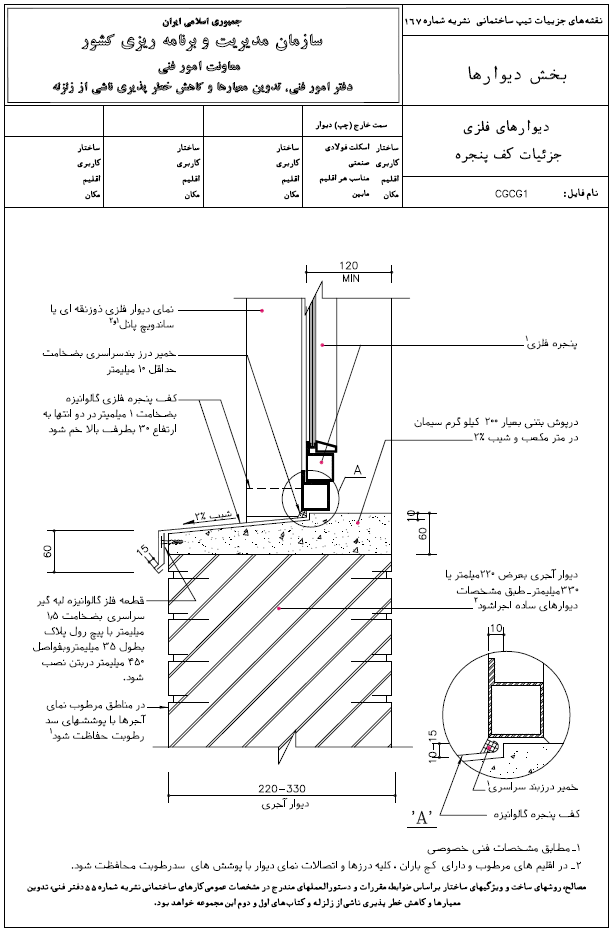

• نقشه های جزئيات كف پنجره بتني و فلزي با پوشش ورق گالوانيزه

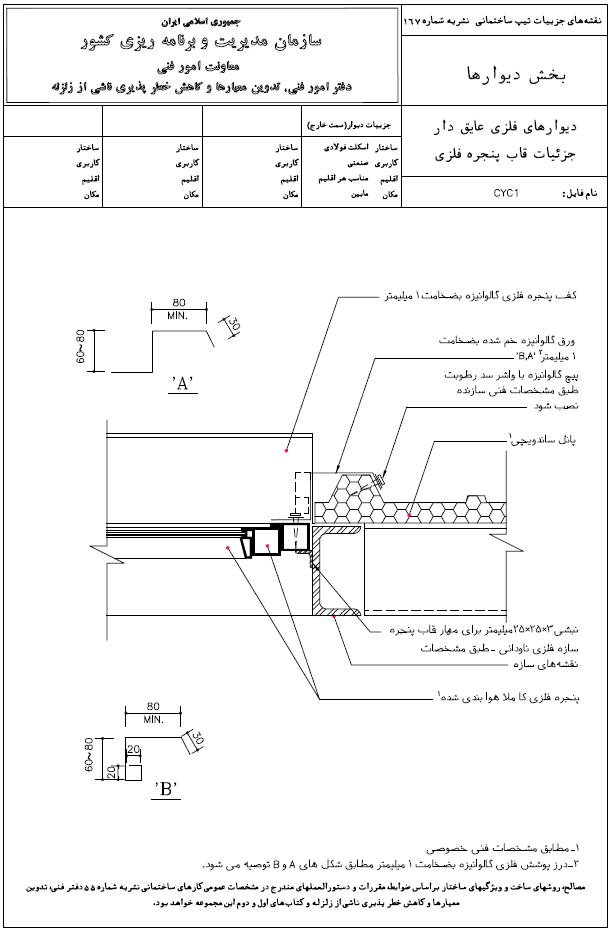

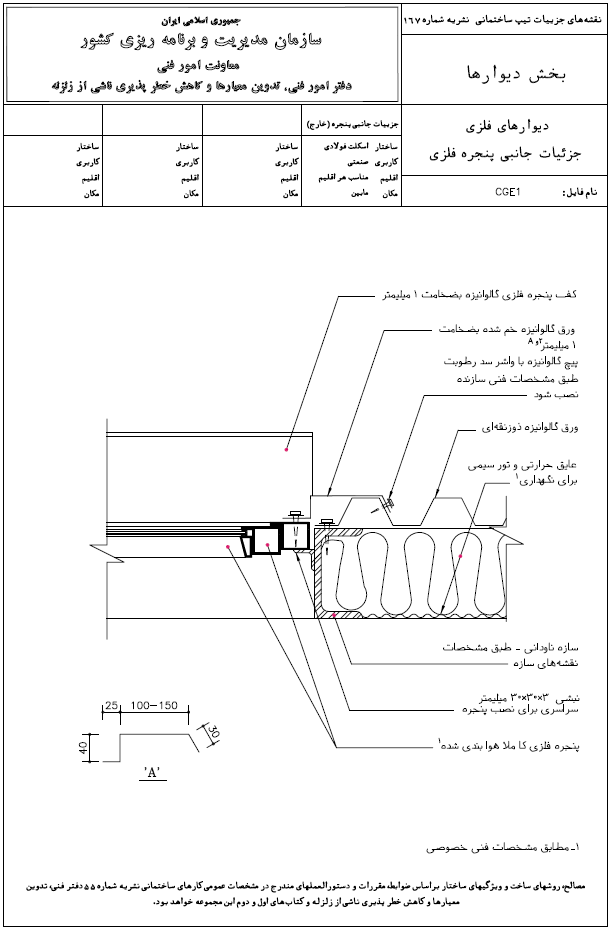

• نقشه های جزئيات جانبي پنجره با پوشش ورق گالوانيزه

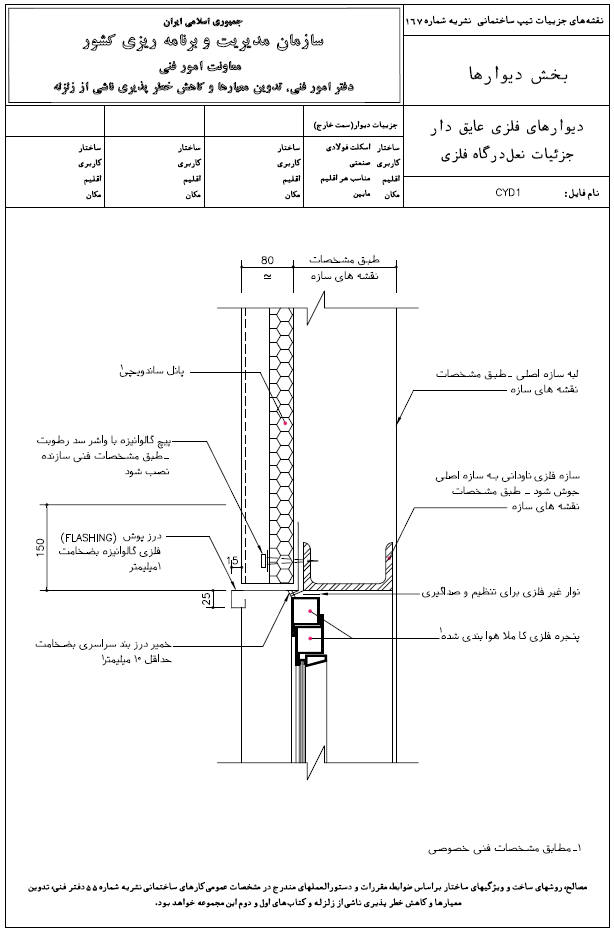

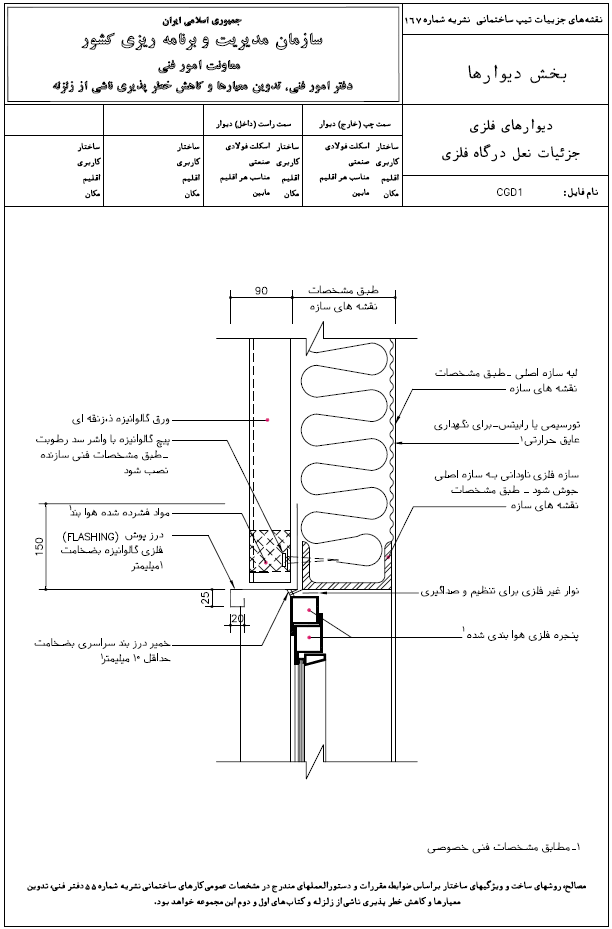

• نقشه های جزئيات نعل درگاه با آبچكان از ورق گالوانيزه
