نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 2- جزئيات و اتصالات ديوارهای ساندويچ پانل

اين نوع ديوارها از دو ورق فلزی و عايق حرارتی (از انواع فوم پلي استارين يا پلی يوريتان) به صورت يكپارچه توليد می شوند. ورق فلزی ممكن است از نوع آلومينيم يا آهن يا تركيبی از فلزات ديگر باشد كه در هر صورت نياز به رنگ ويژه با مقاومت و پايداری زياد در هر دو طرف داخل و خارج دارد. نصب و اتصالات اين نوع پانل نيز مشابه ورق های موج دار است با اين تفاوت كه ساندويچ پانل ها دو طرف نما می‌باشند و سرعت نصب به مراتب بيشتر است و مسئله انبساط و انقباض در ساندويچ پانل ها به حداقل می رسد از اين رو دوام و عمر بيشتری نسبت به ورق های ساده فلزی دارند.
محل تقاطع، ابتدا و انتهای ساندويچ پانل ها بايد با دقت درگير و درزگيری شود به گونه ای كه ضمن تأمين استحكام لازم مانع نفوذ باد و باران باشد. فاصله پروفيل های Z و تعداد پیچ ها برای نصب (در طول يا واحد سطح)، همچنين جنس و نوع پیچ ها و واشرهای سد رطوبت و فلزی همه بايد مطابق مشخصات فنی خصوصی باشد.
نقشه های اين بخش شامل:

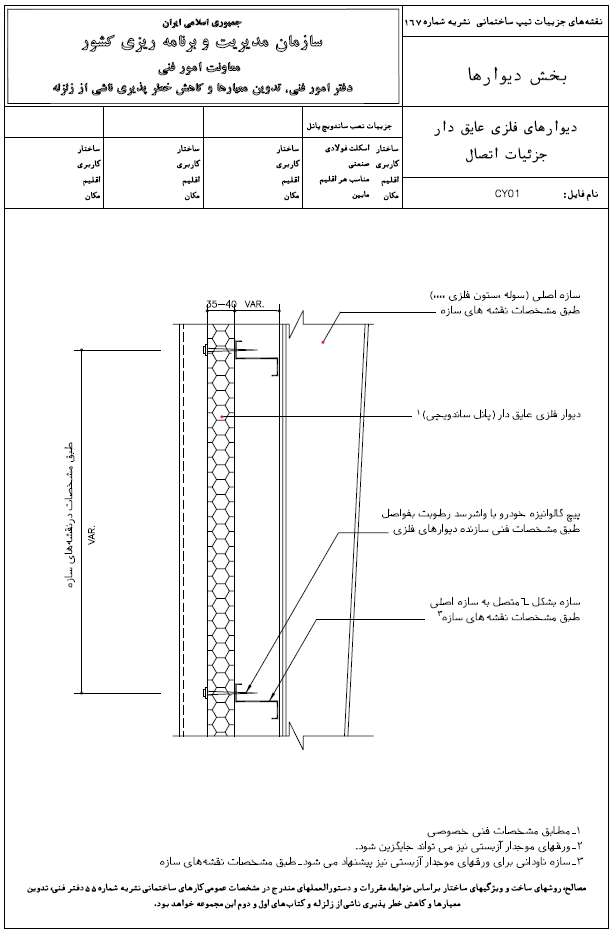

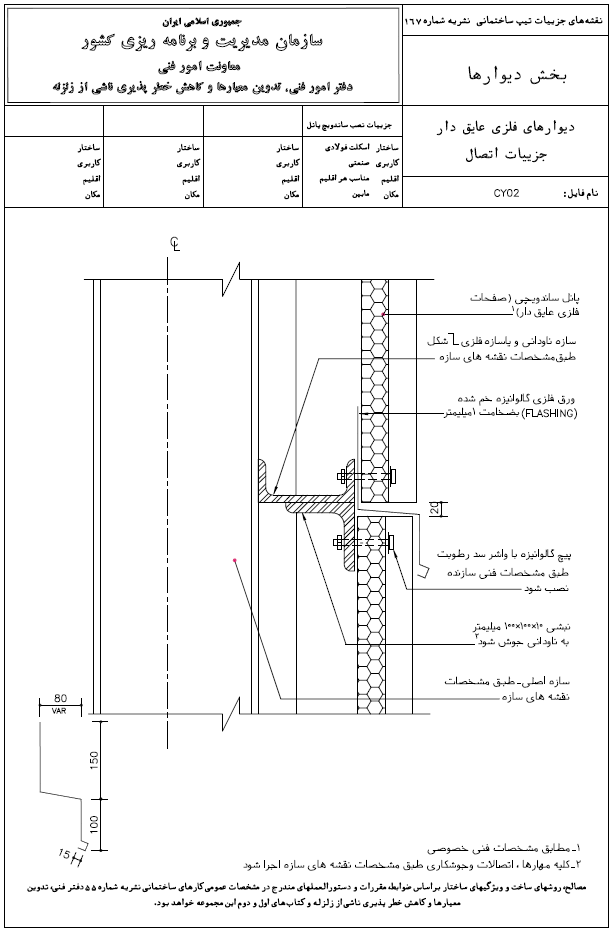

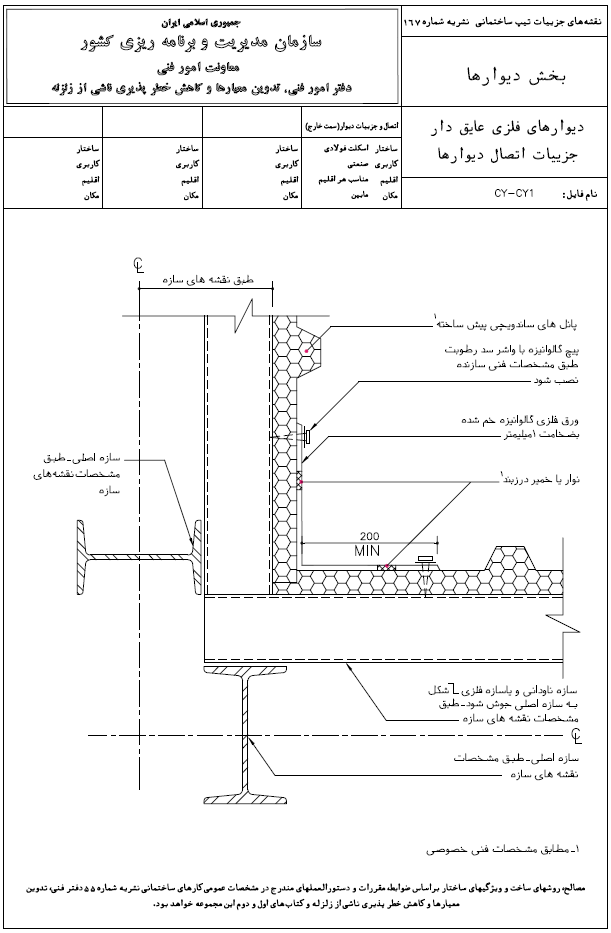

• نقشه های جزئيات نصب و اتصال ورق ها

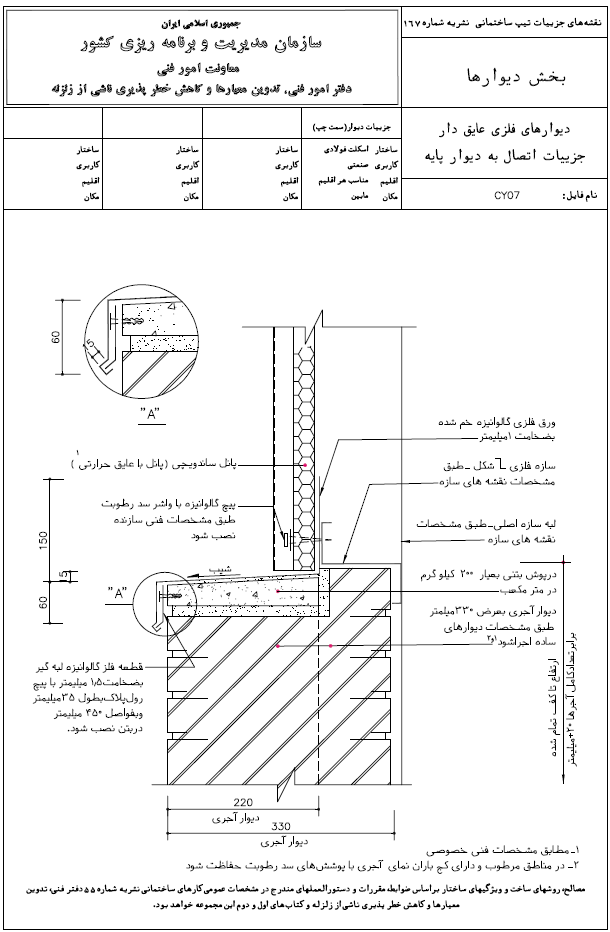

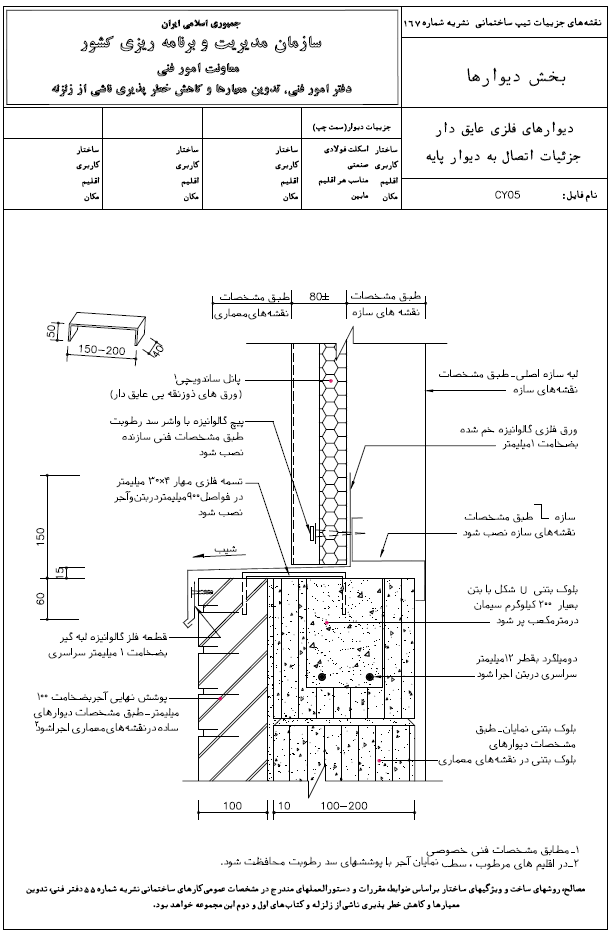

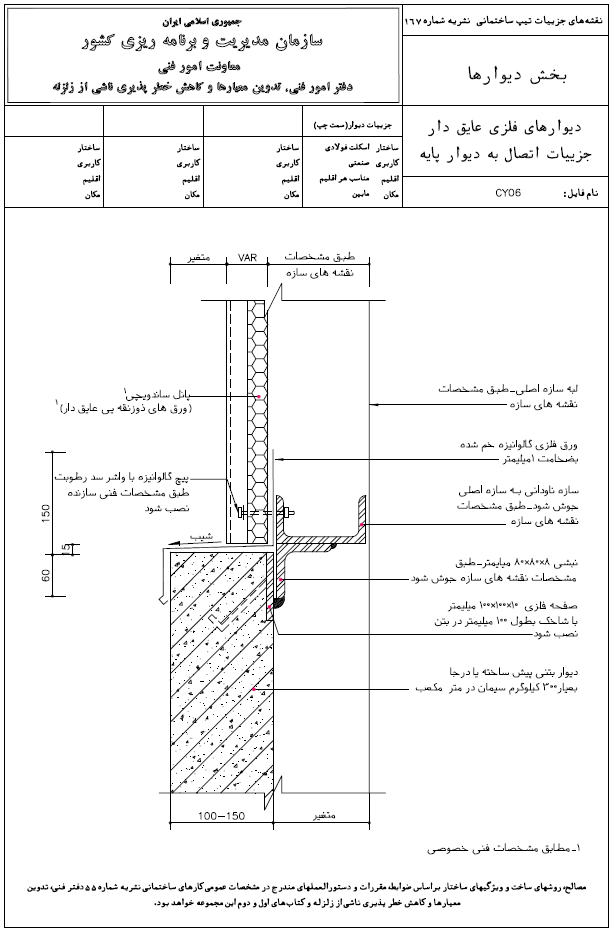

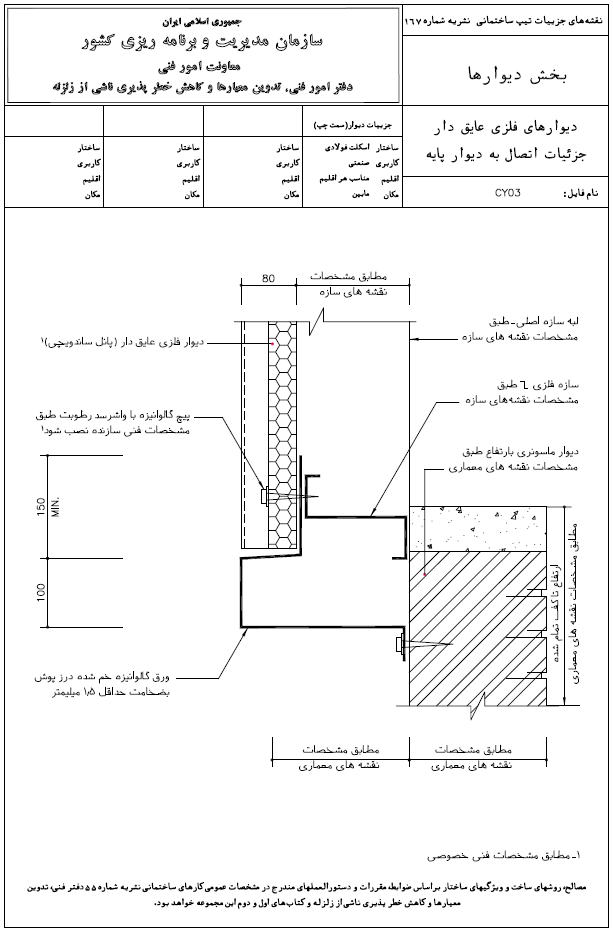

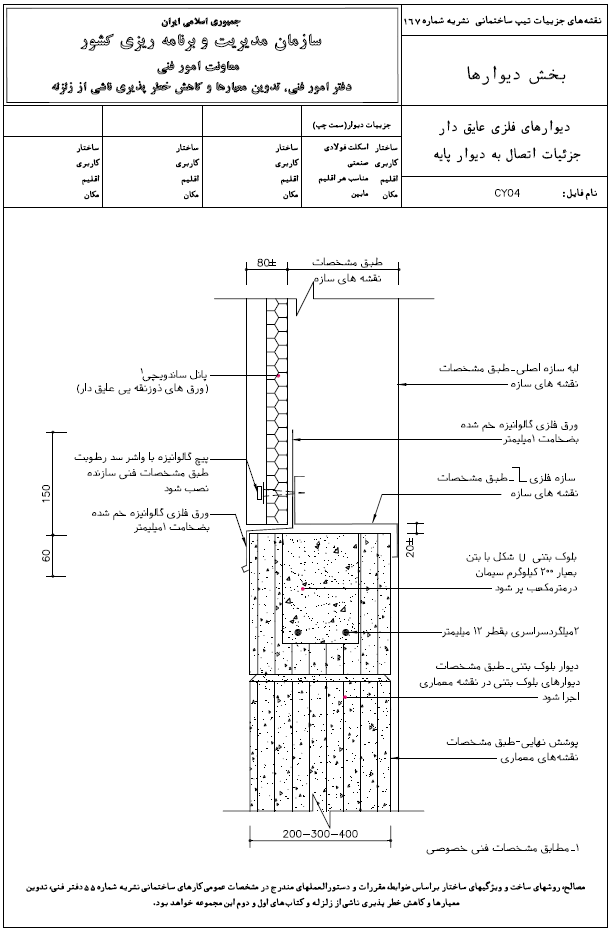

• نقشه های جزئيات اتصال به ديوار پايه

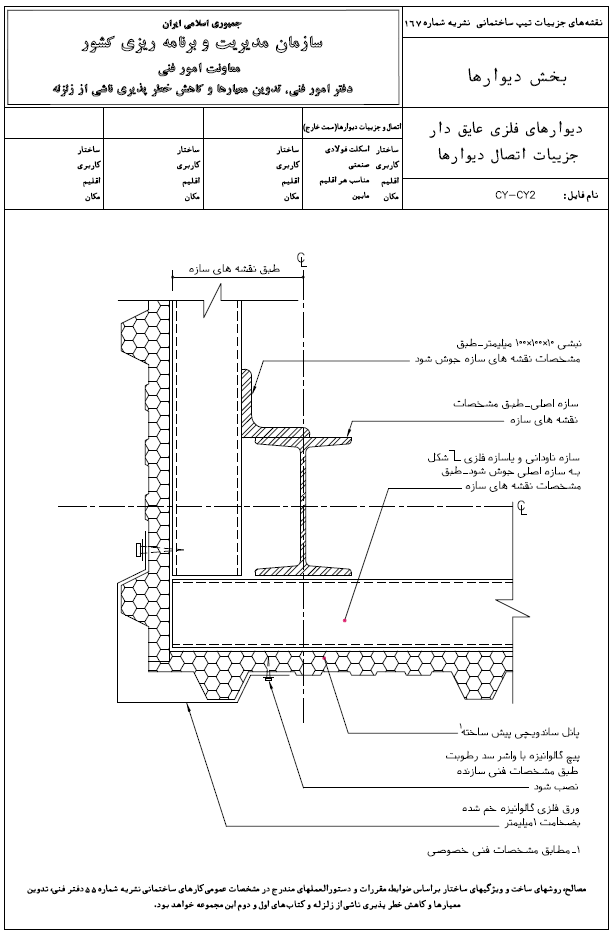

• نقشه های جزئيات اتصال ديوار به ديوار
