نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 3- جزئيات و اتصالات ديوارهای پايه و جدا كننده

در اين بخش نقشه های جزئيات ديوارهای پايه كه نقش ازاره را برای ديوارهاي فلزی بازي می كنند ارائه شده است. ديوارهای پايه از بتن پيش ساخته، بلوک بتنی و آجر پیش بينی شده اند. ديوارهای جداكننده اغلب از نوع پانل های بتنی پیش ساخته به جای ديوارهای فلزی مورد استفاده قرار می گيرند. اين ديوارها علاوه بر ايستايی مستقل خود روی پی ها، بايد به سازه اصلی نيز مهار گردند.
درزهای انبساط ديوارها، در محلی كه سازه اصلی نياز دارد، مطابق با جزئيات نقشه های ارائه شده، پانل ها در محل درز به سازه دوخته شوند و هوابندی و آب بندی بطور كامل انجام گردد.
نقشه های اين بخش شامل:

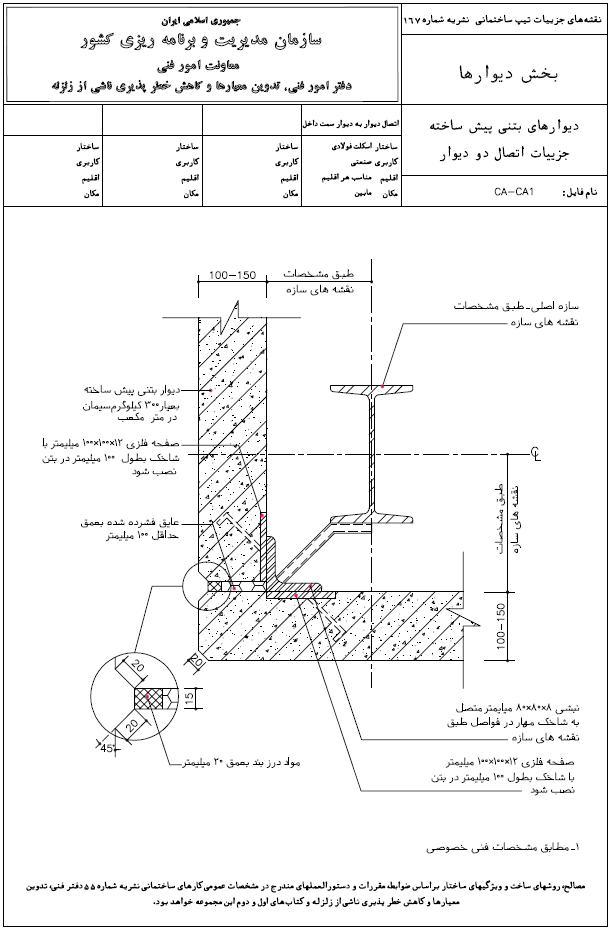

• نقشه های جزئيات اتصال ديوار به ديوار

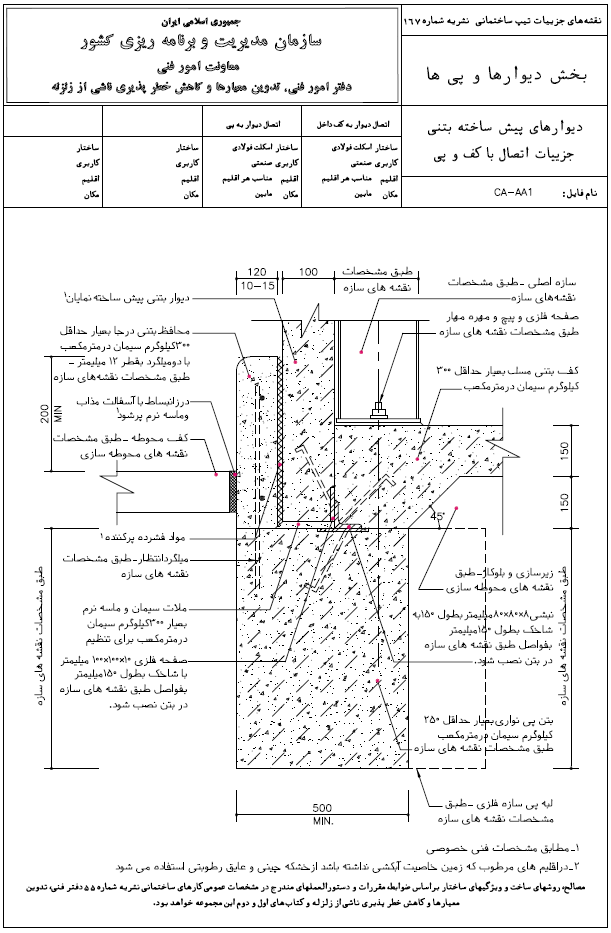

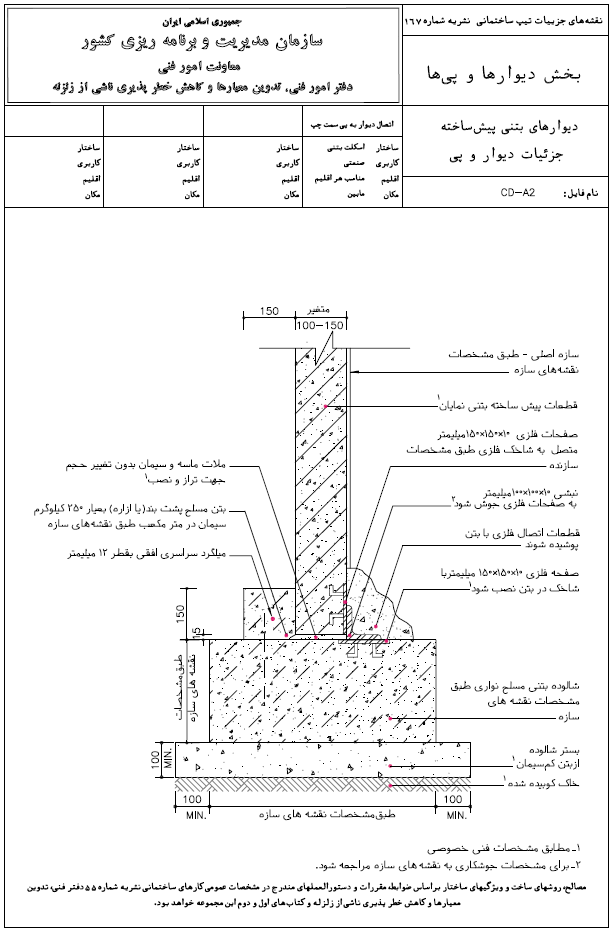

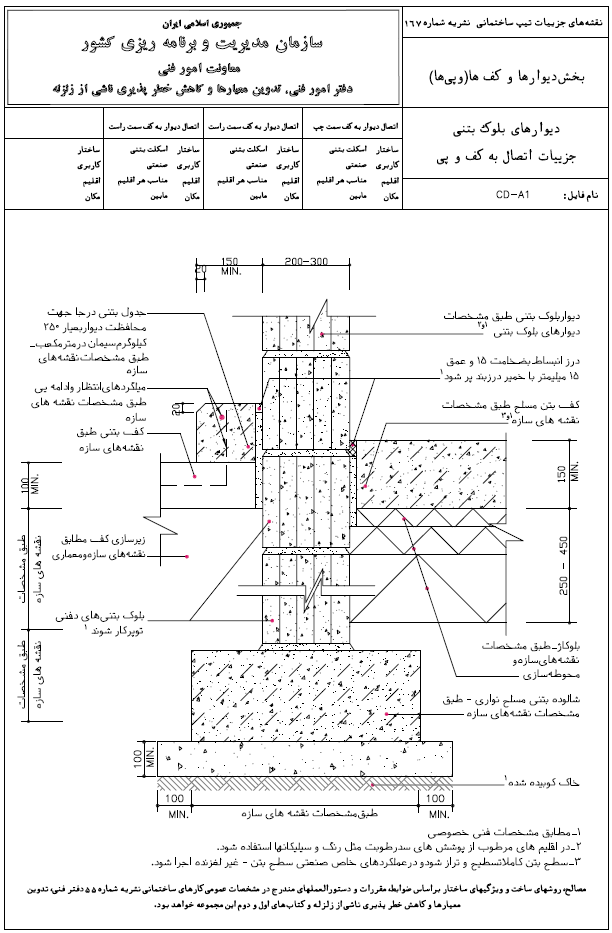

• نقشه های جزئيات اتصال ديوار به كف و پی

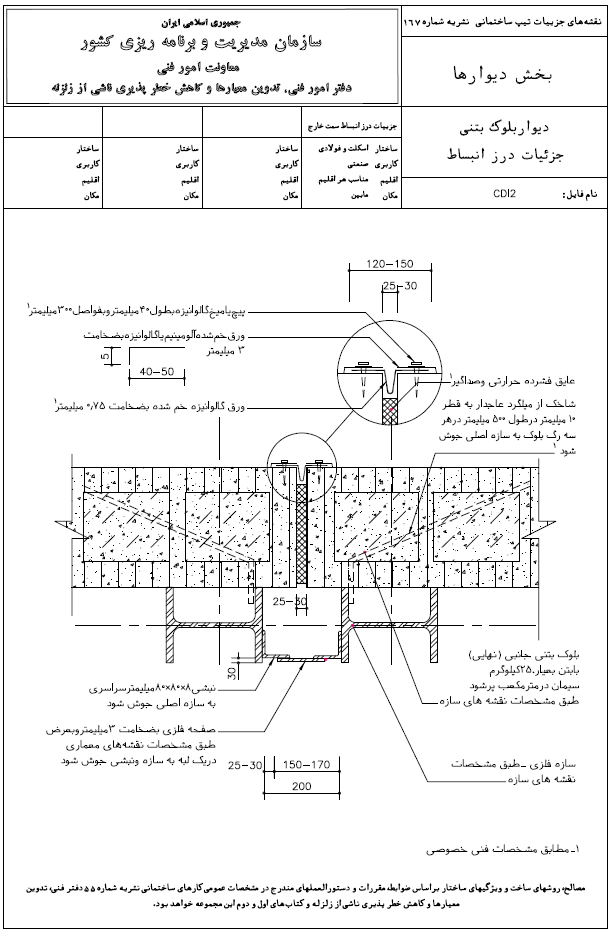

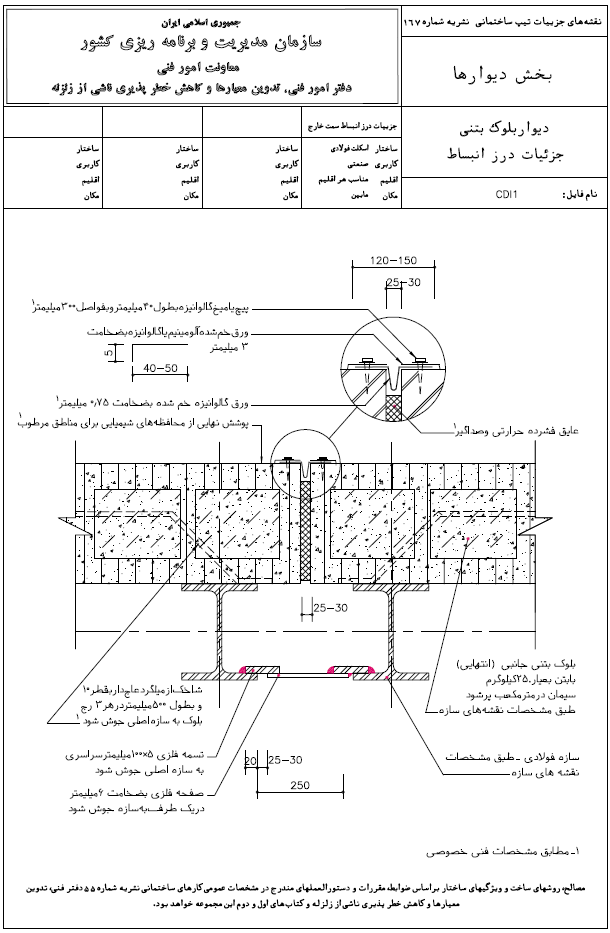

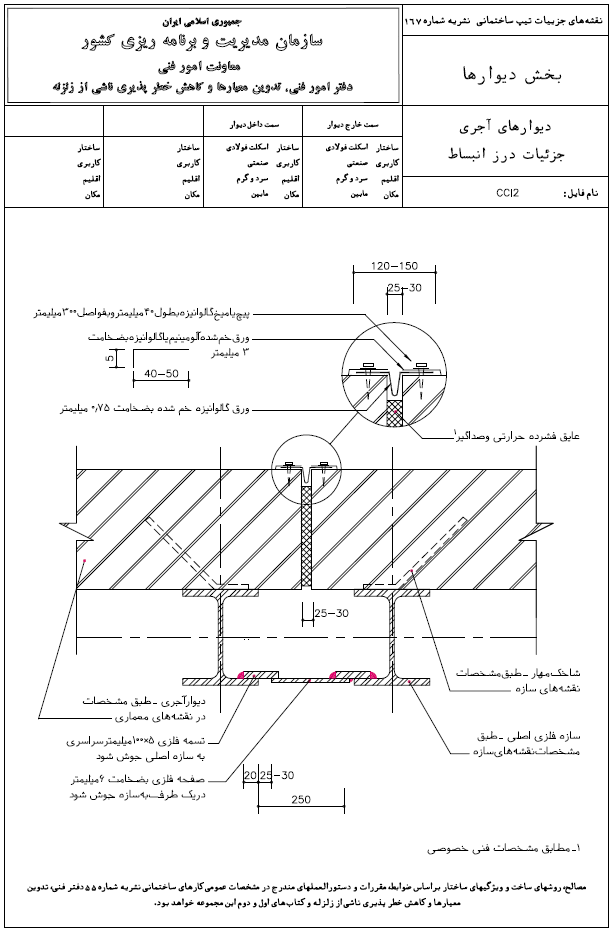

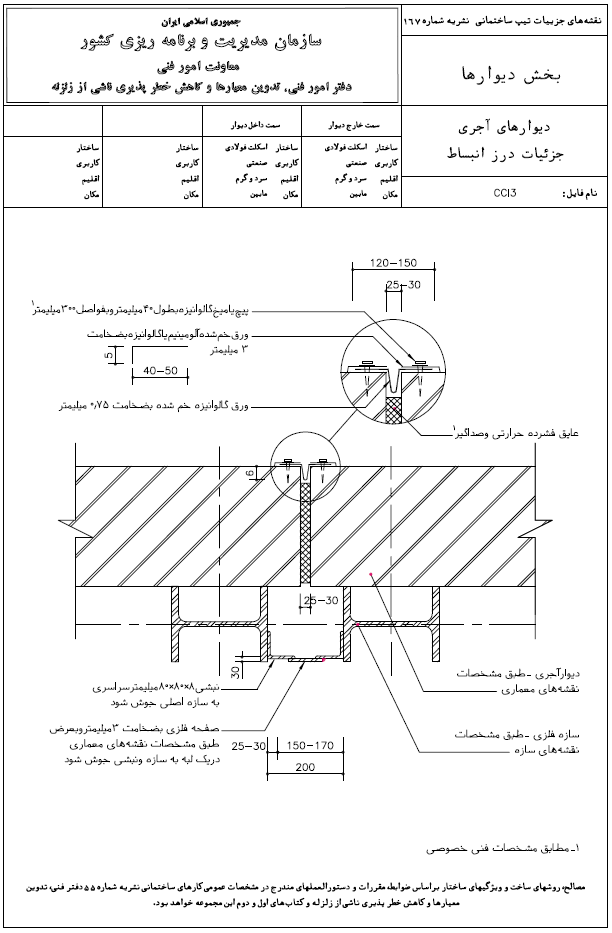

• نقشه های جزئيات درزهای انبساط
