دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 11-9- نماهای شیشه ای نامتعارف

در این سیستم ها از مقاطع آلومینیومی استفاده نمی‌شود و متداول ترین آنها عبارتند از:

• نمای شیشه ای مهار شده با خرپاهای کابلی

• نمای شیشه ای مهار شده با کابل پیش‌کشیده

• نمای شیشه ای دو لایه


1-11-9- نمای شیشه ای مهار شده با خرپاهای کابلی

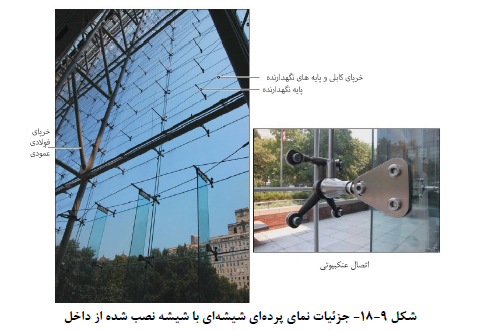

یک نسخه پیچیده و منحصر به فرد از نمای شیشه ای با هزینه زیاد، نمای شیشه ای بدون وادار است. در این سیستم، هر پانل شیشه ای توسط اتصالات عنکبوتی از جنس فولاد ضد زنگ در چهار گوشه در جای خود قرار می‌گیرند. اتصالات توسط یک خرپای افقی متشکل از کابل های کششی از جنس فولاد ضد زنگ و پایه های فشاری نگه داشته می‌شوند. تعداد زیادی از این خرپاها در قاب های فولادی عمودی مهار می‌شوند (شکل 9-18). فقط آب‌بندهای سیلیکونی الاستومری یک پانل شیشه ای را از شیشه های مجاور آن جدا می‌کند.

در این سیستم از سازه پشتیبان در دو جهت (شامل المان های عمودی و افقی) استفاده می‌شود. المان‌های افقی سازه پشتیبان شامل خرپاهای با کابل های کششی و پایه های نگهدارنده فشاری هستند. المان های عمودی شامل خرپاهای ساخته شده با لوله های فولادی می‌باشند. شیشه توسط اتصال عنکبوتی که به پایه های فشاری متصل اند نگه داشته می‌شود .

2-11-9- نمای شیشه ای مهار شده با کابل پیش کشیده

در این سیستم نمای شیشه ای از شبکه ای از کابل های پیش کشیده به عنوان تکیه‌گاه شیشه استفاده می‌شود .

نمای شیشه ای مهار شده با کابل پیش کشیده ،از شبکه کابل های فولاد ضد زنگ پیش کشیده (تقریباً به قطر 25 میلیمتر) که در دو جهت افقی و عمودی کشیده شده اند، تشکیل شده است. کابل های عمودی بین بالا و پایین بازشو (معمولاً بین تیرهای تراز سقف در بالا و پایین طبقه) کشیده می شوند. کابل های افقی بین دو طرف بازشو (معموًلاً بین ستون‌ها یا دیواره های نگهدارنده ساختمان) کشیده می‌شوند .

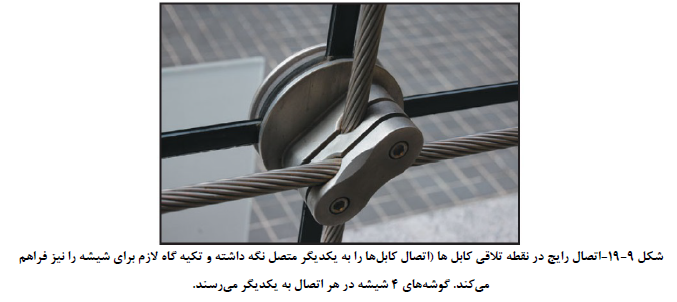

کابل های افقی و عمودی در محل های تقاطع از طریق اتصالات مخصوص فولاد ضد زنگ به هم متصل می‌شوند که به عنوان نقاطی برای متصل کردن شیشه به شبکه نیز عمل می‌کنند. یک اتصال رایج در شکل 9-15 نشان داده شده است. پانل های شیشه ای به طور کلی شامل واحدهای شیشه ای عایق و شیشه های لمینیت گرمادیده هستند. از آنجا که کابل ها تحت تنش بالایی قرار دارند، بار زیادی را به عناصر مرزی بازشو وارد می‌کنند - دو تیر تراز سقف و ستون‌ها (یا دیوارها) – که باید برای مقاومت در برابر این بار اضافی طراحی شوند.

3-11-9- نماهای شیشه ای دو پوسته

یکی دیگر از سیستم های جدید شیشه ای، سیستم نمای دو پوسته است که به آن نمای شیشه ای زیست اقلیمی نیز گفته می‌شود. در این سیستم از دو نمای شیشه ای با فاصله 0/3 تا 1/5 متر استفاده می‌شود. هوای موجود در این فاصله به عنوان یک حائل بین دو پوسته عمل کرده و دمای هوای خارج را متعادل می‌کند و همچنین به عنوان یک فضا برای سیستم تهویه ساختمان عمل می‌کند. لایه خارجی می‌تواند شامل شیشه های هوشمند و محافظ در برابر خورشید باشد.

اگرچه مزیت اصلی سیستم دو لایه صرفه جویی در مصرف انرژی است، اما علاوه براین، این سیستم می‌تواند نفوذ آب، نفوذ هوا، آلودگی صوتی و... را به طور موثرتری کنترل کند .
