دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 8-9- نماهای شیشه ای نصب شده از خارج ساختمان (به وسیله صفحه های فشاری نگهدارنده شیشه)

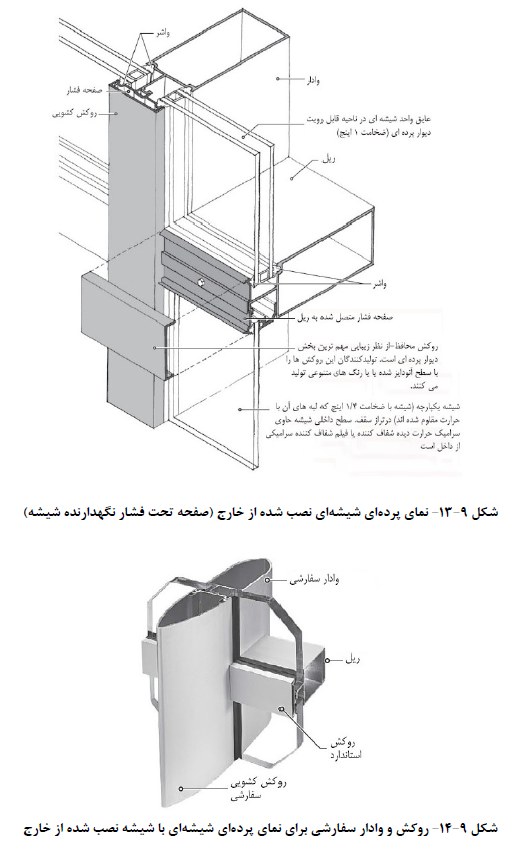

در نماهاي پرده ای نصب شده از خارج، شیشه توسط صفحات فشار افقی و عمودی که با پیچ به وادارها و ریل ها متصل شده اند، نگه داشته می‌شود. قطعه ای پلاستیکی بین صفحه فشار و وادار (یا ریل) نصب می‌شود که به عنوان جدا کننده حرارتی عمل می‌کند. در مرحله آخر صفحه تحت فشار با روکش محافظ پوشانده می‌شود (شکل 9-13). از آنجا که این روکش ها تنها بخشی از قاب نمای پرده ای است که از خارج قابل مشاهده است، بنابراین تأثیر زیادی بر ظاهر نمای پرده ای دارد (شکل 9-14).

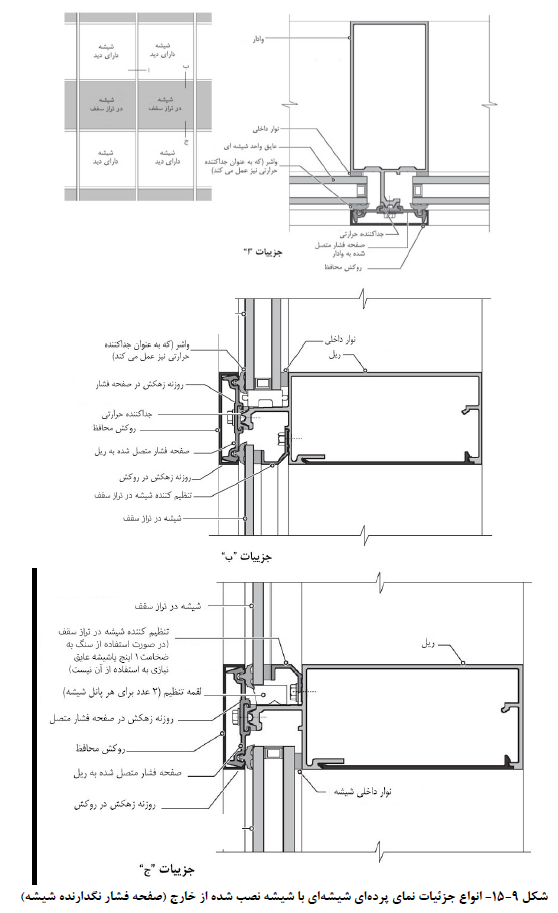

واشرهای خارجی و داخلی باید از نشت آب از طریق نما جلوگیری کنند. با این حال، یک سیستم نماي پرده ای باید شامل محل هایی برای زه‌کشی باشد که در آن محل ها، آب از واشر به خارج هدایت شود. این عمل از طریق سوراخ های زه‌کش واقع شده در صفحات فشار و روکش ها انجام می‌شود. بنابراین، در یک نمای پرده ای، هر پانل شیشه ای به طور مستقل زه‌کشی می‌شود. شکل 9-15 انواع مقاطع صفحه های فشاری نگهدارنده شیشه را نشان می‌دهد.
