دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 12-9- عملکرد سازه ای نمای دیوار پرده ای شیشه ای

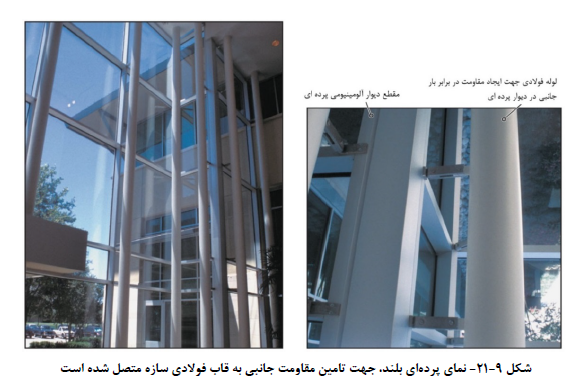

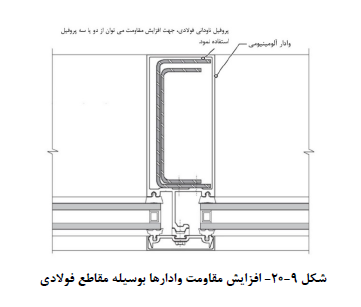

مهمترین نیاز سازه ای نماهای شیشه ای، توانایی آن‌ها در مقابله با بارهای جانبی (به طور خاص بار باد) و نیز ایستادگی در برابر ضربه اجسام خارجی که در هنگام وقوع تندبادها (در مناطق طوفان خیز) ممکن است به نمای پرده ای برخورد کنند، می‌باشد. مهارهای بار ثقلی نماهای شیشه ای که وزن نما را به سازه منتقل می‌کنند، باید برای تحمل بارهای لرزه ای و باد طراحی شوند. همچنین جزئیات خاصی جهت مقاومت نماهای پرده ای در برابر بارهای جانبی، ناشی از زلزله لازم است .برای تامین مقاومت کافی بهتر است از مقاطع فولادی در داخل وادارها استفاده شود (شکل 9-20). مقاطع فولادی و وادارها باید به یکدیگر به شکلی متصل می‌شوند که با صورت یک مقطع مرکب عمل کنند. به طور معمول مقاطع C یا I شکل به عنوان مقاطع قرار گرفته در وادارها استفاده می‌شود. مقاطع C شکل نسبت به مقاطع I شکل قابلیت جای گیری در کنار یکدیگر را دارند، به طوري که ممکن است در یک وادار به طور همزمان از 2 یا 3 مقطع C شکل استفاده شود. پروفیل های فولادی قرار گرفته در داخل وادارها باید برای جلوگیری از واکنش گالوانیک بین آلومینیوم و فولاد به طور کامل اندود شوند. به عنوان روش جایگزین، به جای قرار دادن مقطع فولادی در داخل وادارها، می‌توان وادارها را به یک عضو فولادی قاب سازه ای متصل نمود (شکل 9-21).

این روش معمولاً در نماهای پرده ای بلند، در هنگامی که وادارها دارای تکیه گاهی در وسط ارتفاع نباشند، استفاده می‌شود .

این تکیه گاه ها مشابه تکیه گاه هایی است که در نماهای ساختمان های مرتفع توسط کف طبقات تأمین می‌شود.

1-12-9- مقاومت در برابر طوفان و مقاومت لرزه ای

با توجه به تجربیات موجود در مورد آسیب شدید وارده به نماهای پرده ای شیشه ای در اثر بادهای شدید و طوفان، نمای پرده ای شیشه ای باید در برابر ضربه اجسام خارجی به ویژه در طبقات پایین ساختمان مقاوم باشد. علاوه براین نمای پرده ای شیشه ای در ساختمان های واقع در مناطق با خطر لرزه خیزی متوسط و بیشتر براساس استاندارد 2800 باید مقاومت کافی در برابر لرزش و جابجایی شیشه و حرکت افقی اجزای نما  دارا باشد.

2-12-9- حرکت حرارتی و سازه ای

اعضای قاب شیشه به دلیل تغییرات دما، منبسط و منقبض می‌شوند. جزییات اجرای نمای پرده ای شیشه ای باید به گونه ای باشد که انبساط و انقباض ایجاد شده درآن باعث ایجاد تنش در آن قاب نما نشود. انبساط و انقباض اتصالات در نمای پرده ای یکپارچه نیز باید در جزییات اجرایی در نظر گرفته شود.

3-12-9- بار تجهیزات تمیز کننده شیشه

نماهای پرده ای بلند مرتبه به صورت دوره ای تمیز می‌شوند. این بدان معناست که در این نماها باید نقاط مهار از سقف تا جلوی نمای پرده ای برای نصب تجهیزات تمیزکاری در نظر گرفته شود. این مهارها بارهای نقطه ای را به نما اضافه می‌کنند.
