دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 6-9- نماهای پرده ای نصب شده از داخل و نصب شده از خارج ساختمان

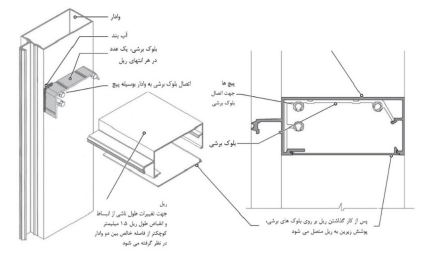

یکی از عوامل تعیین کننده شکل مقاطع مورد استفاده در وادارها و ریل ها، نوع نمای شیشه ای از لحاظ نصب از خارج و یا نصب از داخل می‌باشد (شکل 9-10)

در روش نصب از خارج، پانل های شیشه دیوار، از خارج ساختمان به وسیله کارگرانی که بر روی داربست مستقر شده اند نصب می‌شوند. این روش نصب دارای کارایی لازم نمی‌باشد و علاوه بر آن به دلیل استفاده از داربست، پرهزینه نیز می‌باشد .به طور کلی این روش در سازه های کوتاه تا متوسط مورد استفاده قرار می‌گیرد. پانل های شیشه در روش نصب از خارج به دو روش در جای خود مهار می‌شوند:

• به وسیله صفحه های فشاری نگهدارنده شیشه

• آببند سیلیکونی سازه ای که باعث چسباندن شیشه می‌شود

در روش نصب از داخل، پانل های شیشه ای به وسیله کارگرانی که در طبقات سازه مستقر شده اند نصب می شوند. این روش نسبت به روش نصب از خارج کار آمد تر است، چرا که نیازی به استفاده از داربست ندارد. مقطع عرضی ریل ها و وادارها در این روش بسیار پیچیده تر از روش نصب از خارج می‌باشند. این روش در سازه های بلند مرتبه انتخاب مناسبی است .

1-6-9- جزئیات نماهای پرده ای شیشه ای در ساختمان های مرتفع

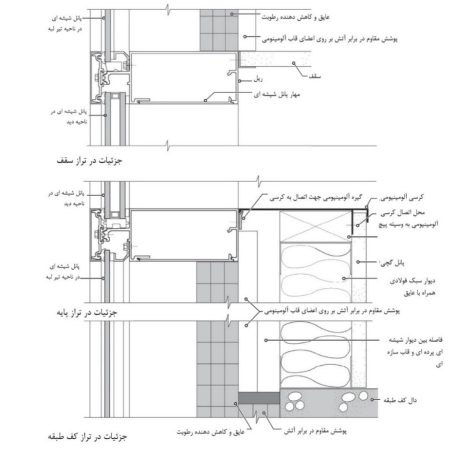

شکل 9-11 جزئیات متداول نمای شیشه ای (نصب از خارج) را در ساختمان های مرتفع در ترازهای کف طبقات، سقف طبقات و آستانه پنجره نمایش می‌دهد .در آستانه پنجره، یک قطعه آلومینیومی قرار دارد که سطح تمام شده داخلی را شامل می‌شود. این قطعه آلومینیومی از یک طرف به تیر پیرامونی که به ریل متصل است، چفت می‌شود و از طرف دیگر به المان نگهدارنده متصل می‌شود. معموًلاً از شیشه‌های مقاوم در برابر حرارت در ناحیه تیرهای پیرامونی سازه استفاده می‌شود .نماهای پرده ای مقاوم در برابر حریق باید از نفوذ دود و آتش از طبقه ای به طبقه دیگر جلوگیری کنند. برای این منظور از پشم معدنی نیمه صلب که با فشار در داخل فضای بین دیوار پرده ای و تیر پیرامونی جا داده شده است استفاده می‌شود. برای حصول نفوذ ناپذیری کامل این لایه، آب‌بندهای مقاوم در برابر آتش مورد استفاده قرار می‌گیرند. این جزئیات در شکل 9-11 نمایش داده شده است.
