دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 7-9- نماهای پرده ای شیشه ای یکپارچه

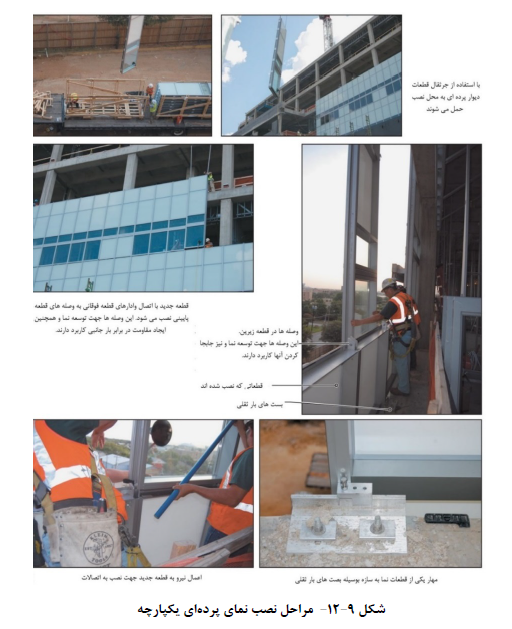

در نماهای پرده ای شیشه ای یکپارچه قطعات پیش‌ساخته نما که بر روی آنها شیشه ها نصب شده است، جهت اتصال به سازه، به محل پروژه حمل می‌شوند. در این نوع نما، به جای استفاده از وادارها و ریل ها، قطعات نما به صورت تک تک در کنار یکدیگر قرار گرفته و نما شیشه ای را تشکیل می‌دهند. شکل 9-12 مراحل نصب نماهای شیشه‌ای یکپارچه به سازه را نمایش می‌دهد.

قطعات نما طوری طراحی می‌شوند که با قطعات مجاور در وادارها و با قطعات بالا و پایین در ریل ها جفت شوند. ریل بالایی قطعه پایینی به ریل پایینی قطعه بالایی متصل می‌شود. همانطور که در (شکل 9- 12) نشان داده شده است قطعات اتصال تعبیه شده در ریل بالایی قطعه زیرین، در فضای خالی تعبیه شده در ریل پایینی قطعه فوقانی به طور کامل چفت می‌شود .

این جزئیات باید برای مقاومت در برابر بار جانبی طراحی شود و مشابه جزئیات به کار رفته در نماهای ساخت درجا می‌باشد .

مقاومت قطعات دیوار در برابر بار ثقلی به وسیله مهارهایی که به کف طبقات متصل است، حاصل می‌شود (شکل 9-12).

دو قطعه مجاور نما جهت انتقال بار ثقلی از یک مهار استفاده می‌کنند.
