دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 4-9- انواع سیستم های دیوار پرده ای شیشه ای

انواع سیستم‌های دیوار پرده ای شیشه ای به شرح زیر می‌باشند:

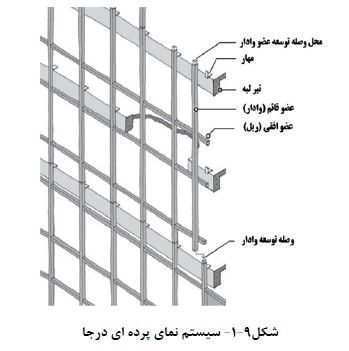

الف - سیستم درجا

در این سیستم، دیوار پرده ای به صورت قطعه قطعه در محل نصب می شود. به طور معمول، ابتدا وادارها نصب شده و سپس ریل ها نصب می شوند. در ادامه پانل های شیشه در چارچوب ایجاد شده از ریل و وادار نصب می شوند. مهار دیوار حاصل به سازه از طریق وادارها صورت می گیرد. وادارها می‌تواند بین دو سقف متکی بوده و یا حتی به صورت یک سقف در میان باشد. امکان انبساط حرارتی وادارها باید از طریق درزهای انبساط پیش‌بینی شده در وادارها امکان‌پذیر باشد.

قطعات سیستم در کارخانه ساخته شده و به صورت منفصل به محل پروژه حمل می شوند و از این رو هزینه حمل به نسبت کمتری داشته و امکان تنظیمات در محل بیشتری نسبت به سایر سیستم‌ها دارد.

معایب آن شامل مدت زمان بیشتر در سایت و نیروی کار مورد نیاز بیشتر به نسبت سایر سیستم ها است (شکل 9-1).

ب - سیستم یکپارچه

سیستم یکپارچه شامل دیوارهای دارای قاب بندی است که در کارخانه ساخته شده، سرهم شده و معمولاً  شیشه ها نیز نصب می شود. واحدها به طریقی طرح می شوند که اعضای افقی و قائم در قطعات مجاور در هم قفل و بست شده تا وادار و ریل مرسوم را پدید آورند.

واحدها می‌تواند به ارتفاع یک یا دو طبقه باشــد .این واحدها به همان طریقی که در روش اجرای درجا، در مورد اتصال  وادارها به سازه در بند 9-5 توضیح داده شده، به سازه اتصال می‌یابند.

مزیت این سیستم درجه بالای کنترل کیفیت ناشی از ساخت کارخانه ای است. نقاط ضعف آن هزینه بالاتر حمل و نقل به دلیل حجم بالای قطعات و نیاز به دقت بیشتر حین حمل و امکان تنظیمات کمتر در زمان نصب است (شکل 9-2).

پ - سیستم قطعه و وادار

سیستم قطعه و وادار ترکیبی از نقاط قوت دو سیستم درجا و پیش‌ساخته را داراست. اجرای این سیستم با اجرای وادارها شروع می‌شود. پس از آن، قطعات پیش‌ساخته کارخانه ای بین وادارها قرار داده می‌شود.

به دلیل آنکه این سیستم از تعامل دو سیستم درجا و پیش‌ساخته ایجاد شده مزایا و معایب هر دو را به نوعی به همراه دارد. به طور نمونه هزینه های حمل و نقل آن از سیستم پیش‌ساخته کمتر و از هزینه حمل و نقل سیستم درجا بیشتر است. از درجه بالاتری از قابلیت تنظیم در محل برخوردار است ولی آزادی عمل در نصب آن کمتر از سیستم درجا می‌باشد (شکل 9-3).

ت - سیستم پانلی

سیستم پانلی متشکل از پانل‌هایی از جنس ورق فلزی و به صورت پیش‌ساخته کارخانه ای است. در میان پانل، شیشه قرار می‌گیرد (معمولاً شیشه نیز در کارخانه نصب می‌شود). نمای دیوار پرده ای ظاهری یکپارچه تر و جامع تر از الگوهای متداول شبکه ای که شامل اعضای افقی و قائم است دارد. پانل ها از دو طریق پرس کاری و یا ریخته گری قابل تولید می‌باشند. روش تولید ریخته گری در صورتی که تعداد قطعات مشابه زیاد باشد اقتصادی می‌شود (شکل 9-4).

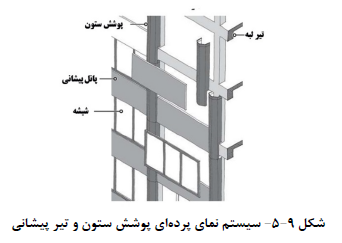

ث - سیستم پوشش ستون و تیر پیشانی

این سیستم یک دیوار پرده ای محسوب نمی‌شود و متشکل از پوشش های روي ستون بوده و توسط قطعات پانل پیشانی متکی به ستون و در دهانه ستون تا ستون قرار می‌گیرد. قطعات شیشه ای پرکننده همانند روش درجا هم می‌تواند به صورت پیش‌ساخته و هم به صورت درجا اجرا شود (شکل 9-5).

1-4-9- مهار دیوار پرده ای شیشه ای درجا به سازه

مشابه سایر دیوارهای پرده ای، دیوار پرده ای شیشه ای هم باید به منظور ایجاد امکان تغییرات ابعادی (در محدوده رواداري های مجاز)، از قاب سازه ای ساختمان فاصله داشته باشد. حداقل فاصله لازم 5 سانتیمتر است. برای ساختمان های بلند فاصله بیشتری ممکن است مورد نیاز باشد.
