راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 12-5- نشست

دو نوع نشست اصلی می تواند برای شالوده دیوار رخ دهد: نشست آنی یا الاستیک Se و نشسـت تحکـیم Sc . نشسـت آنی شالوده بعد از احداث سازه دیوار و خاکریزی پشت آن (وقتی که کل تنش ها به پی اعمال شدند) رخ می دهد؛ نشسـت تحکیم، نشست تابع زمان بوده و در طول دوره بهره برداری از سازه اتفاق می افتد .

الف - نشست آنی

نشست متوسط آنی یک شالوده سطحی نواری با عملکرد صلب از رابطه (5-14) قابل محاسبه است :

در رابطه بالا :

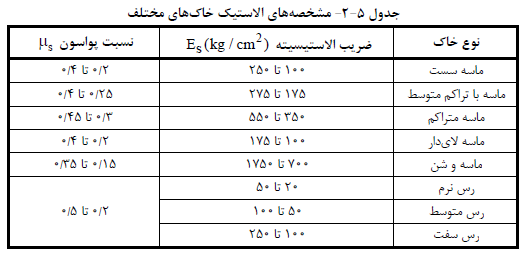

Es = مدول الاستیسیته خاک (جدول 5-2)

μs = ضریب پواسون خاک (جدول 5-2)

q = شدت متوسط فشار زیر شالوده با فرض برون محوری صفر

B = عرض شالوده

ب - نشست تحکیم

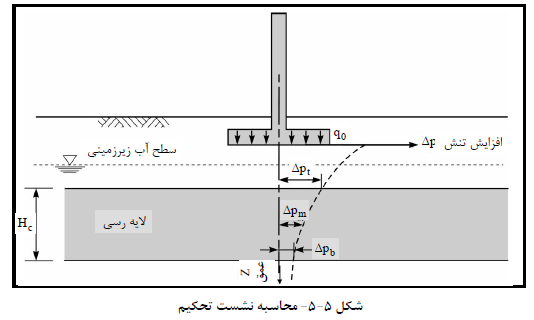

نشست تحکیم برای شالوده های متکی بر رس اشباع در شرایطی که رس از نوع عادی تحکیم یافته باشـد ، از رابطـه (5- 15) محاسبه می گردد :

در رابطه فوق:

Sc = نشست تحکیم لایه رس عادي تحکیم یافته

p0 = فشار موثر متوسط بر روي لایه رسی قبل از احداث شالوده

Δpav = افزایش فشار متوسط در وسط لایه رسی به علت احداث دیوار (سازه)

Δpt = افزایش فشار در بالای لایه رسی

Δpm = افزایش فشار در وسط لایه رسی

Δpb = افزایش فشار در پایین لایه رسی

Hc = ضخامت لایه رسی

Cc = نشانه فشردگی لایه رسی

E0 =  نسبت تخلخل اولیه لایه رسی

ج - نشست مجاز

حداکثر مقدار چرخش زاویه ای (نشست تقسیم بر طول) که دیوارهای حایل بتن مسلح بدون ترک خوردن می توانند تحمـل کننـد، بین 0/002 تا 0/003 رادیان است .
