راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 9-5- تاثیر آب زیرزمینی

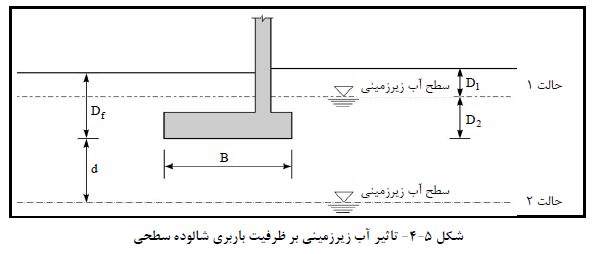

درمحاسبه q0 باید به تراز آب زیرزمینی توجه نمود و بسته به موقعیت آب زیرزمینی حالات زیر را در نظر گرفت :

حالت 1: اگر سطح آب زیرزمینی در ترازی باشد که o ≤ D1 < Df  است، q0 به صورت زیر خواهد بود .

γsat= وزن مخصوص خاک اشباع

γw= وزن مخصوص آب

همچنین γ موجود در جمله آخر رابطه 5-2 با مقدار γ=γsat-γw' جایگزین می شود.

حالت 2: اگر سطح آب زیرزمینی در ترازی باشد که o ≤ d < B است، مقدار 0q از رابطه زیر به دست می آید:

γ موجود در جمله آخر رابطه 5-2 باید با مقدار زیر جایگزین شود :

حالت 3: وقتی که سطح آب زیرزمینی در ترازی قرار دارد که d ≥ B است، آب زیرزمینی هیچ گونه تاثیری بر ظرفیـت باربری ندارد.
