راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 2-5- رابطه عمومی ظرفیت باربری

رابطه عمومی ظرفیت باربری شالوده نواری دیوار حایل به صورت زیر است :

که در آن:

Q = ظرفیت باربری نهایی شالوده نواری

B = عرض موثر پایه (برابر با B-2e در شکل 5-3)

B = عرض پایه یا پی دیوار (شکل 5-3)

c = چسبندگی خاک زیر شالوده

ξ = ضرایبی که در بندهای (5-4 تا 5-8) شرح داده شده اند .

 Nγ ,Nq ,Nc= ضرایب ظرفیت باربری براي شالوده نواری

q0 = فشار موثر سربار بر صفحه عبوری از زیر شالوده

γ = وزن مخصوص خاک زیر شالوده (مطابق بند 5-9)

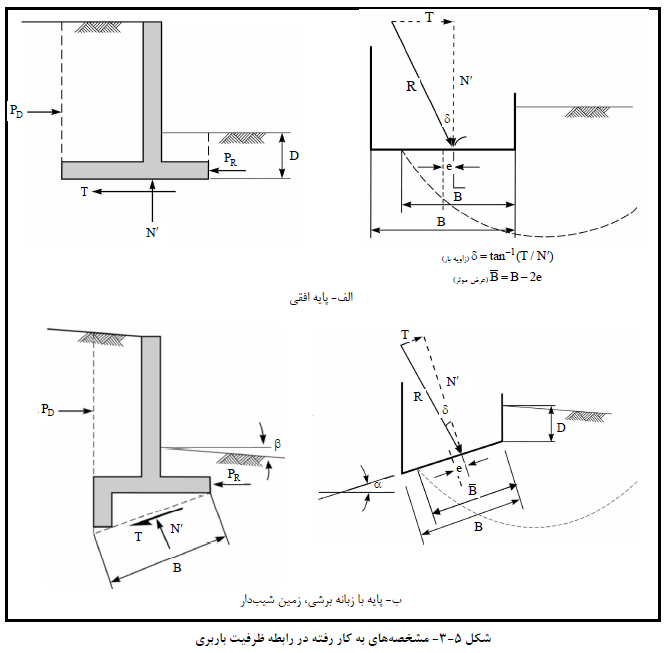

در شکل( 5-3) سایر متغیرهای مورد نیاز در بندهای (5-3 تا 5-7) نشان داده شده است.
