مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-٨-٨ مقاومت برش اصطكاكى

٩-٨-٨-١ كليات

٩-٨-٨-١-١ ضوابط اين قسمت بايد در مواردى به كار برده شوند كه در نظر گرفتن انتقال برش در سطح يك صفحه‌ى مشخص، مانند يك ترك موجود يا بالقوه، فصل مشترك ميان مصالح غير مشابه و يا فصل مشترك ميان دو بتن اجرا شده در زمان‌هاى مختلف مناسب باشد.

٩-٨-٨-١-٢ سطح مقطع فولادهاى مورد نياز براى برش- اصطكاك در صفحەى برش مورد نظر، Avf، بايد مطابق با قسمت ٩-٨-٨-٢ محاسبه شود. به طور جاى كزين استفاده از روش‌هاى طراحى انتقال برش كه منتهى به پيش بينى مقاومت شده وهم خوانى قابل توجهى با نتايج به دست آمده از آزمايشات جامع داشته باشند، مجاز است.

٩-٨-٨-١-٣ مقدار fy مورد استفاده براى محاسبه ى برش اصطكاكى اسمى Vn، بر اساس حدود ارائه شده در فصل ٩-4 نبايد از حداكثر 420 مگاپاسكال بيشتر شود.

٩-٨-٨-١-4 آماده سازى سطح صفحه ى برش مورد نظر براى طراحى بايد در مدارك ساخت مشخص شده باشد.

٩-٨-٨-٢ مقاومت طراحى

٩-٨-٨-٢-١ مقاومت برش اصطكاكى طراحى در عرض صفحه‌ى برشى مورد نظر براى هر تر کیب بار، بر مبناى تامين رابطه‌ى زير كنترل مى گردد:

Vu نیرو‌های برشى ضريبدار در عرض صفحه‌ى برش مورد نظر است كه بايد بر اساس ضريب‌هاى بار و تركيب‌هاى بارگذارى معرفى شده در فصل ٩-٧ اين آيين نامه، وروش‌هاى آناليز متعارف معرفی شده در فصل ٩-۶ آیین نامەی حاضر تعيین گردد.

Vn مقاومت برش اصطكاكى اسمى صفحه ى برش است كه بر اساس الزامات بند ٩-٨-٨-٢-٢ تا بند ٩-٨-٨-٢-۶ تعيين مى شود.

Φضريب كاهش مقاومت برش اصطكاكى است كه مطابق ضوابط فصل ٩-٧، برابر با 0/75 منظور مى شود.

٩-٨-٨-٢-٢ مقاومت برش اصطكاكى اسمى، Vn، در مواردی كه آرماتورهاى برش-اصطكاك عمود یا مورب نسبت به صفحه برش باشند، به صورت زير محاسبه مى شود:

الف - اگر آرماتورهاى برش-اصطكاك، عمود بر صفحه ى برش باشد:

ب- اگر آرماتورهاى برش-اصطكاك نسبت به صفحه ى برش مورب بوده ونيروى برشى سبب ايجاد كشش در فولادهاى برش- اصطكاك شود:

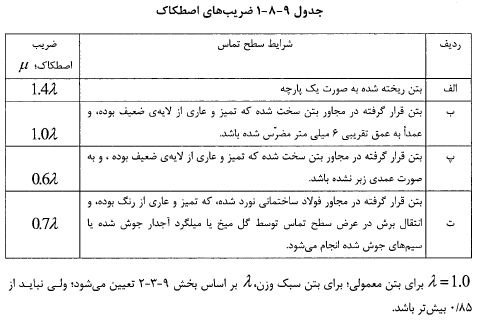

در رابطه‌هاى فوق Avf سطح مقطع آرماتورهاى برش - اصطكاك در صفحه ى مورد نظر براى تحمل برش است؛ μ ضريب اصطكاك مطابق با جدول ٩-٨-١ بوده؛ وα زاويه ى بين آرماتور برش- اصطكاك و صفحه ى برش مورد نظر است.

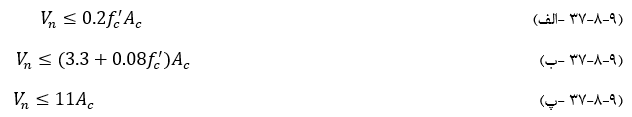

٩-٨-٨-٢-٣ مقدار Vn در عرض صفحه‌ى برش مورد نظر نبايد از مقادير ارائه شده در رابطه‌‌های (٩-٨-٣٧) بیش تر شود. اگر بتن‌های با مقاومت هاى مختلف در مجاورت يک ديگر اجرا شوند، کمترین مقدار f'c باید در این رابطه ها مورد استفاده قرار گیرد.

الف- برای بتن معمولى كه به طور يك پارچه و يا در مقابل بتن سخت قبلى ريخته شده وعمدا به عمق تقريبى 6 ميلى متر مضرس شده باشد، بايد از كم ترين مقادير زير استفاده نمود:

ب- در ساير موارد؛ كم ترين از مقادير زير:

در رابطه‌هاى فوق، Ac سطح مقطع بتنى است كه در مقابل انتقال برش مقاومت مى كند (بر حسب ميلى متر مربع).

٩-٨-٨-٢-۴ در مواردی کە صفحەی برش زير اثر نيروى فشارى دائمى قرار دارد، مى توان نيروى اصطكاك ناشى از آن را به مقاومت اسمى Vn اضافه كرد و به اين ترتيب آرماتور برش اصطكاكى  Avf را كاهش داد.

٩-٨-٨-٢-۵ در مواردی کە صفحەی برشی زير اثر نيروى كششى قرار دارد، آرماتور لازم براى تحمل بار كششى را بايد به آرماتور Avf لازم براى تحمل برش اضافه كرد.

٩-٨-٨-٢-۶ آرماتورهاى برش اصطكاكى بايد به طور كامل براى توسعه ى تنش تسليم fy در دو سمت صفحه‌ى برش مهار شوند؛ به طورى كه قادر به انتقال نيروى Avffy از يك صفحه به دیگری باشند.
