مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۴-۸- مقادیر اسمی و الزامات عمومی

۱-۴-۸- توان اسمی

۱-۱-۴-۸- کلیات

با اعمال ولتاژ اسمی به سیم پیچ اولیه ترانسفورماتور و عبور جریان اسمی از سیم پیچ ،ثانویه ترانسفورماتور توان اسمی نظیر آن زوج سیم پیچی را دریافت خواهد کرد توان اسمی برای بارگذاری مداوم تعریف می شود که مقدار مبنا برای  ضمانت و آزمون هایی نظیر تلفات بار و افزایش دماست در کار مداوم ترانسفورماتور باید توانایی ارایه توان اسمی را بدون تجاوز از محدودیت های مشخص شده در استانداردهای ملی ایران به شماره ۲-۲۶۲۰ و ۱۱-۲۶۲۰ داشته باشد.

یادآوری - توان اسمی به مقدار توان ظاهری ورودی به ترانسفورماتور اشاره دارد که شامل توان اکتیو و راکتیو جذب شده توسط خود ترانسفورماتور نیز است. توان ظاهری ارایه شده توسط ترانسفورماتور به مدار متصل به پایانه های سیم پیچ ثانویه در بارگذاری اسمی متفاوت از توان اسمی خواهد بود. ولتاژ پایانه های ثانویه به واسطه ی کاهش (یا افزایش) ولتاژ در ترانسفورماتور متفاوت از ولتاژ اسمی است. مقدار مجاز افت ولتاژ نسبت به ضریب قدرت بار براساس ولتاژ اسمی و گستره انشعاب مطابق بند ۷ استاندارد ملی ایران به شماره ۶۱۷۷ تعیین می شود.

۲-۱-۴-۸- مقادیر ترجیحی توان اسمی

در ترانسفورماتورهای تا توان ۲۰ مگاولت آمپر مقادیر توان اسمی از سری R10 استاندارد ملی ایران به شماره ۲۷۰۰ انتخاب می شود.

یادآوری 1- توان های اسمی ترانسفورماتورهای توزیع روغنی مرسوم در ایران به شرح ذیل است :

یادآوری - توان های اسمی ترانسفورماتورهای توزیع خشک مرسوم در ایران به شرح ذیل است :

۳-۱-۴-۸- انتخاب توان اسمی ترانسفورماتور

به منظور انتخاب توان اسمی ترانسفورماتور مورد نیاز میتوان از فرمول (۸-۴) استفاده نمود :

که در این رابطه :

S : توان اسمی ترانسفورماتور بر حسب کیلوولت آمپر

P : حداکثر توان اکتیو مجموعه بارهای سه فاز متصل به ترانسفورماتور (برحسب کیلووات) با در نظر گرفتن تمام ضرایب مربوط به همزمانی، توسعه آتی و…

cosφ : ضریب قدرت مجموعه بارهای متصل به ترانسفورماتور

مثال : فرض کنید حداکثر بار مصرفی سه فاز یک ساختمان مسکونی ۵۰ کیلووات و ضریب قدرت ۰/۸۵ باشد.

S=50/0.85=59kVA

در صورتی که ترانسفورماتور روغنی مورد نیاز باشد با توجه به توان های ترجیحی ذکر شده در بند قبل ترانسفورماتور مطلوب ۷۵ کیلوولت آمپر خواهد بود.

یادآوری - برای در نظر گرفتن شرایط محیطی موثر در انتخاب توان نامی ترانسفورماتور به بخش (۸-۵) مراجعه کنید.

۴-۱-۴-۸- بارگذاری فراتر از توان اسمی

ترانسفورماتور در مواردی توانایی ارایه بازی بیشتر از توان اسمی را دارد روش محاسبه بارگذاری مجاز برای ترانسفورماتورهای روغنی در استاندارد ملی ایران به شماره 7-60076 INSO-IEC و برای ترانسفورماتورهای خشک در استاندارد ملی ایران به شماره 12-60076 INSO-IEC ارایه شده است.

یادآوری - قابلیت بارگذاری بوشینگ ها در استاندارد 60137 IEC و کلید تنظیم ولتاژ در استاندارد ملی ایران به شماره 1-27515 ذکر شده است.

۲-۴-۸- نشانه های شناسایی و روش های خنک کردن ترانسفورماتور

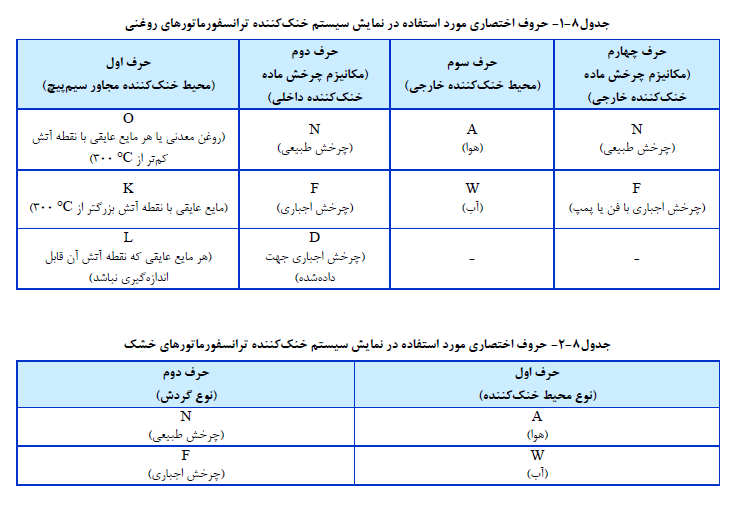

نشانه های شناسایی و روشهای خنک کردن ترانسفورماتورهای روغنی و خشک با استفاده از حروف اختصاری لاتین شامل نوع ماده خنک کننده و سیستم گردش آن و همچنین ترتیب حروف مزبور (از چپ به راست) در جداول شماره (8-1) و (8-2) مطابق استاندارد ملی ایران به شماره های ۲-۲۶۲۰ و ۱۱-۲۶۲۰ ارایه شده است.

یادآوری ۱- خنک کنندگی معمول ترانسفورماتورهای توزیع روغنی ONAN است.

یادآوری 2- در ترانسفورماتورهای خشک معمولا دو نوع خنک کنندگی استفاده می شود.

    • ترانسفورماتور طراحی شده برای سامانه تهویه هوای طبیعی که با AN نشان داده می شود.

    • ترانسفورماتور طراحی شده برای سامانه تهویه هوای طبیعی تا مقدار مشخص شده و خنک کنندگی اجباری تا مقدار بالاتر که با AN٫AF نشان داده می شود.

یادآوری 3- خنک کنندگی معمول ترانسفورماتورهای توزیع خشک در ایران AN است.

۳-۴-۸- ولتاژ اسمی

ولتاژ فشار قوی ترانسفورماتورهای مورد استفاده در ایران 33 ، 20 و ۱۱ کیلوولت و ولتاژ فشار ضعیف ۴۰۰ ولت است.

۴-۴-۸- بیشینه مقدار ولتاژ تجهیز Um

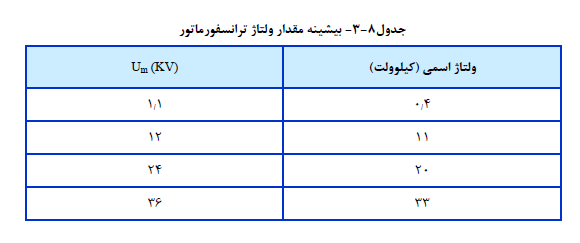

مطابق استاندارد ملی ایران به شماره ۳-۲۶۲۰ بیشینه مقدار ولتاژ برای پایانه های خط مطابق جدول (8-3) تعیین می شود.

۵-۴-۸- فرکانس اسمی

فرکانس اسمی در شبکه برق ایران ۵۰ هرتز است.

۶-۴-۸- مقادیر اسمی پارامترهای ترانسفورماتورهای توزیع کم تلفات روغنی ۲۰ کیلوولت در ایران ('AB)

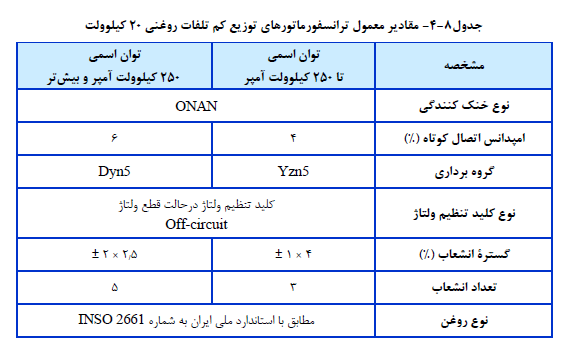

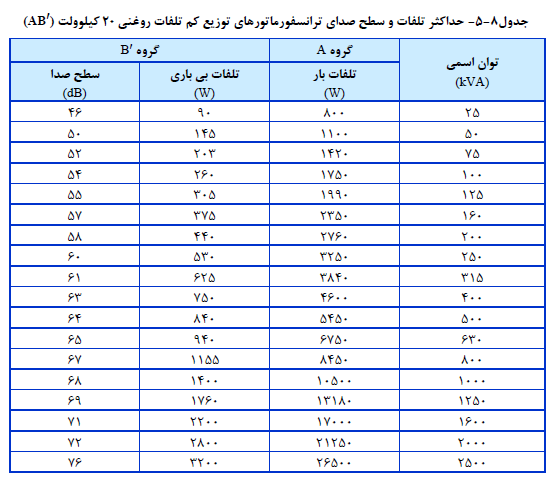

مقادیر اسمی معمول پارامترهای مهم ترانسفورماتورهای توزیع کم تلفات روغنی در ایران بر مبنای استاندارد ملی ایران به شماره ۱۳۳۶۸ در جداول (8-4) و (۸-۵) ذکر شده است.

۷-۴-۸- مقادیر اسمی ترانسفورماتورهای توزیع خشک ۲۰ کیلوولت در ایران

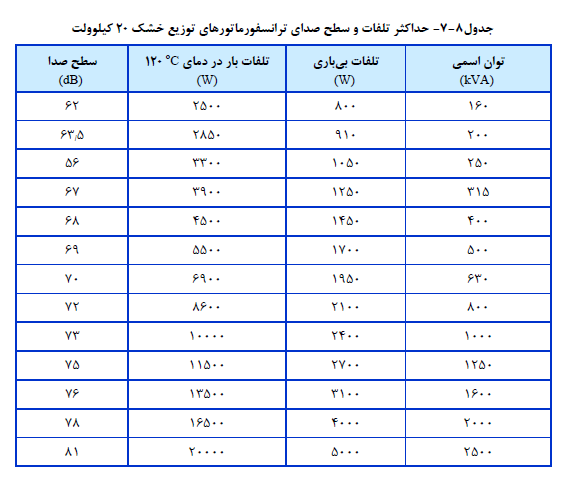

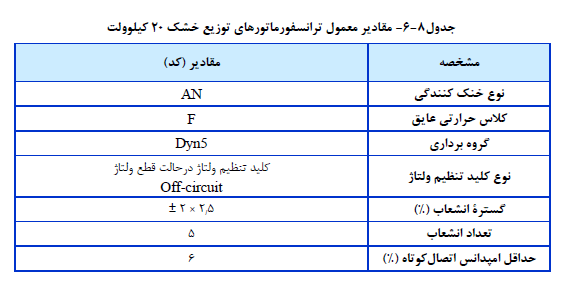

مقادیر معمول اسمی پارامترهای مهم ترانسفورماتورهای توزیع خشک در ایران برمبنای «دستور العمل تعيين الزامات معیارهای ارزیابی فنی و آزمون های ترانسفورماتورهای خشک رزینی ۲۰ کیلوولت، معاونت هماهنگی توزیع شرکت توانیر» و «مشخصات فنی ترانسفورماتورهای خشک تولید شده توسط سازندگان داخلی ترانسفورماتور» در جداول (8-6) و (8-7) ذکر شده است.
