مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۶-۸- پلاک مشخصات صفحه مقادیر اسمی

۱-۶- کلیات

ترانسفورماتور باید مجهز به یک پلاک مشخصات با ماده ای مقاوم در برابر شرایط جوی، نصب شده در محل قابل رویت، با نمایش موارد زیر باشد. ماندگاری اطلاعات ثبت شده بر پلاک الزامی است.

۲-۶-۸- اطلاعات ارایه شده بر روی پلاک مشخصات

    الف) نوع ترانسفورماتور.

    ب) شماره استاندارد.

    پ) نام سازنده کشور و شهری که ترانسفورماتور در آن تولید شده است.

    ت) شماره سریال سازنده

    ث) سال ساخت.

    ج) تعداد فازها.

    چ) توان اسمی برای هر خنک کنندگی (با واحد کیلوولت آمپر یا مگاولت آمپر)

    ج) فرکانس اسمی (با واحد هرتز).

    خ) جریان های اسمی (با واحد آمپر یا کیلوآمپر)

    د) نماد اتصالات و جابجایی فاز (گروه برداری)

    ذ) مقاومت ظاهری (امپدانس) اتصال کوتاه بر حسب درصد.

    ر) نوع خنک کنندگی

    ز) جرم کل

    ژ) جرم و نوع روغن مورد استفاده (در ترانسفورماتورهای روغنی)

    س) بیشینه توان یا جریان اتصال کوتاه سیستم

در ترانسفورماتورهای خشک، علاوه بر موارد فوق، ذکر موارد زیر نیز در پلاک الزامی است :

    ش) دمای ساختار عایقی (کلاس حرارتی عایق) برای هر سیم پیچ مطابق استاندارد 60085 IEC

    ص) درجه حفاظت.

    ض) رده محیطی آب و هوایی و رفتار در برابر آتش .

۳-۶-۸- اطلاعات تکمیلی که در صورت امکان باید داده شوند

    الف) نماد نویسی کوتاه سطوح عایقی (ولتاژهای استقامت) طبق استاندارد ملی ایران به شماره ۳-۲۶۲۰

    ب) ولتاژهای انشعاب سیم پیچ انشعاب دار برای تمام انشعاب ها.

    پ) بیشینه افزایش دمای ضمانت شده سطح فوقانی روغن و سیم پیچ ها (چنانچه مقادیر معمول نباشند).

    ت) نمودار اتصال : در مواردی که نماد اتصال نتواند اطلاعات کاملی از اتصال های داخلی در اختیار قرار دهد.

    ث) جرم جابجایی (چنانچه متفاوت از جرم کل باشد).

    ج) جرم بدون محفظه (برای ترانسفورماتورهای با جرم کل بیش تر از پنج تن)

    چ) قابلیت استقامت مخزن منبع انبساط، کلید تنظیم ولتاژ و تجهیزات خنک کننده در مقابل خلاء

    ح) برای ترانسفورماتورهای چند سیم پیچه : هر گونه محدودیت ترکیب های توان بارگذاری

    خ) برای ترانسفورماتورهای مجهز به نشانگر دمای سیم پیچ : تنظیمات تمام نشانگرهای دما.

    د) برای تمام ترانسفورماتورهای جریان نصب شده در درون ترانسفورماتور محل نسبت تبدیل (ها) کلاس درستی و خروجی اسمی (ولت آمپر اسمی) ترانسفورماتور جریان

    ذ) دمای کمینه عامل خنک کننده در صورتی که این دما برای ترانسفورماتورهای نصب شده در محل مسقف کم تر از ۵- درجه سلسیوس یا برای ترانسفورماتورهای نصب شده در فضای آزاد کمتر از ۲۵- درجه سلسیوس باشد.

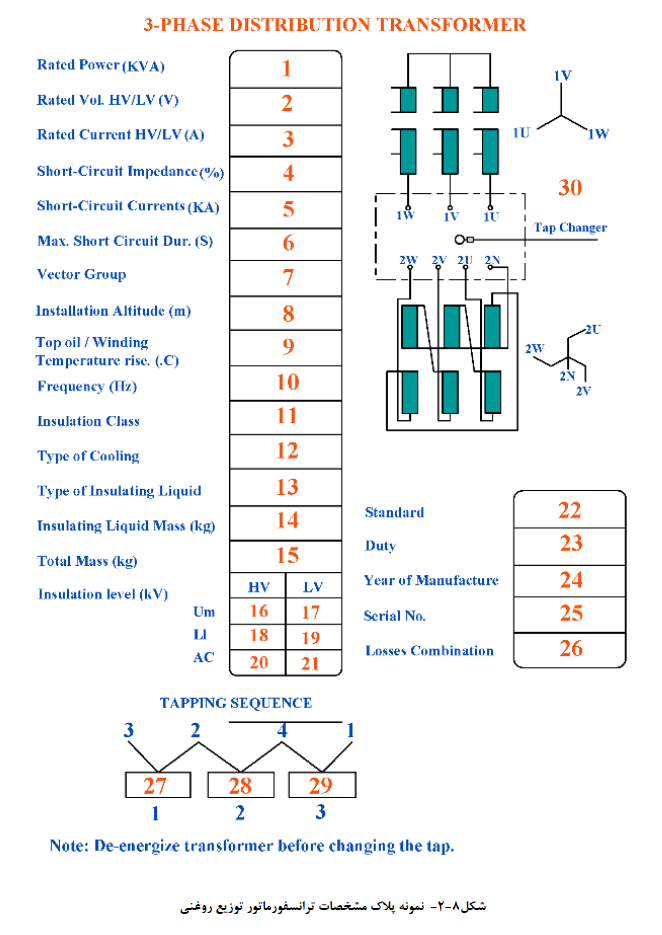

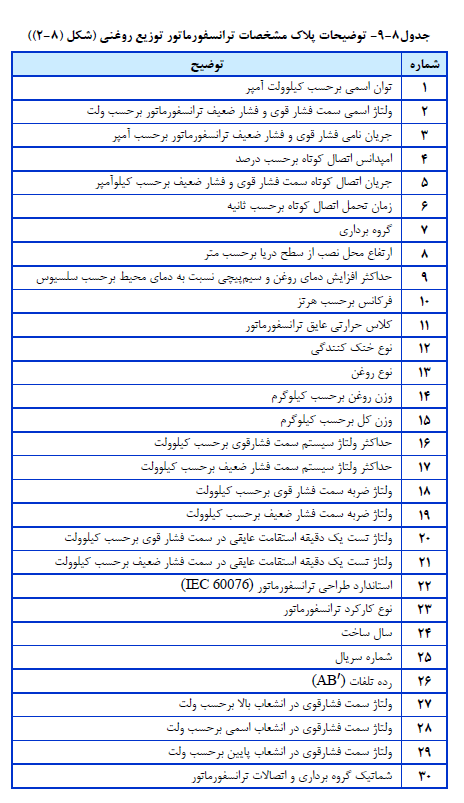

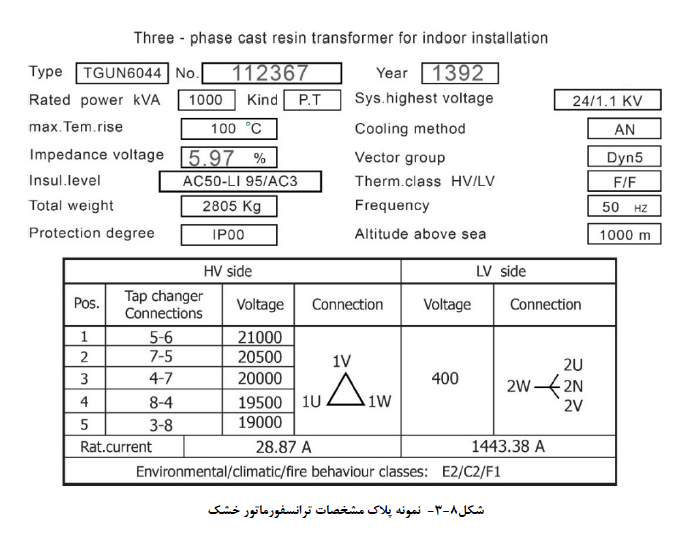

نمونه ای از پلاک مشخصات ترانسفورماتور روغنی و توضیحات مرتبط با آن در شکل (8-2) و جدول (۸-۹) ذکر شده است. همچنین شکل (8-3) نمونه پلاک مشخصات ترانسفورماتور خشک را نشان می دهد.
