مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | 8-8- دیاگرام قطعات و تجهیزات ترانسفورماتور

۱-۸-۸- دیاگرام قطعات و تجهیزات ترانسفورماتورهای توزیع روغنی با منبع انبساط

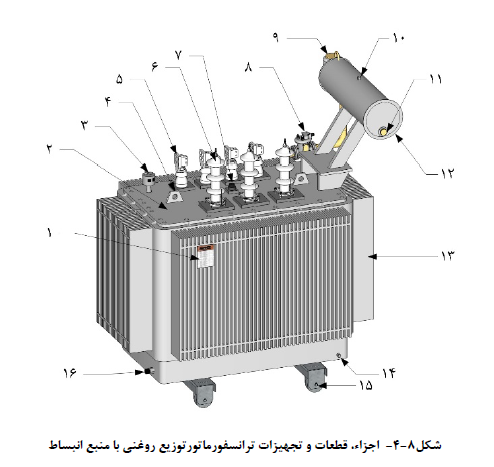

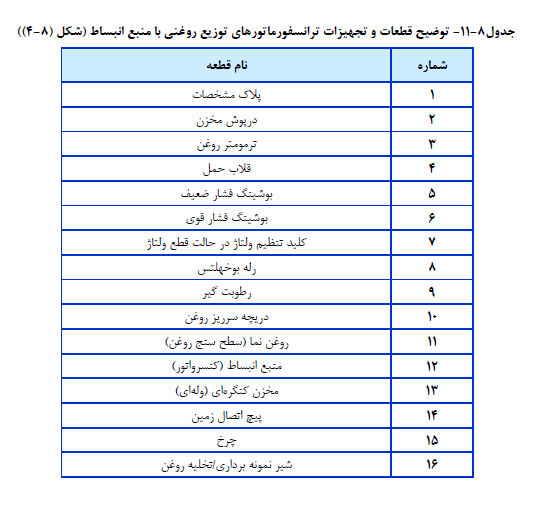

اجزاء و قطعات ترانسفورماتورهای توزیع روغنی در شکل (8-4) و جدول (8-11) توضیح داده شده اند.

2-8-8- دیاگرام قطعات و تجهیزات ترانسفورماتورهای روغنی هرمتیک کنگره ای

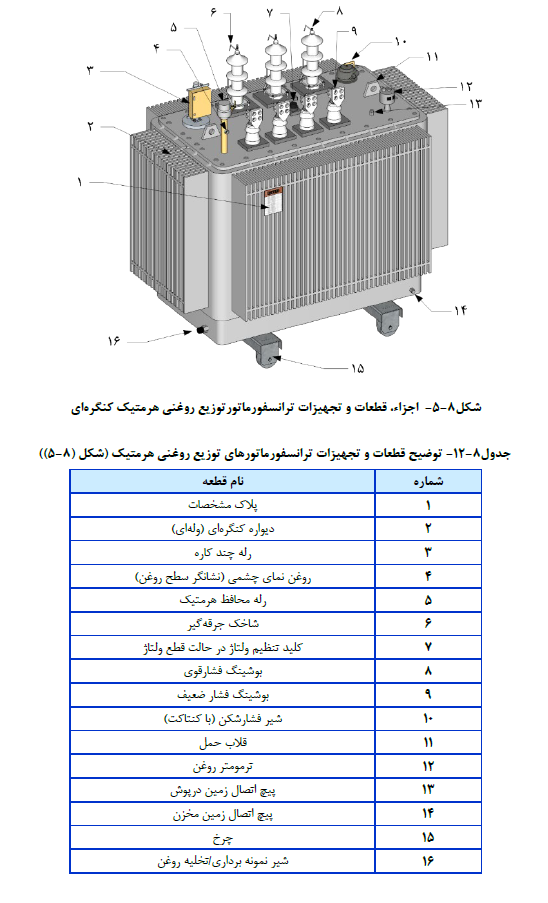

اجزاء و قطعات ترانسفورماتورهای توزیع روغنی در شکل (8-5) و جدول (8-12) توضیح داده شده اند.

3-8-8- دیاگرام قطعات و تجهیزات ترانسفورماتورهای توزیع خشک

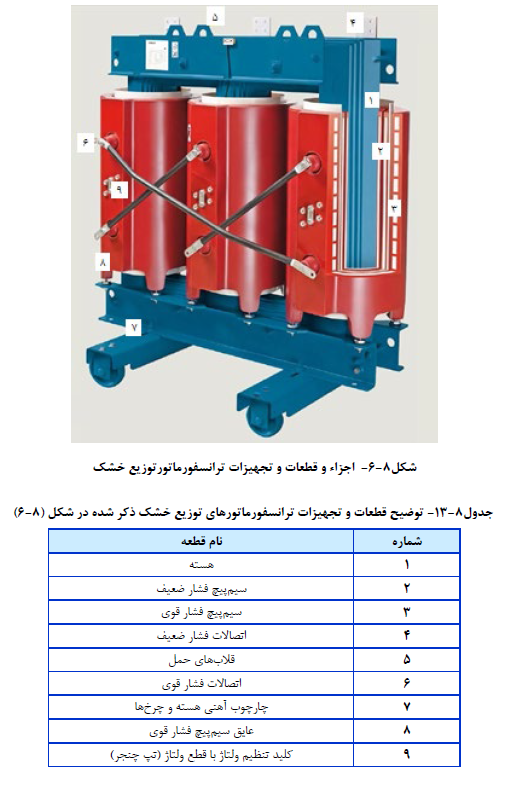

اجزاء و قطعات ترانسفورماتورهای توزیع خشک در شکل (8-6) و جدول (8-13) توضیح داده شده اند.
