مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۷-۴- پریزها و چند شاخه های صنعتی

در این بخش الزامات عمومی و مشخصات فنی چند شاخه و پریزهای صنعتی معرفی می شود. این بخش همچنین شامل مشخصات فنی پریزها یا اتصالات ورودی دستگاه تعبیه شده با نصب شده روی وسایل الکتریکی است.

۱-۷-۴- الزامات عمومی

الزامات عمومی و مشخصات فنی ساخت و آزمون پریزها و چند شاخه های صنعتی مطابق با استانداردهای معرفی شده در بخش ۴-۳ است.

۲-۷-۴- شرایط بهره برداری

شرایط بهره برداری این نوع چند شاخه ها و پریزها به صورت زیر خواهد بود :

     • چند شاخه های هر ولتاژ و فرکانس معین مخصوص همان سیستم ولتاژ و فرکانس است و در پریز ویژه خود امکان اتصال دارد.

     • شرایط محیطی استفاده از لوازم مزبور در محدوده دمایی ۲۵ تا ۴۰ درجه سلسیوس خواهد بود.

     • چند شاخه ها و پریزها صرفا برای اتصال به کابل های مسی و آلیاژهای مسی مورد استفاده قرار می گیرد.

     • پریزها یا ورودی های برق تجهیزات و دستگاه ها نیز باید با ضوابط این بخش مطابقت کند.

     • ضوابط این بخش شامل پریزها و پلاگ های مورد استفاده در تاسیسات برق ولتاژ خیلی ضعیف نیز می شود.

     • استفاده از این نوع چند شاخه ها و پریزها در مصارف تاسیسات برق ساختمان کشاورزی تجاری و خانگی بلامانع است.

۳-۷-۴- نشانه گذاری

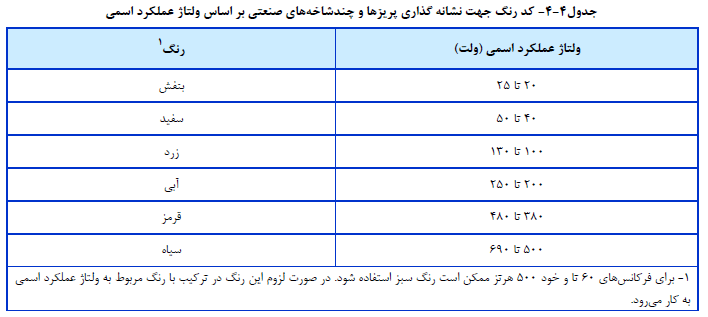

در صورتی که ولتاژ عملکرد اسمی علاوه بر درج روی پریز توسط رنگ نیز مشخص شده باشد که رنگ باید طبق جدول (۴-۴) باشد.

۴-۷-۴- سایز هادی های قابل اتصال

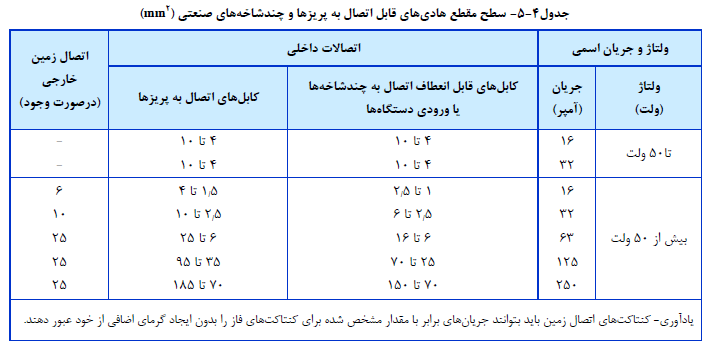

سطح مقطع انواع هادی های حامل جریان الکتریکی و هادی حفاظتی قابل اتصال به پریزها و چند شاخه های صنعتی در جدول (۴-۵) ارایه شده است.
