مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۹-۴- سیستم های سیم کشی مدار و تعداد پریزها
در این بخش الزامات عمومی و شرایط انتخاب نوع سیم کشی و تعداد پریزها معرفی شده است.
۱-۹-۴- سیستم های سیم کشی
۱-۱-۹-۴- سیستم شعاعی

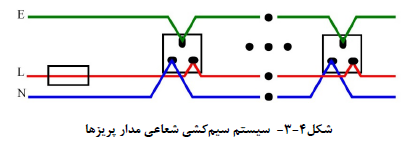

در مواردی که برای سیم کشی مدار پریزها از سیستم شعاعی استفاده می شود، باید هادی برق دار از وسیله حفاظت کننده مدار به کنتاکت فاز و هادی جنتی به کنتاکت خنثی و هادی حفاظتی به کنتاکت هادی حفاظتی هر یک از پریزها به ترتیبی که در شکل (4-3) نشان داده شده است متصل شود.
حفاظت مدارهای این گونه پریزها در برابر اضافه بار به وسیله کلیدهای مینیاتوری یا فیوزهای مدار فرعی با ظرفیت مناسب و با توجه به این نکته که ظرفیت بار کلید یا فیوز نباید از ظرفیت بار سیم یا کابل مربوط تجاوز کند. تامین می شود.
در این سیستم سطح مقطع سیم های مورد مصرف حداقل ۲/۵ میلی متر مربع خواهد بود.
۲-۱-۹-۴- سیستم حلقوی

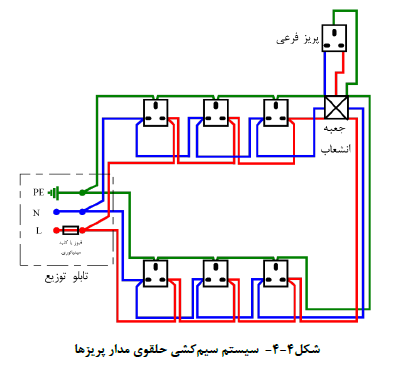

در مواردی که برای سیم کشی مدار پریزها از سیستم حلقوی استفاده می شود باید هر دو سر هادی برقدار به ترمینال فیوز حفاظتی حداکثر ۳۰ آمپر با کلید مینیاتوری حداکثر ۳۲ آمپر هر دو سر هادی خنثی به ترمینال خنثی و هر دو سرهادی اتصال زمین به ترمینال سیستم زمین به ترتیبی که در شکل (۴-۴) نشان داده شده است، متصل شود.
در این سیستم سطح مقطع سیم های مورد مصرف حداقل ۲/۵ میلی متر مربع خواهد بود و هر یک از مدارهای فرعی حلقه که در محل های مسکونی و مشابه آن مورد استفاده قرار می گیرد نباید سطحی بیش از ۱۰۰ متر مربع را پوشش دهد. پیوستگی هادی های برقدار و هادی حفاظتی می بایست پس از نصب و سیم کشی پریزها مورد آزمون قرار بگیرد.
۳-۱-۹-۴- تعیین ظرفیت مدارها با ضریب هم زمانی
تعداد لوازم ثابت و یا پریزهایی که به وسیله یک مدار نهایی تغذیه می شود باید به نحوی انتخاب شود که جمع تقاضای مدار با توجه به نحوه استفاده از لوازم در محل از جریان مجاز حرارتی هادی های مدار تجاوز نکند. در مواردی که غیر همزمانی زیادی بین مصرف لوازم و پریزها وجود داشته باشد احتیاجی به محدود کردن تعداد نقاط تغذیه مدار نهایی نخواهد بود، مانند مواردی که در آن سطح محدودی از زیر بنا به وسیله مدار تغذیه می شود.
جریان مجاز حرارتی یک مدار نهایی حلقوی ۱٫۵ برابر جریان مجاز هادی های مدار خواهد بود.
مقررات ذکر شده در این بخش در درجه اول برای آپارتمان ها با منازل مسکونی در نظر گرفته شده است ولی در موارد دیگری هم که غیر هم زمانی زیادی در مصارف وجود داشته باشد از این مقررات می توان استفاده نمود. در این صورت تغییراتی که ممکن است در آینده در نحوه استفاده از محل به وجود آید باید مدنظر قرار گیرد.
۴-۱-۹-۴- تعیین ظرفیت مدارها بدون ضریب هم زمانی
در مواردی که استفاده از ضریب هم زمانی امکان پذیر نباشد باز هر مصرف کننده ثابت مقدار اسمی ورودی آن بوده و هر پریز مانند یک مصرف کننده ثابت فرض شده و بار آن برابر جریان اسمی پریز یا وسیله حفاظتی مخصوص آن پریز خواهد بود.
۵-۱-۹-۴- مصارف خاص
در خصوص وسایل برقی از قبیل یخچال فریزر ماشین لباسشویی خشک کن ظرفشویی و مانند آن باید یک پریز مستقل برای هر یک در نظر گرفته شود.
پریز مخصوص وسایل برقی خانگی مانند لباسشویی و مانند آن باید حداکثر در فاصله ۱٫۸ متر آن وسیله نصب شود.
۶-۱-۹-۴- انتخاب تعداد پریزها

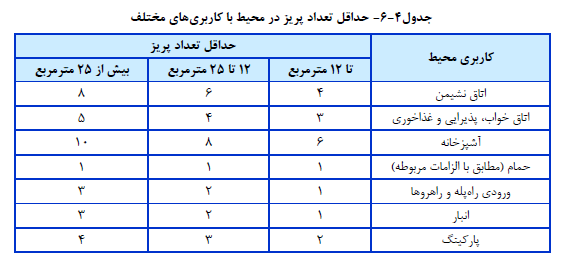

به منظور تامین دسترسی مناسب و سهولت در بهره برداری از وسایل برقی در ساختمان ها حداقل تعداد پریز برای نصب در محیط های مختلف ساختمان مطابق با جدول (۴-۶) خواهد بود.
یادآوری - اتاق های کنفرانس با مساحت بیش از ۲۰ متر مربع می بایست مجهز به حداقل یک پریز کف خواب باشد.
۷-۱-۹-۴- مصارف صنعتی
پریزهای مخصوص کارهای صنعتی مانند دریل رومیزی سنگ سنباده دستگاه جوش و مانند آن باید دارای مدار جداگانه بوده و برای تحمل بار مشخص شده به طور مداوم ظرفیت کافی داشته باشد. این گونه پریزها باید به درپوش مخصوص و مناسب مجهز بوده و از استحکام کافی برخوردار باشد.
