مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | 7-8- تجهیزات تصویری

جهت نمایش اطلاعات تصویری در یک سالن کنفرانس از تجهیزات پخش تصویری مختلف استفاده می شود. این تجهیزات بسته به مشخصات پروژه تعریف و طراحی شده و لازم است زیرساخت های مورد نیاز از قبیل انواع سینی گذاری، لوله گذاری ، کابل کشی و نصب پایه های مناسب اجرا شود. طراحی صحیح، استفاده از استانداردهای معتبر و خرید تجهیزات مناسب در طراحی یک سالن کنفرانس اهمیت بالایی دارد.

۱-۷-۸- ویدیو یا دیتا پروژکتور

یکی از پر کاربردترین نمایشگرهای مورد استفاده در سالنهای کنفرانس دستگاه پخش تصویر دیتا پروژکتور یا ویدیو پروژکتور است. این دستگاه انواع سیگنال تصویر را به عنوان ورودی دریافت و به وسیله منبع و اشعه نوری و یک مجموعه لنز بر روی پرده نمایش میدهد دستگاه های ویدیو پروژکتور جهت تولید تصویر از روشهای مختلفی مانند LCD DLP, LCOS, LED استفاده میکند که هر یک کاربرد و مشخصات خاص خود را دارد.

از جمله محاسن دیتا پروژکتورها ابعاد کوچک دستگاه و قابلیت ایجاد تصویر با ابعاد بزرگ است. مشخصات فنی ویدیو پروژکتورهای مورد استفاده در یک سالن کنفرانس یا همایش باید با مشخصات و استانداردهای سیگنال تصویر سازگار باشد. برخی از دستگاه های ویدیو پروژکتور تفکیک پذیری بالا را پشتیبانی نمیکند به همین دلیل اطلاع از حداکثر تفکیک پذیری ویدیو پروژکتور مورد استفاده دارای اهمیت است.

پارامتر دیگری که هنگام انتخاب دستگاه باید مورد توجه قرار گیرد شدت روشنایی (ANSI-Lumen) آن با توجه به شدت نور مورد نیاز در سالن و همچنین ابعاد صفحه نمایش است. داشتن ورودی سیگنال مورد استفاده در طرح نیز باید. مد نظر طراح قرار گیرد. معمولا دستگاه های ویدیو پروژکتور در سالنهای کنفرانس به صورت سقفی نصب میشود و در برخی سالنها دستگاه بر روی میز قرار می گیرد.

فاصله نصب دستگاه از پرده با توجه به ابعاد پرده و جدول موجود در دفترچه راهنما به دست آمده و باید زیرساخت ها و کابل های مورد نیاز در محل قرارگیری دستگاه تعبیه شود. به دلیل وجود لامپ با حرارت بالا در دستگاه های ویدیو پروژکتور از فن برای خنک کردن لامپ و دستگاه استفاده میشود یکی از پارامترهای دستگاه شدت صدای فن دستگاه است که بر حسب دسی بل (dB) مشخص میشود.

پس از خاموش کردن دستگاه به دلیل ادامه کار فن تا خنک شدن لامپ نباید برق دستگاه قطع شود در غیر این صورت طول عمر دستگاه کاهش یافته و ممکن است به آن آسیب برسد.

طول عمر لامپ نیز یکی از پارامترهای مهم دستگاه های ویدیو پروکتور است. اغلب در داخل دستگاه یک تایمر تعبیه می شود که مدت زمان کارکرد لامپ را اندازه گیری میکند. معمولا طول عمر لامپ در مدلهای LED و لیزری طولانی تر از سایر مدل ها است.

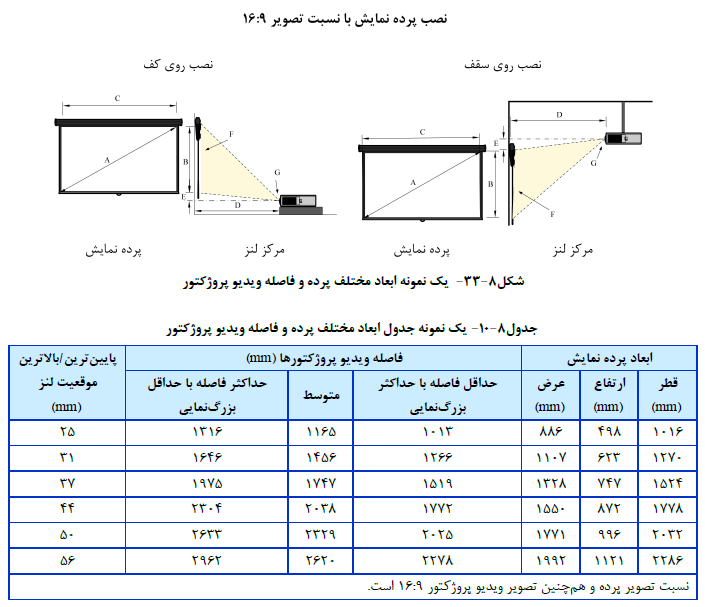

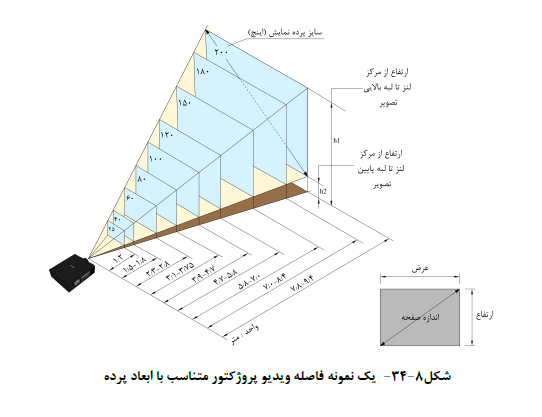

شکل (۸-۳۳) یک نمونه ابعاد مختلف پرده و فاصله ویدیو پروژکتور و جدول (8-10) یک نمونه جدول فاصله ويديو پروژکتور متناسب با ابعاد پرده را نشان میدهد.

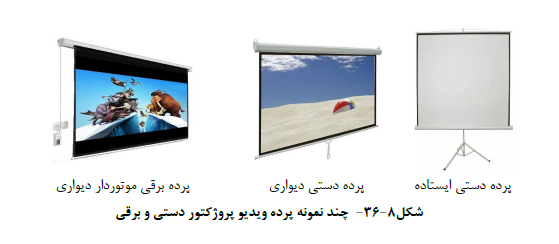

2-7-8- پرده نمایش

پرده نمایش جهت نمایش تصویر تولید شده توسط دستگاه ویدیو پروژکتور استفاده میشود و در دو نوع ثابت و متحرک ساخته میشود. جنس آن اغلب از انواع پارچه پلاستیک (وینیل) فایبر گلاس و انواع دیگر است. در مدل های ثابت قطعات پرده به هم دوخته شده و بر روی یک فریم فلزی نصب میشود. مدلهای متحرک به دو گونه موتوردار و دستی تقسیم می شود. در مدلهای متحرک پرده به دور یک استوانه پیچیده شده و به وسیله موتور یا با دست باز و بسته میشود. ابعاد برده معمولا به صورت دو عدد طول و عرض بر حسب متر بیان میشود. در پرده های کوچک اندازه برده بر حسب اینچ بیان میشود که این عدد اندازه قطر تصویر آن است نسبت ابعاد پرده متناسب با سیگنال تصویر مانند ۴:۳، ۱۶:۹، ۱۶:۱۰ انتخاب می شود. یکی از مشخصات پرده های نمایش ضریب انعکاس نور یا گین آن است و بیانگر میزان نور منعکس شده از پرده است. این میزان در مقایسه با نور باز تابیده از یک بلوک مشابه از جنس سولفات باریم یا کربنات منیزیم در استاندارد صنعتی برابر یک سنجیده میشود. اندازه گیری گین در مرکز صفحه هم امتداد محور پروجکشن انجام میشود. بیشترین عدد گین یک پرده در وسط پرده بر روی محور اصلی به دست می آید و با قرار گرفتن بیننده در خارج از محور اصلی مقدار گین کاهش مییابد با افزایش عدد گین میزان بازتابش نور افزایش می یابد. پارامتر دیگر مشخصات فنی پرده های نمایش زاویه دید است که بر حسب درجه بیان میشود در صفحه های نمایش میزان بازتابش و روشنایی تصویر در وسط و روبروی برده بیشتر بوده ولی با افزایش زاویه دید از کناره ها روشنایی کاهش می یابد زاویه ای که میزان گین صفحه نمایش به ۵۰% گین وسط صفحه برسد حداکثر زاویه دید مناسب نامیده می شود که آن را زاویه دید نیم بهره نیز مینامند. شکل (۸-۳۵) زوایای دید مختلف نسبت به محور اصلی پرده را نشان میدهد در پرده های موتوردار باید یک کابل برق جهت موتور و کابل مناسب جهت اتصال به کلیدهای بالا و پایین بردن پرده متناسب با دستور العمل سازنده در سمت مناسب در نظر گرفته شود. اغلب در پرده های موتوردار از مدار کنترل بی سیم برای باز و بسته کرده آن استفاده می شود شکل (۸-۳۶) چند نمونه پرده ویدیو پروژکتور دستی و برقی را نشان می دهد.

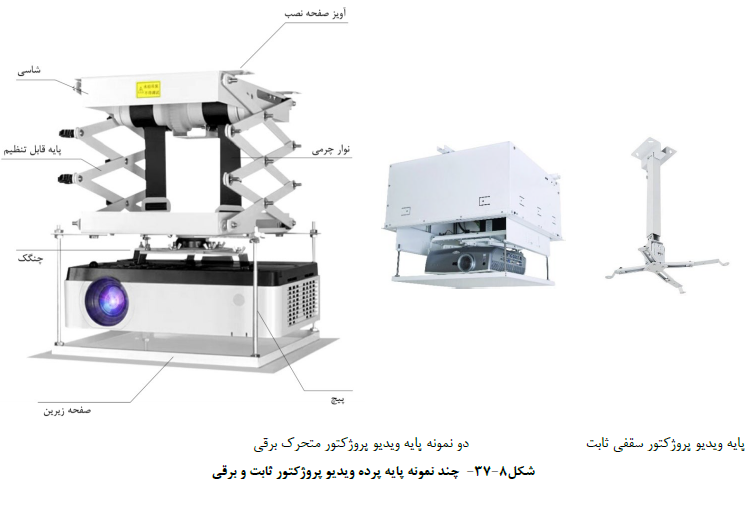

3-7-8- پایه های ویدیو پروژکتور

در سالن های کنفرانس اغلب پروژکتورها بر روی سقف نصب میشوند این کار موجب جلوگیری از به هم خوردن تنظیمات و زاویه پخش پروژکتور شده و هم چنین مانع از قرار گرفتن دستگاه در زاویه دید بینندگان می شود. پایه سقفی باید به یک بخش ثابت سقف متصل شود که تحمل وزن پایه و ویدیو پروژکتور را داشته باشد. لازم است دستگاه پروژکتور متناسب با دستور العمل سازنده به پایه وصل شود. در برخی از سالنهای کنفرانس به دلایل زیبایی یا محدودیتهای دیگر دستگاه ویدیو پروژکتور هنگام استفاده بر روی یک پایه متحرک به صورت آسانسوری از داخل سقف بیرون می آید. پایه باید پس از پایین آمدن به منظور جلوگیری از به هم خوردن تنظیمات دستگاه یک موقعیت مکانی ثابت و از پیش تنظیم شده قرار نگیرد. شکل (۳۷۸) چند نمونه پایه پرده ویدیو پروژکتور ثابت و برقی را نشان می دهد.

۴-۷-۸- نمایشگر ثابت

در سالنهای کنفرانس جهت نمایش اطلاعات تصویر از نمایشگرهای LED, LCD, PLASMA و انواع دیگری به صورت

نصب ثابت استفاده میشود. اندازه تعداد و محل نصب این نمایشگرها بستگی به چیدمان میز و صندلی ها و محدودیتهای معماری سالن دارد و باید به گونه ای طراحی شود که تمام شرکت کنندگان در جلسه دید کافی و مناسب به یکی از نمایشگرهای موجود داشته باشند. در برخی از سالنهای جلسات به ازای هر صندلی یک نمایش گر کوچک مانند نمایشگرهای رایانه بر روی میز قرار میگیرد. این روش علی رغم دید کافی و مناسب برای تمام شرکت کنندگان ممکن است مانع دید کافی افراد نسبت به یک دیگر شود. در برخی از سالنها به ازای هر چند نفر یک نمایشگر بزرگ تر در وسط و ایا دیوار مقابل نصب میشود لازم است تمام نمایشگرها سیگنال تصویری یکسان را پخش کند تا همه شرکت کنندگان امکان دیدن اطلاعات تصویری را به صورت یکسان داشته باشند. برخی از دستگاههای سیستم کنفرانسی در پایه خود دارای یک نمایشگر کوچک جهت پخش تصویر است.

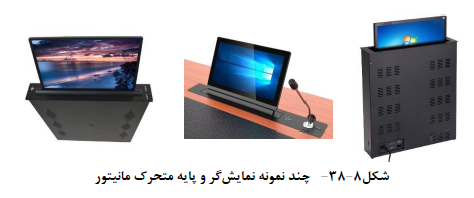

۵-۷-۸- نمایشگرهای متحرک

به منظور تامین زاویه دید مناسب شرکت کنندگان در مواقعی که از نمایشگرها استفاده نمیشود در برخی از سالن های کنفرانس از نمایشگرهای متحرک با کشویی استفاده میشود. در این نوع دستگاه ها صفحه نمایش گر به طور دستی یا به وسیله موتور به صورت کشویی در داخل میز قرار میگیرد. در شکل (۳۸۸) چند نمونه نمایشگر و پایه متحرک مانیتور  نشان داده شده است.

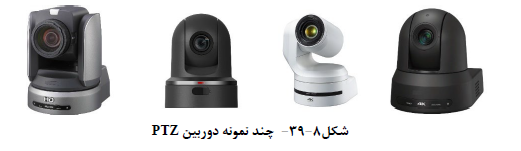

۶-۷-۸- دوربین های PTZ

جهت تصویر برداری از جلسات در سالنهای کنفرانس اغلب از دوربینهای حرفه ای متحرک با کیفیت بالا به صورت نصب ثابت استفاده می شود. این دوربینها با توجه به سه قابلیت حرکتی افقی ، حرکت عمودی و امکان زوم تصویر با عنوان PTZ نامیده میشود. این دوربینها با استانداردهای کیفیت تصویر متفاوتی ساخته میشود که لازم است در هنگام طراحی از دوربین سازگار با کیفیت مد نظر در سالن کنفرانس استفاده شود. این دوربینها اغلب دارای چندین حافظه هستند که تنظیمات و موقعیت مکانی دوربین از نظر زاویه تصویری و زوم در آن ذخیره میشود و هم چنین امکان برنامه ریزی حرکت از یک نقطه تصویری به نقطه تصویری دیگر را دارد. این دوربینها اغلب به صورت سقفی دیواری و  رومیزی نصب شده و تعداد و محل نصب دوربینها بسته به ابعاد تعداد شرکت کننده چیدمان صندلی ها و محدودیت های معماری انتخاب میشود به طور کلی دوربینها باید امکان گرفتن تصویر همه شرکت کنندگان در جلسه با زاویه و کیفیت مناسب را داشته باشد. کنترل و تنظیمات دوربین های PTZ اغلب به وسیله دستگاه کنترل کننده مخصوص انجام می شود. شکل (8-39) چند نمونه دوربین PTZ را نشان می دهد.

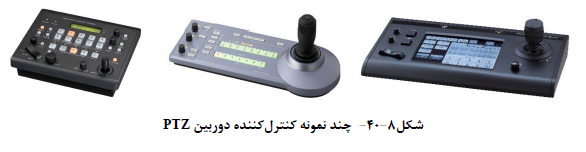

7-7-8- کنترل کننده های دوربین PTZ

از دستگاه کنترل کننده دوربین PTZ جهت فرمان دادن به دوربین استفاده میشود نوع کابل و پروتکل ارتباطی بین کنترل کننده و دوربینها متناسب با دستور العمل سازنده انتخاب میشود. در مدلهای ساده از پروتکل های سریال از قبیل ۴۲۲-RS و ۴۸۵-RS استفاده میشود و در برخی مدلهای جدید فرمانهای کنترلی به وسیله کابل شبکه و سوکت RJ-45 از طریق سوییچ شبکه به دوربین منتقل میشود. دستگاه کنترل کننده دارای دکمه ها و کنترل های مختلف جهت حرکت دادن و تنظیم دوربین است و امکان ذخیره کردن موقعیت مکانی در حافظه دوربین را دارد. شکل (۴۰۸) چند نمونه کنترل کننده دوربین PTZ را نشان می دهد.

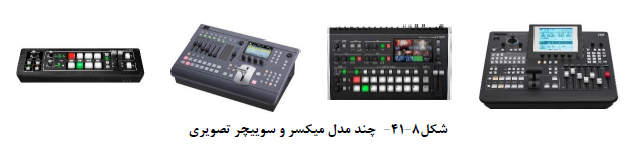

8-7-8- میکسرها و ویدیو سوییچرهای تصویر

به منظور انتخاب سیگنال تصویر از بین چندین دوربین یا منابع تصویری مختلف از سوییچرها یا میکسرهای تصویر استفاده میشود یکی از مشخصات مهم این دستگاه ها تعداد کانال یا تعداد ورودی های و نوع سیگنال ویدیویی است. اپراتور یا تصویر بردار ابتدا دوربینها را در زاویه و تنظیمات مناسب قرار داده و به وسیله میکسر تصویر دوربین مربوطه را جهت ضبط و ایا پخش انتخاب میکند جا به جایی تصویر خروجی از یک دوربین به دوربین دیگر میتواند با جلوه های تصویری یا مخلوط کردن تصاویر مختلف باشد. دستگاههای میکسر و سوییچر تصویر اغلب دارای خروجی های مختلف جهت ضبط و پخش تصویر است و در برخی مدلها امکان ضبط در داخل دستگاه امکان پذیر است. معمولا در میکسرهای تصویر یک میکسر کوچک صوتی جهت انتخاب سیگنال صدا نیز وجود دارد ولی در کاربرد حرفه ای  از میکسر صدای مجزا استفاده میشود. شکل (۴۰۸) چند مدل میکسر و سوییچر تصویری را نشان میدهد.

9-7-8- سیستم دنبال کننده خودکار تصویر

در سالنهای کنفرانس در صورت نیاز به ضبط و پخش تصویر جلسه باید از سیستم تصویربرداری و دوربین های PTZ استفاده شود. در این صورت دوربینها یا به صورت دستی توسط اپراتور یا به صورت خودکار توسط سیستم انتخاب و تنظیم میشود. در حالت خودکار سیستم صوتی کنفرانسی کدی شامل آدرس کنسول فعال را که سخنران در حال صحبت است به سیستم کنترل تصویر می فرستد.

این سیستم متناسب با کد دریافتی بر اساس تنظیمات از پیش انجام شده دوربینی که زاویه مناسب نسبت به صندلی سخنران دارد را انتخاب کرده و دوربین در آن زاویه و تنظیمات قرار می گیرد.

به این صورت با فعال شدن هر کنسول میکروفن کنفرانسی سیگنال تصویر همان سخنگو در جلسه جهت ضبط و یا پخش قرار میگیرد. سیستم ردیابی خودکار در برخی از سیستمهای کنفرانسی به صورت یک پارچه قرار دارد ولی در مدلهای حرفه ای تر به دلیل امکان استفاده از دروبینهای مختلف به صورت جداگانه و به وسیله سخت افزار نرم افزارهای مخصوص به کار گرفته میشود.

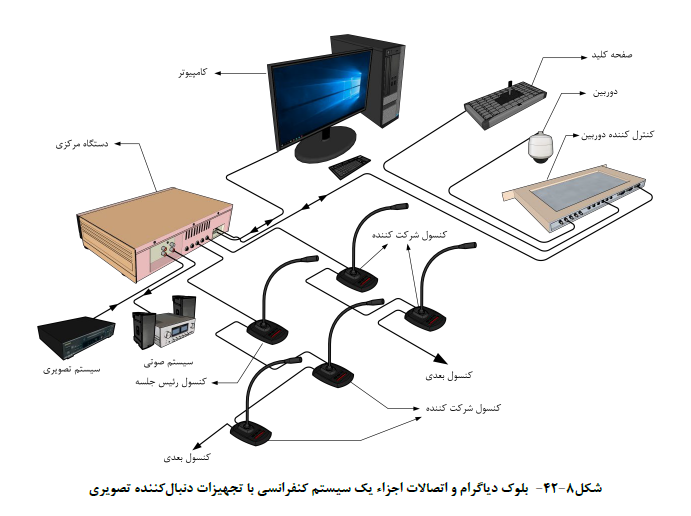

شکل (۸-۴۲) بلوک دیاگرام و اتصالات اجزای یک سیستم کنفرانسی با تجهیزات دنبال کننده تصویری را نشان میدهد.

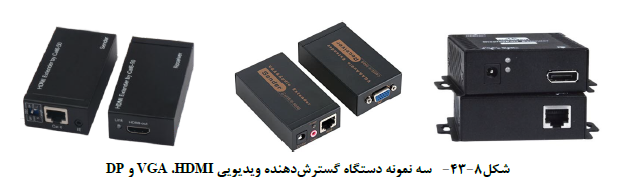

۱۰-۷-۸- دستگاه های گسترش دهنده تصویری

با توجه به محدودیت طول کابل در کابلهای انتقال تصویر از قبیل VGA و HDMI و هم چنین کاهش نویز حاصل از طول کابل ها از دستگاههای گسترش دهنده استفاده میشود. این دستگاهها دارای دو بخش فرستنده و گیرنده هستند. سیگنال ویدویی در مبدا به بخش فرستنده وصل شده و سیگنال در مقصد از دستگاه گیرنده دریافت میشود. دستگاه فرستنده سیگنال آنالوگ ورودی را به دیجیتال تبدیل کرده و از طریق کابل شبکه CAT۵ یا CAT۶ یا فیبر نوری یا امواج رادیویی و شبکه بیسیم به دستگاه گیرنده منتقل میکند. اغلب دستگاه های گیرنده و فرستنده دارای منبع تغذیه خارجی هستند و در برخی مدلهای ساده تغذیه دستگاه از طریق پورت HDMI و USB تامین میشود. در برخی از دستگاه ها انتقال سیگنال به صورت دو طرفه و یا چند کانال هم زمان انجام میشود. بسته به مدل دستگاه ممکن است از یک یا دو کابل بین فرستنده و گیرنده استفاده شود در مدلهای ساده انتقال سیگنال به صورت نقطه به مدل های پیشرفته انتقال از طریق شبکه کامپیوتری پر سرعت انجام می شود. شکل (۸-۴۳) سه نمونه دستگاه گسترش دهنده ویدیویی VGA HDMI و DP را نشان میدهد.

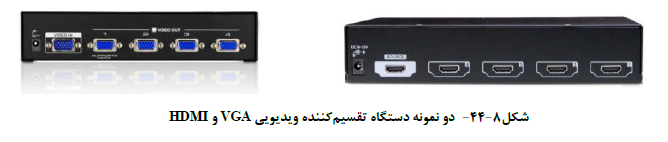

11-7-8- تقسیم کننده سیگنال ویدیو

در مواردی که لازم است یک خروجی سیگنال تصویر به ورودی چند دستگاه متصل شود مانند استفاده هم زمان از چند مانیتور تصویر یا ویدیو پروژکتور از دستگاههای تقسیم کننده سیگنال ویدیو استفاده میشود. این دستگاه ها بسته به نوع سیگنال ویدیو دارای انواع HDMI VGA Composite و سایر سیگنالهای ویدویی بوده و تعداد کانال دستگاه بیانگر تعداد خروجی آن است. شکل (۸-۴۴) دو نمونه دستگاه تقسیم کننده ویدیویی VGA و HDMI را نشان می دهد.

۱۲-۷-۸- پروتکل جریان سازی زمان واقعی (RTSP)

پروتکل جریان سازی زمان واقعی (RTSP) یک پروتکل تحت شبکه اینترنت با سایر شبکه های انتقال است که برای انتقال زمان واقعی اطلاعات چند رسانه ای مانند رسانه های تعاملی ویدیو و صدا و فرامین از قبیل Play. Pause, FF RW در سطح نرم افزاری به کار می رود.

این پروتکل ها امکان مالتی پلکس بسته بندی اطلاعات و انتقال جریان اطلاعات را در نقاط پایانی فراهم می کند.

RTSP در سیستم های سرگرمی و ارتباطات برای کنترل سرورهای رسانه های جریان استفاده میشود. این پروتکل برای  ایجاد و کنترل جلسات رسانه بین نقاط پایانی استفاده می شود.

مشتریان سرورهای رسانه دستوراتی مانند پخش ضبط و مکت را برای تسهیل کنترل بلادرنگ جریان رسانه از سرور به مشتری (ویدیو در صورت تقاضا) یا از مشتری به سرور (ضبط صدا) صادر می کنند.

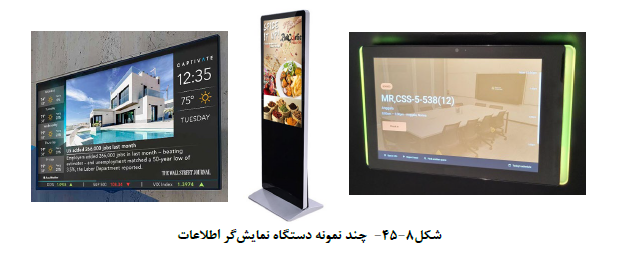

۱۳-۷-۸- نمایشگرهای راهنمای دیجیتال

این دستگاه ها کاربرد وسیعی در ساختمانهای بزرگ مراکز تجاری اداری رستورانها و فروشگاه ها دارد و از یک یا چند مانیتور جهت نمایش اطلاعات تشکیل میشود. نمایشگرهای راهنما معمولا در بیرون سالنهای کنفرانس نصب می شوند. معمولا در ابعاد بزرگتر در فضاهای عمومی مانند پارکینگ و لابی ورودی به ساختمان یا لابی طبقات و مدل های کوچک تر اغلب در پشت درهای ورودی به سالن نصب میشود. این مانیتورها به صورت دستی وایا تحت شبکه کامپیوتری قابل برنامه ریزی بوده و اطلاعات جلسه با برنامه سالن با سالنهای کنفرانس از قبیل زمان شروع و زمان پایان جلسه موضع جلسه با نام سخنران با سخنرانان وایا موضوع مورد بحث به نمایش در می آید. هدف از آنها راهنمایی مراجعین به سالن و جلسه مورد نظر است. در مجموعه های بزرگ شامل چندید سالن جلسه یا کنفرانس استفاده از آنها برای جلوگیری از تداخل ترددهای اضافی وجود نمایشگرهای راهنما بسیار مهم است. شکل (۸-۴۵) چند نمونه دستگاه نمایشگر اطلاعات نشان داده شده است.

۱۴-۷-۸- تجهیزات ضبط و پخش ویدیویی

در سالن های کنفرانس برای ضبط تصاویر جلسه از دستگاه های ضبط کننده تصویر استفاده میشود. در مدل های آنالوگ اغلب سیگنال تصویر بر روی نوار مغناطیسی ضبط میشود در دستگاههای دیجیتال سیگنال تصویر بر روی دیسک های DVD دیسکهای سخت و حافظه های الکترونیکی SSD ذخیره و ضبط می شود.

۱-۱۴-۷-۸- دستگاه ضبط و پخش نوار ویدیویی VIR

در گذشته دستگاه های ضبط و پخش تصویر آنالوگ که از نوار مغناطیسی استفاده میکرد در سیستم های استودیویی حرفه ای و خانگی کاربرد وسیع داشت که شامل انواع مختلف نوارهای مغناطیسی و کاست بود. از جمله این دستگاه ها می توان از نوارهای باز VTR، کاست U-matic، کاست VHS، کاست VHS-C کاست Betacam، کاست Video 8mm و کاست Hi8 نام برد.

۲-۱۴-۷-۸- دستگاه ضبط و پخش نوار کاست DV

دستگاه های نوار کاست ویدیویی DV مطابق با استاندارد ۶۱۸۳۴ و امکان ضبط سیستم ۶۰-۵۲۵ NTSC و ۶۲۵-۵۰ PAL روی نوار مغناطیسی برای ضبط و پخش سیگنال ویدیویی دیجیتال ساخته می شود.

در سیستم کاست DV سیگنال ویدیو بصورت فشرده شده و سیگنال صوت به صورت غیر فشرده ضبط می شود. در کاست DV پهنای نوار ۶۳/۵ میلی متر است کاست ویدویی DV در چهار اندازه مختلف جهت کاربری های گوناگون ساخته می شود.

کوچک ترین مدل miniDV است که دارای ابعاد ۱۲/۲×48×66 میلی متر بوده و بیشتر در دوربین های فیلم برداری کوچک مورد استفاده قرار میگیرد. کاست متوسط به ابعاد ۱۴/۶×۹۷/۵x۶۴/۵ میلی متر کاست بزرگ به ابعاد ۱۴/۶×12/1x78 میلی متر و کاست خیلی بزرگ به ابعاد ۱۷۲x۱۰۲x۱۴/۶ میلی متر ساخته میشود. این نوع نوارهای ویدیویی DV دارای مدل های مختلفی از قبیل DVCPRO50, DVCAM, SDL DVCPRO HD DVCPRO است که جهت کاربردهای حرفه ای ساخته می شود.

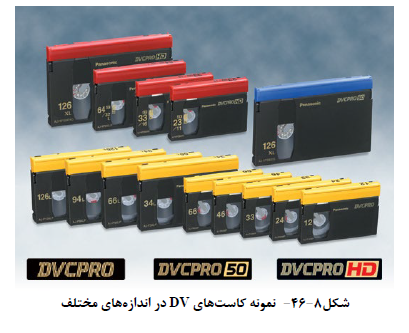

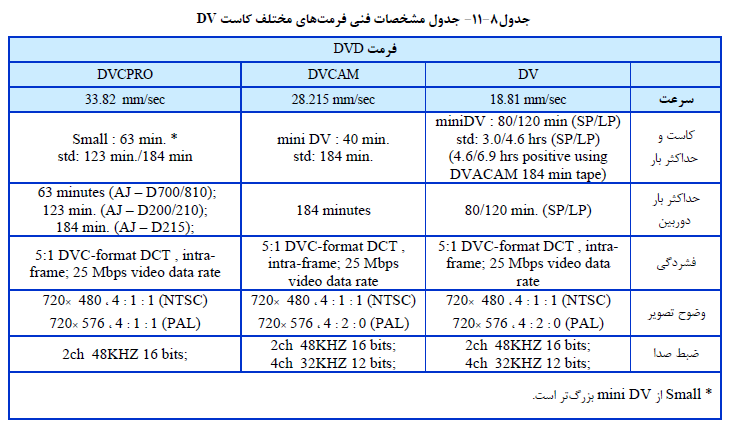

شکل (8-46) نمونه کاست های DV در اندازه های مختلف و جدول (۸-۱۱) جدول مشخصات فنی فرمت های مختلف کاست DV را نشان می دهد.

۳-۱۴-۷-۸- دستگاه ضبط و پخش دیسک فشرده ویدیویی VCD

پس از ارایه و گسترش کاربرد دیسکهای فشرده ۱۲۰ میلی متری جهت ضبط سیگنال صوت فرمت VCD جهت ضبط سیگنال ویدیویی بر روی همین دیسکها ارایه شد. فشرده سازی تصویر در این دیسک ها با فرمت ۱-MPEG و نسبت تصویر ۴:۳ و وضوح ۳۵۲x۲۴۰ (NTSC) و ۳۵۲x۲۸۸ (PAL/SECAM) و سرعت انتقال 1150kbit/s است. سیگنال صوت در این دیسک ها دارای فرمت فشرده سازی MPEG-1 Audio Layer II با فرکانس 44/1kHz و سرعت  ۲۴4kbit/s است. ظرفیت این دیسک ها تا ۸۰۰ مگابایت بوده و تا ۸۰ دقیقه امکان ضبط تصویر دارد فرمت های پیشرفته تر از قبیل CD-I, XVCD, KVCD, DVCD, DVI, SVCD نیز ارایه شده است که به دلیل کیفیت و وضوح پایین این نوع دیسک ها در کاربردهای خانگی و غیر حرفه ای مورد استفاده قرار می گیرد.

۴-۱۴-۷-۸- ضبط و پخش ویدیو روی دیسک نوری DVD-Video

پس از توسعه استفاده از دیسک های VCD دیسکهای DVD-Video با ظرفیت حافظه بیشتر تا ۸٫۵ گیگا بایت که امکان ضبط ویدیو تا ۴ ساعت را دارد جهت مصارف خانگی ساخته شد. فرمت فشرده سازی تصویر در این دیسک 262.H یا 2 MPEG-2 Part است و سرعت انتقال داده تا 9/8Mbit/s است و قابلیت ضبط فرمت های ۳۵۲x۲۸۸، ۵۷۶×۳۵۲ ،۷۰۴x۵۷۶ ،۷۲x۵۷۶ پیکسل در ۲۵ فریم در ثانیه و یا ۳۵۲x۲۴۰، ۷۰۴x۴۸۰، ۷۲۰x۴۸۰ پیکسل در ۲۹٫۹۷ فریم در ثانیه دارد. دیسک های DVD-Video قابلیت سازگاری با VCD را دارد سیگنال صوت دارای فرمت

PCM , DTS , MPEG-1 Audio Layer II یا (Dolby Digital (AC-3 بوده و فرکانس نمونه برداری 48kHz , 96kHz را با وضوح 24Bit,16Bit پشتیبانی می کند.

۵-۱۴-۷-۸- دستگاه ضبط و پخش دیسک نوری Blu-ray

دیسک های Blu-ray نوع توسعه یافته دیسکهای ویدیویی هستند که با ظرفیت ۲۵GB یک طرفه و ۵۰GB دو طرفه، فرمت فشرده سازی H.262/MPEG-2 Part 2, H.264/MPEG-4 AVC VC-1, H.265/HEVC  را پشتیبانی می کند. این نوع دیسک سیگنال تصویر با وضوح تا ۱۰۸۰×۱۹۲۰ پیکسل و ۲۴ فریم در ثانیه را ذخیره می کند. ظرفیت دیسک های مدل XL3 تا ۱۰۰GB و مدل XL4 تا ۱۲۴GB است. در مدل های جدیدتر فرمت های BD5،BD9،BDXL،IH-BD نیز توسعه یافته و امکان ضبط تصاویر ویدیویی با وضوح ۴K نیز ایجاد شده است.

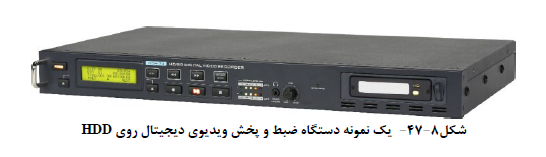

6-14-7-8- دستگاه ضبط و پخش روی حافظه دیجیتال

با افزایش کیفیت سیگنال های ویدیویی حجم اطلاعات دیجیتال افزایش یافته و استفاده از حافظه های سریع با حجم زیاد ضروری شده است. به همین دلیل استفاده از دستگاه های ضبط ویدیو روی دیسکهای سخت و حافظه های نیمه هادی از قبيل SD ,CF ,SSD افزایش یافته است. این دستگاه ها در مدل ها و کاربری های مختلف ساخته و استفاده می شود. شکل (۴۷-۸) یک نمونه دستگاه ضبط و پخش ویدیوی دیجیتال روی HDD را نشان می دهد.

۷-۱۴-۷-۸- تجهیزات ویدیو کنفرانس

در برخی از سالنهای کنفرانس برقراری ارتباط ویدیویی با خارج از سالن کنفرانس بر روی بستر اینترنت لازم است. برای این منظور تجهیزاتی برای انجام ویدیو کنفرانس در سالن استفاده می شود.

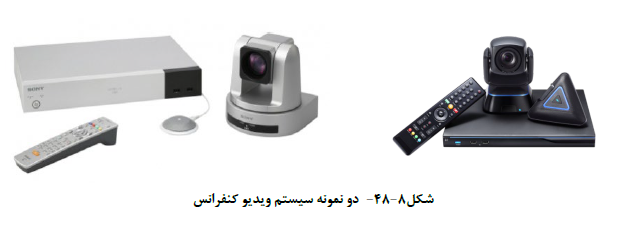

سخت افزار مورد نیاز اغلب شامل دوربین و دستگاه مرکزی جهت ورودی و خروجی سیگنال های صدا و تصویر است. شکل (۴۸-۸) دو نمونه سیستم ویدیو کنفرانس را نشان می دهد.

۸-۱۴-۷-۸- جریان رسانه

انواع جریان رسانه از قبیل جریان تصویری و جریان صوتی شامل انتقال هر نوع رسانه یا محتوا از قبیل صدا و تصویر از یک منبع تولید کننده به صورت دیجیتال و بدون ذخیره سازی یا ذخیره سازی کم و برخط است. به این روش تحویل زمان واقعی یا جریان پخش زنده نیز گفته میشود که اشاره به نوع انتقال دارد.

از جمله کاربرد این روش شبکه های تلفنی رادیویی تلویزیونی و بازیهای اینترنتی است. در این روش ابتدا محتوا در مبدا تبدیل به اطلاعات دیجیتال شده و جهت کاهش حجم کدگذاری و فشرده سازی میشود سپس بر روی بستر اینترنت انتقال می یابد و در مقصد مجددا به محتوای اولیه تبدیل میشود.

از جمله روش های فشرده سازی سیگنالهای صوتی MP3 Vorbism AAC, Ipus و سیگنالهای تصویری HEVC, VP8, VP9 , H.264 و سیگنال های صوتی و تصویری MP4, FLV, WebM, ASF, ISMA بستر بر قراری ویدیو کنفرانس است.
