راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 13-7- روش های مرمت

1-13-7- کلیات

راه حل هایی که در ادامه معرفی می شوند، جنبه پیشنهادی داشته و کاربرد آن ها اجباری نیست، بلکه در هر پروژه و بـا توجه به شرایط موجود، استفاده از هر گونه عملیاتی که کاراتر و اقتصادی تر باشد، مانعی ندارد.

2-13-7- اجرای خاکریز در سمت خشکی

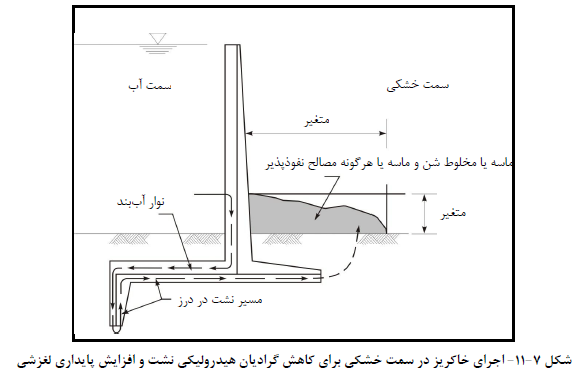

یکی از راه حل های کاربردی و مناسب برای کاهش تغییر مکان های افقی یا افزایش ضریب اطمینان پایداری در مقابـل لغزش دیوار، خاکریزی در سمت خشکی مطابق شکل (7-11) می باشد. در مواردی که افزایش خاکریز به علـت وجـود راه، راه آهن و یا سازه های مشابه در سمت خشکی امکان پذیر نباشد، راه حل هایی جهت کاهش فشار نشت (بیـان شـده در بنـد 7-3) به کار گرفته می شود تا تغییر مکان ها کاهش یافته و پایداری لازم تامین گردد.

3-13-7- خاکریز در سمت آب

در مناطقی که مقدار پوشش (خاکریز) در سمت آب بر روی پاشنه دیوار کم است، افزایش این پوشش و تکمیل آن بـه گونه ای که کاملا روی پاشنه دیوار را بپوشاند، توصیه می گردد.

4-13-7- مرمت آب بندی و آب بندی تکمیلی

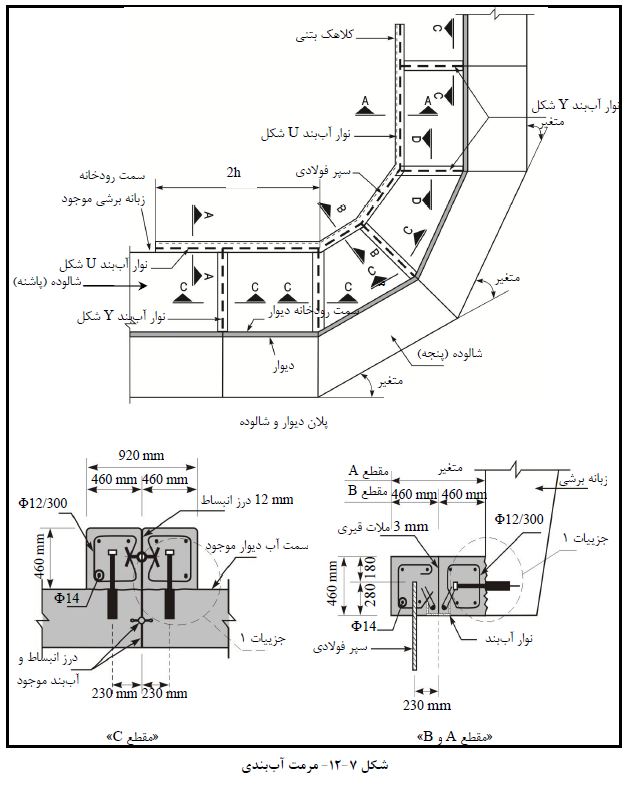

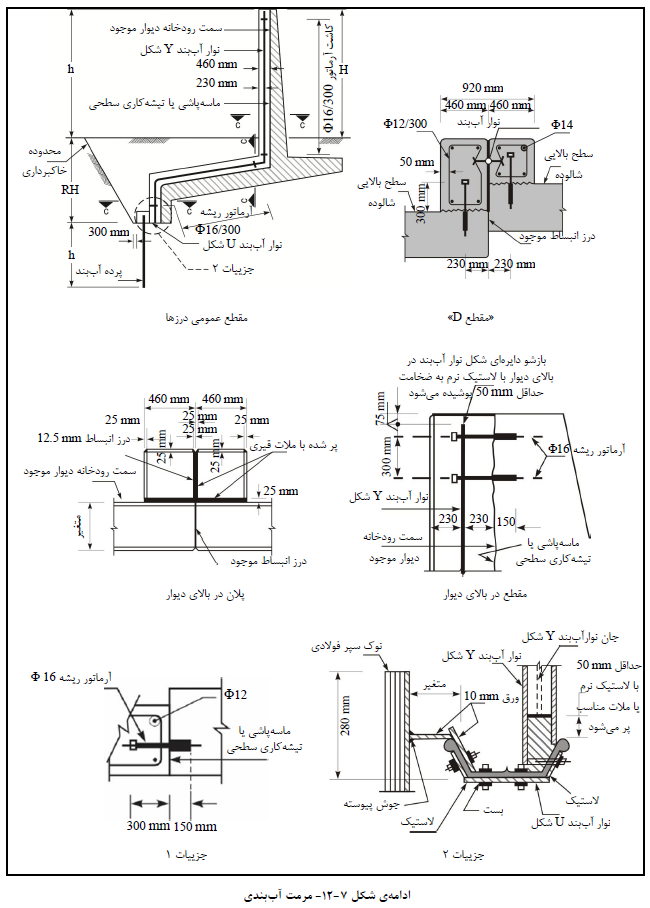

شمای یک سیستم آب بندی تکمیلی در شکل (7-12) نشان داده شده است که نمایانگر اجرای صحیح آب بندی بـرای جلوگیری از پارگی، باز شدن درزها، و یا ترک خوردگی احتمالی روی زبانه برشی به علت ضخامت کم خاکریز روی پاشـنه دیوار و یا وقوع تغییر مکان زیاد می باشد. تامین سپر آب بند جهت افزایش مسیر نشـت و کـاهش فشـار نشـت در طـرفین دیوار ضروری است. کلاهک سپر باید در قسمت تحتانی زبانه برشی قرار گیرد.

روش دیگر مرمت، آب بندی نمودن بازشدگی درزها در زیر نوارهای آب بندی با استفاده از تزریق دوغاب سـیمانی مـی باشـد، لیکن آب بندی درزها در قسمت بالای نوار آب بندی باید با استفاده از مصالح ارتجاعی نظیر مصالح پلیمری انجام پذیرد.

5-13-7- مشکلات متفرقه

کلیه مصالح سخت باید از درون درزهای موجود در دیوار خارج شوند. همچنین هر گونه فضایی که به واسـطه حفـاری در سمت رودخانه یا دریاچه در نزدیکی پاشنه دیوار به وجود آمده باشد، در صورتی که در معرض شرایط نشـت خطرنـاک آب در خلال بالا آمدن آب باشد، باید با استفاده از مصالح نفوذناپذیر، خاکریزی و پر گردد.

6-13-7- آب شستگی در اثر سرریز آب

در مواردی که سرریز آب از روی دیوار سیل بند یا ساحلی باعـث آب شسـتگی خـاکریز روی پنجـه در سـمت خشـکی می شود، باید حفره های ایجاد شده با مصالح مناسب پر شده و برای جلوگیری از آب شستگی بعدی، کف پوش سنگ چین و یا بتنی در روی آن با عرضی مساوی 6 متر از بر دیوار اجرا شود.
