راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 5-7- انواع بلوک ها

1-5-7- بلوک های تغییر امتداد

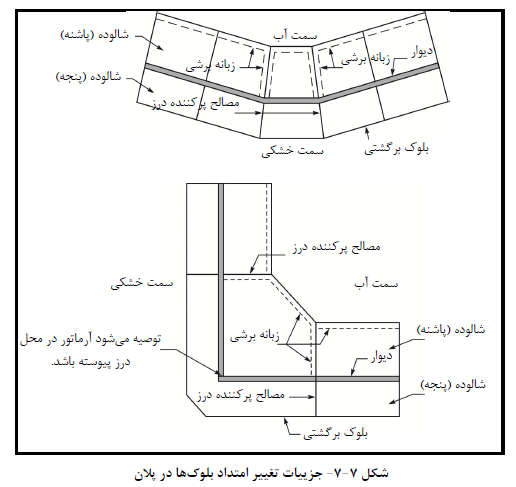

تغییر در امتداد دیوار نیازمند ایجاد بلوک های خاصی می باشـد (شـکل 7-7). بلـوک هـای بـا تغییـر امتـداد کـم تـر از 10 درجه در صفحه افق، نیازمند تحلیل خاصی نیستند. بلوک های یکپارچه با طول کوتاه و یا نواحی تغییر امتداد ناگهانی ،ممکن است نیازمند شالوده های نسبتا عریض باشـند. بلـوک هـای کـنج بـرای تغییـر امتـداد 90 درجـه در صـفحه افـق، سازه هایی نامعین هستند. در تحلیل پایداری این بلوک ها اثر مقاومت بلوک های مجاور نباید در نظر گرفته شود .

2-5-7- بازشو بلوک ها

تعبیه تعدادی بازشو در دیوارهای سیل بند با هدف رفت و آمد تجاری، امنیتی و تفریحی در خلال رژیم هـای کـم آبـی رودخانه ممکن است لازم باشد. تعداد و اندازه بازشوها به شرایط و ضوابط خاص محلی بستگی خواهد داشـت. بازشـوهای مذکور باید دارای دریچه هاي مناسب باشند تا حین سیلاب بسته شوند. در حالت ساده دریچـه هـا مـی تواننـد بـه صـورت بلوك هایی بتنی باشند که به صورت قایم در شیارهای تعبیه شده در دیوار انداخته می شوند و یا در حالت پیچیـده تـر بـه صورت دریچه های فلزی کشویی باشند. بلوک های دارای بازشو باید برای حالت تـراز آب حـداکثر و بـار ترافیـک در زمـان دوره های کم آبی رودخانه، طراحی گردند.

3-5-7- سازه های زهکشی بلوک ها

در مواردی که شرایط توپوگرافی منطقه، نوع شالوده و ملاحظات اقتصادی اجازه دهد، بهتر اسـت تاسیسـات زهکشـی شامل دریچه ها و تلمبه خانه ها به عنوان بخش هایی از سیل بند طراحی شوند. این بلوک های خاص باید در مقابـل اخـتلاف نشست نامتقارن یک بلوك یا بین دو بلوک مجاور هم کنترل شوند و آب بندی کامل بین بلوک های مجاور برقرار گردد.
