مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٣-٢ تعاریف

٩-پ٣-٢-١ تعاريف زير در روش خرپايى (روش بست وبند) استفاده مى شوند.

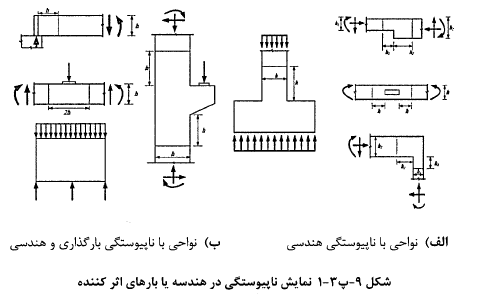

ناپیوستگی - تغییر ناگهانی در هندسه و يا بارهاى وارده (شكل ٩-پ٣-١- الف و ب).

ناحیه‌ی B (ناحیه‌ی برنولی) - قسمتی از عضو کە در ناحیه‌ی ناپیوستگی قرار نداشته و در آن تئورى توزيع خطى كرنش ها (اصل برنولى) قابليت كاربرد دارد.

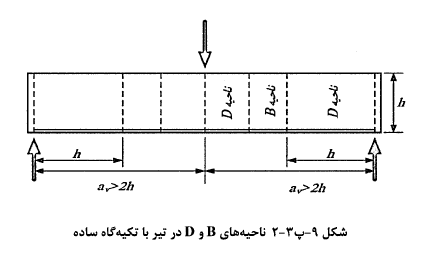

ناحیه‌ی D (ناحیه‌ی ناپیوستگی) - قسمتی از عضو که در محدود‌های از محل ناپیوستگی تا فاصله‌اى برابر ارتفاع يا عمق عضواز آن واقع شده است (شكل هاى ٩-پ-١ و ٩-پ٣-٢).

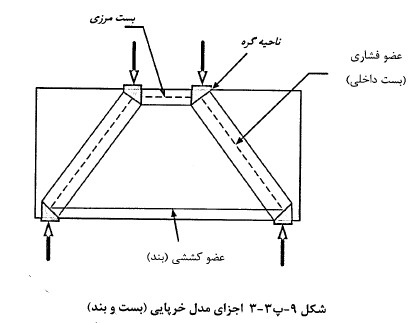

مدل بست و بند - مدل خرپایی از عضو یا ناحیه ى ناپيوسته‌ى عضو بتنى كه از بست ها، بندها و گره ها تشکیل شده؛ و قادر به انتقال بار‌های ضریبدار وارده به تکیه گاه یا ناحیەی غیر ناپیوستەی مجاور است (شكل ٩-پ٣-٣).

عضو فشاری با بَست - عضوى در مدل خرپايى كه تحت فشار قرار دارد و معرف برآيند يك ميدان نيروهاى فشارى موازى يا باد بزنى است.

بست مرزى - بست واقع شده در مرز عضو يا ناحيه‌ى ناپيوسته (شكل ٩-پ٣-٣).

بست داخلى - بست غير واقع در مرز عضو يا ناحیه‌ى ناپيوسته (شكل ٩-پ٣-٣).

عضو كششى يا بند - عضوى در مدل خرپايى كه تحت كشش قرار دارد.

گره- نقطه ای در مدل بست و بند كه محورهاى اعضاى فشارى، كششى، و بارهاى متمركز از آن عبور كرده و داراى بعد نيست.

ناحیه گر‌ه ای - حجمی از بتن در اطراف گره که نیروها را در محل گره انتقال میدهد.

گره‌ی خم میلگرد - ناحیه‌ی خم شده ی میلگرد یا میلگرد‌های پیوسته که معرف یک گره باشد.
