مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٣-۵ اعضاء كششى (بندها)

٩-پ ٣-٥-١ مقاومت بند

٩-پ٣-٥-١-١ ظرفيت كششى اسمى يك بند، Fnt  ، از رابطه‌ى زير به دست مى آيد:

كه  Ats سطح كل آرماتورهاى كششى در امتداد بند است.

٩-پ٣-۵-٢ جزئیات آرماتور گذارى بندها

٩-پ٣-٥-٢-١ محور آرماتورهاى كششى بايد بر محور بند منطبق باشد.

٩-پ٣-5-٢-١ مهار آرماتورهاى كششى بايد از طريق طول گيرايى مستقيم، قلاب هاى استاندارد، و يا وسايل مكانيكى بر اساس ضوابط بند ٩-پ٣-٥-٢-٢ تامين شود (به جز بندهاى امتداد یافته از گره‌های خم میلگرد كه بر اساس بند ٩-پ٣-٧ طراحى مى شوند).

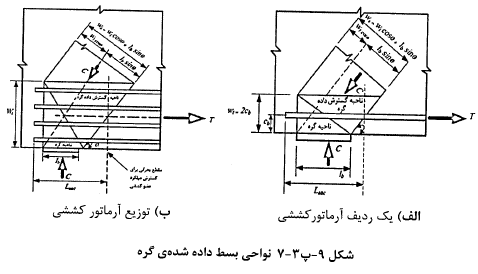

٩-پ٣-۵-٢-٢ مهار آرماتور‌های بند باید در هر جهت تا نقطه‌ای كه مركز آرماتورهاى بند از ناحیه‌ی بسط داده شدەی گره خارج می شود، تامين كردد (شكل ٩-پ٣-٧).
