مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٣-٧ گره‌های خم میلگرد

٩-پ٣-٧-١ طراحی و جزئیات گره‌های خم میلگرد بر اساس ضوابط اين بخش تعيين مى شوند.

٩-پ ٣-٧-٢ اگر پوشش جانبى عمود بر صفحدى خم  2db يا بيش تر باشد، شعاع داخلى خم میلگرد،  rb ، نباید از مقادير زير و نيز حداقل شعاع خم ميلگرد كمتر باشد.

الف) گرەى خم ميلگرد با خم كمتراز ١٨٠ درجه

در رابطه‌ى فوق،  bs عرض بست (ضخامت گره) است.

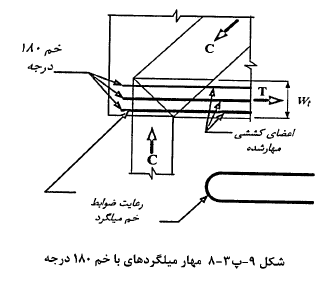

ب) بندهاى مهار شده با خم ١٨٠ درجه (شكل ٩-پ٣-٨)

در رابطەی فوق، wt عرض موثر بند است (شكل ٩-پ-٨).

٩-پ٣-٧-٣ اگر پوشش جانبى عمود بر صفحه‌ى خم كمتر از  2db باشد، شعاع خم تعيين شده توسط ٩-پ٣-٧-٢ در ضريب  2db/cc ضرب میشود؛ كه  cc پوشش جانبى تعيين شده در وجه جانبى است.

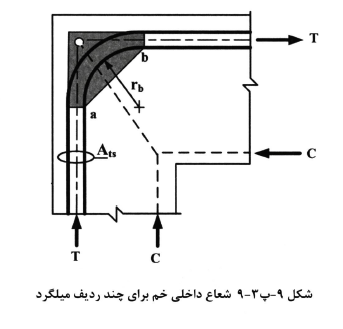

٩-پ٣-٧-4 اگر گره هاى خم ميلگرد از بيش از يك رديف آرماتور تشكيل شوند،  Ats را بايد سطح كل آرماتورها، و  rb را بايد شعاع خم داخلى ترين رديف آرماتورها در نظر گرفت (شكل ٩-پ٣- ٩).

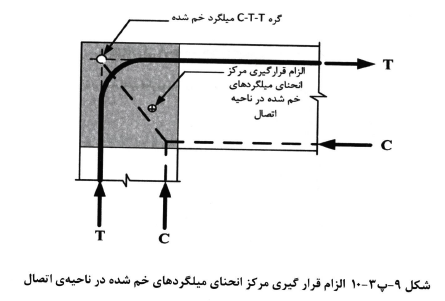

٩-پ٣-٧-۵ در اتصالات گوشه‌ی قاب‌ها، مرکز انحنای میلگردها باید در محل گرەی اتصال قرار گيرد (شكل ٩-پ٣-١٠).

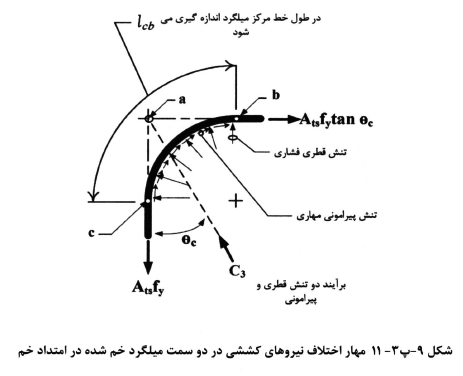

٩-پ ٣-٧-۶ طول ناحيه‌ى خم شدهى ميلگرد،  lcb، بايد براى تامين مهار اختلاف نيروهاى کششى در دو سمت ميلگردهاى خم شده كفايت داشته باشد (شكل ٩-پ٣-١١).
