مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٣-۶ گرەها

٩-پ ٣-۶-١ مقاومت ناحيه‌ى گره

٩-پ٣-6-١-١ مقاومت فشارى اسمى ناحيه‌ى گره،  Fnn، از رابطه‌ى زير محاسبه مى شود.

در اين رابطه  fce براساس بندهاى ٩-ب٣ -6- ١-٢ ويا ٩-پ -6- ١-٣، و Anz براساس بندهاى ٩-پ ٣-۶-١-4 و يا ٩-پ ٣-۶-١-٥ محاسبه مى شود.

٩-پ٣-۶-١-٢ مقاومت فشاری موثر بتن در وجه ناحیەی گره،  fce، از رابطەى زير محاسبه میشود.

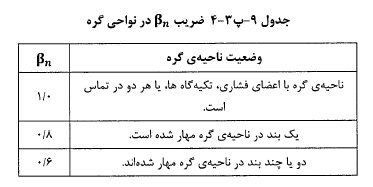

βn ضریبی است که مقاومت موثر بتن در گره را تعیین میكند واز جدول ٩-پ٣- 4 به دست میآید، و  βc  نشان دهندەی تاثیر تقید گرہ است و از جدول ٩-پ٣-٢ تعیین می گردد. اگر بند‌های وارد به گره هم امتداد باشند، در جدول ٩پ٣-۴ یک بند مهارى منظور مى شود.

٩-پ٣-۶-١-٣ اگر از آرماتور‌های محصور کننده در ناحیه‌ى گره استفاده شده و اثرات آن ها از طريق آزمايش وتحليل مشخص شده باشند، مى توان مقدار  fce را در محاسبه ى  Fnn افزايش داد.

٩-ب٣-٢-١-٢ سطح هر يك از وجوه ناحيه‌ى گره،  Anz، را بايد برابر با مقدار كوچكتر از (الف) و (ب) منظور نمود.

الف) سطح وجه ناحیەى گره در راستاى عمود برامتداد اثر  Fus،

ب) سطح يک مقطع گذرنده از ناحيه‌ى گره عمود بر امتداد نيروى برآيند بر مقطع.

٩-پ٣-۶-١-۵ در یک مدل بست و بند سه بعدى، سطح هر یک از وجوه ناحیه‌ی گره باید حداقل برابر با آن چه در بند ٩-پ٣-۶-١-4 ذكر شد، منظور شود. شكل هر وجه ناحيه‌ى گره بايد مشابه شکل تصویر انتهای بست بر وجه ناحيه‌ى گره متناظر باشد.
