مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ٣-٨ طرح مقاوم در برابر زلزله با استفاده از روش بست و بند

٩-پ ٣-٨-١ در طراحى اعضاى يك سيستم مقاوم لرزهاى با شكل پذيرى خيلى زياد يا زياد با روش بست وبند، علاوه بر ضوابط فصل ٩-٢٠، بايد ضوابط ٩-پ٣-٨-٢  تا ٩-پ٣-٨-۵ نیز براورده گردند.

٩-پ ٣-٨-٢ مقاومت بست

٩-پ٣-٨-٢-١ مقاومت فشارى موثر به دست آمده در بخش ٩-پ٣-4-١ بايد در ضريب 0/8 ضرب شود.

٩-پ٣-٨-٣ جزئیات آرما تور بندی بست ها

٩-پ3-٨-٣-١ آرماتوربندى بستها بايد ضوابط يكى از بندهاى ٩-پ٣-٨-٣-٢ يا ٩-پ٣-٨-٣-٣ را برآورده نماید.

٩-پ٣-٨-٣-٢ بست ها باید حداقل به چهار آرماتور طولی که در چهار گوشه‌ی آرماتور عرضی قرار گرفته‌اند، مسلح شوند. آرماتورهاى عرضى بايد عمود بر امتداد بست بوده وضوابط زير را رعايت کنند.

الف) با جزئيات ارائه شده در بند ٩-٢٠ -6- ٣-٣-٢ (الف تا ج) سازگار باشند.

ب)  Ash/Sbc حداقل برای آرماتور‌های عرضی بست از نوع تنگ بسته بر اساس بزركترين مقدار به دست آمده از دو رابطه‌ى (٩-٢٠-٢) و (٩-٢٠-٣) تعیین گردد.

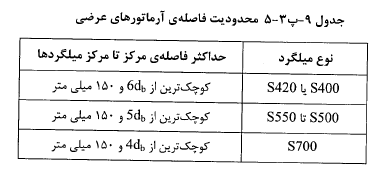

پ) فاصله‌ى آرماتورهاى عرضى در امتداد محور بست از ضوابط بند ٩-٢٠ -6- ٣-٣-٣ پيروى كند، و از مقادیر جدول ٩-پ٣-۵ تجاوز نكند.

ت) در داخل نواحى گره پيوسته باشند.

٩-پ٣-٨-٣-٣ آرماتورهاى عرضى بايد در جهات متعامد و در كل عرض عضو ويا ناحيه‌ى داراى بست، امتداد يابند؛ وضوابط زير را برآورده سازند.

الف) با جزئيات ارائه شده در بند ٩-٢٠-٢-٣-٣-٢ (الف تاج) سازگار باشند.

ب)  Ash/Sbc حداقل برای آرماتورهاى عرضى در كل مقطع عضو از نوع تنگ بسته براساس بزرگترين مقدار به دست آمده از دو رابطه‌ى (٩-٢٠-٢) و (٩-٢٠-٣) تعيين كردد.

پ) فاصله‌ى آرماتورهاى عرضى در امتداد محور طولى عضو از مقادير جدول ٩-پ٣-٥ بيش تر نباشد.

ت) فاصله‌ى ساق دور گيرها و سنجاقی‌ها هم در جهت قائم وهم در جهت افقى از ٢٠٠ ميلى متر بیشتر نباشد. ضمنا گوشه‌ی هر سنجاقى یا ساق دورگير، در بردارنده‌ى يك آرماتور طولى با قطر معادل با قطر خود و يا بزرگتر باشد.

٩-پ ٣-٨-4 مقاومت بندها

٩-پ٣-٨-۴-١ طول مهاری آرماتور‌های كششى بند در ضريب 1/25 ضرب شود.

٩-پ ٣-٨-٥ مقاومت نواحى گره

٩-پ٣-٨-5-١ مقاومت فشاری اسمی ناحیه‌ی گره كه بر اساس بند ٩-پ٣-۶ محاسبه مى شود، بايد در ضريب 0/8 ضرب كردد.
